200tph Línea de Lavado y Cribado para Arena de Sílice y Piedras
El cliente de este proyecto tiene su propia mina de cuarzo, donde hay una gran cantidad de arena de cuarzo que necesita ser lavada, pero anteriormente no había comprado ningún equipo de lavado relacionado. Generalmente, los equipos de una línea de lavado son bastante convencionales y sencillos.
Sin embargo, durante la comunicación, el cliente indicó que necesita obtener cinco tamaños de producto: 0-10 mm, 10-20 mm, 20-60 mm, 60-80 mm y 80-180 mm, con una capacidad total de producción de 200 tph. Esto supone requisitos muy altos para la zaranda vibratoria. Por ello, le recomendamos la zaranda vibratoria S5X, que no solo satisface su necesidad de alta producción, sino que también garantiza la precisión en la clasificación.
Información del Proyecto
Ventajas del Equipo
Entrega de Equipos
Entrega de Equipos
Comentarios del Cliente
Información del Proyecto
Materia Prima: Arena y piedra de cuarzo
Tamaño de Alimentación: ≤180mm
Tamaño de Salida:
0-10mm: 10%,
10-20mm:10%,
20-60mm: 30%,
60-80mm:30%,
80-180mm:20%

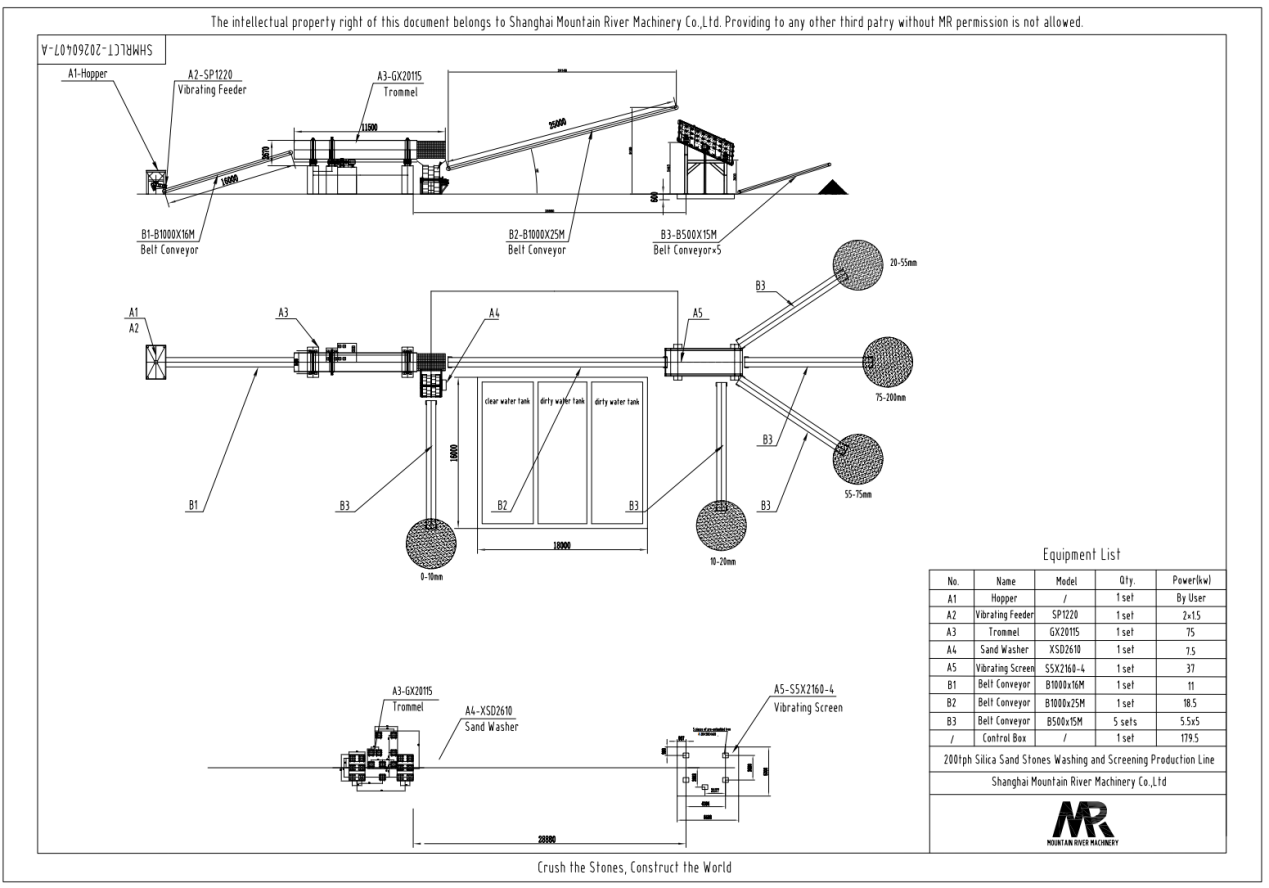

Equipo:Alimentador vibratorio,trommel,zaranda vibratoria, lavadora de arena y cinta transportadora.
Ventajas del Equipo - Criba vibratoria S5X
La criba vibratoria S5X cuenta con una estructura robusta, alta eficiencia de cribado y la posibilidad de equipar múltiples pisos de mallas. Es adecuada para diversas operaciones de cribado, como trabajos pesados, medianos y de clasificación fina, siendo ideal para proyectos de clientes que requieren alta producción y múltiples tamaños de granulometría. Además, en comparación con las cribas vibratorias convencionales (como la serie YA), la S5X presenta numerosas ventajas
Estructura de Enlace
YA:

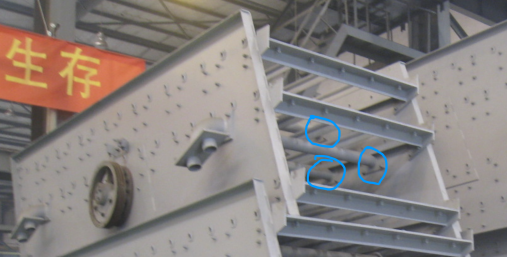

La viga tubular en el interior de la caja de cribado se conecta a las placas laterales mediante un solo tubo. Por lo tanto, la resistencia y la capacidad de carga de la caja de cribado son inferiores a las del modelo S5X.
S5X:

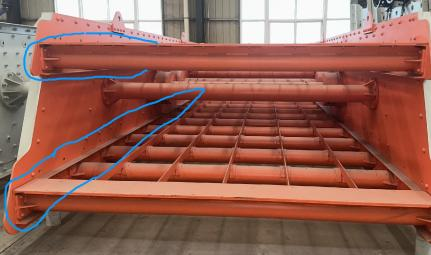

Las vigas tubulares dentro de la caja de cribado están soldadas formando una estructura de marco completo, que luego se conecta a las placas laterales. Esto mejora la resistencia de la caja de cribado, aumenta su capacidad de carga y la hace menos propensa a deformarse.

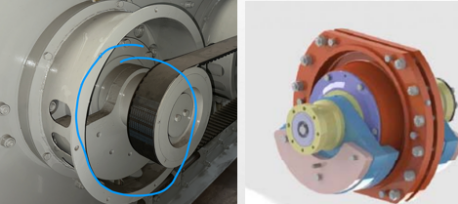

Excitador de Vibraciones
YA:
1. Fuerza de excitación: 2.7-3.0 G
2. Un rodamiento a cada lado de la placa de cribado, total 2 rodamientos
3. Velocidad de rotación: 730-970 RPM
4. Amplitud doble: 6-8 mm
S5X:
1. La criba vibratoria S5X está equipada con un excitador de vibraciones modular SV, alcanzando una intensidad de vibración de hasta 4.2 G, lo que mejora la eficiencia de cribado en un 30% en comparación con la criba vibratoria tradicional de la serie YA.
2. Equipada con 4 u 8 rodamientos.
3. Velocidad de rotación: 800-900 RPM.
4. Amplitud doble: 7-12 mm.
Método de Conexión
YA:

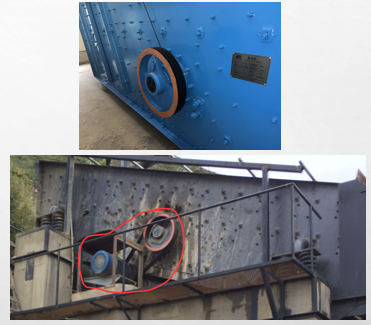

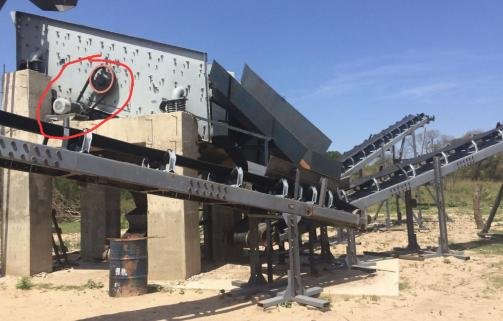

La serie YA utiliza una correa trapezoidal (en V) para conectar el motor, el excitador de vibraciones, la polea y el eje de transmisión. Durante el
S5X:

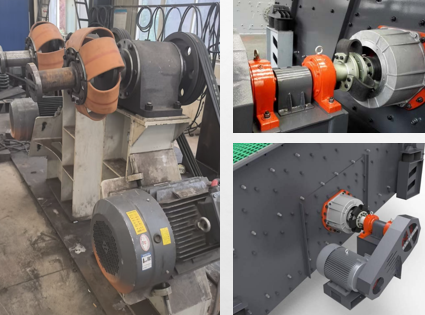

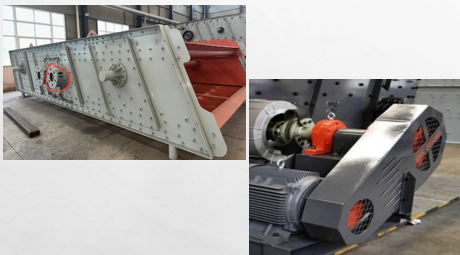

La S5X utiliza una conexión flexible blanda para conectar el motor, el excitador de vibraciones y el eje de transmisión, sin transmitir fuerzas axiales, lo que permite una vibración más estable. Durante el funcionamiento, el motor no vibra. Por lo tanto, esta conexión flexible protege el motor de impactos y evita que se vea afectado por las vibraciones de la criba.
Método de Soporte
YA：

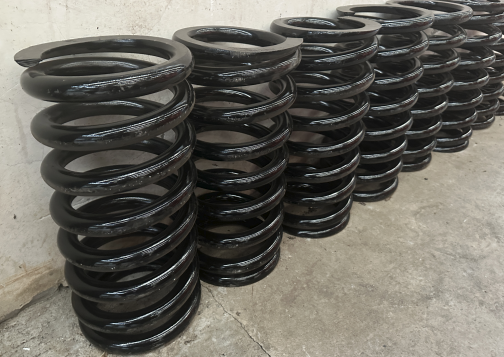

La criba de la serie YA utiliza resortes metálicos como sistema de soporte. Estos presentan una vida útil más corta, menor resistencia a la corrosión, una estabilidad de vibración inferior durante el arranque y la parada, un nivel de ruido más alto y un mayor impacto sobre la base de soporte.
S5X:

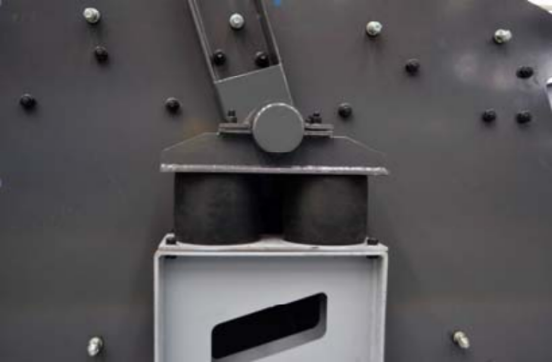

La criba S5X utiliza resortes de goma en su sistema de soporte. En comparación con los resortes metálicos, ofrecen una vida útil más larga, mayor resistencia a la corrosión, una vibración más estable durante el arranque y la parada, un nivel de ruido más bajo y un menor impacto sobre la base de soporte.

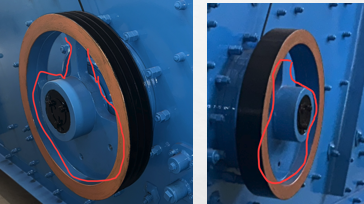

Cubierta Protectora
YA:
Las cubiertas protectoras para el motor, la correa trapezoidal (en V), el excitador de vibraciones, etc., no están incluidas en el equipamiento estándar.
S5X:
Se equipa con cubiertas protectoras para el motor, la correa trapezoidal (en V), el excitador de vibraciones, etc., ofreciendo una mejor protección.
MR Diseño
Entrega de Equipos

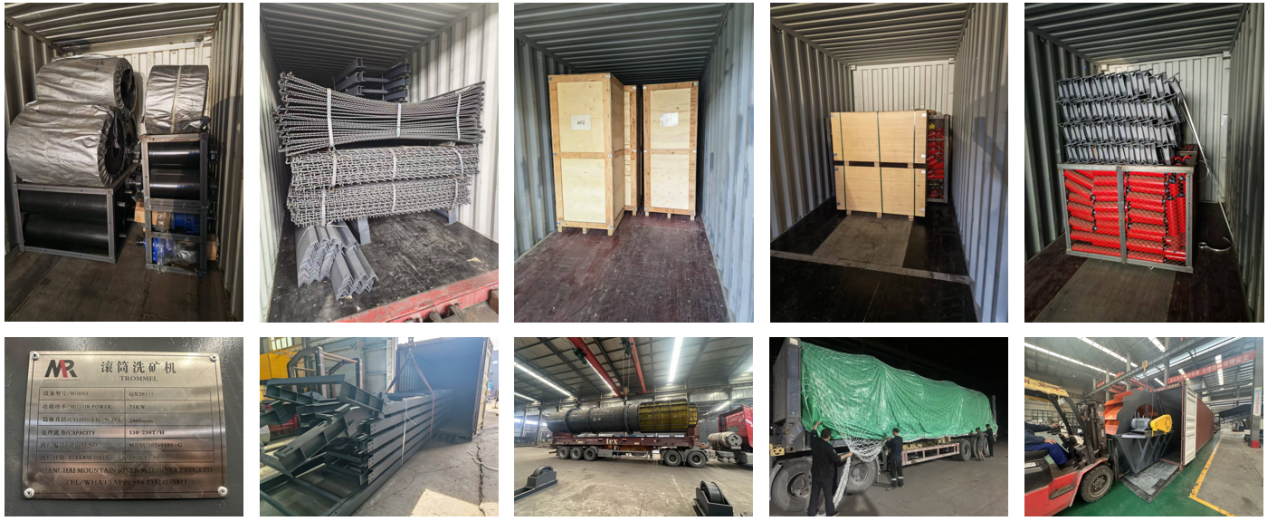

Como esta línea de producción involucra una gran variedad de equipos, MR ha diseñado un plan de embalaje específico para cada tipo de equipo al containerizarlos. Para la cinta transportadora, se embalan por separado la correa, los rodillos y la estructura del soporte, lo que ahorra espacio y evita deformaciones. Para la lavadora de arena tipo tambor, se utiliza un contenedor flat rack y se cubre completamente el equipo con lona impermeable, protegiéndolo de la lluvia y la humedad durante el transporte marítimo. Los motores y demás piezas de precisión se embalan en cajas de madera con tratamiento anticorrosión y a prueba de humedad. Además, durante todo el proceso de embalaje se toma un registro fotográfico. Antes de sellar el contenedor, el personal de MR verifica nuevamente la carga según la lista de despacho, garantizando así la correcta entrega de la mercancía.
Comentarios del Cliente
Antes de realizar la compra, el cliente de esta línea de lavado de arena de cuarzo visitó la fábrica de MR para conocer los equipos.
Durante la visita, el personal de MR recibió calurosamente al cliente y explicó las ventajas de la criba vibratoria S5X: ideal para alta producción y múltiples granulometrías. Además, para evitar la obstrucción en la clasificación de arena fina (0–10 mm), MR ofreció configuraciones de mallas antiobstrucción.
Estos consejos profesionales y su actitud de servicio dedicada hicieron que el cliente se sintiera muy seguro sobre su proyecto.
