Trituradora Cónica Hidráulica Multicilíndrica HP vs Trituradora Cónica Tradicional: Diferencias Clave
Lo Que Aprenderá en Esta Guía
Una trituradora cónica hidráulica multicilíndrica HP reemplaza los resortes helicoidales de una trituradora cónica tradicional con varios cilindros hidráulicos. Estos manejan tanto la protección contra sobrecarga como el ajuste de descarga. Esta guía compara las dos máquinas componente por componente. Está dirigida a un ingeniero o comprador que ya decidió usar una trituradora cónica y ahora elige entre estos dos mecanismos. Al terminar, usted sabrá qué diferencias estructurales realmente cambian su costo de operación.
Panorama General
Las trituradoras cónicas tradicionales, a menudo llamadas de resorte o tipo Symons, usan resortes helicoidales para protección contra sobrecarga. Una unidad hidráulica multicilíndrica HP reemplaza esos resortes con varios cilindros hidráulicos dispuestos alrededor del bastidor. Ambas máquinas fracturan la roca de la misma forma, entre una cabeza giratoria y una taza fija.
La diferencia de mecanismo no es superficial. Cambia cómo la máquina se recupera de un evento con hierro no triturable, cómo se ajusta la abertura de salida, y cuánta automatización puede construirse alrededor del equipo.
Principio de Funcionamiento

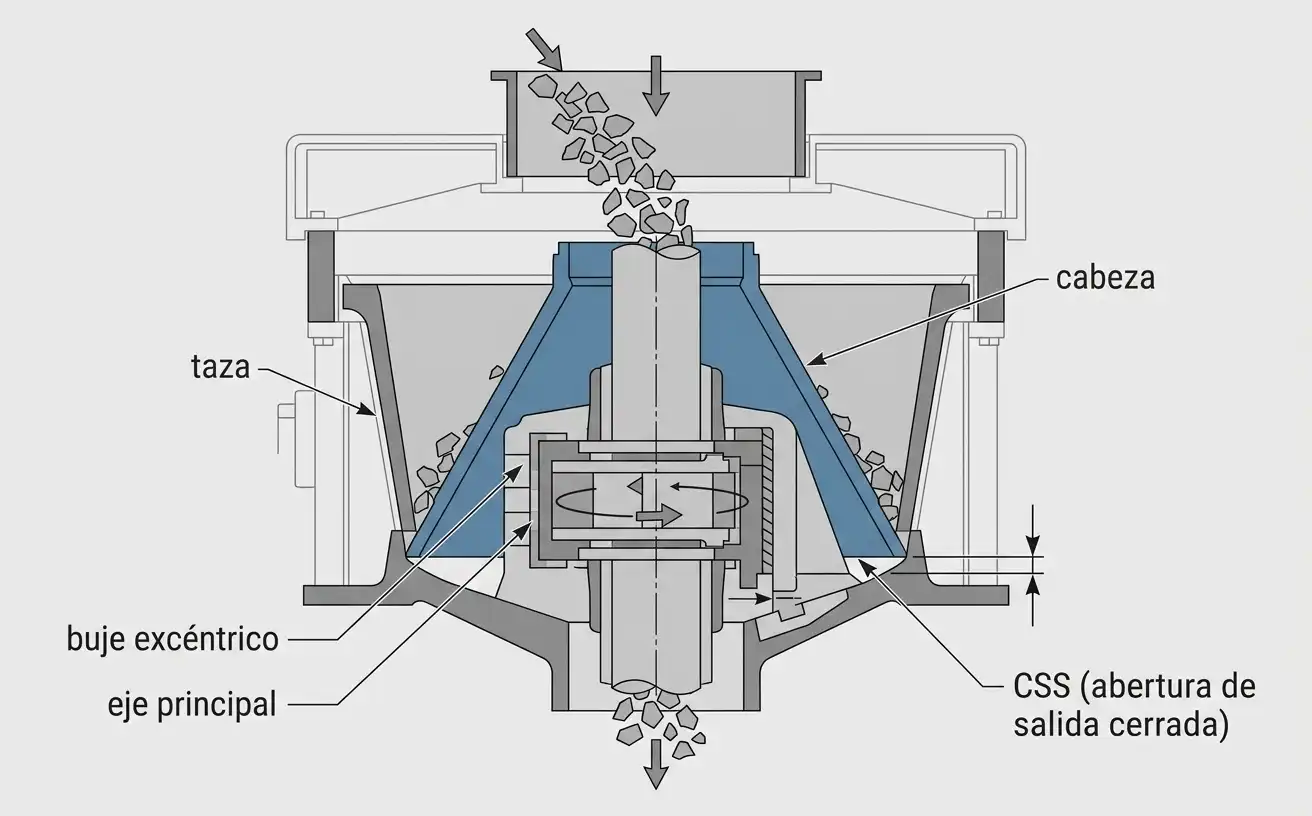

Ambas máquinas comparten el mismo mecanismo central. Un buje excéntrico impulsa el eje principal en un movimiento giratorio, haciendo que la cabeza recorra el interior de la taza. Al estrecharse el espacio, la roca se comprime y se fractura. Al ensancharse, el material fracturado baja hacia la descarga.
La abertura de salida cerrada (CSS) es el punto más estrecho de ese ciclo. Fija el tamaño máximo del producto. Lo que difiere entre las dos máquinas no es este movimiento básico. Es lo que hay detrás de la cabeza para absorber la fuerza y reajustar la posición.
Diferencias Estructurales: Protección Contra Sobrecarga

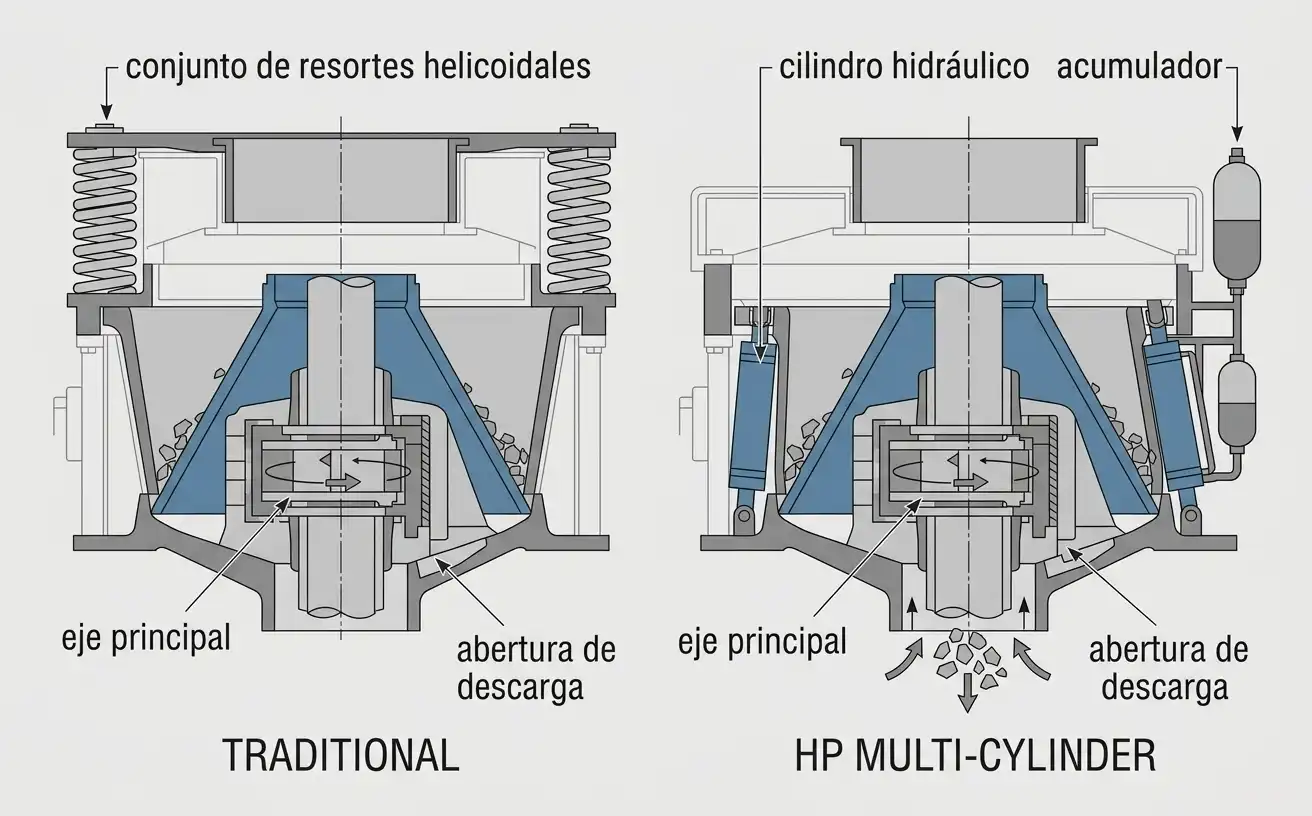

Una trituradora cónica tradicional depende de resortes helicoidales. Cuando entra hierro no triturable a la cámara, los resortes se comprimen y dejan que la abertura de descarga se ensanche. Una vez que el objeto sale, los resortes regresan el bastidor a su posición ajustada.
Una unidad multicilíndrica HP usa cilindros hidráulicos en su lugar. La presión de aceite se alivia de forma automática cuando se detecta un objeto no triturable. El ajuste se restablece una vez que el evento pasa.
Si el material atasca la cámara en lugar de pasar, el diseño tradicional generalmente necesita un reinicio manual. El diseño hidráulico típicamente limpia la cámara con los mismos cilindros que manejan el ajuste normal, sin detener la máquina.
Diferencias Estructurales: Diseño de Cámara y Forma del Producto
Varios cilindros hidráulicos permiten que una máquina clase HP mantenga una geometría de cámara más ajustada y repetible. Un bastidor de resorte normalmente no lo permite en el mismo grado. Esto apoya una trituración entre partículas más fuerte, donde la roca se fractura contra otras partículas y no solo contra la cabeza y la taza.

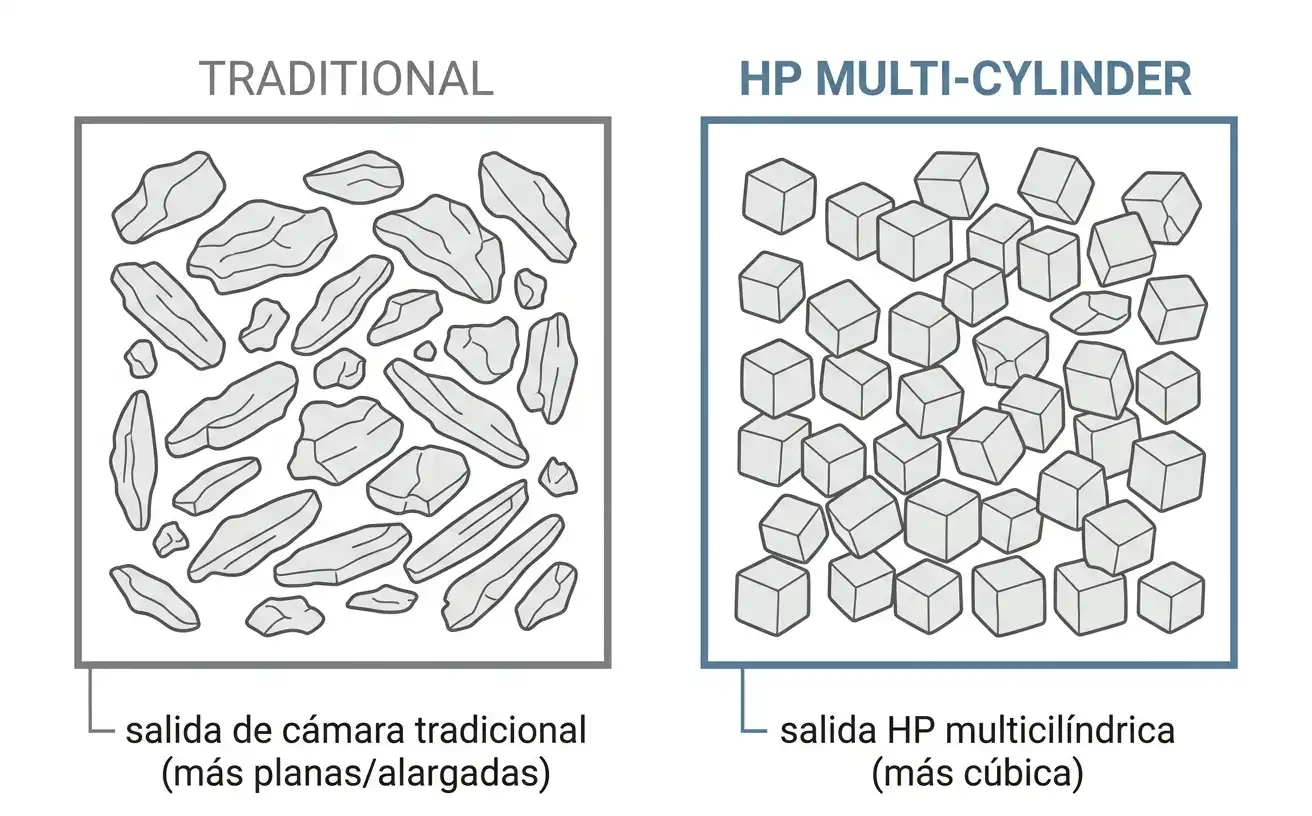

La trituración entre partículas generalmente produce un producto más cúbico, con menos piezas planas o alargadas. Una trituradora de resorte tradicional también puede usar principios de trituración entre partículas. La cámara más precisa y sostenida hidráulicamente de una unidad multicilíndrica típicamente mantiene ese efecto de forma más consistente cuando varía la alimentación.
Diferencias Estructurales: Automatización y Ajuste
Una trituradora cónica tradicional normalmente ajusta su CSS girando manualmente un anillo de ajuste, a menudo con calzas. Esto funciona, pero saca la máquina de operación y necesita un técnico en el equipo.
Una unidad multicilíndrica HP ajusta el CSS de forma hidráulica, a menudo desde un panel de control o un sistema PLC. Esto permite ajuste remoto o automatizado. También permite conectar la trituradora a un sistema coordinado de control de planta, junto con alimentadores, cribas y transportadores. Esa diferencia es la razón más fuerte por la que una planta muy automatizada elige el diseño hidráulico.
Comparación de Especificaciones
Tabla 1. Comparación entre trituradora tradicional y multicilíndrica HP
| Característica | Tradicional (resorte) | Hidráulica multicilíndrica HP |
|---|---|---|
| Mecanismo de sobrecarga | Compresión de resorte helicoidal | Múltiples cilindros hidráulicos |
| Limpieza de cámara | Reinicio manual | Hidráulica, automatizada |
| Ajuste de CSS | Manual, con calzas o anillo | Hidráulico, remoto o automatizado |
| Potencial de automatización | Limitado | Alto, compatible con PLC |
| Trabajo típico | Trituración media, menor costo de capital | Trituración media a fina, mineral más duro |
Fuente: clasificación general de la industria para mecanismos de trituradora cónica, según se describe comúnmente entre fabricantes de equipo. El conjunto exacto de características varía por modelo y debe confirmarse con la documentación de un proveedor específico.

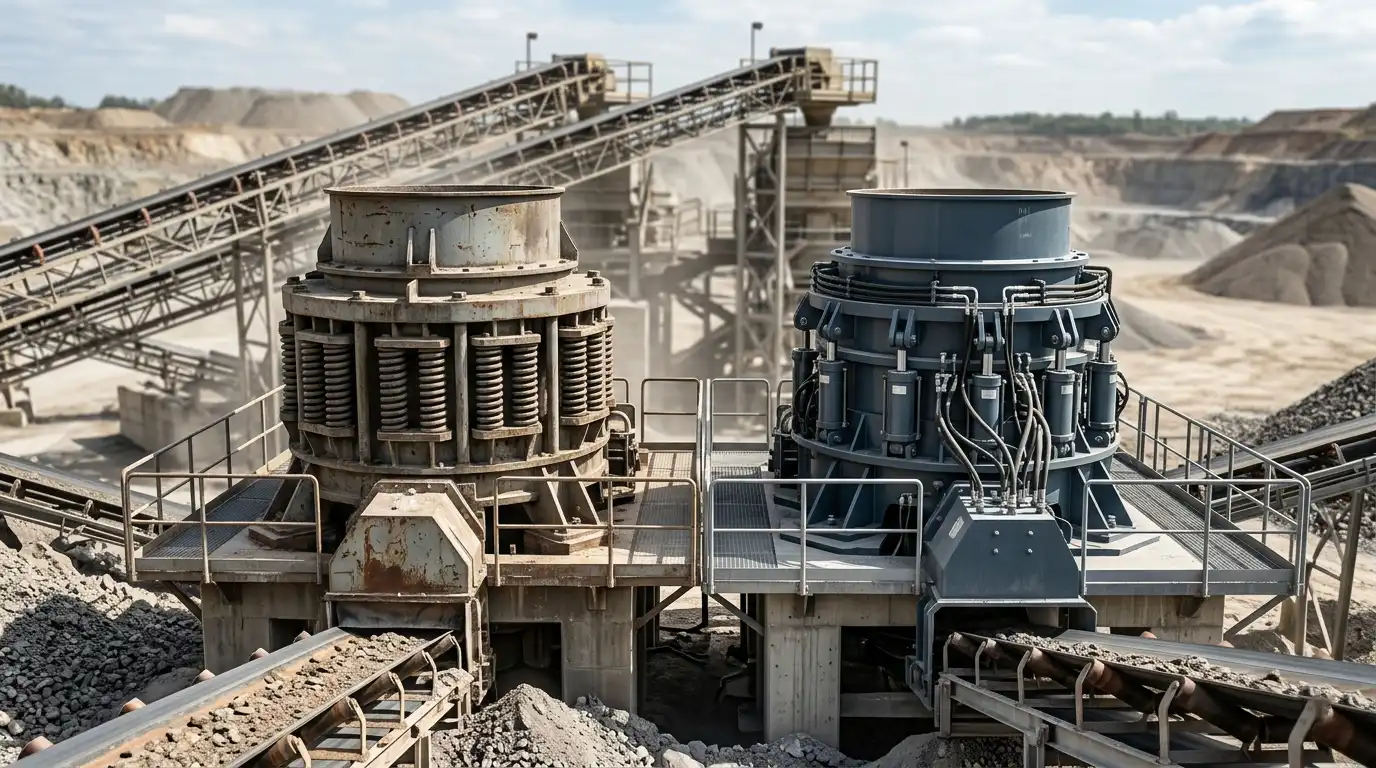

Ninguna máquina es universalmente mejor. El diseño tradicional cuesta menos comprar y es más simple de mantener en un entorno de baja automatización. El diseño HP cuesta más, pero reduce la mano de obra y el tiempo de paro en una línea continua de alto tonelaje.
Cómo Elegir Entre las Dos
Tres preguntas reducen la elección. Primera: ¿con qué frecuencia la operación cambia su CSS? Un sitio que opera con un solo ajuste durante meses gana poco con el ajuste hidráulico. Un sitio que cambia de granulometría con frecuencia recupera ese costo rápido.
Segunda: ¿con qué frecuencia ocurre en realidad hierro no triturable o atascos en este sitio? Una cantera con alimentación limpia y consistente ve pocos eventos de sobrecarga en cualquiera de los dos diseños. Un sitio con material variable o reciclado se beneficia más de la recuperación hidráulica automatizada.
Tercera: ¿en qué nivel de automatización opera ya el resto de la planta? Una planta totalmente manual gana menos con la capacidad de control remoto de una trituradora hidráulica. Esto se nota más en una planta que ya corre control PLC centralizado en su otro equipo.
Aplicaciones por Material e Industria
Ambos tipos de máquina manejan el trabajo común de trituración secundaria y terciaria: granito, basalto y agregado general de cantera. Una Trituradora Cónica Hidráulica Multicilíndrica HP está documentada manejando basalto de alta dureza en una planta de trituración de basalto de 200 t/h. Ahí, la forma consistente del producto importó tanto como el rendimiento bruto.
Una Trituradora Cónica Symons CS sigue siendo una opción razonable para alimentación más suave y menos variable, donde la automatización no es prioridad. Una planta de producción de agregados de 100–150 t/h muestra este diseño tradicional operando una línea general de agregados. Ahí, el control cuidadoso de la tasa de alimentación sustituye a la automatización hidráulica.
Mantenimiento y Mano de Obra de Ajuste
Las piezas de desgaste son en gran medida las mismas en ambos diseños: revestimientos de cabeza y taza en acero al manganeso. Se desgastan según la abrasividad de la alimentación y el tonelaje, no según qué mecanismo de sobrecarga use la máquina. Ninguno de los dos diseños cambia por sí solo la tasa de desgaste de los revestimientos.
La diferencia aparece en la mano de obra, no en las piezas. El trabajo manual de limpieza de cámara y ajuste de una trituradora tradicional suma horas de técnico cada vez que ocurre. Una unidad HP traslada esa mano de obra hacia el mantenimiento del sistema hidráulico en su lugar. Esto incluye estado de los sellos, limpieza del fluido y revisiones periódicas de cilindros y acumuladores.
Costo y Adquisición
Una unidad multicilíndrica HP cuesta más comprar que una trituradora cónica tradicional comparable del mismo tamaño de bastidor. Esto refleja el hardware hidráulico adicional, el sistema de control y la capacidad de automatización descritos arriba.
Los compradores deben sopesar ese sobreprecio contra el ahorro en mano de obra durante la vida útil del equipo. No deben comparar solo el precio de compra. Un sitio con eventos de sobrecarga frecuentes o cambios de granulometría suele recuperar la diferencia de precio en pocos años. Lo logra mediante menor tiempo de paro y menos horas de técnico.
Preguntas Frecuentes
¿Cuál es la diferencia principal entre una trituradora tradicional y una HP?
Una trituradora cónica tradicional usa resortes helicoidales para protección contra sobrecarga y ajuste manual. Una trituradora hidráulica multicilíndrica HP usa varios cilindros hidráulicos para ambas funciones, con reinicio automático por sobrecarga y ajuste hidráulico del CSS.
¿Una trituradora HP produce mejor forma de producto que una tradicional?
La cámara más ajustada y sostenida hidráulicamente de una unidad HP mantiene una trituración entre partículas fuerte, de forma más consistente cuando varía la alimentación. Esto generalmente favorece un producto más cúbico. Una trituradora tradicional también puede lograr buena forma de producto, pero de forma menos consistente.
¿Una trituradora cónica de resorte tradicional está obsoleta?
No. Sigue siendo una opción de menor costo y mecánicamente simple para sitios con alimentación consistente, necesidades bajas de automatización y eventos de sobrecarga poco frecuentes. La elección correcta depende de las condiciones de operación, no de cuál diseño es más nuevo.
¿Cómo difiere la limpieza de cámara entre los dos diseños?
Una trituradora cónica tradicional generalmente necesita un reinicio manual cuando el material atasca la cámara. Una unidad multicilíndrica HP típicamente limpia la cámara de forma hidráulica, usando los mismos cilindros del ajuste normal, sin detener la máquina.
