Trituradora de Impacto Hidráulica (PFW) Explicada: Estructura, Configuraciones y Gama Completa de Modelos
Lo Que Aprenderá en Esta Guía
La Trituradora de Impacto Hidráulica PFW es una evolución rediseñada y de ajuste hidráulico de la trituradora de impacto PF. Esta guía cubre qué hace realmente el bastidor hidráulico. También cubre por qué la PFW se divide en dos configuraciones distintas de etapa de trabajo, en lugar de una sola gama continua, y cómo elegir entre ellas. Está dirigida a un comprador o ingeniero que evalúa la PFW específicamente, y al terminar, usted entenderá el razonamiento detrás de su estructura de dos variantes, no solo los números de su hoja de datos.
Esta guía asume cierta familiaridad con los conceptos básicos de trituradora de impacto. Para el principio de funcionamiento y la estrategia de materiales de desgaste compartidos en esta familia de productos, consulte primero la guía de trituradora de impacto PF de este proyecto.
El Bastidor Hidráulico: Por Qué se Abre

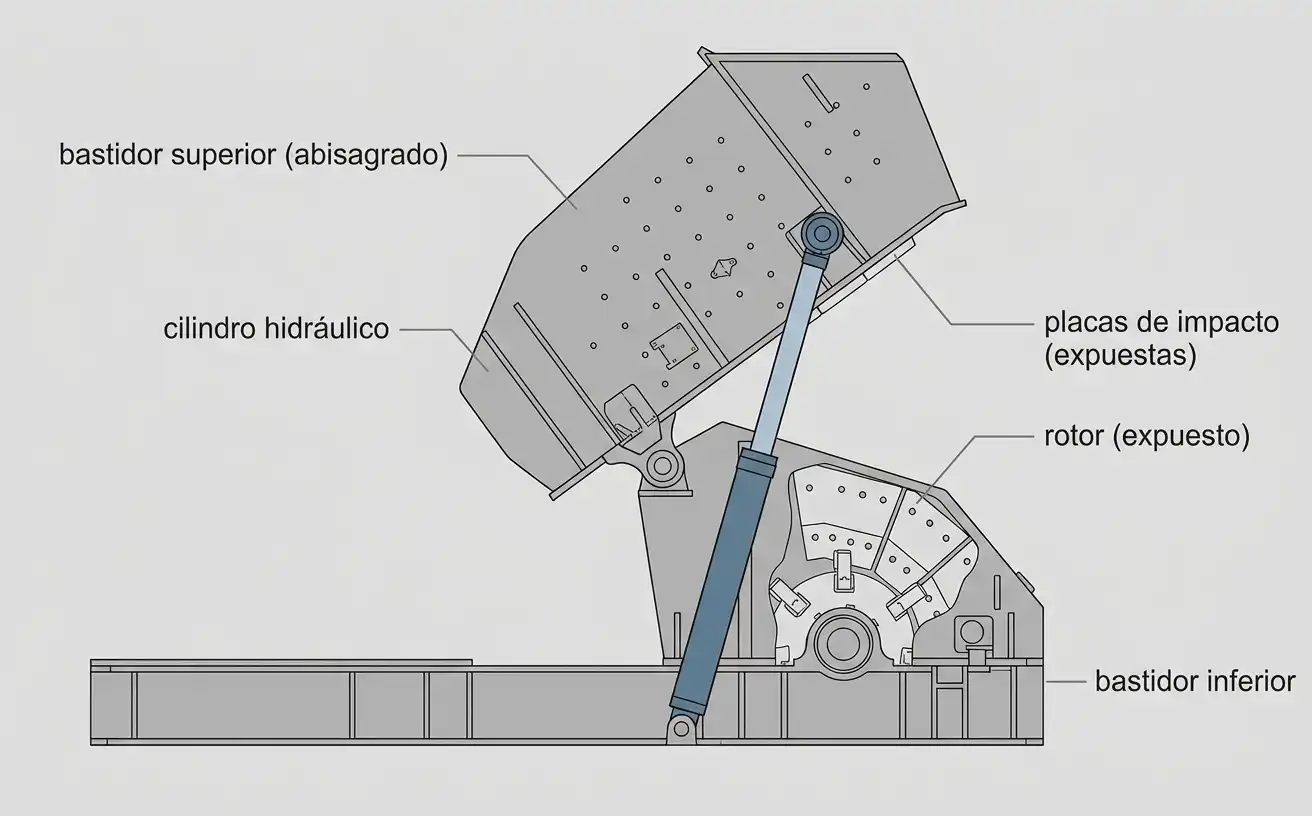

La PF usa un bastidor atornillado. Llegar al rotor o a las placas de impacto para inspección significa desatornillar paneles a mano. La PFW reemplaza eso con un bastidor superior abisagrado, levantado por un cilindro hidráulico.
Este cambio único afecta mucho más que la conveniencia. Un bastidor atornillado convierte una revisión rutinaria de desgaste en una tarea planeada de varios pasos. Un bastidor hidráulico convierte esa misma revisión en algo cercano a unos minutos de recorrido del cilindro. Los sitios con necesidades frecuentes de inspección sienten esa diferencia directamente en el tiempo de operación.
El sistema hidráulico también suele combinarse con un ajuste hidráulico de espacio. Fijar el espacio entre el rotor y las placas de impacto ya no requiere un cambio manual de cuña o perno. Se convierte en un ajuste controlado, hecho a través del mismo sistema hidráulico que abre el bastidor.
Dos Variantes de Etapa de Trabajo: II para Grueso, III para Medio
La línea PFW se divide en dos familias de modelos, marcadas con el sufijo II o III. Esto no es una variación de tamaño dentro de un solo producto. Son dos configuraciones distintas de etapa de trabajo, construidas para tareas diferentes.
La variante II maneja la trituración gruesa. Tiene una abertura de alimentación más grande, que va de aproximadamente 1,100 a 1,450 milímetros en todo el rango de tamaños. Conviene a trabajo primario o de etapa gruesa, y su disposición interna se acerca más a un arreglo estándar de impacto de dos placas.
La variante III maneja la trituración media, de etapa secundaria. Su abertura de alimentación es más pequeña, de aproximadamente 570 a 800 milímetros. Está diseñada para recibir alimentación ya reducida por una etapa anterior, no roca recién volada. La característica que define a la variante III es una tercera placa de impacto, que agrega otra etapa de trituración dentro de la misma máquina.
La Tercera Cámara: Qué Hace Distinta a la III

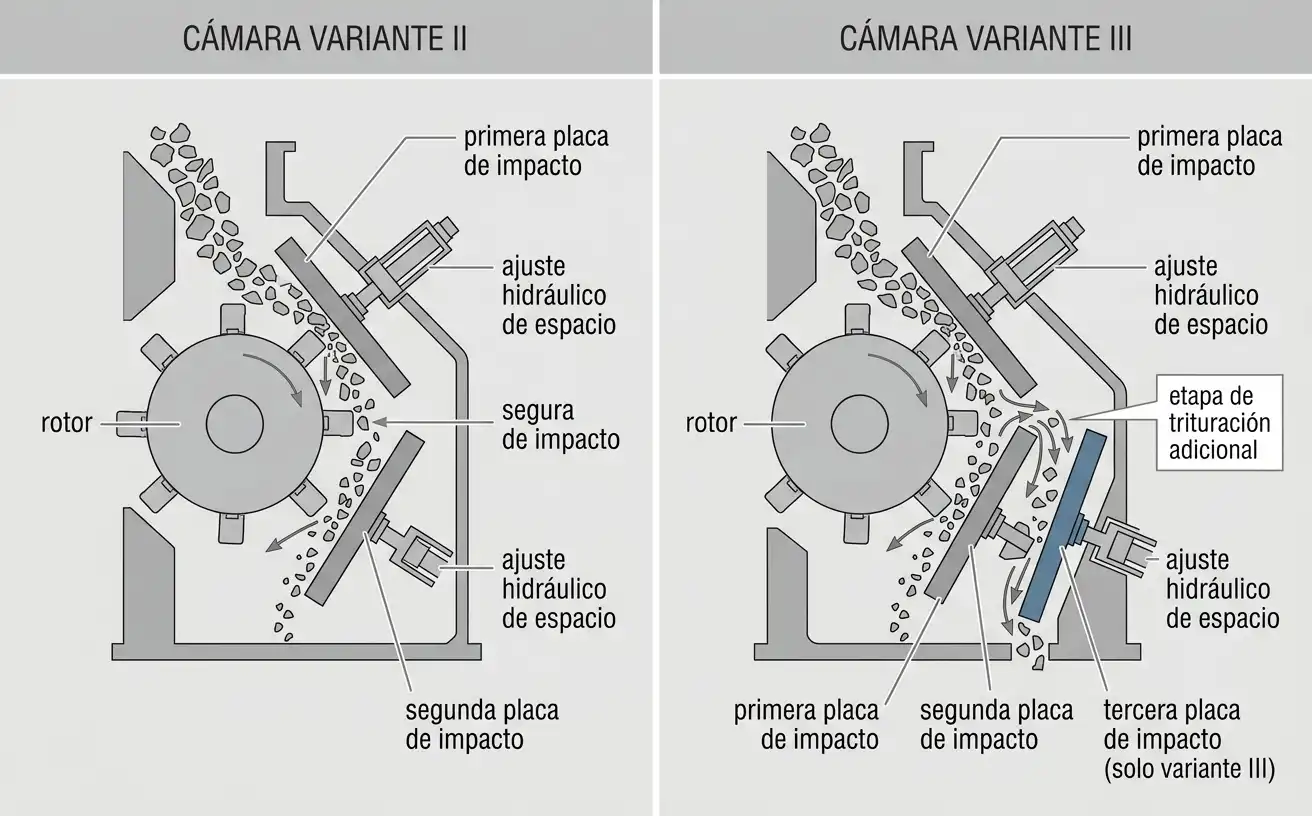

Una cámara estándar de trituradora de impacto usa dos superficies de impacto en secuencia. El material golpea el rotor, luego una placa de impacto, ciclando entre ambas hasta pasar por el espacio. La variante III agrega una tercera placa de impacto en esa secuencia. Esto da al material una colisión controlada más antes de salir.
Los diseños hidráulicos de varias placas suelen dejar que un solo ajuste gobierne el espacio final crítico. Los espacios de las placas anteriores siguen a partir de ese mismo mecanismo. La última placa en la secuencia controla el tamaño final de partícula de forma más directa. Es la última superficie que toca el material antes de salir de la cámara.
Esta etapa adicional es lo que permite a la variante III producir un producto más fino y con una gradación más ajustada. Un diseño de dos placas trabajando la misma alimentación no puede igualar ese resultado. Por eso también la variante III conviene específicamente para producir arena y agregado fino de alta calidad. Esto contrasta con la salida más gruesa que busca una máquina de variante II.
Gama Completa de Modelos PFW: Especificaciones
Tabla 1. Especificaciones de la variante PFW II (trituración gruesa)
| Modelo | Rotor (mm) | Abertura de alimentación (mm) | Alimentación máxima (mm) | Capacidad (t/h) | Potencia (kW) |
|---|---|---|---|---|---|
| PFW1210II | Φ1150×960 | 1100×1030 | 400 | 90–160 | 90–110 |
| PFW1214II | Φ1150×1400 | 1100×1430 | 500 | 130–200 | 132–160 |
| PFW1315II | Φ1300×1500 | 1200×1530 | 600 | 180–320 | 160–200 |
| PFW1318II | Φ1300×1800 | 1200×1830 | 700 | 240–400 | 200–250 |
| PFW1415II | Φ1400×1500 | 1450×1530 | 800 | 260–450 | 200 |
Tabla 2. Especificaciones de la variante PFW III (trituración media)
| Modelo | Rotor (mm) | Abertura de alimentación (mm) | Alimentación máxima (mm) | Capacidad (t/h) | Potencia (kW) |
|---|---|---|---|---|---|
| PFW1210III | Φ1150×960 | 570×990 | 250 | 70–140 | 90–110 |
| PFW1214III | Φ1150×1400 | 570×1430 | 250 | 90–170 | 132–160 |
| PFW1315III | Φ1300×1500 | 625×1530 | 300 | 180–270 | 160–200 |
| PFW1318III | Φ1300×1800 | 625×1830 | 300 | 220–300 | 200–250 |
| PFW1415III | Φ1400×1500 | 800×1530 | 350 | 280–350 | 200 |
Fuente: documentación de producto de la Trituradora de Impacto Hidráulica PFW en mrcrushermill.com.

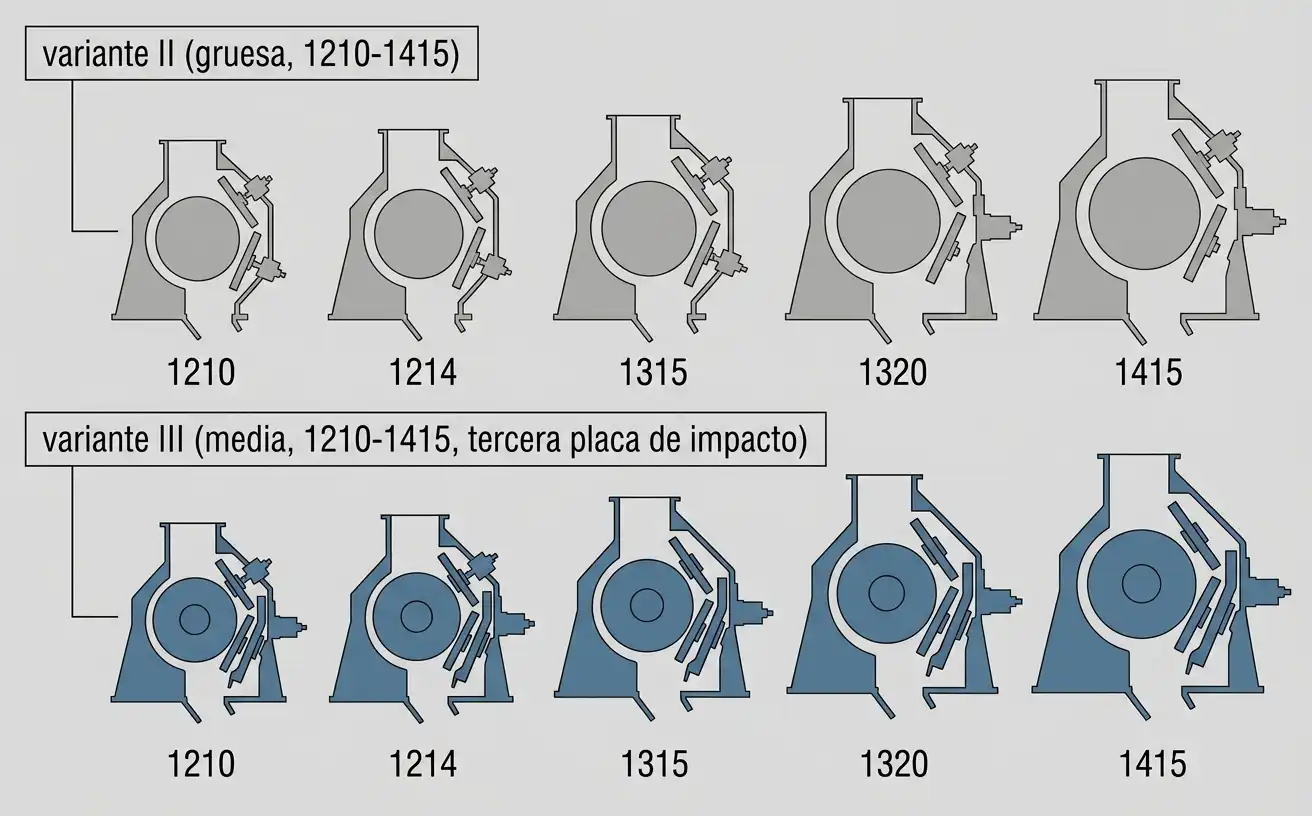

Ambas variantes comparten los mismos cinco tamaños de rotor, del 1210 al 1415. Esa numeración compartida facilita emparejar un modelo II con su contraparte III en el mismo tamaño de máquina base. La abertura de alimentación y el tamaño máximo de alimentación todavía difieren mucho entre las dos variantes en cada tamaño. Esto ocurre aunque el número de tamaño de rotor coincida.
Cómo Elegir la Configuración PFW Correcta
Empiece por la etapa de trabajo, no por el tamaño. El material recién volado exige una variante II. El material ya reducido por una etapa anterior, camino a un producto final fino y graduado, exige una variante III en su lugar. Elegir la variante equivocada para la condición de alimentación causa problemas que ninguna selección de tamaño dentro de esa variante puede corregir.
Una vez definida la etapa de trabajo, el tamaño sigue la misma lógica usada en toda esta familia de productos. Primero, empareje la capacidad objetivo con el rango. Después, confirme el tamaño de alimentación contra el máximo nominal del modelo.
Las variantes II y III del mismo tamaño base comparten dimensiones de rotor. Sus aberturas de alimentación y capacidades, sin embargo, no se traslapan. Cambiar de variante en el mismo tamaño nominal no es simplemente un cambio directo.
Aplicaciones por Material e Industria

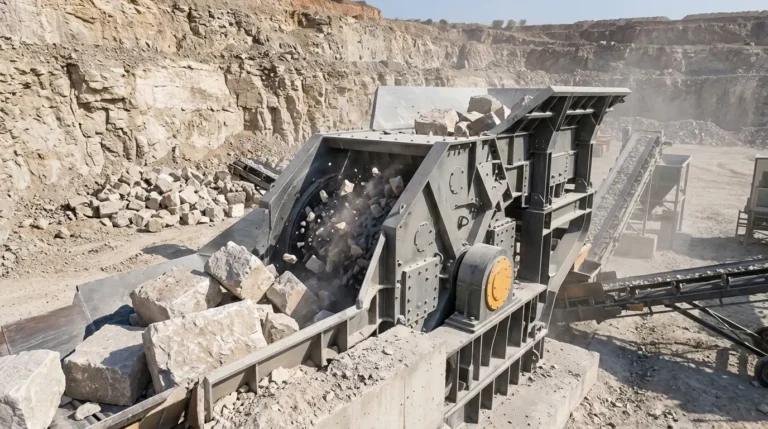

La variante II conviene al trabajo primario y de etapa gruesa en roca de dureza media y blanda. Es similar en esto a la línea PF estándar de la que desciende.
La variante III conviene específicamente al trabajo secundario de fabricación de arena. Toma alimentación ya triturada y produce un producto fino y con gradación ajustada. Ese producto conviene a especificaciones de agregado de concreto y arena manufacturada.
Los sitios que operan un circuito completo de trituración a menudo emparejan las dos variantes en secuencia. Una máquina de variante II maneja la etapa gruesa. Esta alimenta a una máquina de variante III para la etapa de acabado.
Este arreglo de dos etapas dentro de una sola línea de producto ofrece una alternativa genuina. Puede sustituir la combinación de una trituradora de impacto con una trituradora cónica o VSI separada para la etapa fina.
Mantenimiento: La Ventaja Hidráulica
El principal beneficio de mantenimiento del bastidor hidráulico es la velocidad de acceso, no un cambio en lo que se desgasta. Los martillos y las placas de impacto de una PFW se desgastan de la misma forma que lo harían en una máquina de bastidor atornillado. La estrategia de materiales detrás de ellos sigue el mismo razonamiento cubierto en la guía de la PF.

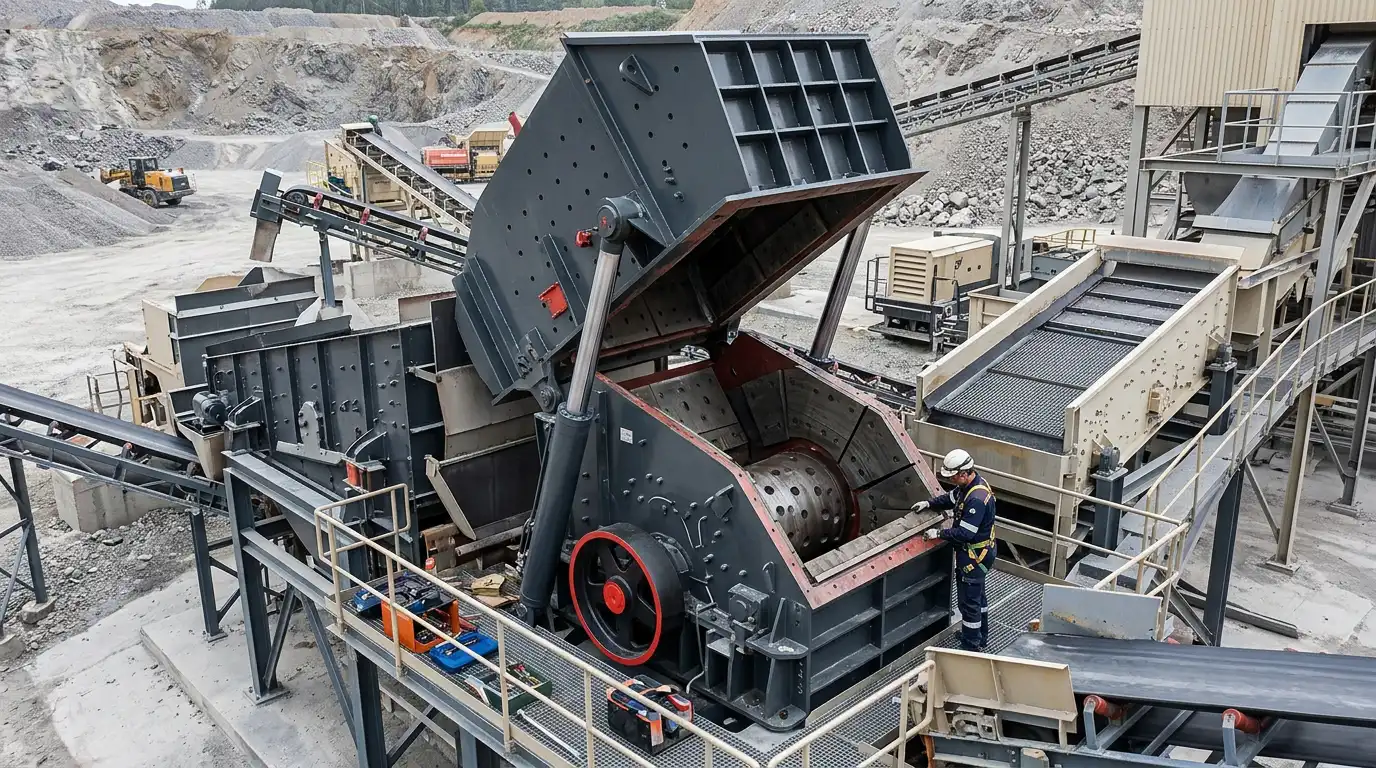

Lo que cambia es la rapidez con la que se reemplaza una pieza desgastada una vez identificada. Un acceso más rápido a través del bastidor hidráulico significa menos tiempo de paro por cada cambio de pieza de desgaste. Esto importa aún más en la variante III específicamente, ya que su tercera placa de impacto ahora necesita acceso periódico junto con las primeras dos.
Preguntas Frecuentes
¿Cuál es la diferencia entre las variantes II y III de la PFW?
La variante II está construida para trituración gruesa, con una abertura de alimentación más grande adecuada para material crudo o ligeramente reducido. La variante III está construida para trituración media y secundaria, con una abertura de alimentación más pequeña y una tercera placa de impacto. Son configuraciones distintas de etapa de trabajo, no solo tamaños distintos.
¿Qué hace realmente la tercera placa de impacto en la variante III?
Agrega una colisión controlada más a la secuencia de trituración, después del rotor y las primeras dos superficies de impacto. La última placa en esa secuencia controla el tamaño final de partícula de forma más directa. Por eso la variante III produce una salida más fina y con gradación más ajustada que un diseño estándar de dos placas.
¿Por qué importa el bastidor hidráulico más allá de la conveniencia?
Un bastidor atornillado convierte una inspección rutinaria en una tarea planeada de varios pasos. Un bastidor hidráulico convierte esa misma inspección en unos minutos de recorrido del cilindro. Los sitios que necesitan acceso frecuente a las piezas de desgaste ven esa diferencia de tiempo reflejada directamente en el tiempo de operación.
¿Se puede convertir una máquina de variante II a trabajo III, o al revés?
No como un simple cambio en campo. Las dos variantes difieren en la abertura de alimentación y en la disposición interna de la cámara. Esto incluye la tercera placa de impacto agregada de la variante III. Cambiar de etapa de trabajo en el mismo tamaño base significa una configuración de máquina distinta, no solo un ajuste.
