Qué Es el Cribado: Cómo las Cribas Vibratorias Separan Partículas por Tamaño
Lo Que Aprenderá en Esta Guía
El cribado es un proceso mecánico de clasificación que separa material triturado o extraído en fracciones por tamaño, haciéndolo pasar sobre una malla vibratoria con aberturas de medida fija. Esta guía explica cómo una criba separa partículas, compara los dos diseños principales de criba vibratoria y expone por qué la eficiencia real de cribado rara vez alcanza la cifra de la ficha técnica. Sirve a un ingeniero o gerente de planta que dimensiona una etapa de cribado, y después de leerla usted entenderá por qué la humedad, la forma de partícula y la geometría de la abertura importan tanto como el tamaño de la malla.

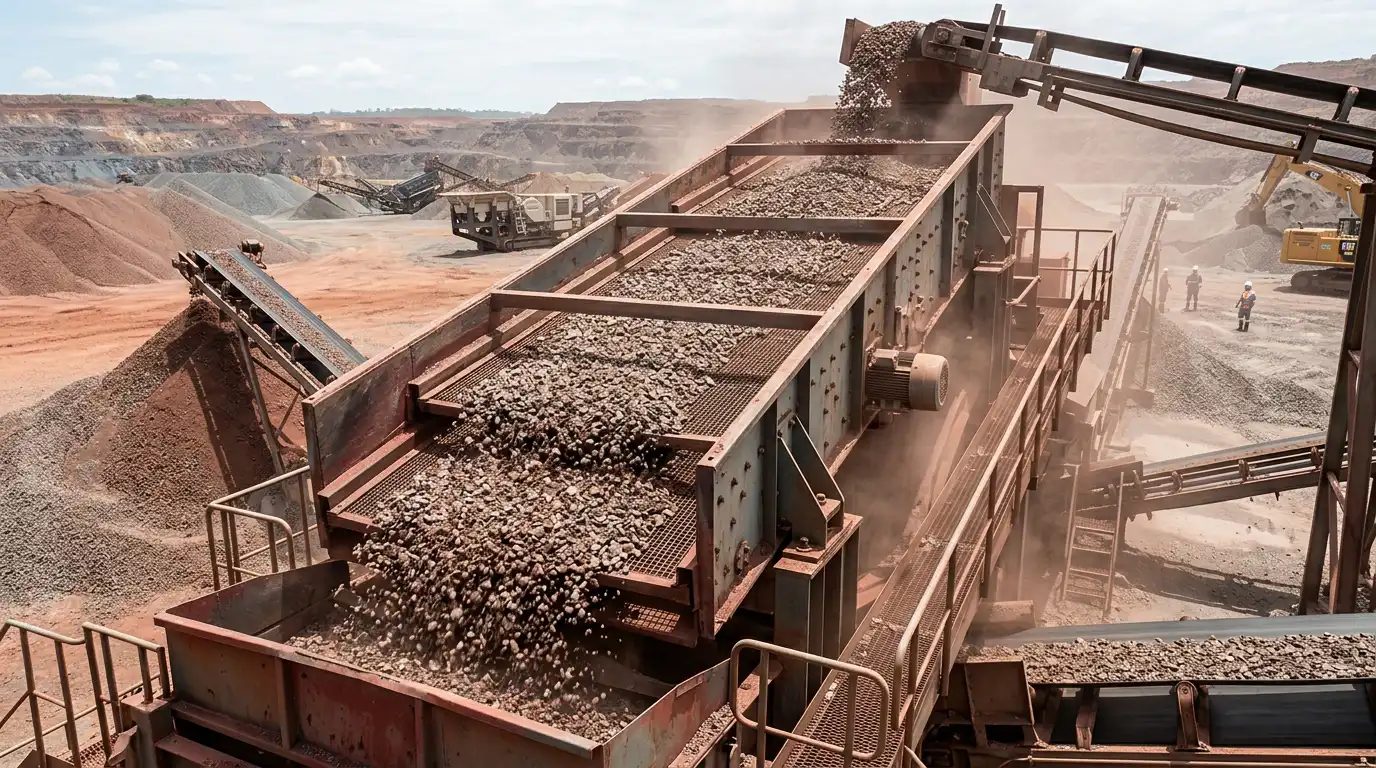

Cómo una Criba Vibratoria Separa Partículas por Tamaño

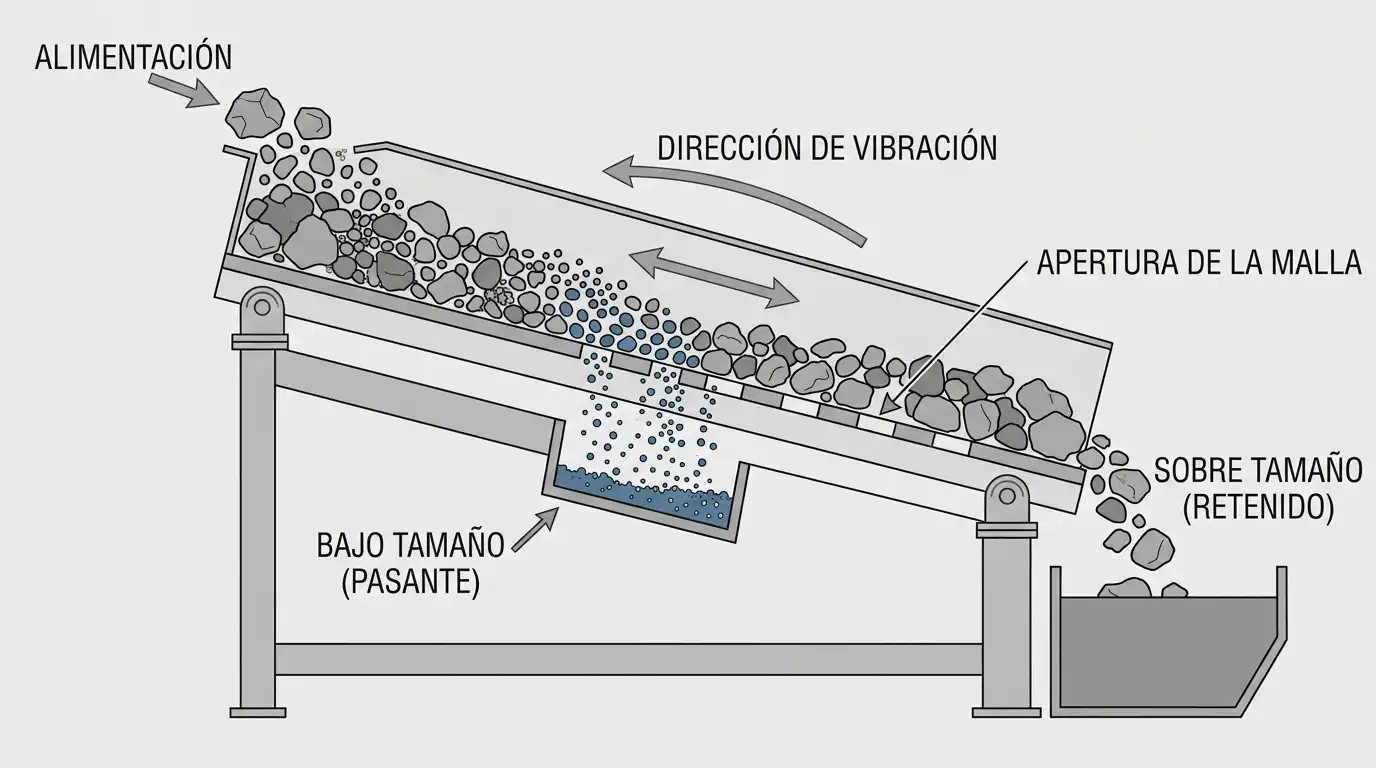

Una malla de criba funciona como un calibrador dimensional, no como una máquina selectora. Cada piso tiene aberturas de tamaño fijo, y la vibración desplaza el material sobre ella en una capa delgada en movimiento. Las partículas más pequeñas que la abertura caen a través de ella, mientras que las más grandes avanzan y se descargan como sobretamaño. Una criba de varios pisos repite este proceso con aberturas cada vez más finas para producir varios productos clasificados en un solo paso, de forma parecida a como el equipo descrito en esta guía sobre tipos de clasificadores separa material por un mecanismo distinto.
La vibración cumple dos funciones a la vez. Mueve el material sobre la malla, de modo que cada partícula tiene varias oportunidades de encontrar una abertura, y mantiene la capa lo bastante suelta para que los finos no queden atrapados bajo partículas más gruesas. Sin suficiente intensidad de vibración, el material fino viaja sobre la capa y nunca llega a la superficie de la malla, por lo que se reporta como sobretamaño aunque sea pequeño para pasar.
El flujo que sale de una criba nunca queda perfectamente clasificado. Una partícula cercana al tamaño de la abertura tiene probabilidades casi iguales de pasar o quedar retenida, y ese margen de incertidumbre crece cuando la forma de la partícula se aleja de una esfera. Los modelos académicos de cribas de abertura rectangular tratan esto como una probabilidad, no como un corte absoluto, asignando a cada tamaño de partícula una probabilidad de paso en vez de un simple sí o no.
Criba Inclinada de Movimiento Circular vs Criba de Alta Velocidad Lineal
Dos familias mecánicas cubren la mayor parte del cribado en trituración y agregados, y cada una conviene a una combinación distinta de tasa de alimentación, material y altura disponible. Elegir entre ellas es una decisión de ingeniería real, y determina el resto de la especificación de la Criba Vibratoria S5X o la Criba Vibratoria Y.

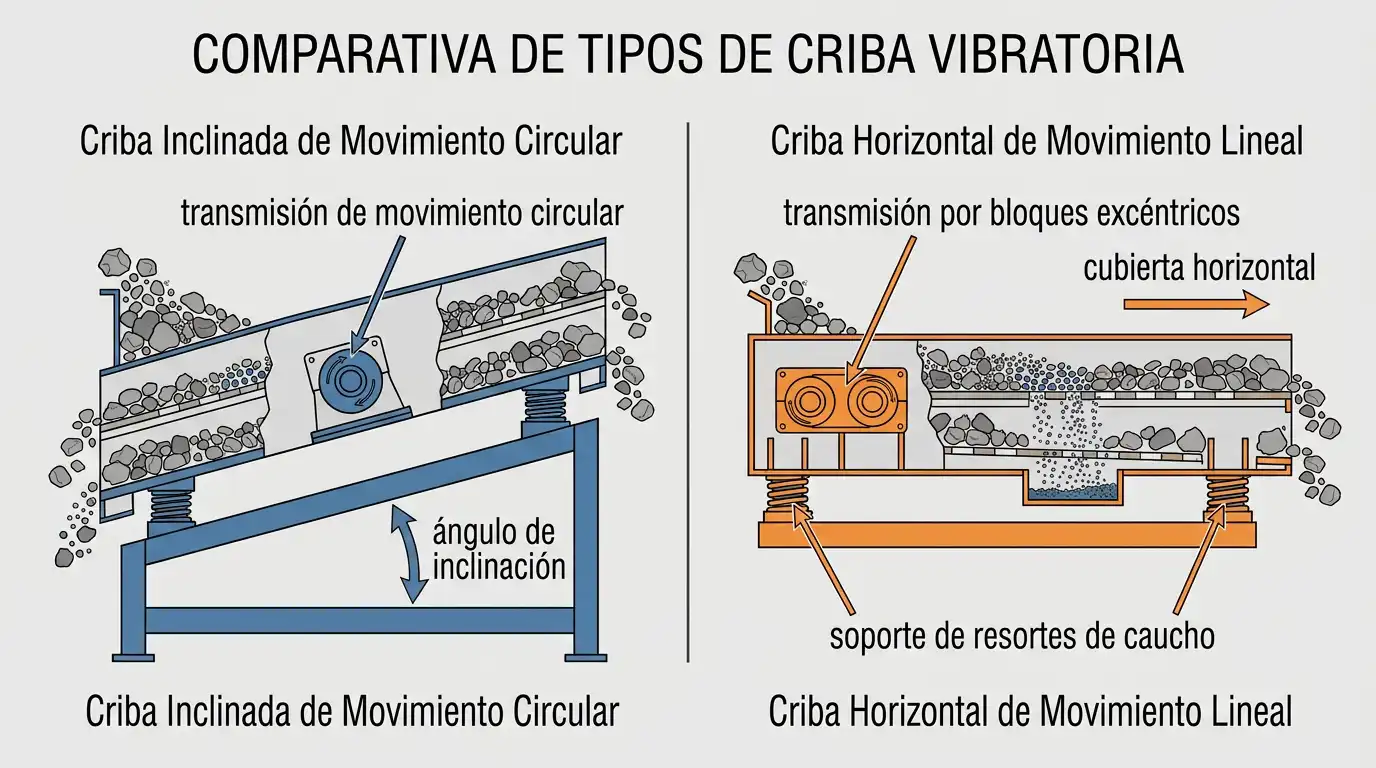

Una criba inclinada de movimiento circular, como la S5X, monta la malla en una pendiente fija y la impulsa con un movimiento circular que desplaza el material hacia abajo mientras se clasifica. Resortes de hule reemplazan los resortes metálicos de espiral en este diseño. La ficha técnica del fabricante atribuye a esta elección mayor vida útil, resistencia a la corrosión, menor ruido y menor vibración transmitida a la estructura de soporte. La S5X opera con una fuerza G de 3.2 a 4.2 g, a 800–900 rpm, con una amplitud de 7 a 12 mm, y está diseñada para trabajo pesado, medio y fino en varios pisos.
Una criba lineal de alta velocidad, como la Criba Vibratoria Y, impulsa la malla con un mecanismo de bloque excéntrico en su lugar, a una frecuencia de vibración mayor. Este diseño conviene a aplicaciones donde una huella compacta o un patrón de lanzamiento particular importa más que la disposición mecánica más simple de la criba inclinada. Ambas familias manejan dos o más pisos. La elección entre ellas suele depender de la abrasividad del material de alimentación, la altura de instalación disponible en la planta y el rendimiento que exige el circuito.
Cifras representativas de capacidad y área de cribado para cribas inclinadas de movimiento circular de distintos tamaños, según las fichas técnicas del fabricante
| Modelo | Tamaño de malla (mm) | Pisos | Capacidad (t/h) | Rango de malla (mm) |
|---|---|---|---|---|
| S5X1845 | 1800 × 4500 | 2–3 | 60–450 | 2–70 |
| S5X2160 | 2100 × 6000 | 2–4 | 85–700 | 2–70 |
| S5X2760 | 2700 × 6000 | 2–3 | 120–900 | 2–70 |
| S5X3072 | 3000 × 7200 | 2 | 150–1200 | 2–70 |
Fuente: fichas técnicas de producto de Mr Crusher Mill.
La capacidad aumenta con el ancho y el largo de la malla. Los rangos publicados ya suponen una alimentación que se comporta de forma cercana al material usado como referencia. Una alimentación más húmeda o pegajosa no alcanzará el extremo superior del rango impreso sin una malla más ancha, una abertura más gruesa, o ambas.
Por Qué la Eficiencia Real de Cribado No Alcanza la Cifra de Ficha Técnica

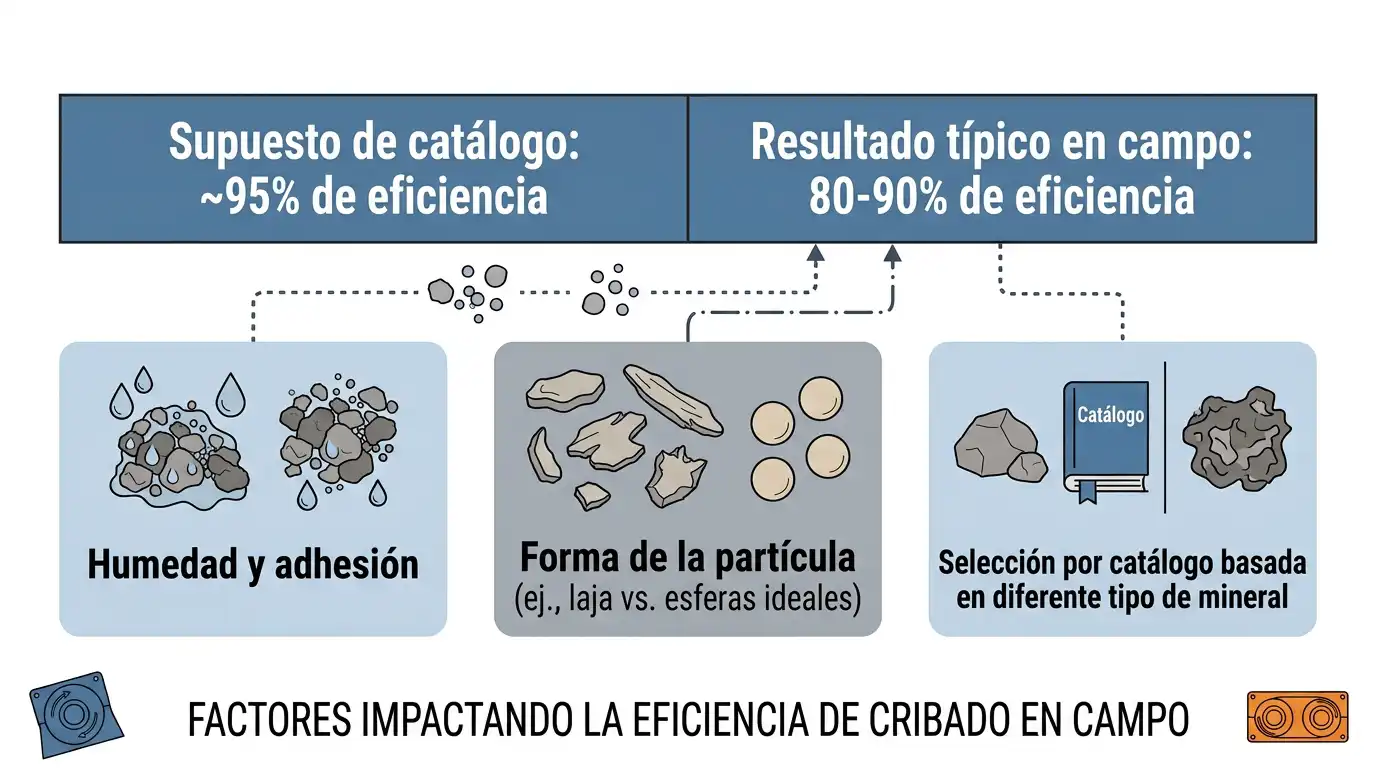

La eficiencia de cribado es la proporción de material bajo tamaño realmente presente en la alimentación que termina en la corriente de bajo tamaño. Una criba dimensionada con fórmulas estándar de capacidad, las mismas detrás de la tabla de capacidad de la Criba Vibratoria S5X anterior, suele suponerse cercana al 95 por ciento de eficiencia, pero el desempeño real en campo suele quedar más cerca del 80 al 90 por ciento, y el 100 por ciento no es alcanzable con ninguna malla. Esa brecha no indica una criba defectuosa; es un resultado previsible de cómo se comporta el material real.
La humedad es uno de los mayores contribuyentes a esta brecha. Una investigación sobre cribado de mineral de hierro hidratado encontró que las partículas finas y húmedas se adhieren entre sí y a la superficie de la malla, un problema distinto del simple taponamiento, donde una partícula de sobretamaño se atora físicamente en una abertura. Los finos pegados reducen el área útil alrededor de cada abertura que permanece libre, incluso cuando ninguna abertura está completamente bloqueada. La misma investigación comparó aberturas cuadradas y rectangulares y encontró que la geometría de la abertura cambia cuánta área útil sobrevive a este efecto. Por eso la selección de malla para una alimentación húmeda y fina no es intercambiable con la selección de malla para una alimentación seca y gruesa.
La forma de la partícula añade una segunda fuente de esta brecha. Los minerales rara vez son esféricos, y una partícula plana o alargada cercana al tamaño de la abertura puede pasar en sentido longitudinal por una abertura que rechazaría a una partícula más redonda del mismo tamaño nominal. Los modelos publicados de cribado de abertura rectangular tratan esto como una probabilidad ligada a la forma y orientación de la partícula, no como un corte de tamaño fijo. Dos lotes de alimentación con la misma distribución de tamaños pueden cribar de forma distinta si sus formas de partícula difieren.
El error de dimensionamiento agrava ambos problemas. Una investigación sobre el comportamiento dinámico de las cribas vibratorias bajo carga de material granular confirmó que la interacción entre el material y la malla produce efectos dinámicos propios del circuito, no solo del diseño mecánico de la criba. Las tablas de capacidad de catálogo suelen construirse con datos de ensayo de minerales calcáreos, ajustados por densidad; usarlas para minerales más densos e irregulares puede dimensionar mal una criba incluso después de aplicar esa corrección, porque la forma de partícula y la adherencia superficial no escalan igual que la densidad.
Preguntas Frecuentes
¿Qué causa el taponamiento de una criba vibratoria?
El taponamiento ocurre cuando partículas cercanas al tamaño de la abertura se atoran en ella y la bloquean. En mallas de alambre, el mismo problema se llama encajonamiento, cuando una partícula queda atrapada entre alambres adyacentes. Ambos reducen el área útil de la malla sin que el operador note necesariamente un cambio en la tasa de alimentación, por lo que la eficiencia de cribado puede caer aunque el rendimiento visible parezca normal.
¿Cuántos pisos necesita normalmente un circuito de cribado?
El número de pisos depende de cuántos productos clasificados debe producir el circuito en un solo paso, no de un estándar fijo de la industria. Una criba de dos pisos suele separar la alimentación en tres fracciones, mientras que configuraciones de cuatro pisos de la Criba Vibratoria S5X pueden producir cinco. Agregar pisos aumenta la huella y el costo del equipo, por lo que la decisión debe ajustarse a la especificación real del producto de la planta y no al máximo disponible.
¿Una criba vibratoria es lo mismo que un clasificador?
No. Una criba vibratoria separa material mecánicamente por tamaño físico, a través de una malla con aberturas fijas, que es el tema de esta guía. Un clasificador, descrito en esta guía sobre tipos de clasificadores del sitio, suele separar material más fino según su comportamiento de sedimentación en aire o agua en lugar de hacerlo pasar por una abertura de tamaño fijo. Las dos tecnologías atienden rangos de tamaño distintos en una planta de procesamiento.
¿Una alimentación más húmeda siempre necesita una criba más grande?
No necesariamente una criba más grande, pero sí usualmente una distinta. Una alimentación más húmeda o pegajosa reduce el área útil por adherencia, no por un cambio en el tamaño de partícula, así que la solución suele ser una malla más gruesa, una geometría de abertura distinta o mayor intensidad de vibración, en vez de simplemente más área de malla. Dimensionar esto correctamente requiere conocer el comportamiento de humedad de la alimentación, no solo su distribución de tamaños.
