La Ciencia Detrás de la Velocidad de Oscilación y la Fuerza Centrífuga del Molino Raymond

¿Qué determina la velocidad de oscilación y la fuerza centrífuga en un molino Raymond? El rodillo de molienda de un molino Raymond oscila hacia afuera contra el anillo de molienda por efecto de la fuerza centrífuga, y esa fuerza sigue la relación física F = mω²r, donde m es la masa del rodillo, ω es la velocidad angular y r es el radio orbital del rodillo. Como la fuerza es proporcional al cuadrado de la velocidad de rotación, un aumento del 20% en la velocidad del rodillo eleva la fuerza centrífuga en aproximadamente 44%, no en 20%. Los fabricantes fijan la velocidad de rotación de cada modelo de molino Raymond dentro de un rango nominal estrecho, para que la fuerza centrífuga genere la presión de molienda necesaria sin superar los límites mecánicos de los rodamientos, el anillo de molienda y el tren de transmisión. Operar un molino por encima de su velocidad nominal aumenta la presión de molienda, pero también eleva la vibración, el desgaste y el riesgo de formación de escamas sobre el anillo, por lo que la velocidad no es una variable que el operador pueda incrementar libremente para aumentar la producción.

Lo Que Aprenderá en Esta Guía

Esta guía explica la relación mecánica entre la rotación del rodillo, la fuerza centrífuga y la presión de molienda dentro de un molino Raymond, y muestra cómo esa relación determina la selección del modelo, el control de finura y la planificación del mantenimiento. Está dirigida a un ingeniero o comprador que ya identificó al molino Raymond como tecnología de molienda candidata y ahora necesita comparar modelos, verificar una especificación de punto de operación o diagnosticar un problema de vibración o rendimiento vinculado a la velocidad de rotación. Usted verá cómo los cinco tamaños de modelo MGW distribuyen de forma distinta las dimensiones de rodillo y anillo, cómo la presión de molienda se deriva de la velocidad de rotación en lugar de fijarse directamente por el operador, y cómo dos instalaciones documentadas que procesan barita y óxido de calcio respondieron en campo a problemas de vibración y desgaste relacionados con la velocidad. Al terminar esta guía, usted podrá especificar un punto de operación para un molino Raymond que considere la dureza del material y el tamaño de alimentación, en lugar de solicitar “el modelo más rápido disponible”, y reconocerá las señales tempranas de que un molino opera fuera de su ventana prevista de velocidad y presión.

Panorama General: Qué Significan la Velocidad de Oscilación y la Fuerza Centrífuga en un Molino Raymond

En el Molino Raymond Inteligente MGW y en diseños pendulares similares, los rodillos cuelgan de un armazón giratorio, llamado a veces araña o colgador de rodillos. Mientras el armazón gira, cada rodillo orbita simultáneamente alrededor del eje central del molino y gira sobre su propio eje. El movimiento orbital es el que genera la fuerza centrífuga. Como los rodillos están articulados y no fijados rígidamente, la fuerza centrífuga los empuja hacia afuera hasta que presionan contra el anillo de molienda estacionario. La velocidad de oscilación se refiere al ritmo de esta rotación orbital, medida en revoluciones por minuto (rpm) del eje principal. La fuerza centrífuga se refiere a la fuerza hacia afuera que esta rotación produce sobre cada rodillo.

Estas dos magnitudes no son ajustes independientes. La fuerza centrífuga es una función matemática directa de la velocidad de oscilación, la masa del rodillo y el radio orbital, no un valor que el operador configura en un panel de control. En un molino Raymond, la presión de molienda surge de la velocidad de giro del eje principal y del peso del conjunto de rodillos, a diferencia de una prensa hidráulica, donde la presión se fija con una válvula. Este mecanismo centrífugo es la razón por la que la velocidad de rotación se fija dentro de un rango estrecho para cada modelo, en lugar de ajustarse libremente durante la operación, una restricción documentada en la instalación de molino Raymond de 12 t/h para moler barita que se trata a continuación.

Principio de Funcionamiento: Cómo la Fuerza Centrífuga Genera el Movimiento Pendular

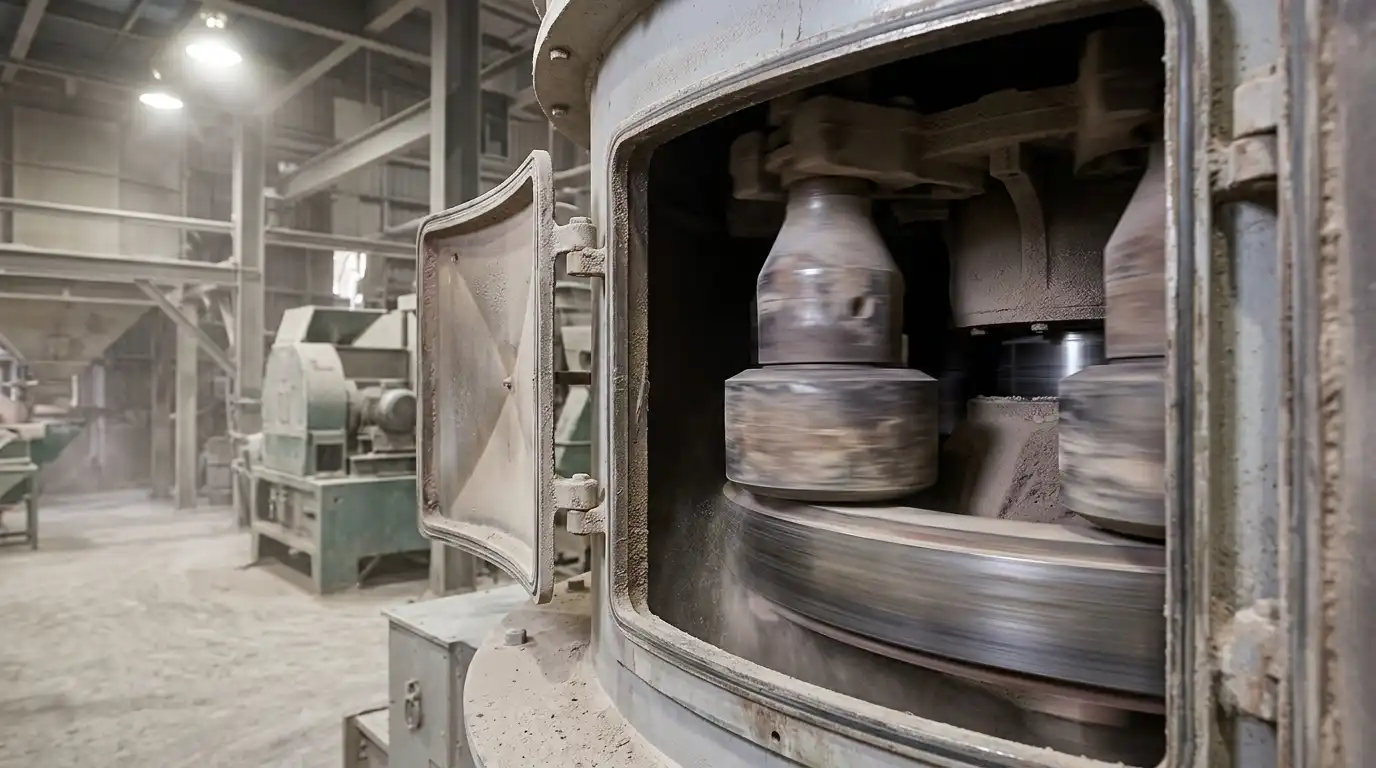

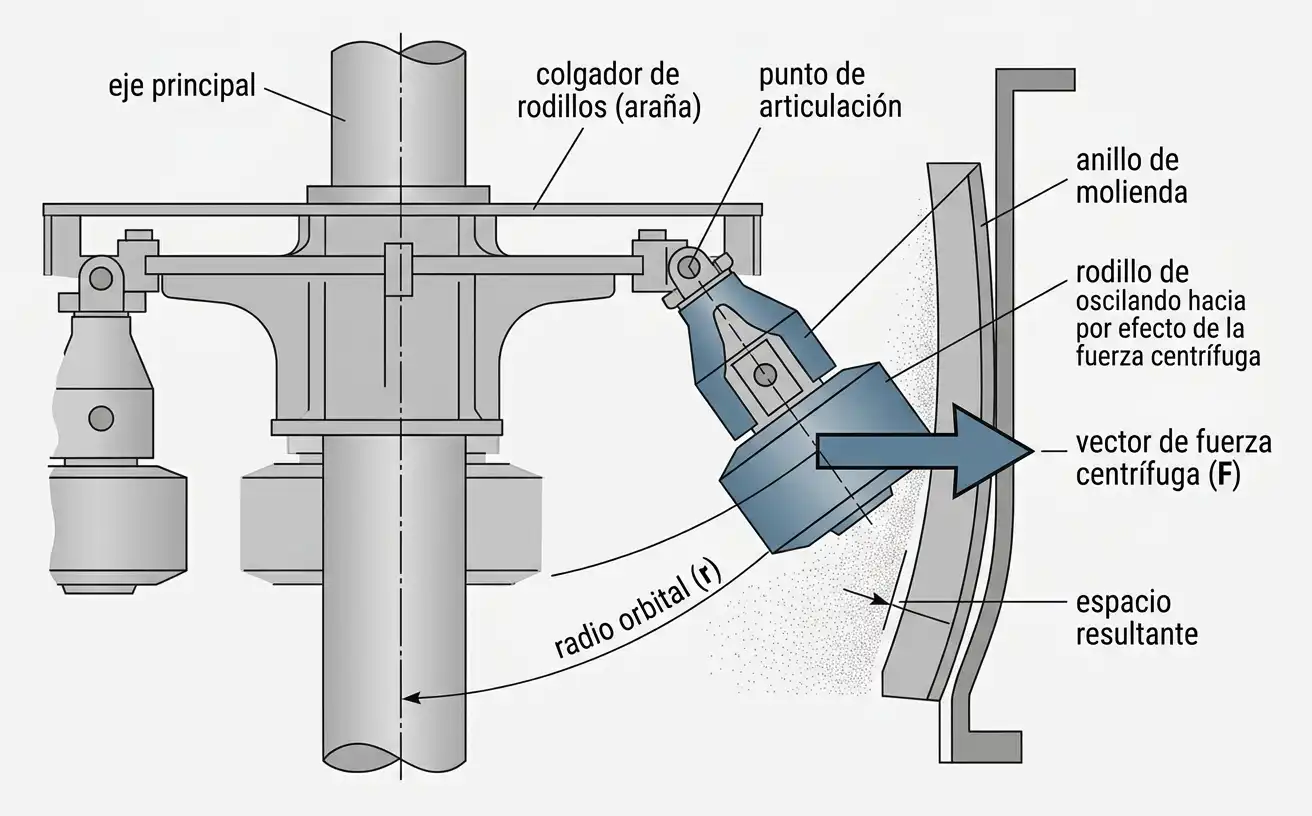

La mecánica newtoniana explica por qué el rodillo de molienda dentro del Molino Raymond Inteligente MGW oscila hacia afuera en lugar de colgar en línea recta desde su articulación. La fórmula correspondiente es F = mω²r, donde F es la fuerza hacia afuera en newtons, m es la masa del conjunto de rodillo en kilogramos, ω es la velocidad angular en radianes por segundo y r es el radio desde el eje central del molino hasta el centro de masa del rodillo. La velocidad angular se relaciona con la velocidad de rotación mediante ω = 2πn/60, donde n es la velocidad de rotación en rpm. Al combinar estas dos relaciones se observa que la fuerza centrífuga es proporcional al cuadrado de la velocidad de rotación: duplicar las rpm cuadruplica la fuerza, manteniendo constantes la masa y el radio.

La patente estadounidense n.º 4,682,738, presentada para un molino centrífugo de anillo y rodillos dentro del linaje del molino Raymond de anillo y rodillos, establece esta relación directamente. El documento señala que la fuerza centrífuga “varía de acuerdo con la velocidad de rotación y el peso de los rodillos”, y que aumentar la velocidad de rotación para elevar la producción genera “una presión de molienda excesivamente alta” que comprime las partículas finas en forma de escamas, aumenta la vibración y el ruido, y acelera el desgaste de los rodillos y el anillo de molienda.[1] Por esta razón, los fabricantes de molinos Raymond no tratan la velocidad de rotación como una variable libre. Cada modelo utiliza una relación de reducción fija entre el motor y el eje principal, lo que fija la velocidad orbital del rodillo dentro de un rango nominal estrecho en lugar de dejarla ajustable por el operador.

La Tabla 1 expresa esta relación en términos relativos. Como la masa del rodillo y el radio orbital se cancelan al comparar dos fuerzas sobre el mismo rodillo, la tabla no requiere ninguna suposición sobre el peso del rodillo ni el radio exacto. Aplica a cualquier rodillo de molino Raymond que opere por encima o por debajo de su velocidad nominal.

Tabla 1. Fuerza Centrífuga Relativa en Función de la Desviación de Velocidad Respecto a la Velocidad Nominal

Fuente: valores calculados a partir de F = mω²r (mecánica newtoniana, forma de razón); los efectos cualitativos en cada nivel están documentados en la patente estadounidense n.º 4,682,738.

La tabla muestra por qué un aumento del 10% en la velocidad no produce un aumento proporcional del 10% en la fuerza de molienda. Como la relación es cuadrática, las desviaciones pequeñas respecto a la velocidad nominal se acumulan rápidamente. Una línea de investigación distinta, revisada por pares, sobre molinos verticales de rodillos llegó a una conclusión relacionada usando una geometría de molienda diferente: aumentar la velocidad de rotación manteniendo constantes la presión de carga y la humedad incrementó el consumo de energía y redujo la eficiencia energética de molienda, porque la mayor velocidad eleva el consumo de potencia del motor más rápido de lo que eleva el rendimiento de partículas del tamaño correcto.[2] El mecanismo difiere del de un molino Raymond de tipo pendular, pero la dirección del efecto es consistente en los equipos de molienda por rodillos: aumentar la velocidad por sí sola no se traduce en una ganancia proporcional de producción utilizable.

Una instalación de molino Raymond de 12 t/h para moler barita ilustra el lado práctico de esta relación. La velocidad nominal del molino se ajustó desde la etapa de diseño a la dureza Mohs de 3 a 3.5 de la barita, y el problema de campo que surgió tras la puesta en marcha no fue la velocidad del rodillo, sino la abrasividad del polvo de barita contra la tubería de descarga a 2,500 metros sobre el nivel del mar, lo cual se resolvió con un revestimiento cerámico resistente al desgaste y no con un cambio de velocidad.

Tipos y Comparación de Modelos: Cómo Difieren los Requisitos de Velocidad de Oscilación Entre Modelos de Molino Raymond

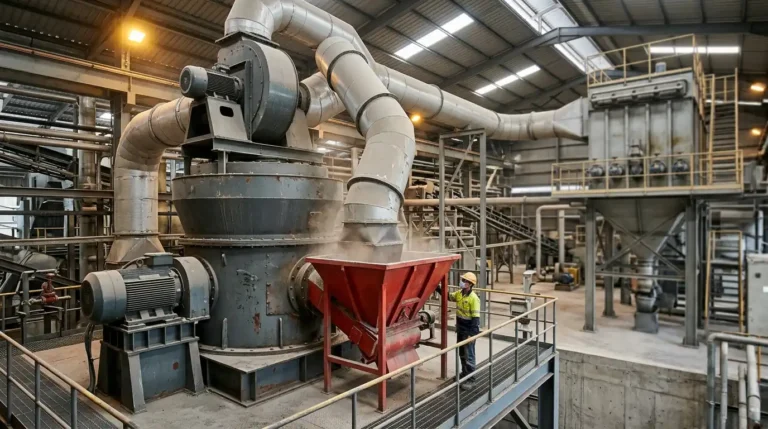

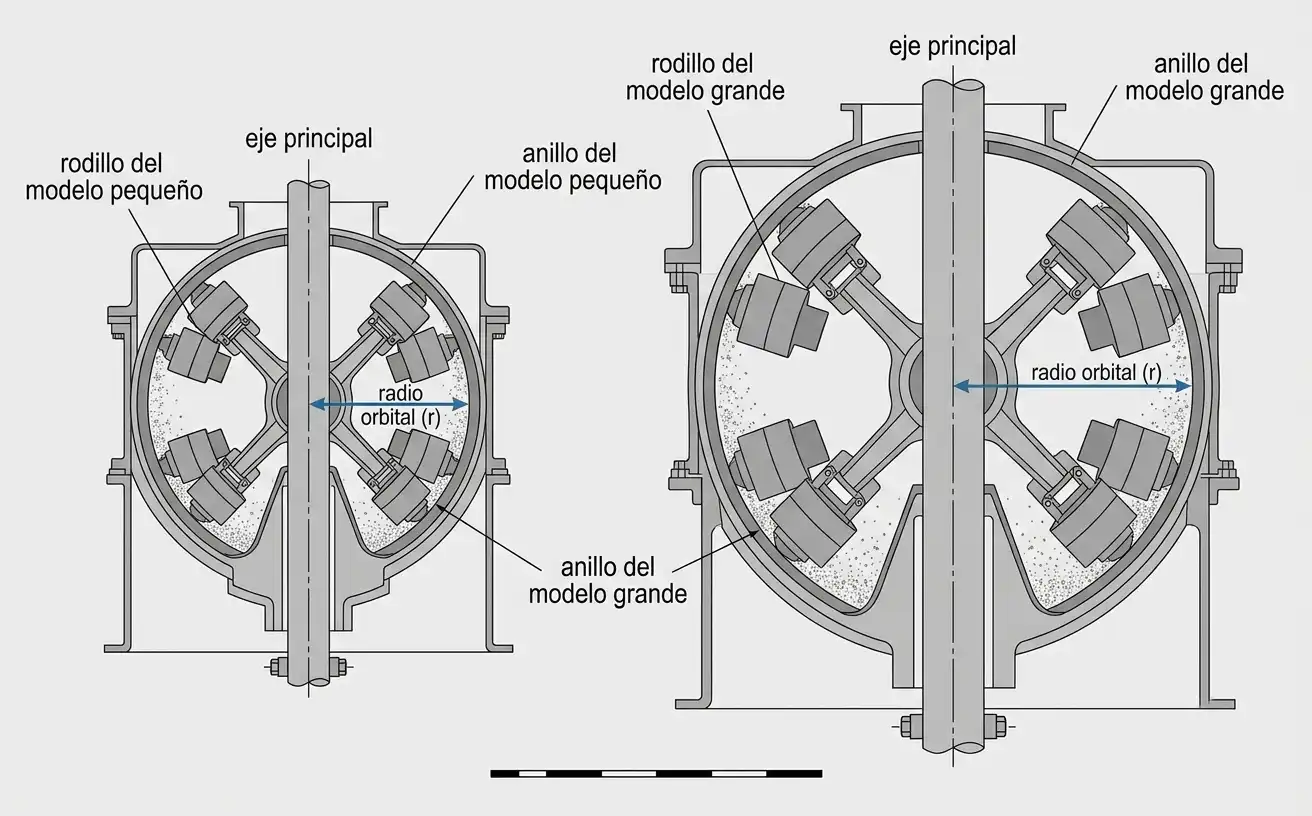

Cada tamaño de modelo de molino Raymond, desde la configuración más pequeña del Molino Raymond Inteligente MGW hasta la más grande, fija de forma distinta las dimensiones del rodillo, el diámetro del anillo y la potencia del motor, para alcanzar una capacidad objetivo diferente. Como la fuerza centrífuga depende tanto de la masa del rodillo como del radio orbital, un modelo mayor no es simplemente una versión ampliada que gira a la misma velocidad; la geometría del rodillo, el diámetro del anillo y la velocidad de rotación nominal se diseñan en conjunto para producir la presión de molienda que ese modelo requiere.

Tabla 2. Especificaciones Técnicas del Molino Raymond Inteligente MGW por Modelo

Fuente: especificaciones técnicas del Molino Raymond Inteligente MGW, datos del fabricante.

La potencia del motor principal es la columna que más utilizan los compradores para preseleccionar un modelo, porque esa potencia determina el par disponible para llevar el conjunto de rodillos a la velocidad de rotación nominal bajo carga. Un modelo con un motor dimensionado por debajo de lo que requieren su masa de rodillo y diámetro de anillo no sostendrá la velocidad de rotación necesaria para generar la presión de molienda nominal, y la producción quedará por debajo del rango de capacidad indicado, en particular con materiales de alimentación cercanos al extremo más duro del rango de dureza nominal del molino.

Dos tecnologías de molienda relacionadas cubren requisitos que el mecanismo de fuerza centrífuga de un molino Raymond no resuelve. El Molino Ultrafino MSF utiliza un mecanismo de fuerza distinto para alcanzar finuras de producto por encima del límite práctico de la molienda basada en resortes y fuerza centrífuga, tratado en la siguiente sección. El Molino de Bolas MQ utiliza impacto y fricción de una carga de medios de acero o cerámica en movimiento rotatorio, en lugar de fuerza centrífuga de rodillo, lo cual conviene para molienda húmeda y materiales de alimentación poco adecuados para una holgura fija entre rodillo y anillo.

Especificaciones y Parámetros: Cómo el Tamaño del Modelo Determina la Presión de Molienda Disponible

La instalación del molino Raymond MGW175 de 12–13 t/h para moler óxido de calcio, tratada en detalle más adelante, muestra cómo las dimensiones de rodillo y anillo se traducen en presión de molienda utilizable en un tamaño de modelo específico. La masa del rodillo aumenta con su volumen, y el radio orbital aumenta con el diámetro del anillo. Como la fuerza centrífuga depende de ambas variables mediante F = mω²r, un modelo mayor puede alcanzar la presión de molienda que necesita sin requerir una velocidad de rotación proporcionalmente mayor que un modelo pequeño, ya que la masa y el radio adicionales del rodillo contribuyen a la fuerza de forma independiente a la velocidad. Esta es una decisión de diseño mecánico incorporada en las dimensiones de rodillo y anillo de la Tabla 2, no un parámetro de operación que el comprador selecciona por separado.

La velocidad de oscilación y la velocidad del clasificador son dos sistemas rotativos distintos dentro de la misma máquina, y esta distinción importa cuando un comprador solicita una finura de producto específica. El eje principal y el conjunto de rodillos determinan la presión de molienda y están fijados por el tren de transmisión, como se describió antes. La finura del producto se controla por separado, mediante el clasificador, cuya potencia de motor varía de 11 kW en el MGW110 a 90 kW en el MGW215, como se muestra en la Tabla 2. Aumentar la velocidad del clasificador reduce el tamaño de partícula que pasa a la salida de producto terminado; no modifica la velocidad de oscilación del rodillo ni la presión de molienda. Un comprador que busca un producto más fino debe especificar los requisitos del clasificador, no solicitar una mayor velocidad de oscilación del rodillo, ya que esta última se mantiene fija para proteger el anillo de molienda y los rodamientos.

La instalación del molino Raymond MGW175 de 12–13 t/h para moler óxido de calcio documenta un caso en el que la acumulación irregular de material, por la alta fluidez del polvo de óxido de calcio, provocó vibraciones en el cuerpo del molino. La solución del fabricante combinó una estructura de rodillo en voladizo reforzada, una base amortiguadora de alto amortiguamiento y corrección dinámica de balanceo, junto con monitoreo en tiempo real de corriente y vibración que ajusta automáticamente la tasa de alimentación para mantener estable la capa de material dentro de la cámara de molienda. La solución atendió el comportamiento del material dentro de la ventana fija de velocidad y presión, sin modificar la velocidad de rotación nominal.

Criterios de Selección: Cómo Emparejar la Fuerza Centrífuga con la Dureza del Material y el Tamaño de Alimentación

Seleccionar el modelo correcto, tal como lo ilustra la instalación de molino Raymond MGW138 de 7 t/h para moler bentonita que se trata más adelante, comienza con dos variables: la dureza del material y el tamaño de partícula de alimentación. La escala de dureza de Mohs, desarrollada en 1812 y aún utilizada como referencia estándar para la resistencia al rayado de los minerales, clasifica los materiales del 1 (talco) al 10 (diamante).[4] La línea de Molino Raymond Inteligente MGW está calificada para materiales de alimentación con dureza Mohs inferior a 9 y contenido de humedad inferior al 6%, pero el límite efectivo para sostener la producción nominal es más bajo, porque un material más duro aumenta la resistencia que el conjunto de rodillos debe vencer a una velocidad de rotación fija, lo cual eleva la tasa de desgaste en lugar de triturar más material por revolución.

El tamaño de partícula de alimentación es la segunda restricción vinculada indirectamente a la velocidad de oscilación. La Tabla 2 indica el tamaño máximo de alimentación para cada modelo, desde 30 mm en el MGW110 hasta 50 mm en el MGW198 y el MGW215. La alimentación por encima de este tamaño no cabe en la holgura que el rodillo establece contra el anillo a velocidad nominal, y las partículas sobredimensionadas bloquean la trayectoria de alimentación o pasan sin molerse, lo cual reduce la capacidad efectiva aunque el molino siga operando a sus rpm nominales.

Una instalación de molino Raymond MGW138 de 7 t/h para moler bentonita ilustra cómo la selección de modelo considera ambas variables en conjunto: el comportamiento expansivo de la bentonita y su dureza moderada se emparejaron con la masa de rodillo y la velocidad nominal del MGW138 desde la etapa de propuesta, en lugar de seleccionarse únicamente por capacidad. Elegir un modelo solo por el número de capacidad, sin verificar dureza y tamaño de alimentación contra la Tabla 2, es un error de especificación frecuente que se manifiesta después como producción por debajo del objetivo, no como una falla del equipo.

Aplicaciones por Material e Industria

Los molinos Raymond sirven al procesamiento de minerales industriales en la minería mexicana, la fabricación química, la agricultura y las industrias de apoyo a la refinación, y el mecanismo de molienda centrífuga se comporta de forma distinta según la dureza y la humedad del material de alimentación. Una instalación de molino Raymond de 15–26 t/h para moler fertilizantes procesa materiales típicamente más blandos que los minerales industriales, pero que requieren un control de finura estricto para el mezclado posterior, lo cual exige más ajuste del clasificador que de la velocidad del rodillo. Una instalación de molino Raymond de 4–5 t/h para moler coque de petróleo procesa un material más duro y abrasivo, usado como combustible y agente reductor, donde la tasa de desgaste de rodillo y anillo se vuelve el factor limitante de los intervalos de mantenimiento, más que la finura alcanzable.

Materiales como barita, calcita, caliza, feldespato, mica, basalto, escoria de carbón, feldespato potásico y talco se encuentran dentro del rango aplicable para la línea de Molino Raymond Inteligente MGW, siempre que el tamaño de alimentación y la dureza se verifiquen contra la Tabla 2 y el límite de dureza Mohs descrito antes.[4] Materiales con dureza Mohs superior a 9, materiales con contenido de humedad superior al 6% y materiales explosivos o inflamables quedan fuera del rango de aplicación previsto para este mecanismo de molienda centrífuga, sin importar el tamaño del modelo. Los materiales en el extremo más duro del rango aplicable desplazan el factor limitante de la finura alcanzable hacia el consumo de piezas de desgaste, un patrón documentado en la instalación de molino Raymond de 1.5–2 t/h para moler alúmina tratada en la siguiente sección.

Mantenimiento y Piezas de Desgaste: Cómo la Velocidad de Rotación Afecta la Vida Útil del Rodillo y el Anillo

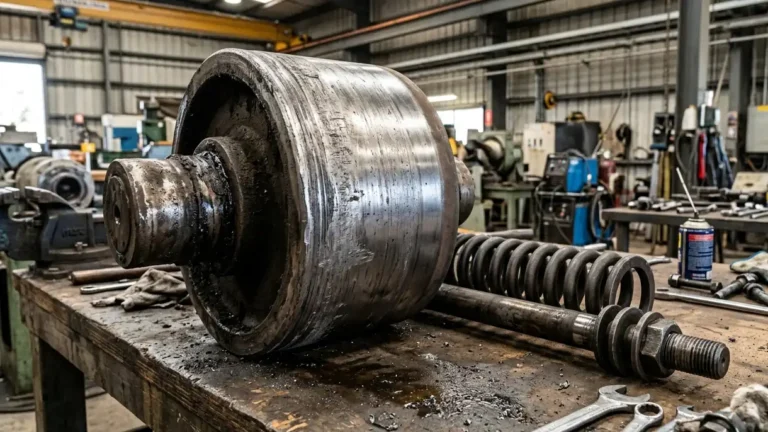

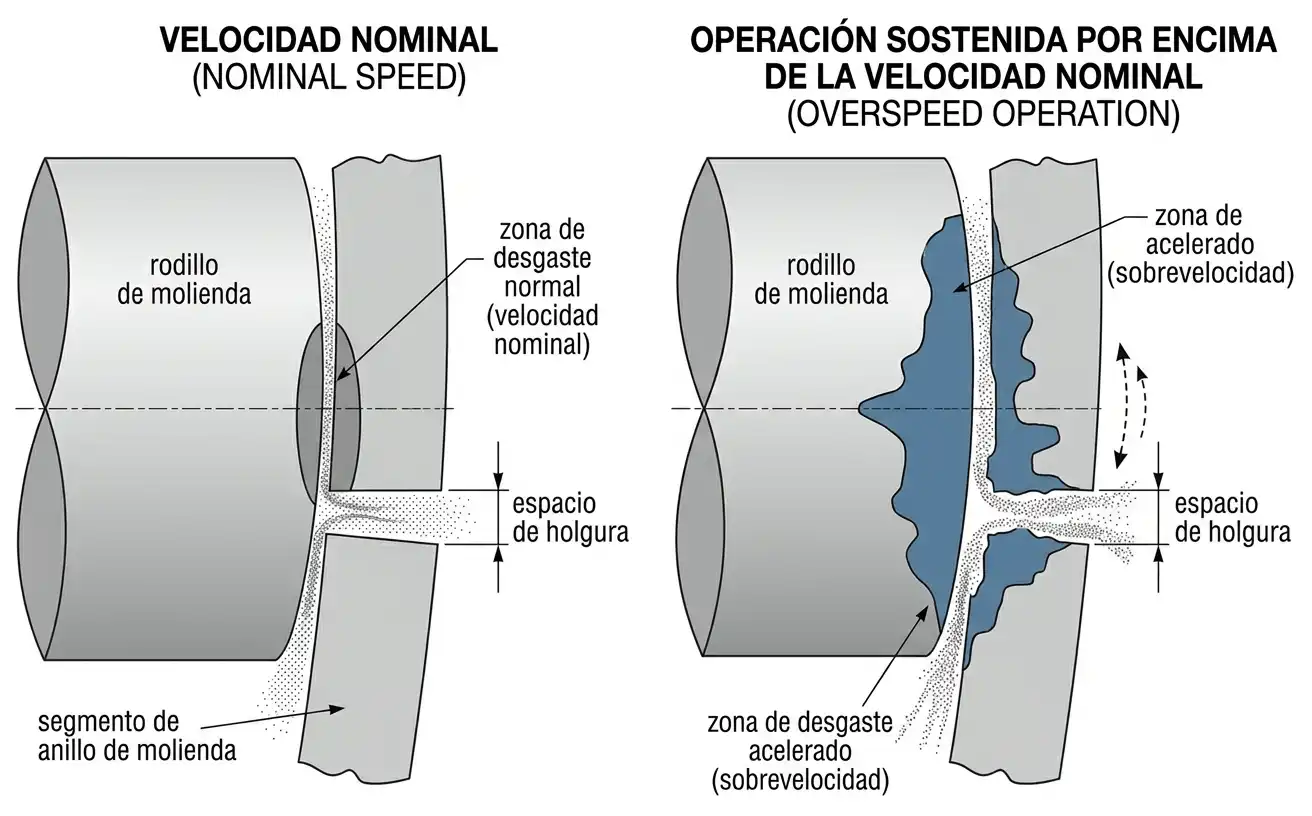

La instalación de molino Raymond de 1.5–2 t/h para moler alúmina presentada antes convierte la planificación del desgaste, y no la capacidad alcanzable, en la pregunta central de mantenimiento. La tasa de desgaste del rodillo y el anillo de molienda aumenta más rápido que la propia velocidad de rotación, porque el desgaste está impulsado por la presión de molienda que la velocidad genera, y esa presión aumenta con el cuadrado de la velocidad, como se muestra en la Tabla 1. Un molino que opera 20% por encima de la velocidad nominal no desgasta sus rodillos y anillo un 20% más rápido; opera con aproximadamente 44% más presión de molienda, y la tasa de desgaste en materiales abrasivos sigue más de cerca a la presión que a la velocidad por sí sola.

Los rodillos de molienda y los segmentos de anillo de molienda de los molinos Raymond se fabrican típicamente con hierros fundidos blancos resistentes a la abrasión del tipo especificado en la norma ASTM A532/A532M, que cubre hierros fundidos blancos aleados diseñados para alta resistencia al desgaste abrasivo en aplicaciones de minería, molienda y movimiento de tierra.[3] Seleccionar un material y grado de dureza de pieza de desgaste bajo esta norma, emparejado con la abrasividad del material de alimentación, extiende los intervalos de servicio de forma más confiable que compensar el desgaste aumentando la velocidad de rotación, lo cual eleva la presión y acelera el mismo desgaste que se busca reducir.

Esta instalación muele un material de alimentación con mayor dureza que la mayoría de los minerales industriales procesados en la línea MGW, y el intervalo de reemplazo de piezas de desgaste, no la capacidad alcanzable, es la variable principal de planificación de mantenimiento para esta aplicación. Los operadores deben inspeccionar la holgura entre rodillo y anillo en un calendario fijo, en lugar de esperar una caída de producción, ya que la holgura se amplía gradualmente conforme avanza el desgaste, y la presión de molienda a una velocidad de rotación fija disminuye a medida que la holgura se abre, lo cual reduce la producción antes de que se vuelva visible como una falla mecánica. El mismo patrón de desgaste impulsado por la presión aplica al material más duro y abrasivo que se procesa en una instalación de molino Raymond de 4–5 t/h para moler coque de petróleo, donde el intervalo de piezas de desgaste es también la restricción determinante sobre la producción.

Costo y Adquisición: Cómo las Decisiones de Diseño Ligadas a la Velocidad Afectan el Precio y el Plazo de Entrega

La potencia del motor, la masa del rodillo y el anillo, y los componentes del tren de transmisión que mantienen la velocidad de rotación dentro de su rango nominal representan una parte significativa del costo equipado de un molino Raymond, porque estos componentes se dimensionan según la capacidad nominal del modelo y no según un punto de operación promedio genérico. Una línea de producción de molino Raymond de 25–30 t/h para óxido de calcio, en el extremo superior del rango de capacidad MGW, requiere un motor más grande, un conjunto de rodillos más pesado y un anillo de molienda mayor que un molino calificado para una fracción de esa producción, y estos componentes suelen tener plazos de entrega más largos que sus equivalentes de modelo menor, debido a su tamaño y a los componentes reforzados de rodamiento y transmisión necesarios para sostener la velocidad nominal bajo carga continua.

MR Crusher no ha publicado datos agregados de plazos de entrega ni de niveles de precio regionales para su base instalada de proyectos de molino Raymond. Los compradores que necesiten este nivel de detalle de adquisición para un modelo, capacidad y destino específicos pueden solicitar una cotización haciendo referencia a un proyecto comparable, como la línea de producción de molino Raymond de 25–30 t/h para óxido de calcio descrita antes, a través del formulario de contacto del molino, el cual dirige la consulta al equipo de ingeniería regional responsable de verificar el punto de operación.

Preguntas Frecuentes

¿Cuál es la velocidad de rotación de un molino Raymond?

La velocidad de rotación varía según el tamaño del modelo y el fabricante, y cada modelo de molino Raymond está diseñado para operar dentro de un rango estrecho de rpm nominales, no un número único fijo para todos los modelos. La velocidad nominal de un modelo dado la fija la relación de reducción entre el motor y el eje principal, y no está pensada para que el operador la ajuste durante el uso normal.

¿Por qué el rodillo de molienda de un molino Raymond oscila hacia afuera?

El rodillo oscila hacia afuera por efecto de la fuerza centrífuga generada mientras orbita alrededor del eje central del molino. El rodillo está articulado a un armazón giratorio en lugar de fijarse rígidamente, de modo que la fuerza hacia afuera producida por la rotación, descrita por F = mω²r, empuja el rodillo contra el anillo de molienda hasta que la resistencia del anillo equilibra la fuerza.

¿Qué sucede si un molino Raymond gira más rápido que su velocidad nominal?

La presión de molienda aumenta con el cuadrado de la velocidad de rotación, por lo que un incremento moderado de velocidad produce un aumento mayor de presión. La operación sostenida por encima de la velocidad nominal eleva la vibración, acelera el desgaste del rodillo y el anillo de molienda, y aumenta el riesgo de que las partículas finas se compriman en forma de escamas que se adhieren al anillo en lugar de ser transportadas al clasificador.

¿Cómo se controla la finura en un molino Raymond si la velocidad del rodillo es fija?

La finura del producto se controla mediante el clasificador, un componente rotativo independiente con su propio motor, no mediante la velocidad de oscilación del rodillo. Aumentar la velocidad del clasificador reduce el rango de tamaño de partícula que pasa al producto terminado, de forma independiente a la velocidad de rotación del rodillo de molienda. Para finuras objetivo más allá del rango práctico de un molino Raymond con clasificador, el Molino Ultrafino MSF utiliza un mecanismo de molienda distinto, diseñado para un producto más fino.

¿Se puede aumentar la fuerza centrífuga de un molino Raymond sin elevar la velocidad de rotación?

Sí. Como F = mω²r, la fuerza también puede aumentarse añadiendo masa al rodillo o incrementando el radio orbital, razón por la cual los modelos de molino Raymond más grandes usan rodillos y anillos de molienda mayores, en lugar de simplemente hacer girar rodillos más pequeños a mayor velocidad para alcanzar la misma presión de molienda.
