Trituradora de Impacto PF Explicada: Estructura, Materiales y Gama Completa de Modelos
Lo Que Aprenderá en Esta Guía
La Trituradora de Impacto PF es una trituradora de impacto de eje horizontal con ajuste mecánico, construida para roca de dureza media y blanda. Esta guía cubre cómo fractura la roca realmente, por qué sus piezas de desgaste usan dos materiales distintos en lugar de uno, y cómo elegir el modelo correcto en toda su gama de tamaños. Está dirigida a un comprador o ingeniero que evalúa la PF específicamente, y al terminar, usted entenderá el razonamiento detrás de sus elecciones de material y su gama de modelos, no solo los números de una hoja de datos.
Esta guía se enfoca en el modelo PF en sí. Para una comparación más amplia contra la PFW de ajuste hidráulico y contra las configuraciones primaria y terciaria, consulte en su lugar la guía de tipos de trituradora de impacto de este proyecto.

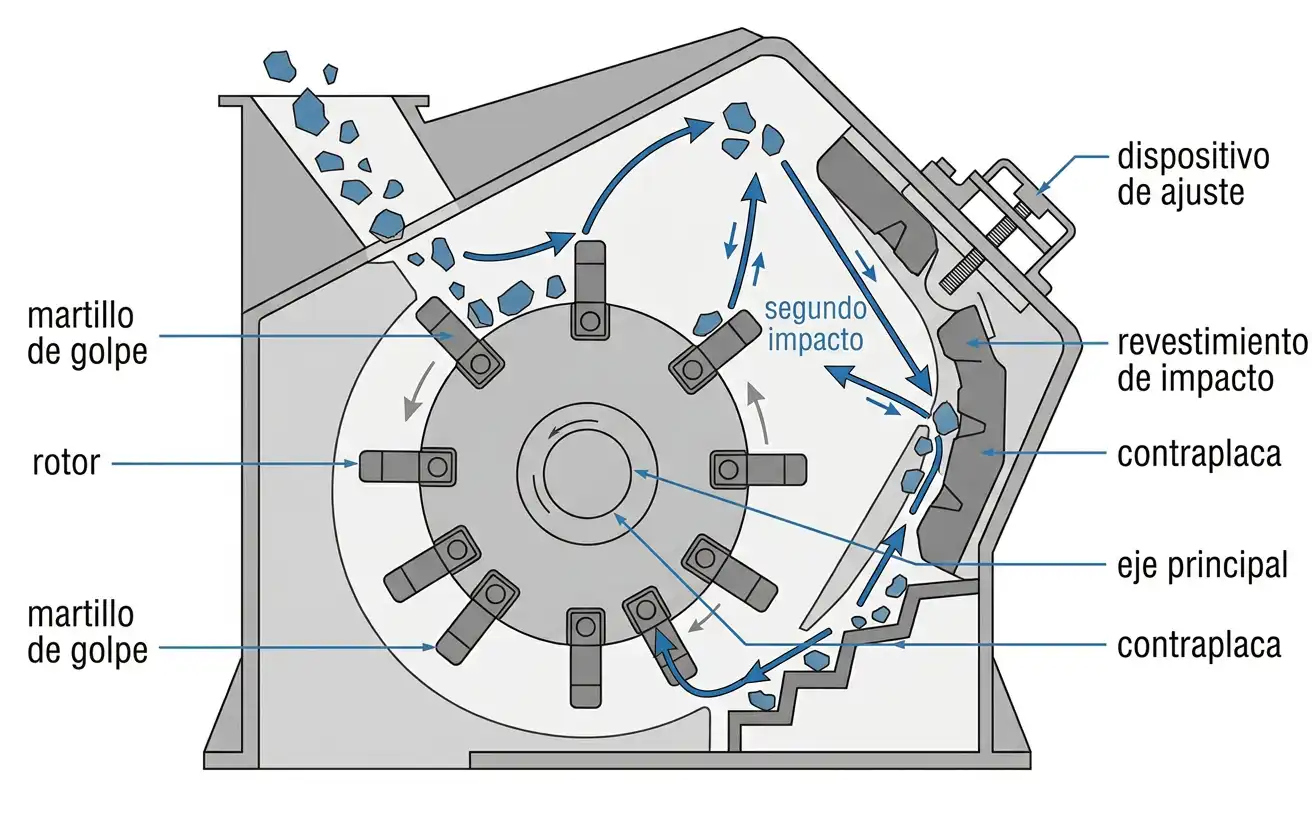

Principio de Funcionamiento: Cómo la PF Fractura la Roca
El rotor de la PF gira a alta velocidad, impulsado por el eje principal. Los martillos montados en el rotor golpean el material entrante directamente. Ese primer impacto realiza la mayor parte de la reducción de tamaño inicial.
El material golpeado sale disparado y choca contra el revestimiento de impacto, montado en la contraplaca. Esta segunda colisión lo fractura más y lo redirige de vuelta a la trayectoria del rotor. El material sigue ciclando entre el rotor y la contraplaca hasta que es suficientemente pequeño para pasar por el espacio entre ambos.
El dispositivo de ajuste fija ese espacio. Es un sistema mecánico, atornillado, no hidráulico. Eso mantiene a la PF más simple y de menor costo que su contraparte de ajuste hidráulico, la PFW. La contraparte es un proceso manual más lento cuando el espacio necesita cambiar.

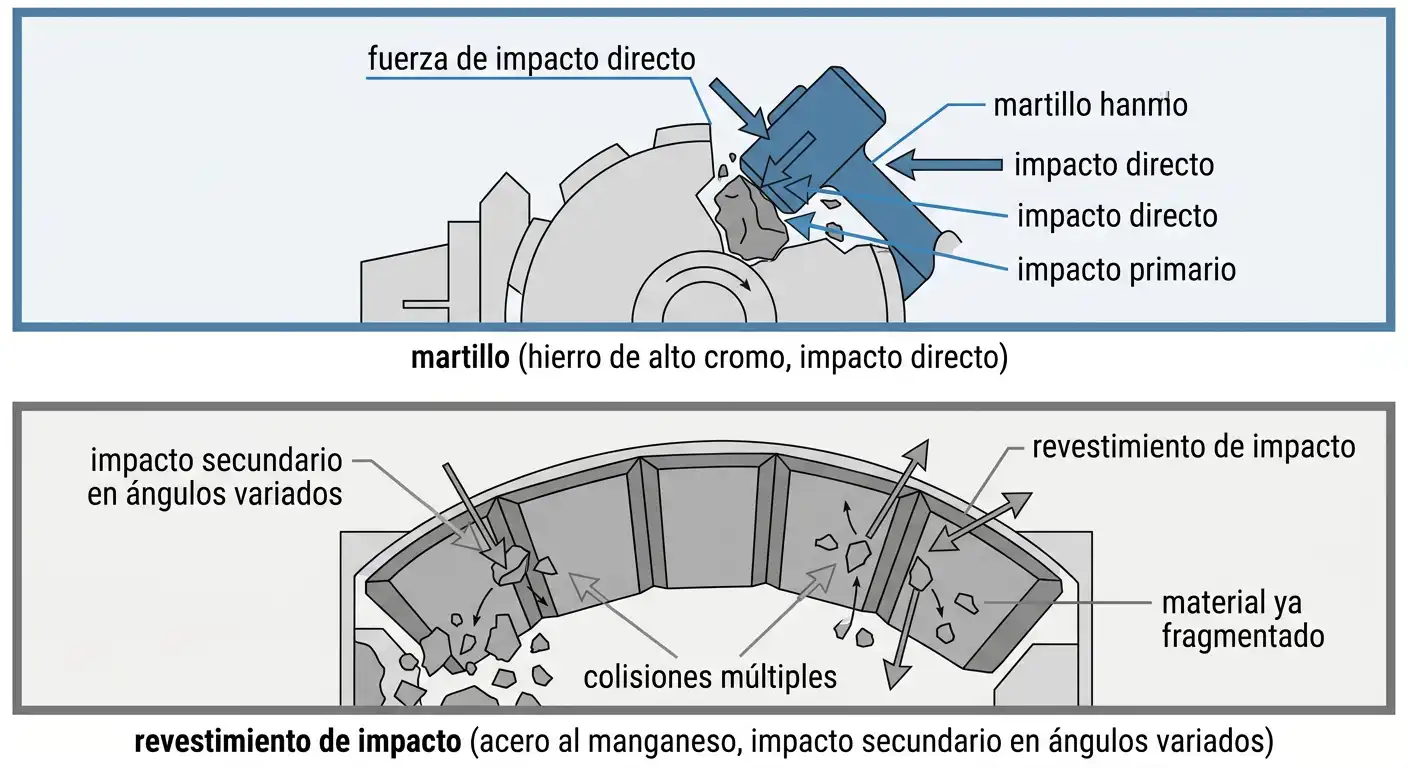

Estrategia de Materiales de Desgaste: Dos Materiales, Dos Funciones
La PF combina dos materiales de desgaste distintos, en lugar de usar uno solo en toda la máquina. Los martillos son de hierro fundido de alto cromo. El revestimiento de impacto es de acero de alto manganeso. Esto es una combinación deliberada entre material y función, no una inconsistencia.
Los martillos reciben el golpe más duro del sistema. Golpean directamente el material de alimentación crudo y sin fracturar, a alta velocidad de punta, ciclo tras ciclo. El hierro de alto cromo resiste bien ese desgaste abrasivo. Su estructura de carburo de cromo aguanta bien el contacto deslizante sostenido.
El revestimiento de impacto enfrenta un tipo de esfuerzo distinto. Absorbe colisiones secundarias de material ya fracturado por los martillos, que llega en ángulos variados en lugar de un solo golpe directo. La tenacidad del acero al manganeso se adapta mejor a esa función que un material más duro y más frágil. Resiste el agrietamiento bajo ese patrón de impacto más irregular.
Esta combinación también importa por el riesgo de metal no triturable. Un martillo de alto cromo puede agrietarse por completo si lo golpea un trozo de varilla o un perno perdido. El hierro de alto cromo sacrifica tenacidad para ganar resistencia al desgaste. Mantener el metal no triturable fuera del flujo de alimentación importa más con esta combinación de materiales que con una construcción completamente de manganeso.
Gama Completa de Modelos PF: Especificaciones
Tabla 1. Especificaciones de modelos de Trituradora de Impacto PF
| Modelo | Rotor (mm) | Abertura de alimentación (mm) | Alimentación máxima (mm) | Capacidad (t/h) | Potencia (kW) |
|---|---|---|---|---|---|
| PF1007 | Φ1000×700 | 400×730 | 300 | 30–70 | 37–45 |
| PF1010 | Φ1000×1050 | 400×1080 | 350 | 50–80 | 55–75 |
| PF1210 | Φ1050×1250 | 400×1080 | 350 | 70–120 | 110–135 |
| PF1214 | Φ1400×1250 | 400×1430 | 350 | 80–160 | 132–160 |
| PF1315 | Φ1300×1500 | 860×1520 | 350 | 160–260 | 180–260 |
| PF1320 | Φ1300×2000 | 993×2000 | 500 | 280–380 | 250 |
| PF1520 | Φ1500×2000 | 830×2040 | 700 | 380–550 | 315–400 |
Fuente: documentación de producto de la Trituradora de Impacto PF en mrcrushermill.com.

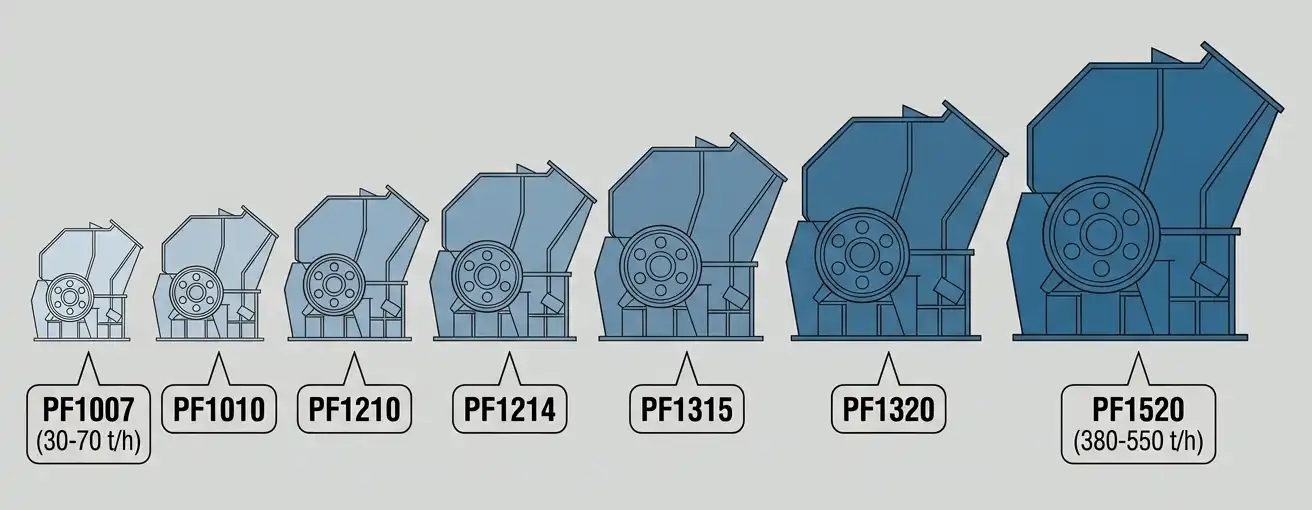

Siete modelos abarcan un rango de capacidad nominal de aproximadamente quince veces. El más pequeño, el PF1007, empieza en 30 toneladas por hora. El más grande, el PF1520, alcanza 550 toneladas por hora.
El diámetro y la longitud del rotor crecen juntos en toda la gama, no solo una dimensión. Por eso la abertura de alimentación y el tamaño máximo de alimentación escalan junto con la capacidad, en lugar de moverse de forma independiente.
Cómo Elegir el Modelo PF Correcto
Primero, empareje el rendimiento objetivo con el rango de capacidad. Eso reduce el campo a uno o dos modelos candidatos rápidamente. Dos modelos adyacentes suelen tener rangos que se traslapan. Un objetivo cerca del borde de un modelo vale la pena revisarlo también contra su vecino.
El tamaño de alimentación es la segunda revisión, y depende del diámetro del rotor, no solo de la cifra publicada de alimentación máxima. Una guía comúnmente usada mantiene el tamaño máximo de alimentación por debajo de aproximadamente 60 a 70 por ciento del diámetro del rotor. Alimentar material cercano al tamaño del propio rotor exige más a los martillos de lo que sugeriría la capacidad nominal por sí sola.
La disponibilidad de potencia en el sitio de instalación vale la pena confirmarla temprano, particularmente para los modelos más grandes. El rango de potencia del PF1520 por sí solo va de 315 a 400 kW. Ese rango es más amplio que el rango nominal completo de la mayoría de los modelos más pequeños. Esto refleja cuánto depende el consumo de potencia del material específico y el tamaño de salida objetivo.
Aplicaciones por Material e Industria
La PF conviene específicamente a materiales de dureza media y blanda. Canto rodado, caliza, granito, y basalto son los materiales que se procesan más comúnmente en esta línea. Su trituración basada en impacto produce una forma de producto más cúbica que una trituradora de compresión trabajando la misma alimentación. Esa forma importa para especificaciones de agregado que exigen menos partículas planas y alargadas.
Los materiales más suaves y menos abrasivos, como la caliza, ayudan aquí. Permiten que la combinación de manganeso y alto cromo dure más entre cambios de piezas de desgaste. El granito o el basalto, más duros y abrasivos, acortan ese intervalo. Este es un factor real en el costo total de propiedad, no solo una consideración de precio de compra inicial.
Mantenimiento y Manejo del Desgaste
El desgaste de martillos y revestimiento de impacto es el principal costo recurrente en una trituradora PF. Manejarlo empieza aguas arriba de la máquina misma. La separación magnética o la selección manual antes de que la alimentación llegue al rotor ayuda aquí. Mantiene el metal no triturable alejado de piezas de desgaste que no están diseñadas para absorber ese tipo de impacto.
Tanto los martillos como el revestimiento de impacto son piezas de desgaste. Se espera que necesiten reemplazo periódico, no que duren toda la vida de la máquina. Dar seguimiento a la tasa de desgaste contra el tonelaje procesado da un disparador de reemplazo más preciso que trabajar con un calendario fijo.
Preguntas Frecuentes
¿Por qué la PF usa materiales distintos para el martillo y el revestimiento de impacto?
Los martillos reciben impacto directo y repetido del material de alimentación crudo, lo cual favorece la resistencia al desgaste del hierro de alto cromo. El revestimiento de impacto absorbe colisiones secundarias, más variadas en ángulo, de material ya fracturado, lo cual favorece la tenacidad del acero al manganeso. Emparejar el material con el esfuerzo específico que enfrenta cada pieza logra mejor vida útil que usar un solo material en toda la máquina.
¿Cuántos modelos PF hay disponibles, y qué rango de capacidad cubren?
La línea PF abarca siete modelos. El PF1007 empieza en 30 a 70 toneladas por hora. El PF1520 alcanza 380 a 550 toneladas por hora.
El tamaño del rotor, la abertura de alimentación, y la potencia escalan juntos en toda la gama. Ninguna dimensión determina la capacidad por sí sola.
¿Para qué materiales es más adecuada la trituradora de impacto PF?
La PF maneja bien materiales de dureza media y blanda. Canto rodado, caliza, granito, y basalto son sus aplicaciones típicas. Los materiales más suaves y menos abrasivos, como la caliza, extienden la vida de las piezas de desgaste. Roca más dura y abrasiva procesada en la misma máquina acorta esa vida útil.
¿Por qué el metal no triturable importa más en una trituradora PF que en otros tipos de trituradora?
Los martillos de alto cromo de la PF sacrifican tenacidad para ganar resistencia al desgaste. Un trozo de varilla o un perno perdido puede agrietar un martillo por completo. La máquina no absorbe ese impacto de forma segura.
Mantener el metal no triturable fuera del flujo de alimentación protege piezas de desgaste que no están diseñadas para manejar ese tipo de impacto. La separación magnética o la selección manual es cómo se logra esto.
Referencias y Fuentes
- National Institute of Technology Rourkela — Design and Analysis of a Horizontal Shaft Impact Crusher
- Pit & Quarry — P&Q University Lesson 7: Crushing & Secondary Breaking
- U.S. Patent 11,052,400 — Locking Device for Locking a Hammer to a Rotor in a Horizontal Shaft Impact Crusher
- U.S. Patent 11,000,854 — Rotor Positioning Device
