Trituradora Cónica Hidráulica Monocilíndrica vs Multicilíndrica: Estructura y Rendimiento Comparados
Lo Que Aprenderá en Esta Guía
Una trituradora cónica hidráulica monocilíndrica soporta su eje principal dentro del manguito excéntrico sobre un cojinete de rótula. Una unidad multicilíndrica usa un eje más grueso y corto que se apoya directamente en el bastidor. Esta guía compara las dos máquinas de forma estructural y por rendimiento, no solo por número de cilindros. Está dirigida a un ingeniero o comprador ya decidido por una trituradora cónica hidráulica que elige entre estos dos diseños. Al terminar, usted sabrá qué diferencia estructural realmente impulsa la brecha de capacidad y forma de producto entre ambas.
Panorama General
Ambas máquinas son trituradoras cónicas hidráulicas. Ambas hacen girar una cabeza dentro de una taza para fracturar la roca. La diferencia que importa no es simplemente “un cilindro contra varios.” Es cómo cada diseño soporta su eje principal y distribuye la fuerza de trituración a través del bastidor.
Esa elección estructural se refleja en todo lo demás: la capacidad en distintas durezas de mineral, la forma del producto en ajustes finos, y el precio de compra. Ningún diseño es universalmente mejor. Cada uno conviene a un punto distinto de la escala de dureza y rendimiento.

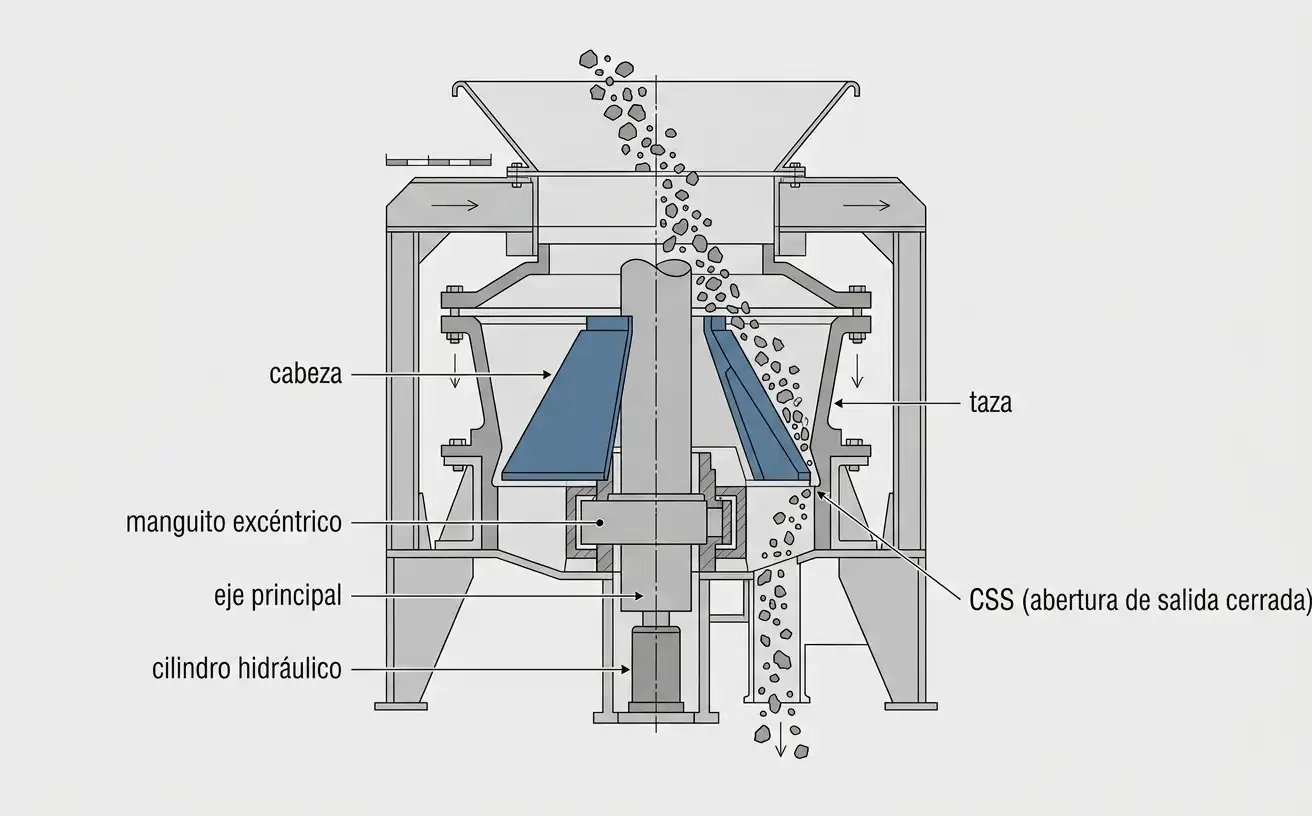

Principio de Funcionamiento
Ambas máquinas comparten el mecanismo básico de la trituradora cónica. Un manguito excéntrico impulsa el eje principal en un movimiento giratorio, haciendo que la cabeza recorra el interior de la taza. Al estrecharse el espacio, la roca se comprime y se fractura. Al ensancharse, el material fracturado baja hacia la descarga.
Un cilindro hidráulico, o varios, fija la abertura de salida (CSS) y absorbe eventos de sobrecarga. Esto es común a ambos diseños. Lo que difiere es cuántos cilindros hacen ese trabajo, y cómo se sostiene el eje principal mientras opera.

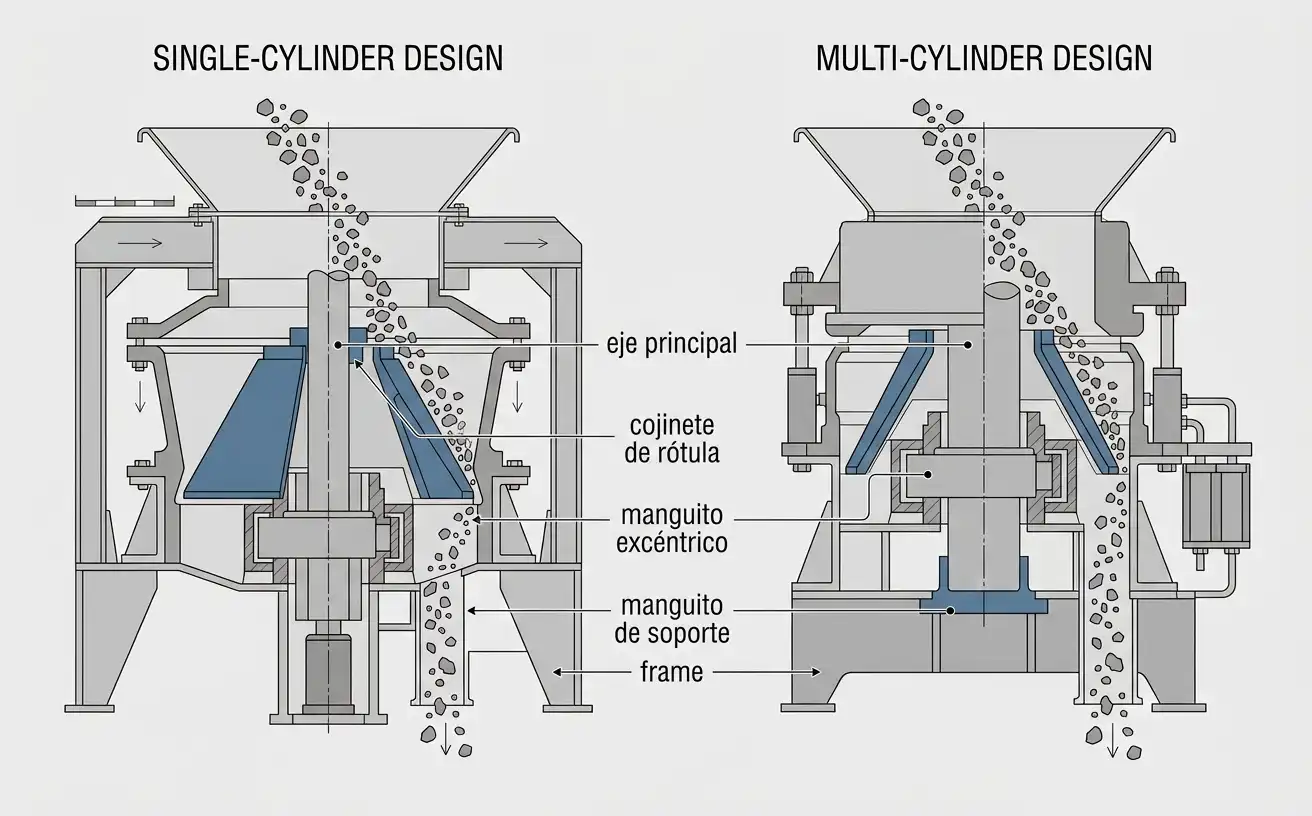

Diferencias Estructurales: Soporte del Eje Principal
Una trituradora cónica hidráulica monocilíndrica soporta su eje principal sobre un cojinete de rótula, asentado dentro del manguito excéntrico. Esto se asemeja al arreglo del eje de una trituradora cónica de resorte tradicional. El eje y la cabeza móvil funcionan como su propio soporte base. El manguito excéntrico impulsa el eje directamente para generar la fuerza de trituración.
Una unidad multicilíndrica usa un arreglo distinto. Su eje principal es más corto y grueso. Está dimensionado para apoyarse directamente en el bastidor, en lugar de dentro del manguito excéntrico. El bastidor mismo carga el peso del rodamiento, lo que da a este diseño una capacidad de carga mayor con el mismo tamaño nominal.
Esta diferencia de soporte es la causa raíz de la mayor parte de la brecha de rendimiento descrita más adelante en esta guía. Un eje soportado por el bastidor maneja fuerzas de trituración mayores de forma más predecible. Un eje que depende solo de un cojinete de rótula y el manguito excéntrico no lo logra en la misma medida.
Diferencias Estructurales: Número de Cilindros y Distribución de Fuerza
Un diseño monocilíndrico usa un cilindro hidráulico, ubicado en la base del eje principal. Ajusta el CSS y absorbe eventos de sobrecarga a través de ese único punto. Esto mantiene el sistema hidráulico compacto y mecánicamente simple.
Un diseño multicilíndrico distribuye ambas funciones entre varios cilindros, comúnmente de dos a seis, dispuestos alrededor del cuerpo de la trituradora. Cada uno contribuye a mantener el ajuste y absorber la carga. Este arreglo distribuido permite que el eje soportado por el bastidor realmente use su mayor capacidad de carga. La fuerza se aplica de forma más uniforme alrededor de la cámara, en lugar de a través de un solo punto central.

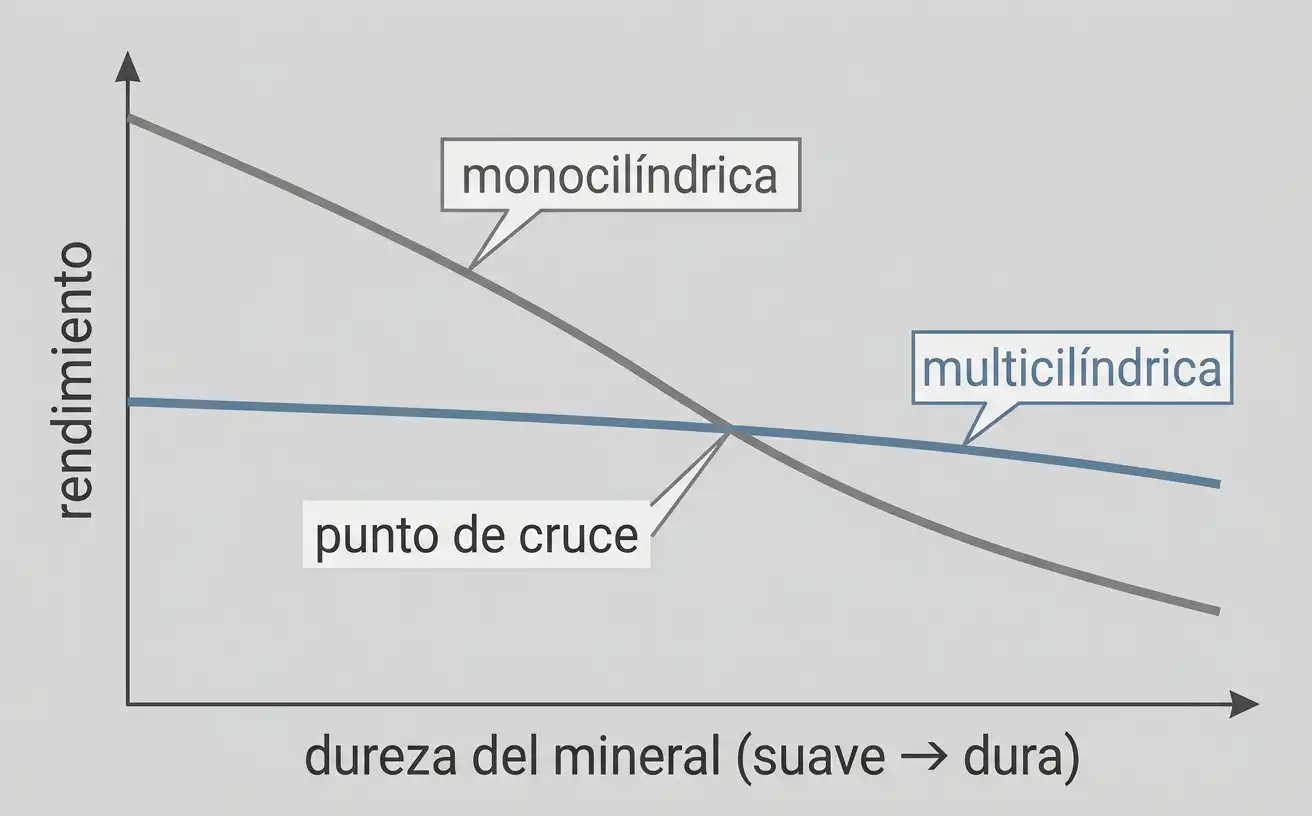

Diferencias de Rendimiento: Capacidad Según la Dureza del Mineral
En mineral suave o intemperizado, una unidad monocilíndrica típicamente entrega mayor rendimiento. Su geometría de cámara es más simple. Su menor resistencia interna deja pasar el material más rápido, cuando la roca misma no exige alta fuerza de trituración.
En mineral medio-duro a duro, una unidad multicilíndrica generalmente rinde mejor. Su mayor capacidad de carga y su fuerza distribuida manejan la resistencia adicional de forma más consistente. Mantiene mejor su capacidad conforme aumenta la dureza. Cuanto más dura la roca, más grande tiende a ser esta brecha.
Diferencias de Rendimiento: Forma del Producto y Trituración Fina
Ambos diseños pueden operar con alimentación de cámara llena, donde la cámara permanece llena de material durante toda la operación. Esto impulsa la trituración entre partículas. Ahí la roca se fractura contra otra roca, además de contra la cabeza y la taza.
La mayor capacidad de carga de una unidad multicilíndrica generalmente sostiene la alimentación de cámara llena de forma más confiable en ajustes finos. Esto produce una trituración entre partículas más consistente. También produce una mayor proporción de partículas finas y cúbicas.
Una unidad monocilíndrica también produce buena forma en ajustes de trituración media. Su salida de trituración fina, sin embargo, contiene típicamente menos de esa misma fracción fina y cúbica.
Comparación de Especificaciones
Tabla 1. Trituradora cónica hidráulica monocilíndrica vs multicilíndrica
| Característica | Monocilíndrica | Multicilíndrica |
|---|---|---|
| Soporte del eje principal | Cojinete de rótula dentro del manguito excéntrico | Eje apoyado directamente en el bastidor |
| Número de cilindros hidráulicos | Uno | Típicamente de dos a seis |
| Dureza de mineral más adecuada | Suave a intemperizada | Media-dura a dura |
| Rendimiento en mineral suave | Mayor | Menor, relativamente |
| Forma de producto en trituración fina | Buena | Generalmente mejor |
| Complejidad estructural | Menor | Mayor |
| Precio de compra típico | Menor | Mayor |
Fuente: clasificación general de la industria para mecanismos de trituradora cónica hidráulica monocilíndrica y multicilíndrica, según se describe comúnmente entre fabricantes de equipo. El conjunto exacto de características varía por modelo y debe confirmarse con la documentación de un proveedor específico.
Cómo Elegir Entre las Dos
La dureza del mineral es el primer filtro. La roca suave o intemperizada favorece una unidad monocilíndrica, ya que ahí el rendimiento importa más que la fuerza máxima. La roca media-dura a dura favorece una unidad multicilíndrica, y cuanto más dura la roca, más fuerte se vuelve esa preferencia.
La forma de producto objetivo es el segundo filtro. Una aplicación con un requisito estricto de cubicidad se beneficia de la unidad multicilíndrica. Su trituración entre partículas es más consistente en ajustes finos. Una aplicación de trituración media, con requisitos de forma menos estrictos, puede operar de forma eficiente en una unidad monocilíndrica.
El presupuesto y la capacidad de mantenimiento cierran la decisión. Una unidad monocilíndrica cuesta menos y es más simple de mantener con mano de obra menos especializada. Una unidad multicilíndrica cuesta más y a menudo necesita técnicos familiarizados con su sistema más complejo. A cambio, entrega un rendimiento más consistente en alimentación más dura y exigente.
Aplicaciones por Material e Industria
Las unidades monocilíndricas convienen a canteras y minas que trabajan roca consistentemente suave o intemperizada. Ahí, el alto rendimiento a menor costo de capital supera la necesidad de máxima fuerza de trituración. Las unidades multicilíndricas convienen a operaciones que trituran granito, basalto y otra roca dura a gran escala. Tanto la capacidad como la forma del producto necesitan mantenerse estables conforme aumenta la dureza.

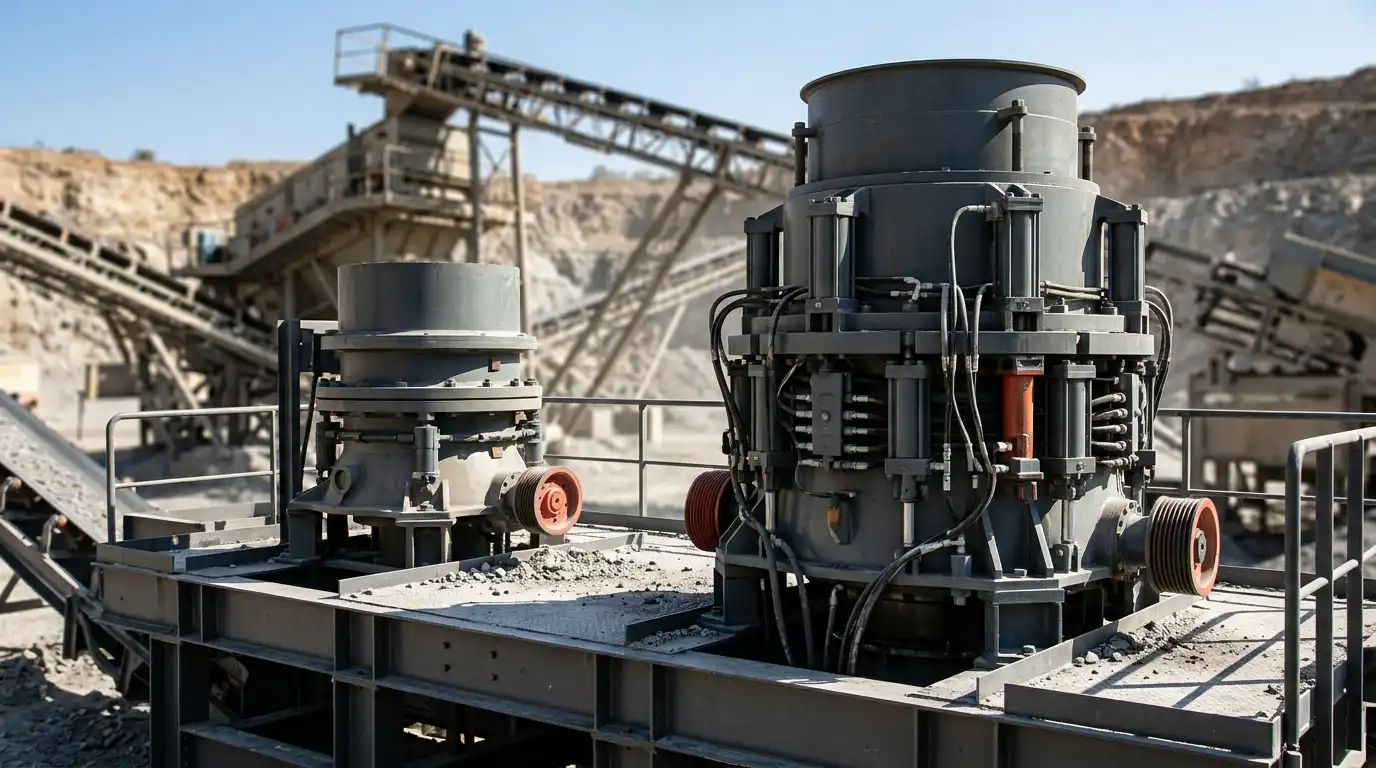

Los dos diseños también se combinan comúnmente en lugar de tratarse como competidores. Una unidad monocilíndrica puede manejar una etapa secundaria más gruesa. Esta alimenta a una unidad multicilíndrica ubicada para la etapa terciaria más fina y dura que le sigue.
Mantenimiento y Costo
La estructura más simple de una unidad monocilíndrica generalmente significa una tasa de falla menor. También significa menos tiempo de paro para el reemplazo rutinario de piezas. Menos cilindros hidráulicos significan menos sellos y conexiones que inspeccionar. Esta es una ventaja real para un sitio sin técnicos dedicados en sistemas hidráulicos.
Una unidad multicilíndrica requiere conocimiento de mantenimiento más especializado. Los diseños modernos, sin embargo, típicamente permiten dar servicio a los componentes principales desde la parte superior o el lateral, sin desarmar el bastidor. Esto compensa parte de la complejidad adicional.
El precio de compra es mayor en el diseño multicilíndrico. Esto refleja su hardware adicional y su construcción de bastidor de mayor capacidad. Los compradores deben sopesar ese sobreprecio contra las ganancias de rendimiento y forma de producto en alimentación más dura.
Preguntas Frecuentes
¿Cuál es la principal diferencia estructural entre una trituradora monocilíndrica y una multicilíndrica?
Una unidad monocilíndrica soporta su eje principal sobre un cojinete de rótula dentro del manguito excéntrico, similar a una trituradora cónica de resorte tradicional. Una unidad multicilíndrica usa un eje más corto y grueso que se apoya directamente en el bastidor. Este carga el peso del rodamiento y soporta fuerzas de trituración mayores.
¿Cuál es mejor para roca dura, la monocilíndrica o la multicilíndrica?
Una trituradora cónica hidráulica multicilíndrica generalmente rinde mejor en roca media-dura a dura. Su eje soportado por el bastidor y sus cilindros hidráulicos distribuidos manejan fuerzas mayores de forma más consistente. El arreglo de cojinete de rótula de un diseño monocilíndrico no lo logra en la misma medida.
¿El número de cilindros por sí solo explica la diferencia de rendimiento?
No. El número de cilindros refleja una elección estructural más profunda: cómo se soporta el eje principal y cómo la fuerza de trituración llega al bastidor. Esa estructura de soporte es lo que impulsa las diferencias de capacidad y forma de producto, no el número de cilindros por sí mismo.
¿Pueden trabajar juntas en la misma planta una trituradora monocilíndrica y una multicilíndrica?
Sí. A menudo se combinan en lugar de tratarse como opciones competidoras. Una unidad monocilíndrica comúnmente maneja una etapa secundaria más gruesa, alimentando a una unidad multicilíndrica ubicada para una etapa terciaria más fina y dura.
