Tipos de Trituradora Cónica: Resorte, Hidráulica Monocilíndrica, Hidráulica Multicilíndrica y Compuesta
Lo Que Aprenderá en Esta Guía
Las trituradoras cónicas se dividen en cuatro categorías: resorte, hidráulica monocilíndrica, hidráulica multicilíndrica y compuesta. Todas usan la misma acción de trituración entre cabeza y taza, pero cada una tiene un mecanismo distinto de protección contra sobrecarga y ajuste de descarga. Esta guía explica qué separa a los cuatro tipos y cuándo conviene cada uno. Está dirigida a un ingeniero o comprador que reduce su lista de opciones para un triturador secundario o terciario, y al terminar, usted podrá relacionar un tipo con la dureza de su mineral y sus necesidades de automatización.
Panorama General
Una trituradora cónica fractura la roca al comprimirla entre una cabeza giratoria y una taza fija. Los cuatro tipos comparten esta acción central. Se diferencian en cómo la máquina se protege del material no triturable, y en cómo el operador ajusta el tamaño del producto.
Las trituradoras de resorte son el diseño más antiguo todavía en uso amplio. Los tipos hidráulicos reemplazan el resorte con uno o más cilindros de aceite. Las trituradoras compuestas conservan el resorte, pero agregan asistencia hidráulica para funciones específicas. La elección correcta depende de la dureza del mineral, las necesidades de automatización y el presupuesto.
Principio de Funcionamiento

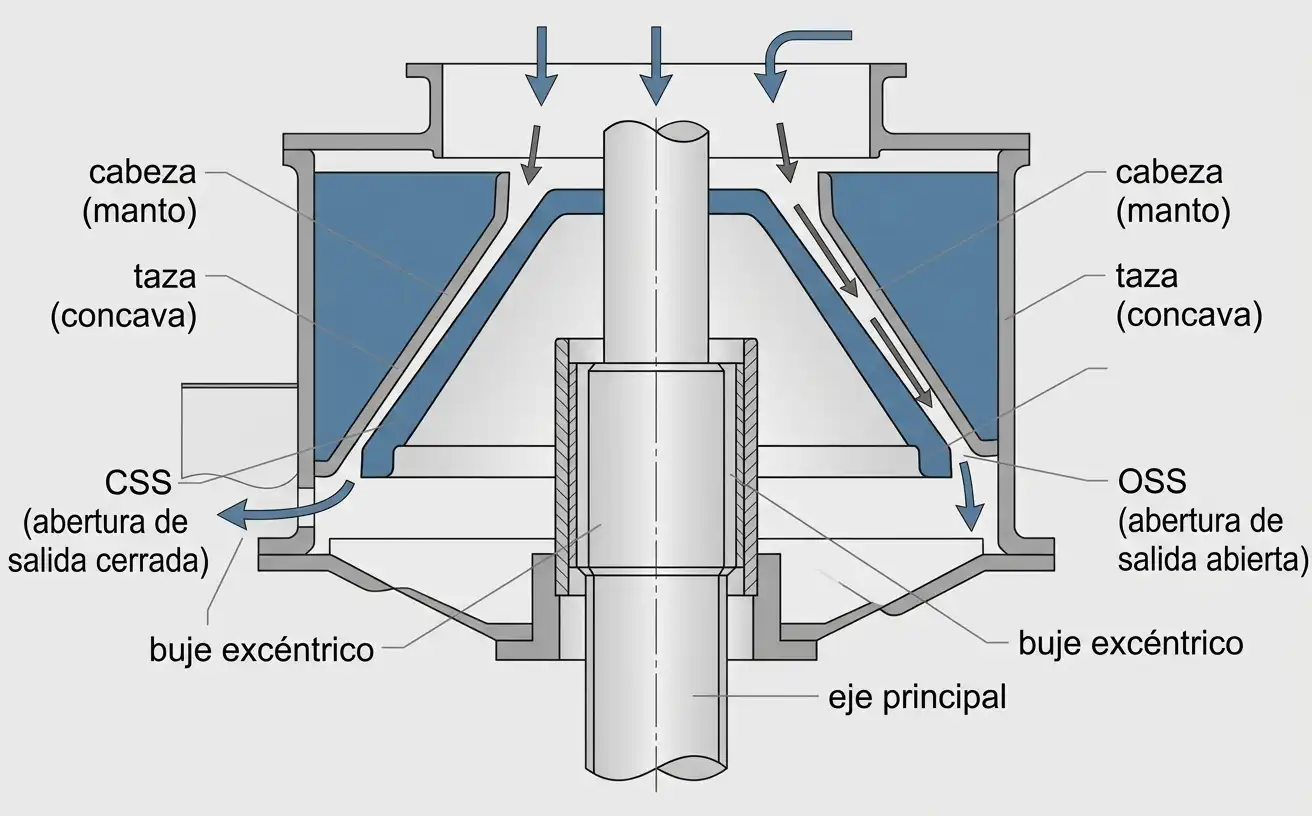

Un buje excéntrico impulsa el eje principal en un movimiento giratorio. Esto hace que la cabeza recorra el interior de la taza en lugar de girar sobre su propio eje. Al estrecharse el espacio, la roca se comprime y se fractura. Al ensancharse, el material fracturado cae más adentro de la cámara.
La abertura de salida cerrada (CSS) es el espacio más estrecho del ciclo. Fija el tamaño máximo del producto. La abertura de salida abierta (OSS) es el espacio más amplio, y gobierna cómo fluye el material hacia abajo.
Buena parte de la fragmentación ocurre entre partículas presionadas unas contra otras. No solo ocurre contra las superficies de la cabeza y la taza. A esto se le llama trituración entre partículas o trituración laminada.

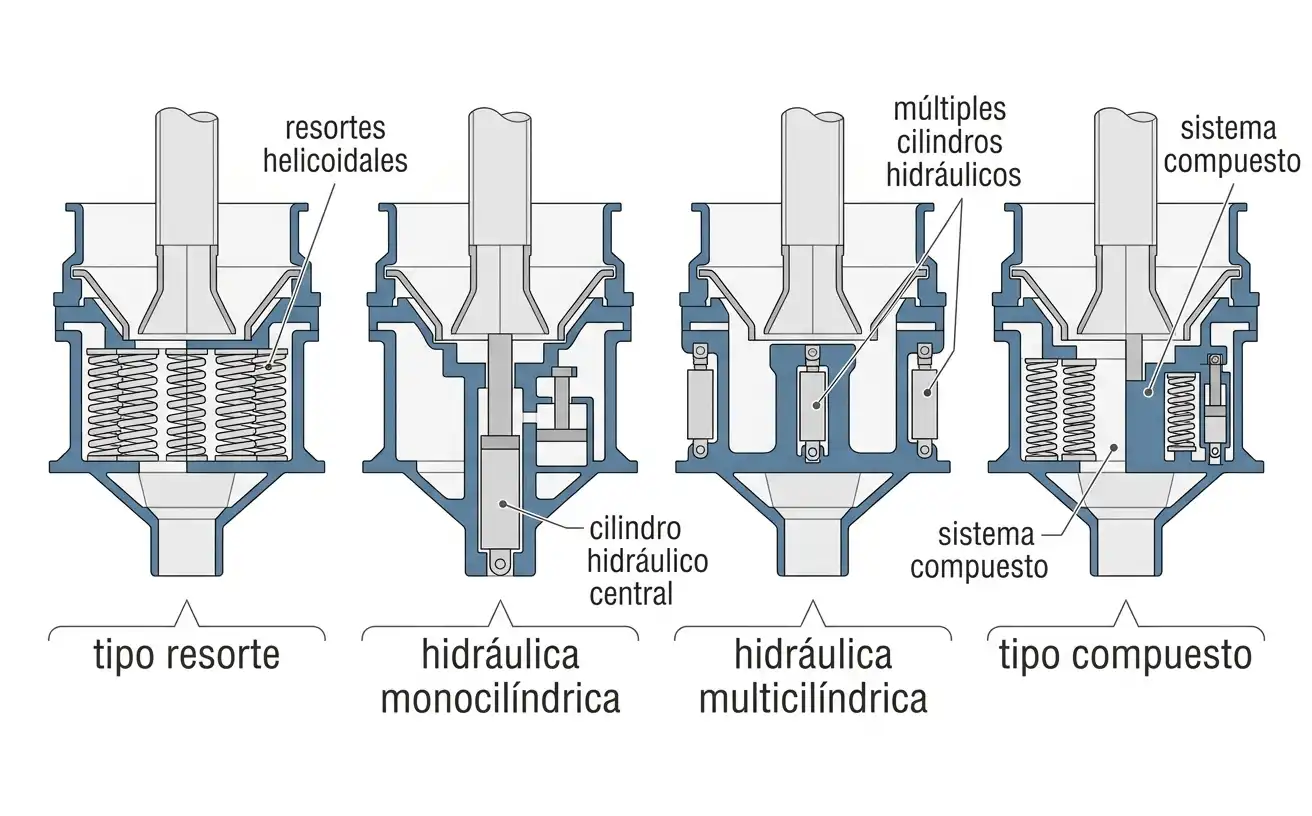

Los Cuatro Tipos
Trituradora Cónica de Resorte
Un anillo de resortes helicoidales rodea el bastidor. Cuando entra un objeto no triturable a la cámara, los resortes se comprimen. Esto permite que la abertura de descarga se ensanche, y el objeto pasa. Una vez que sale, los resortes regresan el bastidor a su posición ajustada.
Este diseño es mecánicamente simple y económico de construir. Despejar un atasco serio suele significar detener la máquina y reajustar la cámara de forma manual. El ajuste del CSS típicamente es un proceso manual con calzas, no de botón.
Una Trituradora Cónica Symons CS es el producto de tipo resorte de este sitio. Su guía documentada de control de alimentación ilustra el modo de falla directamente. Sobrealimentar puede comprimir los resortes por completo, causando bloqueo del resorte y pérdida de la protección contra sobrecarga.
Trituradora Cónica Hidráulica Monocilíndrica
Un cilindro hidráulico grande se ubica en la base del eje principal. Cumple dos funciones. Fija el CSS al subir o bajar el eje. También absorbe eventos de hierro no triturable, dejando caer el eje brevemente en un acumulador antes de reajustarse de forma automática.
Un solo cilindro produce menos fuerza de trituración que un diseño multicilíndrico del mismo tamaño de bastidor. Esto hace que las unidades monocilíndricas sean adecuadas para trituración media en mineral más suave o intemperizado. El rendimiento importa más que la fuerza máxima en ese trabajo.
Una Trituradora Cónica Hidráulica Monocilíndrica HST suele operar con una cámara más inclinada que su contraparte multicilíndrica. Esto acelera la descarga de material hacia una etapa posterior.
Trituradora Cónica Hidráulica Multicilíndrica
Varios cilindros hidráulicos, en lugar de uno, manejan el ajuste y la protección contra sobrecarga juntos. Los cilindros adicionales elevan la fuerza de trituración disponible para el mismo tamaño de bastidor. Por eso este tipo generalmente supera a las máquinas monocilíndricas en mineral más duro.
Los diseños multicilíndricos suelen combinarse con una cámara de volumen constante. Esto mantiene estable la abertura de alimentación conforme se desgastan los revestimientos, en lugar de dejarla variar. Combinado con una fuerte acción de trituración entre partículas, típicamente produce un producto más cúbico.
Una Trituradora Cónica Hidráulica Multicilíndrica HP suele combinarse con una unidad monocilíndrica en una línea de dos etapas. La geometría de cámara de cada máquina maneja una parte distinta del rango de tamaños.
Trituradora Cónica Compuesta
Una trituradora cónica compuesta conserva el resorte como su elemento de seguridad principal. Agrega un cilindro hidráulico para funciones específicas, típicamente limpieza de cámara o ajuste de salida. Los cilindros hidráulicos no reemplazan por completo el papel de protección del resorte.
La intención es conservar el menor costo del tipo resorte. Al mismo tiempo, elimina parte de las desventajas de intervención manual.
La terminología aquí es genuinamente inconsistente en toda la industria. Algunos fabricantes usan “trituradora cónica compuesta” y “trituradora Symons” de forma intercambiable. El nombre histórico Symons, sin embargo, se refiere específicamente al diseño original de tipo resorte. Un comprador debe confirmar exactamente qué mecanismo incluye un listado “compuesto.”
Tabla 1. Comparación de tipos de trituradora cónica
| Tipo | Mecanismo de sobrecarga | Ajuste de CSS | Trabajo típico |
|---|---|---|---|
| Resorte | Compresión de resorte helicoidal | Manual, con calzas | Trituración media, menor costo |
| Hidráulica monocilíndrica | Caída hidráulica al acumulador | Hidráulico, directo | Trituración media, mineral suave a medio |
| Hidráulica multicilíndrica | Múltiples cilindros hidráulicos | Hidráulico, automatizado | Trituración media a fina, mineral más duro |
| Compuesta | Resorte, con asistencia hidráulica parcial | Varía por fabricante | Ruta de mejora desde el tipo resorte |
Fuente: clasificación general de la industria para tipos de trituradora cónica, según se describe comúnmente entre fabricantes de equipo. El conjunto exacto de características bajo “compuesta” varía y debe confirmarse con la documentación de un proveedor específico.

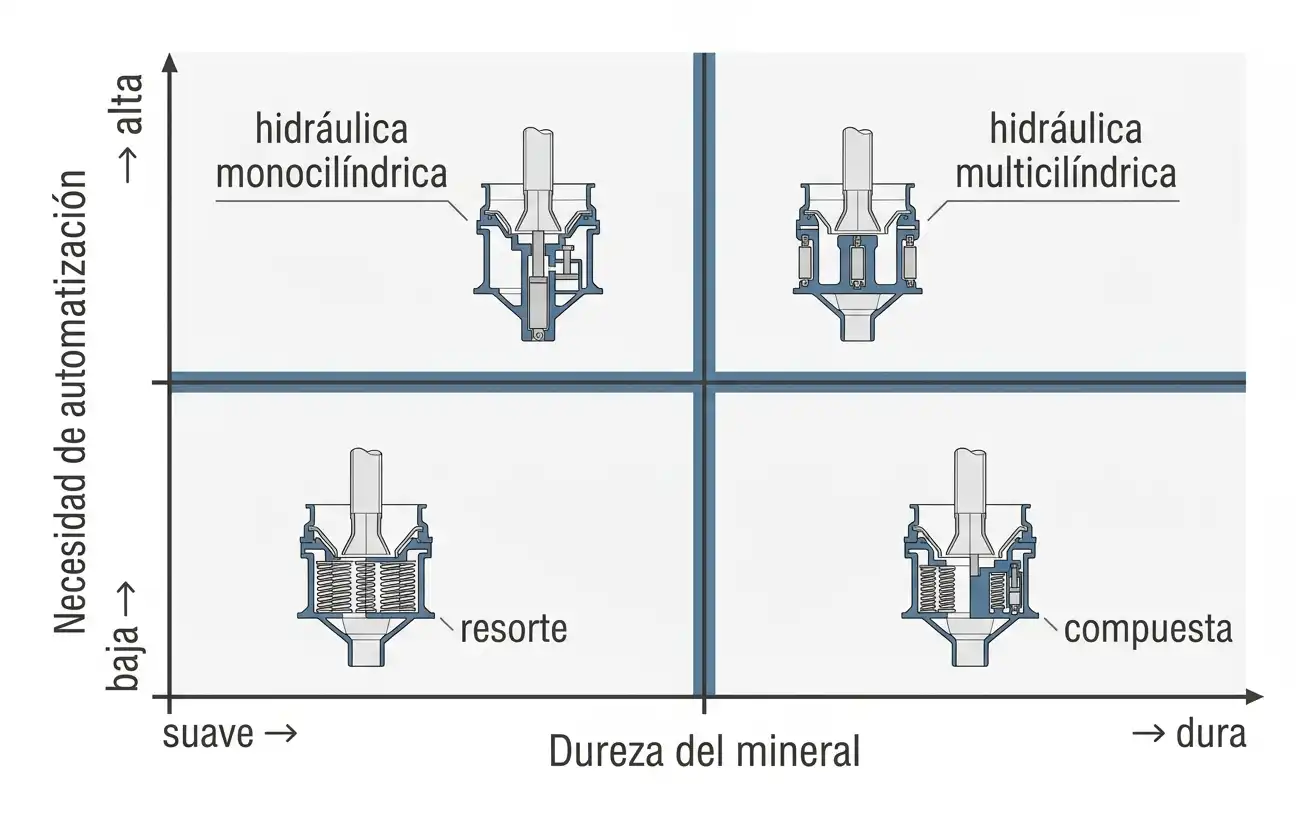

Cómo Elegir Entre los Cuatro Tipos
La dureza del mineral es el primer filtro. La roca más dura y abrasiva favorece los diseños hidráulicos multicilíndricos. Su fuerza de trituración adicional y su cámara de volumen constante resisten mejor bajo trabajo sostenido de alto esfuerzo. El mineral más suave o intemperizado suele operar de forma eficiente en una unidad monocilíndrica a menor costo de capital.
Las necesidades de automatización importan después. Un sitio remoto o con poco personal se beneficia del reinicio automático por sobrecarga de un tipo hidráulico. El proceso manual de limpieza de cámara de una trituradora de resorte necesita un técnico en sitio. Una operación con supervisión cercana y presupuesto modesto puede encontrar adecuada una unidad de resorte o compuesta.
El presupuesto y el ciclo de trabajo cierran la decisión. Las trituradoras de resorte tienen el menor precio de compra, pero el mayor costo de mano de obra por evento de sobrecarga. Las unidades hidráulicas multicilíndricas cuestan más al inicio, pero reducen el tiempo de paro no planeado en líneas continuas de alto tonelaje.
Aplicaciones por Material y Etapa de Trituración

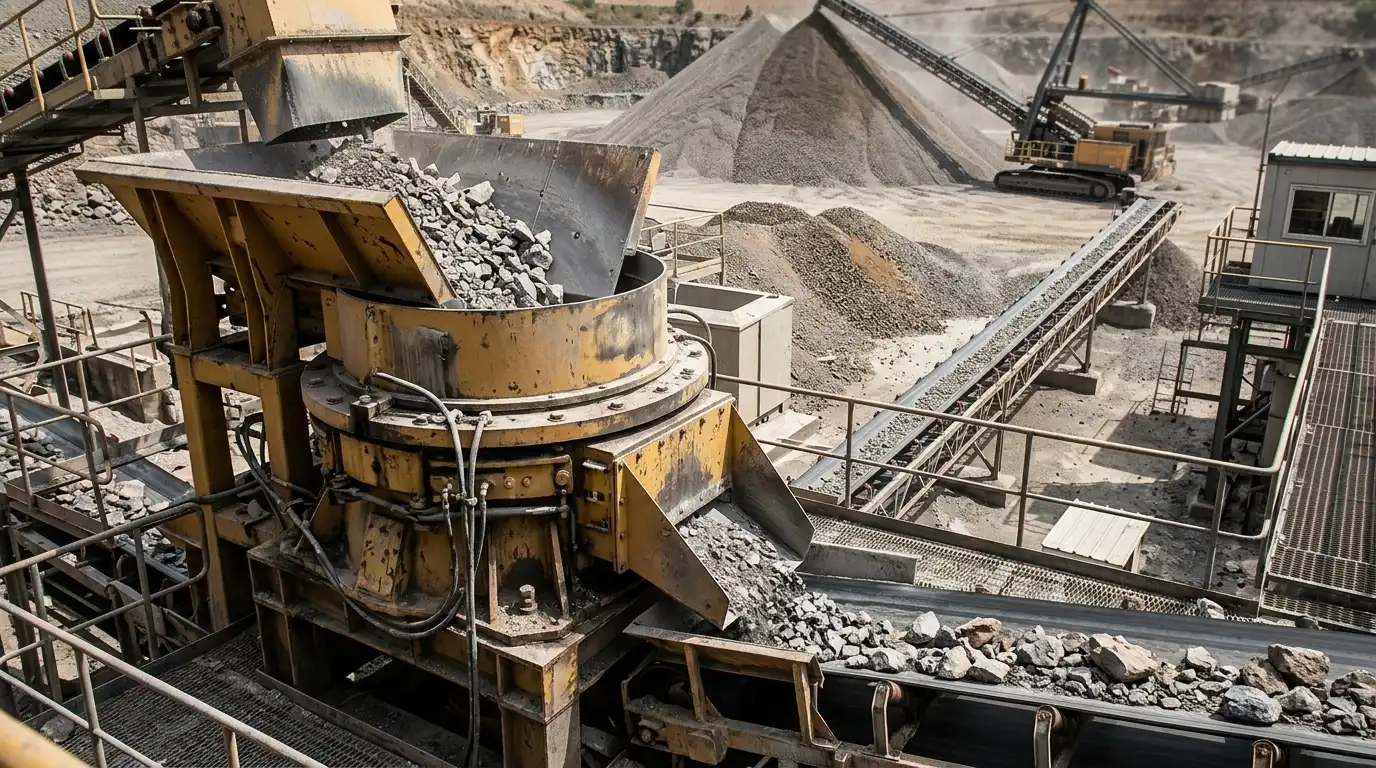

Las trituradoras cónicas generalmente trabajan en etapas secundaria y terciaria, recibiendo alimentación ya reducida por una trituradora primaria de quijada o giratoria. Una planta de trituración de basalto de 200 t/h ilustra una unidad hidráulica multicilíndrica manejando roca de alta dureza en esa etapa.
Una planta de trituración de basalto de 200–250 t/h muestra una unidad monocilíndrica y una multicilíndrica combinadas en secuencia. Cada una maneja una parte distinta del rango de tamaños.
La alimentación más suave y menos abrasiva, como la piedra de río, suele funcionar bien en una unidad monocilíndrica o de resorte. Una planta de trituración de piedras de río de 200 t/h muestra esta combinación a escala de producción. Una planta de producción de agregados de 100–150 t/h muestra una unidad tipo resorte en una línea general de agregados. Ahí, el control de la tasa de alimentación importa más.
Mantenimiento y Piezas de Desgaste
Los revestimientos de cabeza y taza son las piezas de desgaste principales en los cuatro tipos, típicamente de acero al manganeso. Ambos se desgastan en un patrón ligado a la granulometría de alimentación y al CSS. La frecuencia de reemplazo de revestimientos depende mucho más de la abrasividad del mineral que del tipo de trituradora en uso.
El mantenimiento del tipo resorte se centra en los resortes mismos y en el procedimiento manual de limpieza de cámara. Un atasco sin resolver arriesga el bloqueo del resorte. Los tipos hidráulicos trasladan esa carga de mantenimiento al circuito hidráulico en su lugar. El estado de los sellos, la limpieza del fluido y la función del acumulador necesitan inspección programada.
Costo y Adquisición
El precio de compra generalmente aumenta desde resorte hasta monocilíndrica y luego multicilíndrica hidráulica. Esto refleja el hardware hidráulico adicional y la automatización en cada paso. Una unidad compuesta típicamente se ubica entre el precio de resorte y el de hidráulica monocilíndrica.
Los compradores deben evaluar el costo total de propiedad, no solo el precio de compra. El menor costo inicial de una trituradora de resorte puede compensarse con paros frecuentes por limpieza manual de sobrecarga. Esto importa más en un sitio con material no triturable impredecible. El precio mayor de una unidad multicilíndrica es más fácil de justificar donde el costo del tiempo de paro domina la comparación.
Preguntas Frecuentes
¿Cuál es la diferencia entre una trituradora cónica de resorte y una hidráulica?
Una trituradora cónica de resorte usa resortes helicoidales para protección contra sobrecarga y ajuste manual del CSS con calzas. Una trituradora cónica hidráulica usa uno o más cilindros de aceite para ambas funciones, con reinicio automático por sobrecarga y ajuste automatizado.
¿Qué tipo de trituradora cónica es mejor para roca dura?
Las trituradoras cónicas hidráulicas multicilíndricas generalmente manejan mejor la roca dura y abrasiva. Sus múltiples cilindros aportan más fuerza de trituración que un diseño monocilíndrico del mismo tamaño de bastidor. Una cámara de volumen constante también resiste la variación conforme se desgastan los revestimientos.
¿Qué es una trituradora cónica compuesta?
Una trituradora cónica compuesta conserva el resorte como su elemento principal de sobrecarga. Agrega un cilindro hidráulico para una función específica, típicamente limpieza de cámara o ajuste de salida. La terminología varía según el fabricante. Algunos proveedores usan “compuesta” y “Symons” de forma intercambiable, a pesar de que el nombre histórico Symons se refiere al diseño original de tipo resorte.
¿Las trituradoras hidráulicas monocilíndrica y multicilíndrica usan el mismo método de ajuste?
Ambas usan cilindros hidráulicos en lugar de un resorte. Una unidad monocilíndrica ajusta el CSS subiendo o bajando el eje principal con un solo cilindro. Una unidad multicilíndrica coordina varios cilindros a la vez, lo que generalmente permite un control automatizado más fino en mineral más duro.
