Rodamiento del Rodillo de Molienda del Molino Raymond: Ciclo de Engrase y Monitoreo de Temperatura
Lo Que Aprenderá en Esta Guía
El rodamiento del rodillo de molienda de un molino Raymond opera más caliente y más exigido que la mayoría de los rodamientos de una planta. Ahí, la vida útil de la grasa depende más de la temperatura que de cualquier intervalo fijo en el calendario. Esta guía explica qué determina el ciclo de engrase de este rodamiento específico, por qué el monitoreo de temperatura importa más aquí que en otras partes del molino, y cómo reconocer el sub-engrase y el sobre-engrase antes de que causen una falla. Está dirigida a un técnico de mantenimiento o ingeniero de confiabilidad responsable de un molino Raymond, y al terminar, usted podrá fijar un programa de engrase basado en las condiciones reales de operación, no en un hábito genérico basado en el calendario.

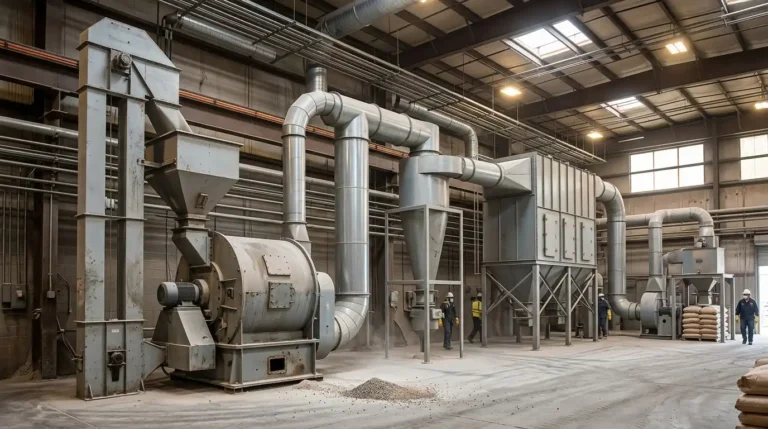

Dónde Se Ubica Este Rodamiento en el Molino

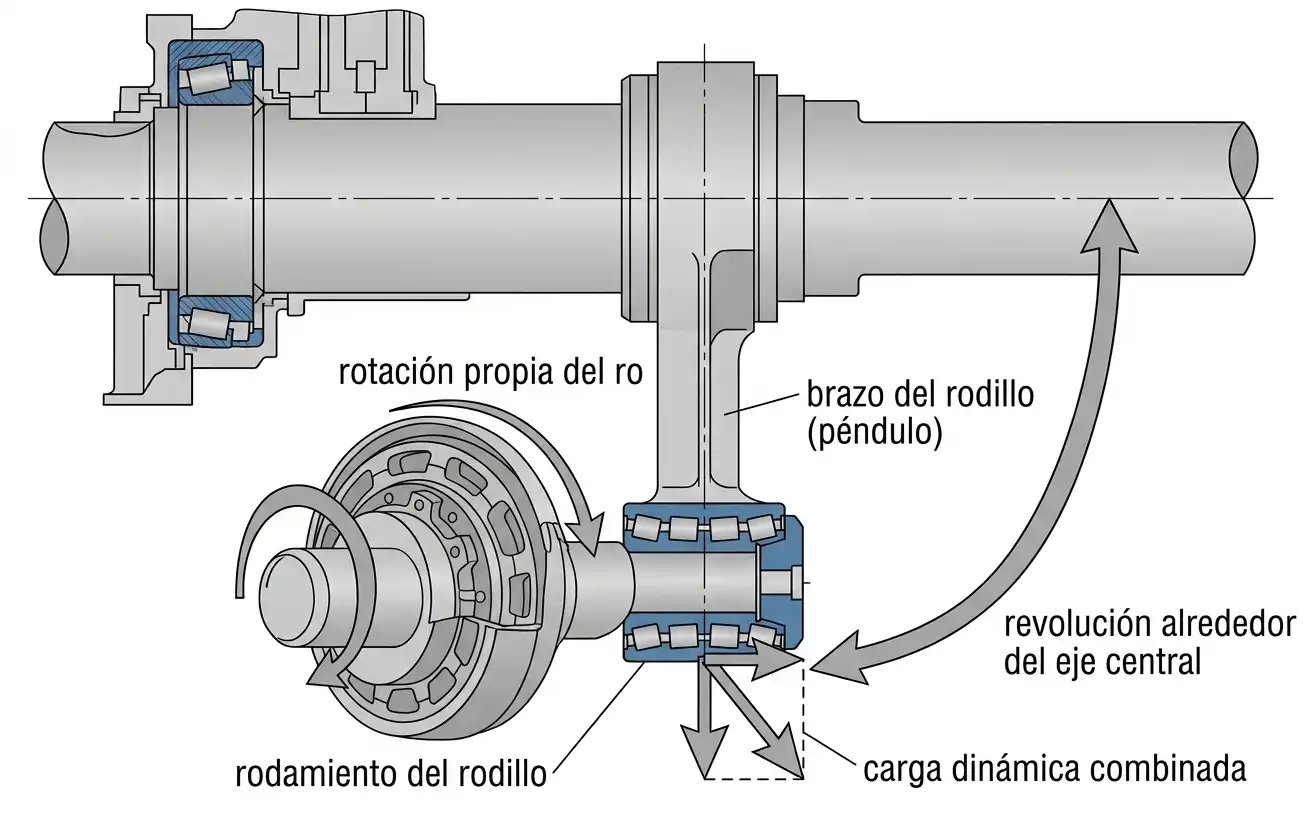

El rodillo de molienda no solo se abre hacia afuera por fuerza centrífuga. También gira sobre su propio eje, impulsado por el contacto de fricción contra el anillo de molienda. Ese giro ocurre en un rodamiento ubicado en el propio eje del rodillo, separado del rodamiento del eje principal que soporta la araña giratoria central.
Esta distinción importa para la lubricación. El rodamiento del eje principal de un molino típicamente está dentro de un circuito de aceite centralizado, ya que permanece en una posición fija respecto a la carcasa. El rodamiento del rodillo está en el extremo de un brazo pendular que se balancea. Eso hace impráctica una línea de aceite fija. La lubricación con grasa, aplicada mediante una boquilla o un sistema automático, es la solución práctica para un rodamiento en esta ubicación.
Qué Determina el Ciclo de Engrase
El rodamiento del rodillo experimenta dos movimientos a la vez. Gira alrededor de su propio eje. Ese eje también gira alrededor del eje central conforme se mueve la araña. Este patrón de carga combinado es más severo que el de un rodamiento simple de eje giratorio en una máquina estacionaria.
La vida útil de la grasa en un rodamiento se estima a partir de su factor de velocidad. Este factor se calcula multiplicando la velocidad rotacional por el diámetro medio del rodamiento. Los factores de velocidad más altos exigen intervalos más cortos y, pasado cierto punto, grasas formuladas para servicio de alta velocidad.
El tipo de rodamiento también importa. Los rodamientos de rodillos cilíndricos suelen necesitar aproximadamente el doble de frecuencia de reengrase que un rodamiento de bolas equivalente. Los rodamientos de rodillos esféricos lo necesitan con más frecuencia aún. El mayor contacto por deslizamiento genera más calor a la misma carga y velocidad.
La consistencia de la grasa importa tanto como el intervalo mismo. La grasa se clasifica en la escala NLGI, de 000 (casi fluida) a 6 (sólida). NLGI 2 es el estándar de uso general para la mayoría de los rodamientos industriales.
Un rodamiento expuesto a calor sostenido, como el del rodillo de molienda, suele necesitar algo distinto. Requiere una grasa formulada para servicio a alta temperatura. Un producto de grado estándar elegido solo por su consistencia no es suficiente.
Por Qué la Temperatura lo Determina Todo
La grasa no falla simplemente porque se agote. Falla por envejecimiento. El aceite base se oxida, el espesante se degrada mecánicamente, y la tasa de liberación de aceite que mantiene lubricados los contactos rodantes cae. La temperatura es el acelerador más fuerte de ese envejecimiento.
Una regla práctica de ingeniería muy usada indica algo específico. La vida útil de la grasa se reduce aproximadamente a la mitad por cada 10 a 15°C de aumento sobre una referencia cercana a 70°C. Un rodamiento a 100°C puede tener una vida útil de grasa apenas una fracción de la que tendría a 70°C.
Esta no es una relación lineal. Se vuelve más pronunciada conforme sube la temperatura. Por eso un intervalo de engrase fijo, establecido una vez y nunca revisado, se vuelve incorrecto tan pronto cambia la temperatura de operación.
Un rodamiento de rodillo de molienda opera más caliente que la mayoría de los rodamientos de planta, casi por diseño. Está cerca de la zona de fricción e impacto donde el rodillo hace contacto con el anillo. El mismo intervalo basado en calendario se usa a veces en otra parte de la planta, para un rodamiento frío y con poca carga. Aplicado aquí, sub-engrasa este rodamiento de forma sistemática.

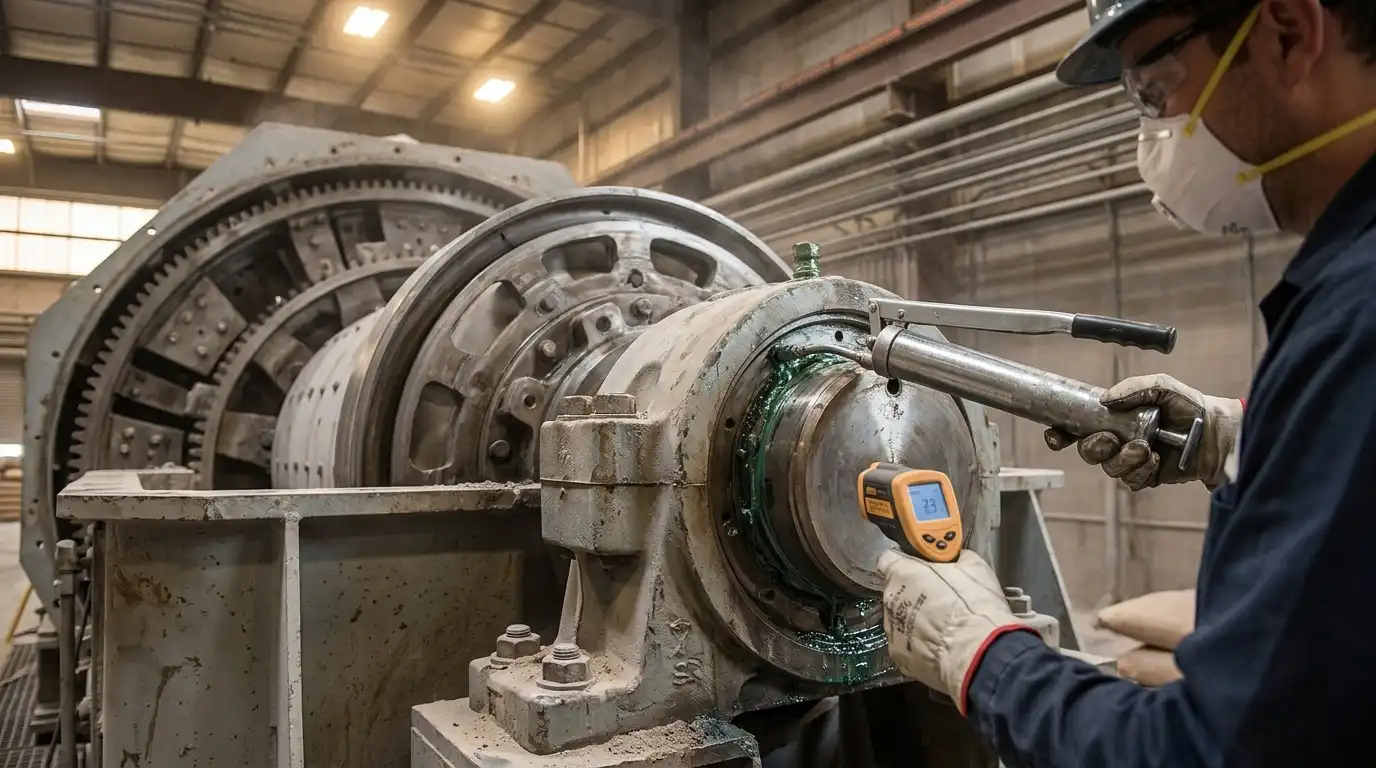

Monitoreo de Temperatura en la Práctica

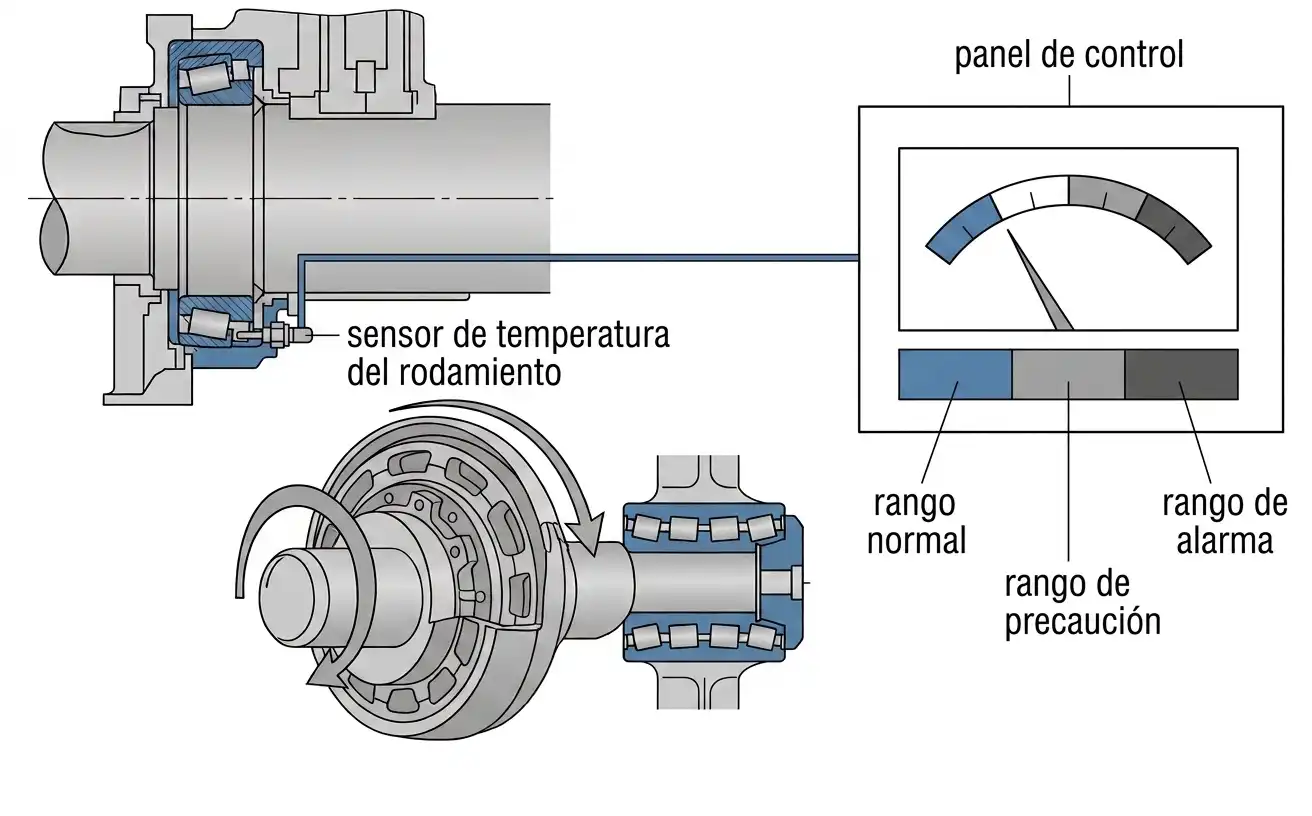

El monitoreo de temperatura convierte una suposición en una medición. Un sensor en la carcasa del rodamiento envía una lectura en tiempo real al sistema de control del molino. Esto reemplaza un calendario fijo de reengrase con un programa que responde a las condiciones reales.
Esto encaja de forma natural en el circuito de monitoreo del molino. Ese mismo circuito de corriente y vibración gobierna la tasa de alimentación en un sistema de molino Raymond bien especificado.
Fijar los umbrales de alarma requiere primero una línea base. La temperatura normal de operación de un rodamiento bajo carga estable establece el punto de referencia. Un aumento de apenas 10 a 15°C sobre esa línea base es la señal para investigar, no para esperar a una inspección programada.
Un aumento súbito de temperatura, en lugar de uno gradual, apunta hacia un problema distinto. Contaminación, un sello fallado, o daño mecánico real son más probables que el simple envejecimiento de la grasa.

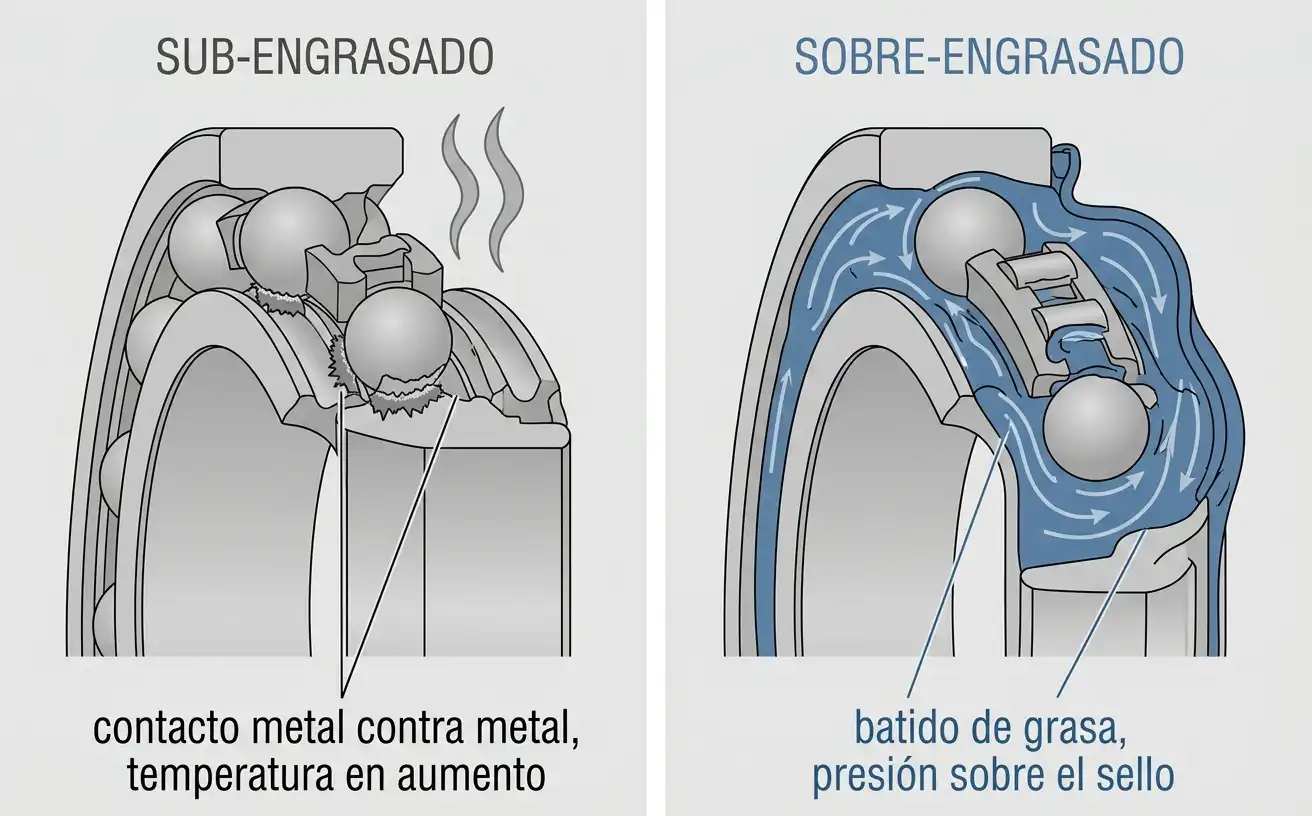

Reconocer el Sub-Engrase y el Sobre-Engrase
El sub-engrase se manifiesta como aumento de temperatura, aumento de vibración, o ambos. El contacto metal contra metal entre los elementos rodantes y la pista aumenta la fricción directamente. Si no se atiende, esto progresa hacia descascarillado y eventual agarrotamiento. Esa falla, en la inspección, parece desgaste normal, pero se origina en la falta de grasa.
El sobre-engrase causa un problema distinto. El exceso de grasa dentro de la carcasa es batido por los elementos rodantes. Esto genera su propio calor y puede subir la temperatura en lugar de bajarla.
También puede reventar los sellos bajo presión, dejando entrar contaminación. Más grasa no es una opción segura por defecto cuando la cantidad correcta es incierta.
Una Lista de Verificación Práctica de Engrase y Monitoreo
- Confirme que el tipo de grasa coincide con el rango de temperatura de operación del rodamiento, no solo con su grado de consistencia NLGI.
- Establezca una temperatura base del rodamiento bajo carga de operación normal y estable.
- Fije el intervalo de engrase a partir del factor de velocidad y el tipo de rodamiento, y acórtelo si la temperatura medida supera el punto de referencia del fabricante de la grasa.
- Trate un aumento sostenido de temperatura de 10 a 15°C sobre la línea base como un disparador de inspección, no como un punto de mantenimiento programado para posponer.
- Trate un aumento súbito de temperatura como una categoría de problema distinta al envejecimiento gradual de la grasa, e investigue específicamente contaminación o falla de sello.
Costo de Hacerlo Mal
Una falla de rodamiento por lubricación incorrecta rara vez se anuncia a sí misma como un problema de lubricación. Aparece como un paro no planeado del molino. El rodamiento del rodillo está en una ubicación que no es rápida de acceder ni de reemplazar.
Un rodamiento en un eje de fácil acceso en otra parte de la planta es un trabajo mucho más simple. La comparación de costos favorece fuertemente al monitoreo. Un sensor de temperatura y un programa de engrase calculado correctamente cuestan mucho menos que un desarme no planeado.
También cuestan menos que la producción perdida durante el paro. El desgaste de rodillo y anillo que a menudo acompaña a un rodamiento caliente y sub-lubricado suma un costo adicional antes de la falla total.
Preguntas Frecuentes
¿Por qué el rodamiento del rodillo de molienda necesita grasa en lugar del sistema de aceite central del molino?
El rodamiento del rodillo está en el extremo de un brazo pendular que se balancea. Eso hace impráctica una línea de aceite fija. La grasa, aplicada mediante una boquilla o un sistema automático, es el método práctico para un rodamiento en esta ubicación móvil. El rodamiento del eje principal, en cambio, puede usar un circuito de aceite fijo.
¿Cuánto afecta realmente la temperatura al ciclo de engrase?
Una regla práctica muy usada resume esto en un solo dato. La vida útil de la grasa se reduce a la mitad por cada 10 a 15°C de aumento sobre una referencia cercana a 70°C. Un rodamiento significativamente más caliente que esa referencia necesita un intervalo proporcionalmente más corto. No debe usar el mismo programa basado en calendario que un rodamiento frío.
¿Cuál es la diferencia entre los síntomas de sub-engrase y sobre-engrase?
El sub-engrase típicamente se manifiesta como aumento de temperatura y de vibración, por el mayor contacto metal contra metal. El sobre-engrase se manifiesta como calor excesivo por el batido dentro de la carcasa, y puede reventar los sellos bajo presión. Ambos causan falla prematura, por mecanismos distintos.
¿Debe el monitoreo de temperatura reemplazar por completo un programa de engrase fijo?
No por completo. Un intervalo base calculado, según el tipo de rodamiento y su factor de velocidad, sigue siendo el punto de partida. El monitoreo de temperatura ajusta esa línea base según las condiciones reales. Acorta el intervalo cuando la temperatura sube, en lugar de reemplazar el cálculo por completo.
