Tipos de Molino de Molienda Minera: Dónde Encaja el Molino Raymond
Lo Que Aprenderá en Esta Guía
Los molinos de molienda minera se agrupan en algunas familias de mecanismo: molinos de volteo, molinos de anillo y rodillo como el Raymond, molinos de impacto con clasificación de aire, y molinos de compresión de lecho. Cada uno ocupa una posición distinta en la escala de finura y conviene a materiales distintos. Esta guía recorre ese panorama y ubica al molino Raymond dentro de él específicamente. Está dirigida a un ingeniero o comprador que reduce una categoría de molino, y al terminar, usted sabrá si un molino Raymond conviene a su material y objetivo de finura.
Panorama General

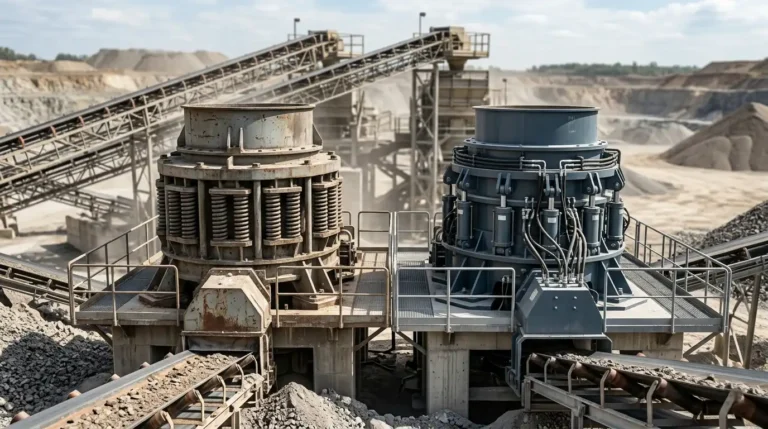

Un circuito de trituración reduce la roca a un tamaño manejable. Un molino de molienda toma esa alimentación reducida y la convierte en polvo, a una finura que una trituradora no puede alcanzar. Las familias de molino se diferencian principalmente en el mecanismo. Algunos hacen voltear medio contra el material. Algunos comprimen el material entre un anillo y rodillos. Algunos dependen de clasificación de aire interna. Algunos comprimen un lecho de partículas directamente.
El molino Raymond pertenece a la familia de anillo y rodillo. No es una solución universal de molienda. No compite con cada otro tipo de molino por el mismo trabajo. Su posición en el panorama depende de dos cosas: el rango de finura que alcanza de forma eficiente, y el material de alimentación que puede procesar sin desgaste excesivo.

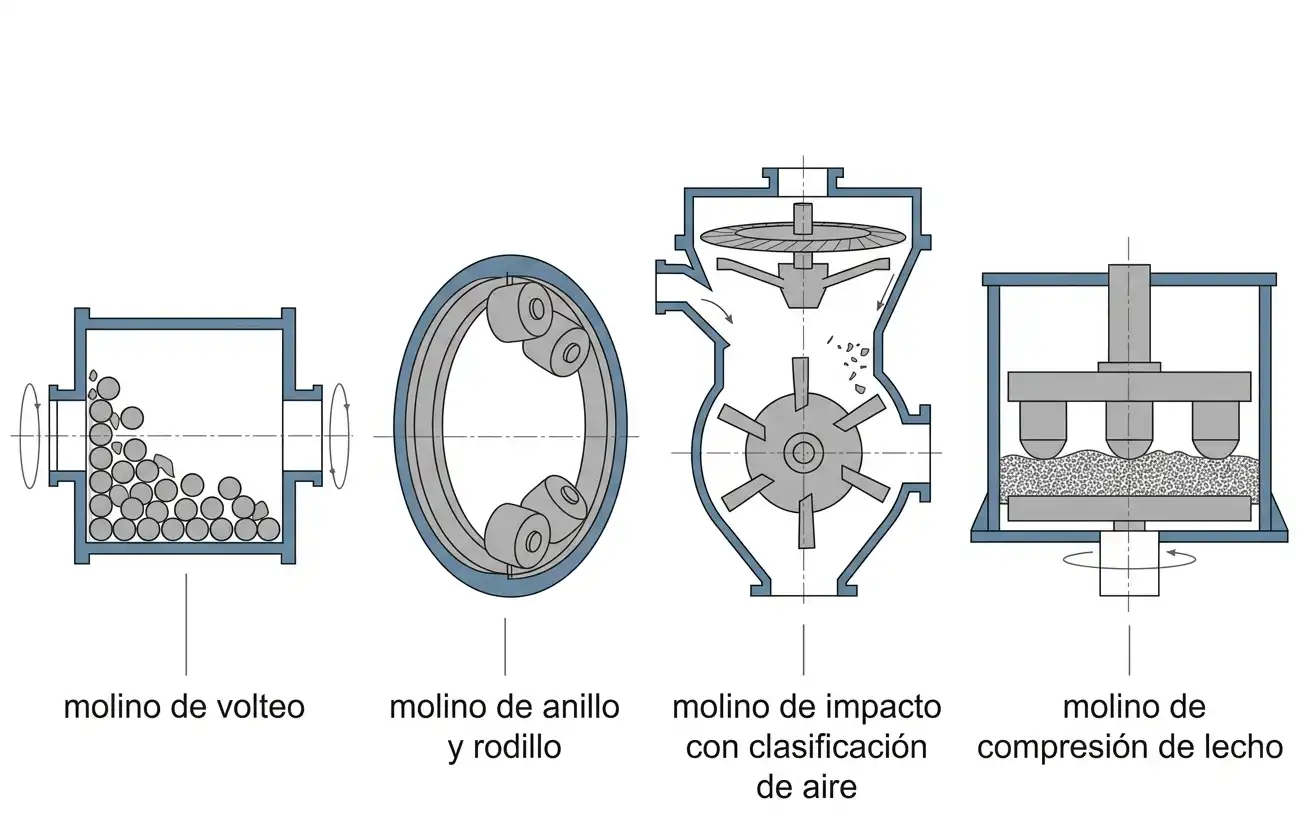

El Panorama de Molinos por Mecanismo
Los molinos de volteo reducen el tamaño de partícula por impacto y atrición. El medio de acero o cerámica, o a veces el propio mineral, sube y cae dentro de un casco giratorio. Los molinos de bolas, de barras y SAG pertenecen a esta familia. Generalmente pueden operar en húmedo o en seco.
Los molinos de anillo y rodillo comprimen el material entre un anillo fijo y rodillos que se abren hacia afuera por fuerza centrífuga. El molino Raymond es el ejemplo más conocido. Este mecanismo opera solo en seco. Aplica la fuerza de forma más directa que un molino de volteo, lo que generalmente reduce el consumo de energía por tonelada procesada.
Los molinos de impacto con clasificación de aire combinan una etapa de molienda por impacto con un clasificador interno. El clasificador separa continuamente las partículas terminadas de las que necesitan más molienda. Este diseño de circuito cerrado permite algo importante. Un molino ultrafino mantiene así una salida consistente muy por debajo de lo que un molino de volteo o de anillo puede alcanzar.
Los molinos de compresión de lecho incluyen los molinos verticales de rodillos. Aplican fuerza a través de un lecho de partículas, entre rodillos y una mesa giratoria. Este mecanismo generalmente usa menos energía por tonelada que los molinos de volteo. El equipo cuesta más, sin embargo, y necesita una alimentación más consistente.

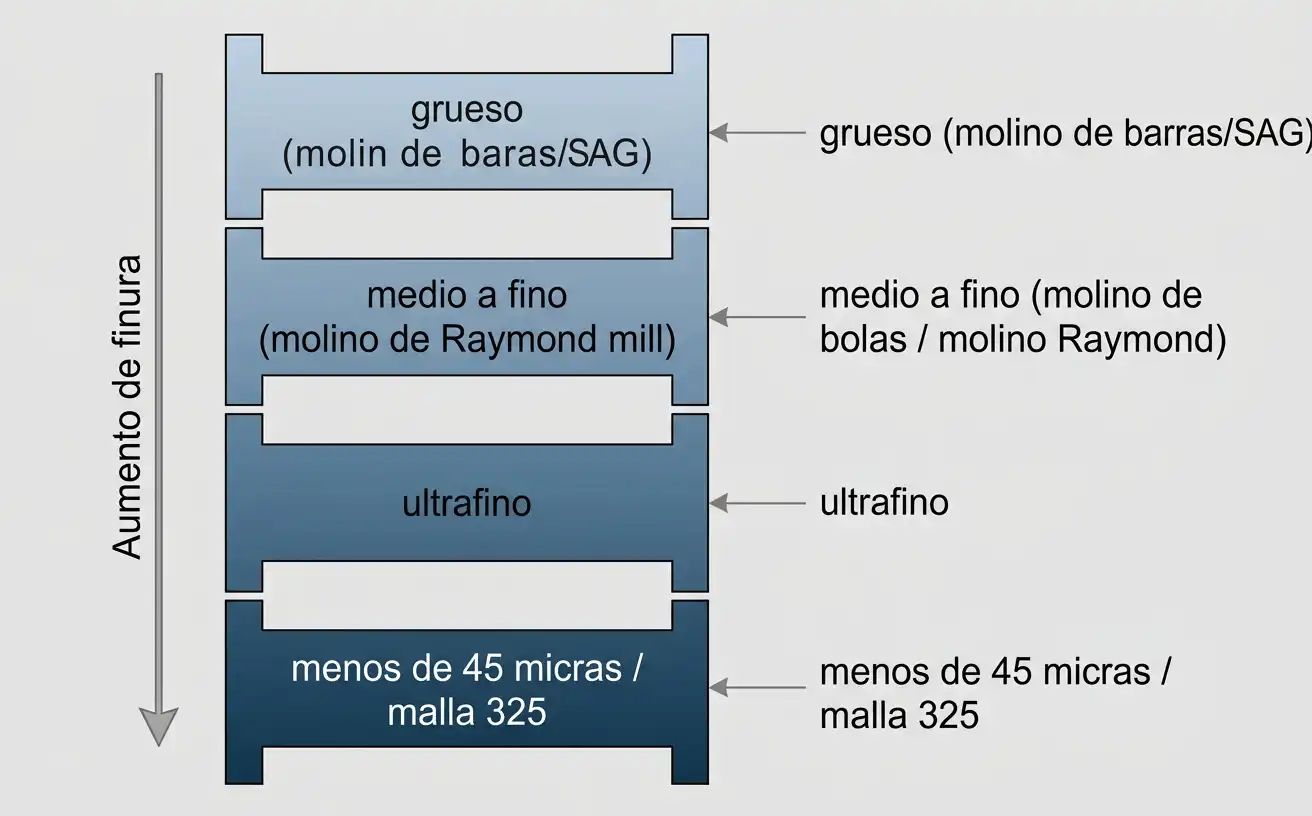

La Escalera de Finura
El objetivo de finura es la variable individual que más rápido reduce la elección de molino. La molienda gruesa de etapa primaria usa molinos de barras o SAG. Estos preparan la alimentación en lugar de producir polvo terminado.
La molienda media a fina va de 45 a 150 micras, aproximadamente. Ahí operan tanto el molino de bolas como el Raymond, aunque para tipos de alimentación distintos.
Por debajo de unas 45 micras, o malla 325 según la designación de tamiz ASTM E11, cambia la opción óptima. Un molino ultrafino con clasificación de aire generalmente supera a los otros dos en ese punto. Una comparación completa del molino de bolas horizontal frente a otros molinos de molienda cubre este límite de finura con todo detalle. Incluye tablas de especificación lado a lado.

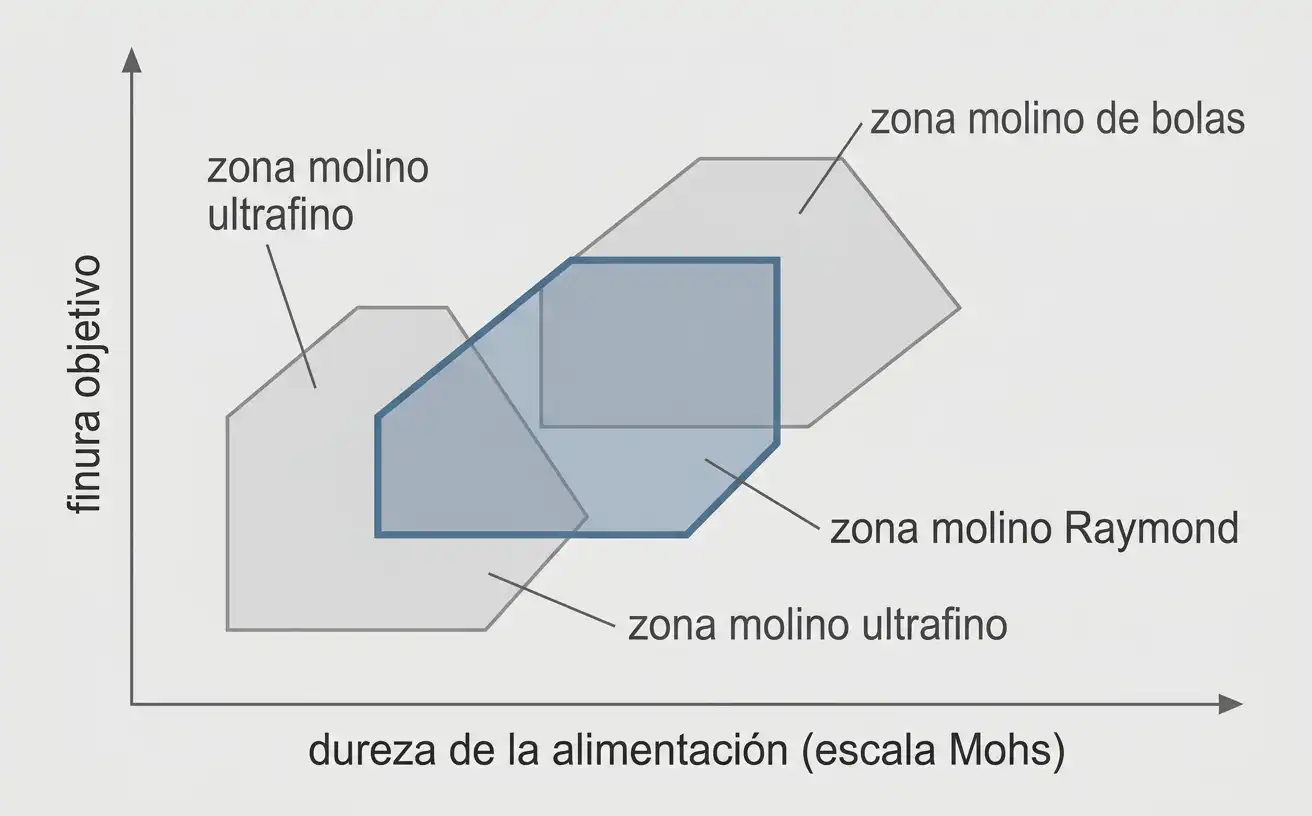

Dónde Encaja el Molino Raymond
Un Molino Raymond ocupa un lugar específico y bien definido en el panorama. Maneja minerales no metálicos con dureza Mohs de hasta aproximadamente 7, como caliza, barita, calcita y dolomita.
Necesita una humedad de alimentación menor a un 6 por ciento, aproximadamente. Un circuito de molino de bolas húmedo tolera la humedad por diseño; el Raymond no. El exceso de humedad causa bloqueo del anillo y los rodillos.

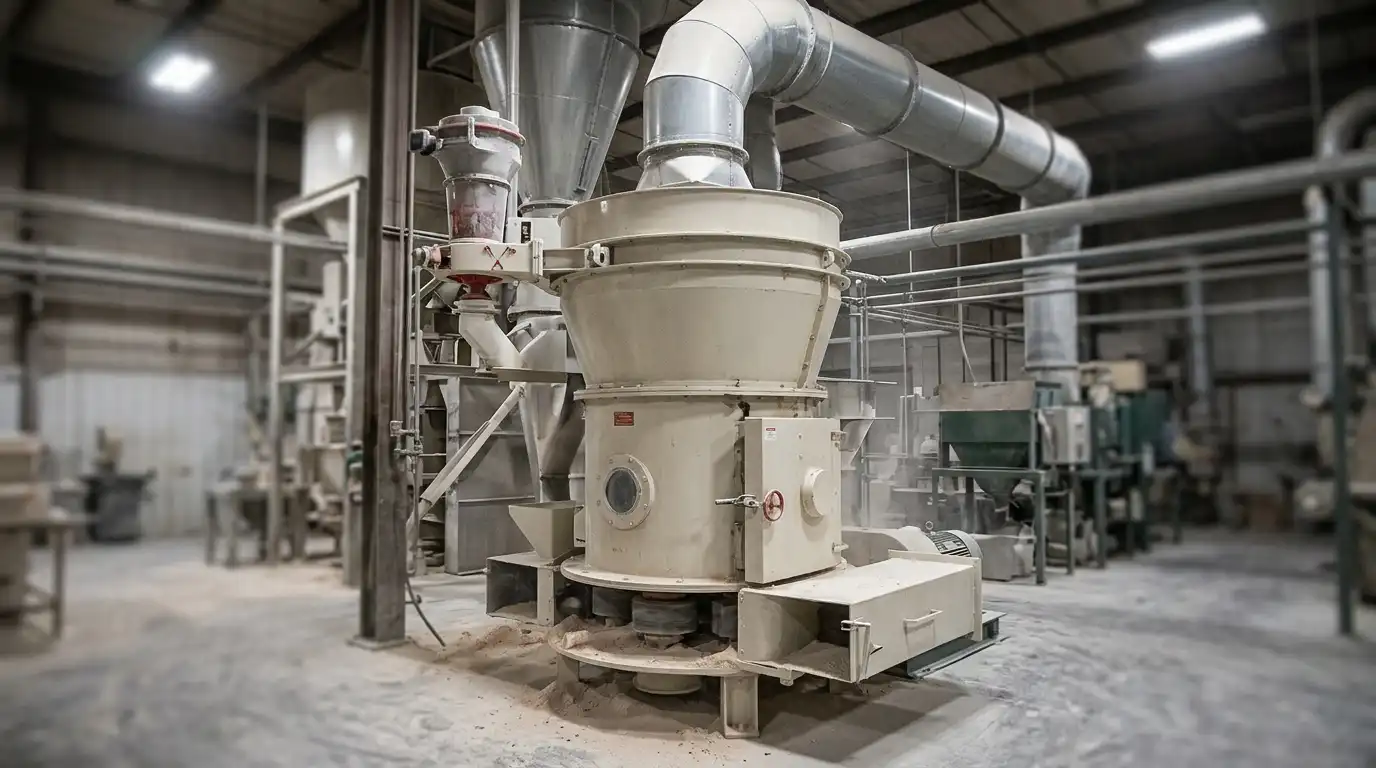

Dentro de esa ventana de material, un molino Raymond típicamente alcanza malla 100 a 325, aproximadamente 150 a 45 micras. Lo logra con menor potencia instalada por tonelada que un molino de bolas en ese mismo rango. Esta eficiencia es la razón principal por la que sigue siendo equipo estándar para producción de polvo mineral no metálico en seco.
El límite también funciona al revés. Los minerales metálicos, la alimentación por encima de Mohs 7 aproximadamente, y cualquier aplicación de proceso húmedo quedan fuera del rango práctico del molino Raymond. Estos casos regresan la decisión a un molino de bolas o a una familia de molino distinta por completo.
Ruta Rápida de Selección
Tres preguntas ubican la mayoría de las aplicaciones en la familia de molino correcta. La primera: ¿la alimentación es un mineral metálico, o el proceso necesita un circuito húmedo? Si la respuesta es sí, comience con un molino de bolas.
La segunda: ¿la alimentación es un mineral no metálico y seco, de dureza moderada? ¿El objetivo de finura está en el rango de malla 100 a 325? Si la respuesta es sí, un molino Raymond suele ser la opción más eficiente en energía.
La tercera: ¿la aplicación necesita una salida más fina que malla 325, o una distribución de tamaño de partícula muy estrecha? Si la respuesta es sí, un molino ultrafino generalmente es la mejor opción. A veces opera en secuencia después de una primera etapa más gruesa.
Aplicaciones por Industria y Material
Los molinos Raymond sirven directamente al procesamiento de minerales industriales. Esto incluye producción de polvo de barita y óxido de calcio, molienda de alúmina y bentonita, y material portador de fertilizante. Un molino Raymond de 12 t/h para moler barita ilustra este trabajo a escala de producción. Un molino Raymond de 25–30 t/h para moler óxido de calcio muestra un caso mayor.
Los molinos de bolas siguen siendo el estándar para molienda de mineral metálico antes del beneficio mineral. Un caso de molino de bolas para moler mineral de grafito lo muestra en la práctica. Los molinos ultrafinos sirven a mercados de rellenos de alta pureza y polvos especializados. Un caso de molino ultrafino para moler dolomita ilustra esto, donde la distribución de tamaño de partícula importa tanto como la finura bruta.
Consideraciones de Mantenimiento Entre Tipos de Molino
La economía del desgaste difiere de forma significativa según el mecanismo, no solo según el tonelaje procesado. Los revestimientos y el medio de molienda del molino de bolas se desgastan por impacto directo. Suelen especificarse en hierro fundido blanco resistente a la abrasión, conforme a ASTM A532/A532M.
Los rodillos y anillos del molino Raymond se desgastan más lento en trabajo seco normal de dureza moderada. Son más caros de maquinar, sin embargo, y deben reemplazarse como juegos combinados, no de forma individual.
Una comparación detallada de piezas de desgaste entre tipos de molino está disponible en otra guía de este sitio. Consulte la guía del molino de bolas horizontal frente a otros molinos de molienda para ese detalle.
Costo y Adquisición
La molienda representa una parte grande del costo total de procesamiento en operaciones minerales. El beneficio y procesamiento representan aproximadamente el 39 por ciento del uso total de energía en operaciones mineras de Estados Unidos. La trituración y la molienda juntas representan cerca del 75 por ciento de la energía usada dentro de esa etapa. La molienda pesa tanto en el costo de operación que la diferencia de eficiencia entre familias de molino importa más que el precio de compra.
Un molino Raymond generalmente tiene un costo de capital menor que un sistema de molino de bolas comparable con equipo de clasificación separado. Esto refleja su diseño más compacto e integrado. Los compradores deben solicitar de todas formas cifras de rendimiento y consumo de potencia ligadas a su material y finura objetivo específicos. Los rangos publicados varían según la dureza del mineral y el contenido de humedad.
Preguntas Frecuentes
¿Qué tipo de molino es un molino Raymond?
Un molino Raymond es un molino de anillo y rodillo. Muele el material comprimiéndolo entre un anillo de molienda fijo y rodillos que se abren hacia afuera por fuerza centrífuga. Un molino de bolas, en cambio, hace voltear medio contra el material.
¿Un molino Raymond puede procesar mineral metálico?
Generalmente no. Los molinos Raymond están construidos para minerales no metálicos y secos, con dureza Mohs de hasta aproximadamente 7. Los minerales metálicos y las aplicaciones de proceso húmedo típicamente se manejan con un molino de bolas.
¿Qué rango de finura cubre un molino Raymond?
Un molino Raymond típicamente alcanza malla 100 a 325, aproximadamente 150 a 45 micras. Por debajo de ese rango, un molino ultrafino con clasificación de aire interna generalmente se vuelve la opción más eficiente.
¿Un molino Raymond es más eficiente en energía que un molino de bolas?
Para minerales no metálicos y secos dentro de su rango de dureza y finura, sí. Un molino Raymond típicamente usa menos potencia instalada por tonelada que un molino de bolas. Su mecanismo de compresión aplica la fuerza de forma más directa que el medio de volteo.
