Procedimiento de Puesta en Marcha de Trituradora de Quijada: Prueba en Vacío, Prueba con Carga y Confirmación de Parámetros
Lo Que Aprenderá en Esta Guía
Una secuencia de puesta en marcha de trituradora de quijada corre en tres fases: una prueba en vacío, una prueba con carga, y confirmación de parámetros. Cada fase existe para detectar una categoría específica de problema antes de que se vuelva costoso. Esta guía cubre qué revisar en cada fase, qué cuenta como aprobado, y qué hacer cuando una revisión falla. Está dirigida a un ingeniero de puesta en marcha o técnico de sitio que pone en servicio una trituradora de quijada, y al terminar, usted tendrá una secuencia defendible que seguir, en lugar de un enfoque vago de “arráncala y observa.”
Antes de Empezar: Revisiones Previas al Arranque
Algunas revisiones vienen antes de que la máquina siquiera gire, y saltárselas socava todo lo que sigue. Confirme que la cámara de trituración esté libre de herramientas, pernos, o cualquier material suelto que haya quedado de la instalación. Una llave olvidada dentro de la cámara convierte el primer arranque en un trabajo de reparación.
Verifique la dirección de rotación del eje excéntrico contra la flecha marcada en la carcasa. Una trituradora de quijada que gira al revés no triturará correctamente. Operarla así, aunque sea brevemente, puede dañar el mecanismo de la placa tensora.
Confirme que todas las guardas estén en su lugar. Confirme que el bloqueo y etiquetado haya sido liberado por quien realizó el trabajo de instalación, siguiendo el mismo procedimiento de aislamiento usado durante la instalación misma.
Fase Uno: La Prueba en Vacío

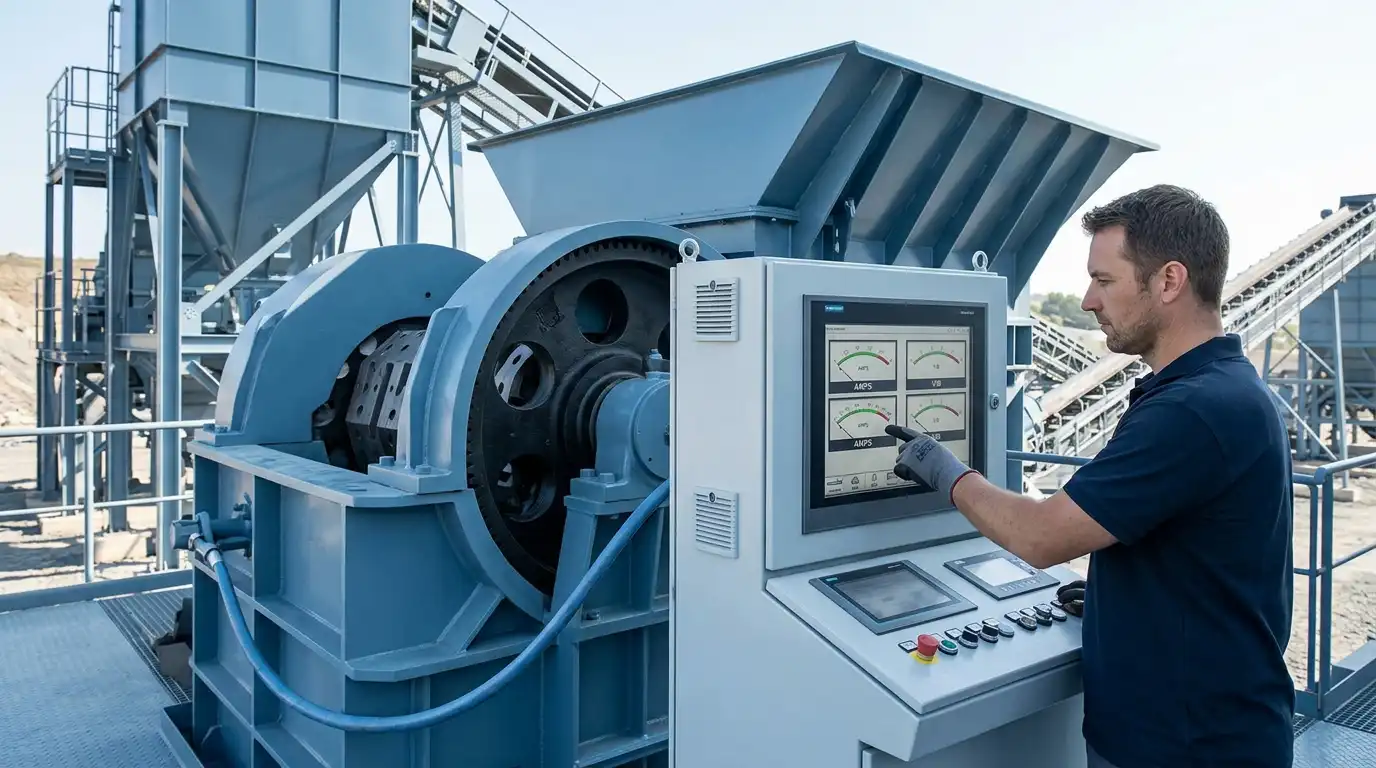

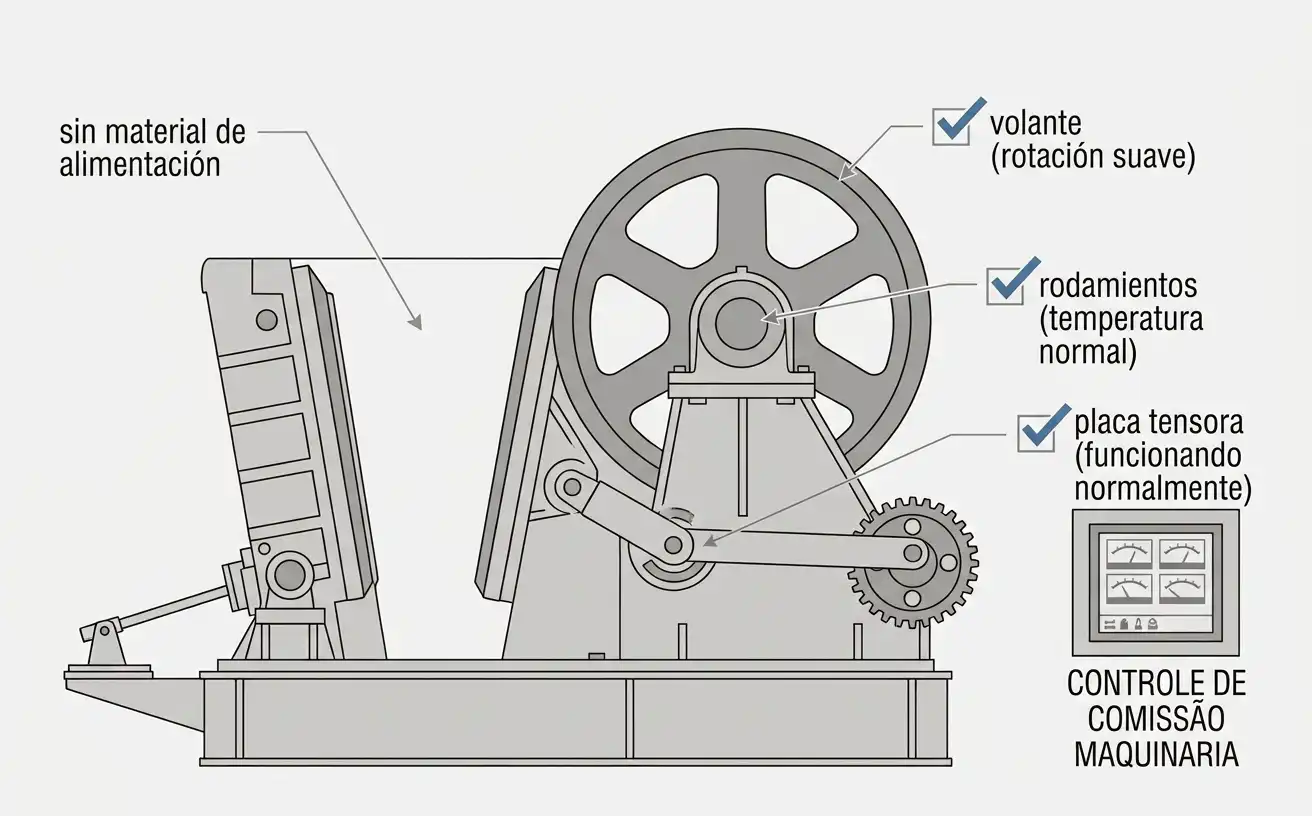

La prueba en vacío arranca la trituradora sin ningún material de alimentación. Esto aísla los problemas mecánicos de los relacionados con la alimentación. Una cámara vacía apunta la causa hacia algo mecánico. Un rodamiento, el volante, o la cimentación son más probables que el material que se está triturando.
La duración de la prueba no es un número fijo de minutos en un reloj. Corre hasta que la temperatura del rodamiento se estabilice, en lugar de seguir subiendo. También corre hasta que el volante y el mecanismo de la placa tensora muestren un comportamiento consistente y repetible a lo largo de varios ciclos.
Una prueba corta que se ve bien al minuto cinco todavía puede estar ocultando un aumento lento de temperatura del rodamiento. Ese aumento a menudo solo aparece con una operación más larga.

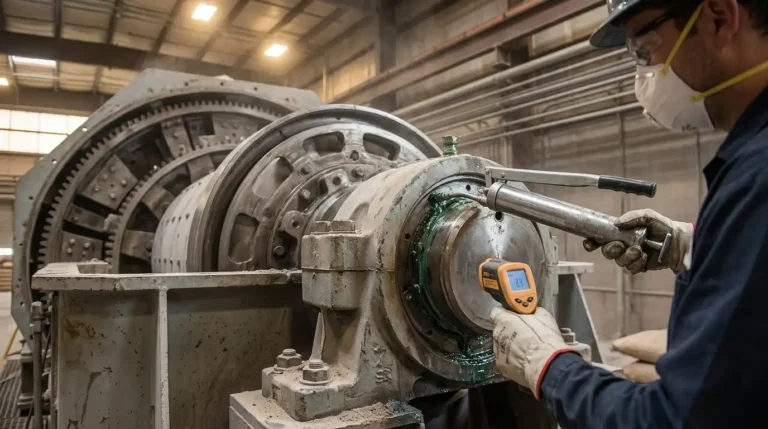

Revise la temperatura del rodamiento a mano o con un termómetro infrarrojo a intervalos regulares durante esta fase, no solo una vez al final. Una temperatura que sigue subiendo cuando usted deja de revisar no se ha estabilizado en realidad. Confirme que la lubricación llega a cada punto sin fugas. Confirme que cada sujetador revisado durante la instalación siga apretado después de la vibración de una primera corrida.
Fase Dos: La Prueba con Carga
La prueba con carga introduce material de alimentación por primera vez. Debe comenzar muy por debajo de la capacidad nominal, no en ella. Un salto repentino a la tasa de alimentación completa no da oportunidad de detectar un problema a tiempo. La máquina nunca ha procesado material antes de este punto.

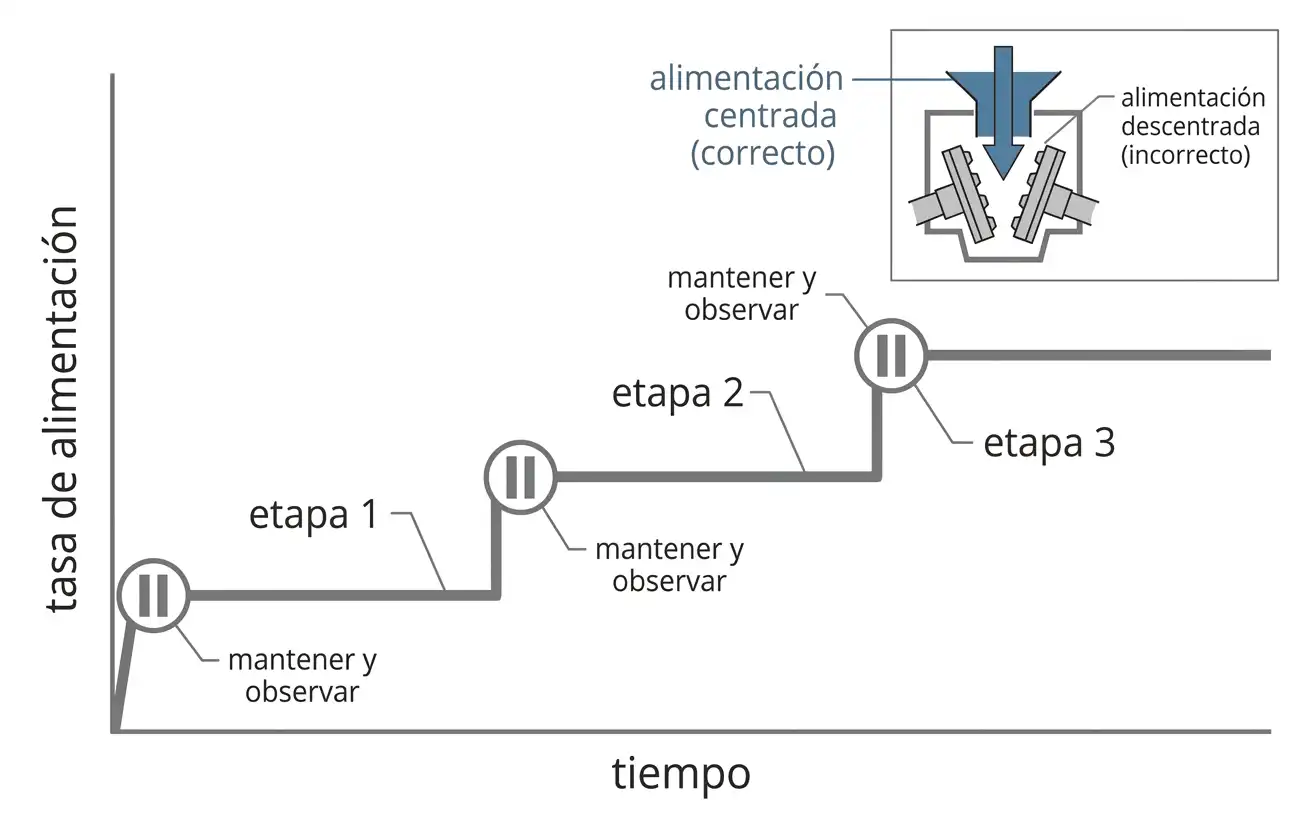

Aumente la tasa de alimentación por etapas, en lugar de todo de una vez. En cada etapa, mantenga la condición estable el tiempo suficiente para observar. Revise el amperaje del motor, la vibración, y la temperatura del rodamiento bajo esa carga específica. Solo entonces aumente más.
Alimente el material hacia el centro de la cámara, no hacia un lado. La alimentación descentrada es una causa común de vibración que solo aparece bajo carga. Esto es distinto de la vibración mecánica que la prueba en vacío ya habría detectado.
Observe el tamaño de producto y el flujo de descarga conforme aumenta la tasa de alimentación. Un cambio repentino en la distribución de tamaño de partícula vale la pena investigarlo, deteniéndose. Lo mismo aplica a material que se derrama por un punto inesperado. Ambos señalan un problema que conviene resolver antes de seguir aumentando.
Fase Tres: Confirmación de Parámetros
La confirmación de parámetros cierra el ciclo entre lo que la máquina está calificada para hacer y lo que en realidad está haciendo. Esto no es una repetición del monitoreo de la prueba con carga. Es una comparación deliberada contra la hoja de datos, registrada en lugar de solo observada.
Confirme que la abertura de salida cerrada (CSS) realmente alcanzada coincide con el ajuste objetivo. Verifíquela contra el tamaño de producto previsto, no solo contra la lectura del dial o el indicador en el mecanismo de ajuste.
Confirme que el rendimiento medido a ese CSS cae dentro del rango de capacidad nominal publicado para el modelo. Una capacidad muy fuera de ese rango, con un CSS correctamente ajustado, apunta a un problema de alimentación, material, o desgaste. Normalmente no es un problema del ajuste en sí.
Confirme que el consumo de corriente del motor se mantiene dentro del amperaje nominal para el motor instalado. Revíselo en todo el rango de carga probado, no solo en una tasa de alimentación. Registre las temperaturas de rodamiento y las lecturas de vibración de esta fase como la línea base de puesta en marcha. Cada inspección futura se compara contra este punto de referencia específico, no contra un promedio genérico de la industria.
Criterios de Aceptación de Vibración y Temperatura

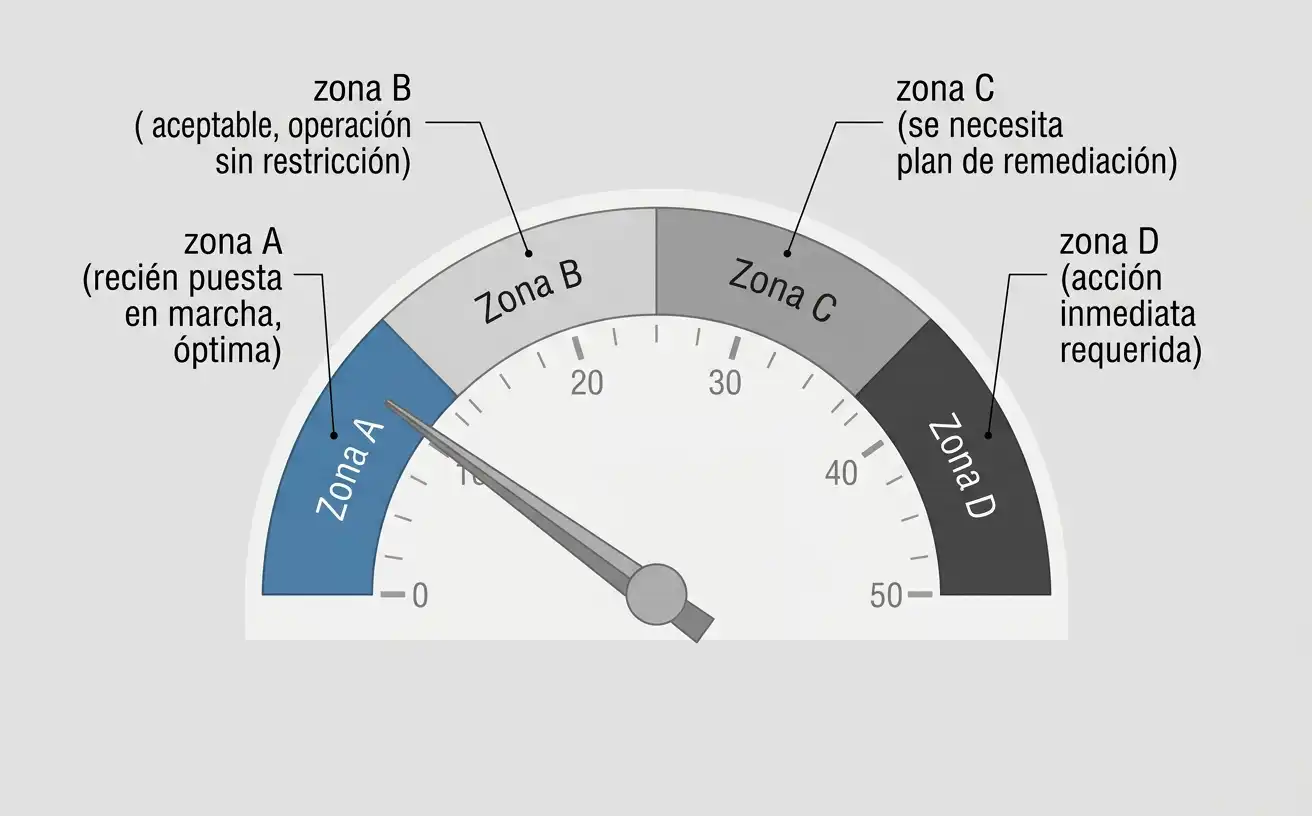

La vibración en maquinaria rotativa recién puesta en marcha se evalúa comúnmente contra la norma ISO 20816-3. Esta norma clasifica la severidad de la vibración en zonas. La zona A representa una máquina recién puesta en marcha en condición óptima. La zona B es aceptable para operación continua sin restricción.
La zona C señala un problema en desarrollo. Necesita un plan de remediación, en lugar de operación continua sin monitoreo. La zona D exige acción inmediata.
El motor de accionamiento, los rodamientos, y el eje excéntrico son los componentes rotativos de una trituradora de quijada. Este marco aplica más directamente a ellos. El movimiento de trituración de la quijada misma no es en sí un sistema rotativo simple.
Use este marco de zonas como un punto de referencia general para el tren de accionamiento. No lo use como un solo número que cubre toda la máquina.
La temperatura del rodamiento no tiene un número universal único de aprobado o reprobado. La temperatura ambiente, el tipo de rodamiento, y la lubricación cambian lo que es normal para una instalación dada.
Lo que importa más es el aumento de temperatura desde una línea base estable en vacío. Un rodamiento que sigue subiendo bajo carga estable, en lugar de estabilizarse, es la señal para detenerse e investigar. Eso importa más que el número absoluto en el termómetro.
Una Lista de Verificación Práctica de Puesta en Marcha
- Cámara verificada libre de herramientas y escombros antes del primer arranque.
- Dirección de rotación confirmada contra la flecha de la carcasa antes de cualquier carga.
- Prueba en vacío continuada hasta que la temperatura del rodamiento se estabilice, no por un número fijo de minutos.
- Alimentación introducida por etapas, centrada en la cámara, con amperaje y vibración revisados en cada etapa.
- CSS, rendimiento, corriente del motor, temperatura de rodamiento, y vibración registrados como una línea base documentada, no solo observados.
- Cualquier lectura anormal investigada y resuelta antes de avanzar a la siguiente etapa o fase.
Cuando una Fase Falla
Una revisión fallida es un punto de detención, no una nota para revisar después. Si la prueba en vacío muestra vibración o temperatura de rodamiento inestable, la prueba con carga no debe comenzar. La carga solo agrega esfuerzo a un problema ya presente en vacío.
Si la prueba con carga muestra vibración por alimentación descentrada, regrese a la etapa estable anterior. Haga lo mismo si el amperaje sube más rápido de lo que la tasa de alimentación explicaría. No siga adelante para ver si se resuelve por sí solo.
La confirmación de parámetros que no logra igualar la hoja de datos nominal, con un CSS correctamente ajustado, usualmente se origina en algo previo. El tamaño de alimentación, la dureza del material, o el desgaste ya presente en una máquina que se asume nueva son causas comunes.
Preguntas Frecuentes
¿Cuánto debe durar la prueba en vacío de una trituradora de quijada?
No hay una duración fija. La prueba debe continuar hasta que la temperatura del rodamiento se estabilice, en lugar de seguir subiendo. También debe continuar hasta que el volante y el mecanismo de la placa tensora muestren un comportamiento consistente a lo largo de ciclos repetidos. Esto puede tomar más tiempo del que sugiere un reloj fijo.
¿Por qué importa la prueba en vacío si la máquina se cargará de todas formas?
Operar sin material de alimentación aísla los problemas mecánicos de los relacionados con la alimentación. La vibración o el ruido presentes con una cámara vacía apuntan a los rodamientos, el volante, o la cimentación. La vibración que solo aparece bajo carga apunta, en cambio, a problemas de distribución de alimentación o material.
¿Qué debe registrarse durante la confirmación de parámetros?
Registre el CSS real alcanzado y el rendimiento medido en ese ajuste. Registre también el consumo de corriente del motor en todo el rango de carga probado, junto con las lecturas de temperatura de rodamiento y vibración. Esto se convierte en la línea base de puesta en marcha contra la que se comparan las inspecciones futuras.
¿Qué norma de vibración aplica a una trituradora de quijada recién puesta en marcha?
La ISO 20816-3 es el marco comúnmente usado para evaluar la severidad de vibración en maquinaria industrial rotativa. La zona A representa equipo recién puesto en marcha en condición óptima. Aplica más directamente al motor de accionamiento, los rodamientos, y el eje excéntrico, no al movimiento de trituración de la quijada misma.
Referencias y Fuentes
- ISO 20816-3 — Mechanical Vibration: Measurement and Evaluation of Machine Vibration, Part 3: Industrial Machines
- Occupational Safety and Health Administration — 29 CFR 1910.147, The Control of Hazardous Energy (Lockout/Tagout)
- U.S. Patent 7,489,254 — System and Method for Monitoring a Vertical Shaft Impact Crusher
