Circuito abierto y circuito cerrado en trituración y molienda: diferencias y selección
What You Will Learn from This Guide
Un circuito abierto pasa el material por una etapa de reducción sin retorno controlado. Un circuito cerrado usa separación por tamaño y recirculación para controlar el producto. Esta guía explica ambos esquemas en trituración y molienda. También muestra cómo trabajan las cribas y los clasificadores. La configuración cambia el control de granulometría, la carga circulante, los equipos y la operación. Está dirigida a ingenieros, responsables de compras, diseñadores de plantas y operadores que comparan diagramas de flujo. Permite relacionar la configuración del circuito con el tamaño de producto requerido.

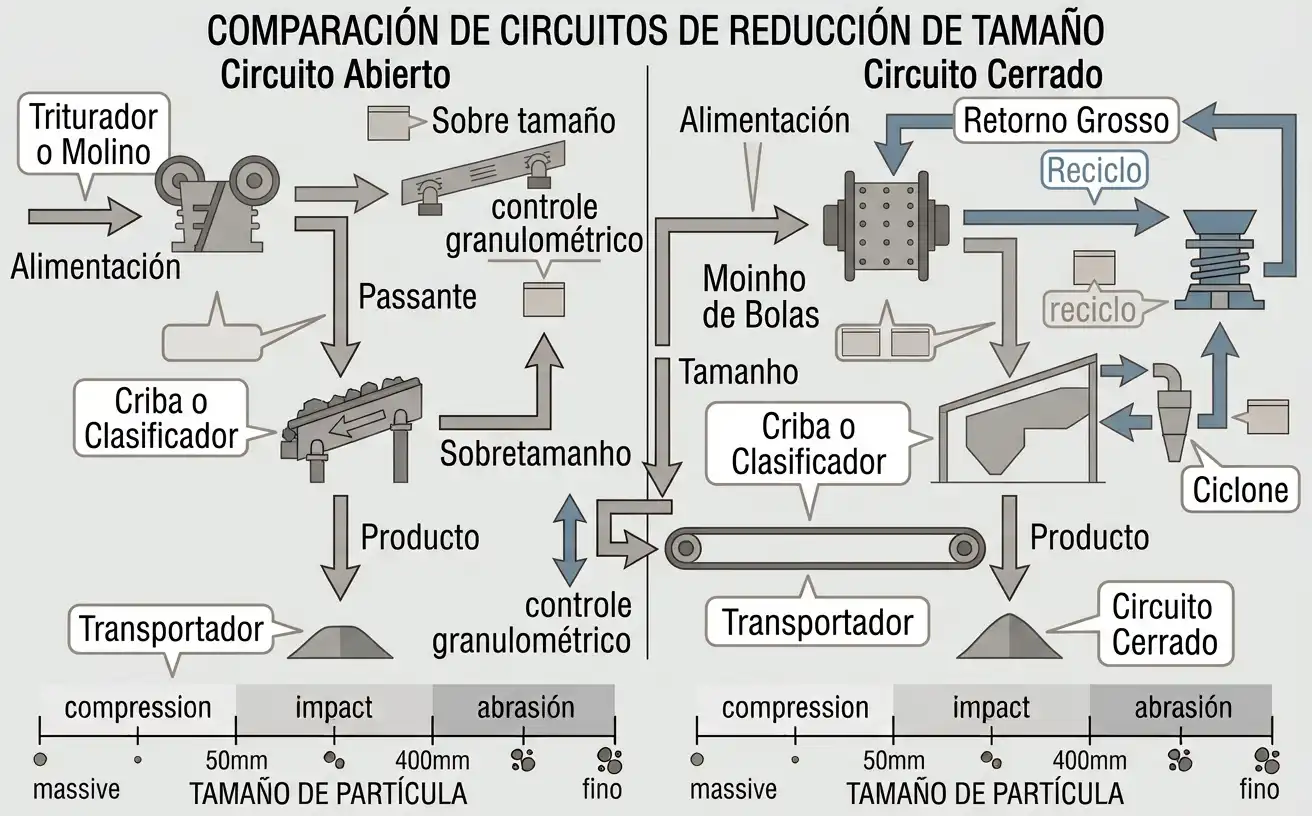

¿Qué es un circuito abierto y qué es un circuito cerrado?
En un circuito abierto, el material sigue hacia la siguiente operación después de pasar por el equipo de reducción. No existe una corriente controlada que devuelva el material grueso al mismo equipo. Por eso, el recorrido del material es directo.
En un circuito cerrado, el producto pasa primero por una separación de tamaño. La fracción que cumple la especificación continúa hacia la siguiente etapa. La fracción gruesa regresa al triturador o al molino para otra pasada.
Para relacionar esta configuración con los equipos, consulte la guía de tipos de molinos de molienda mineral y la guía de tipos de trituradoras de quijada.

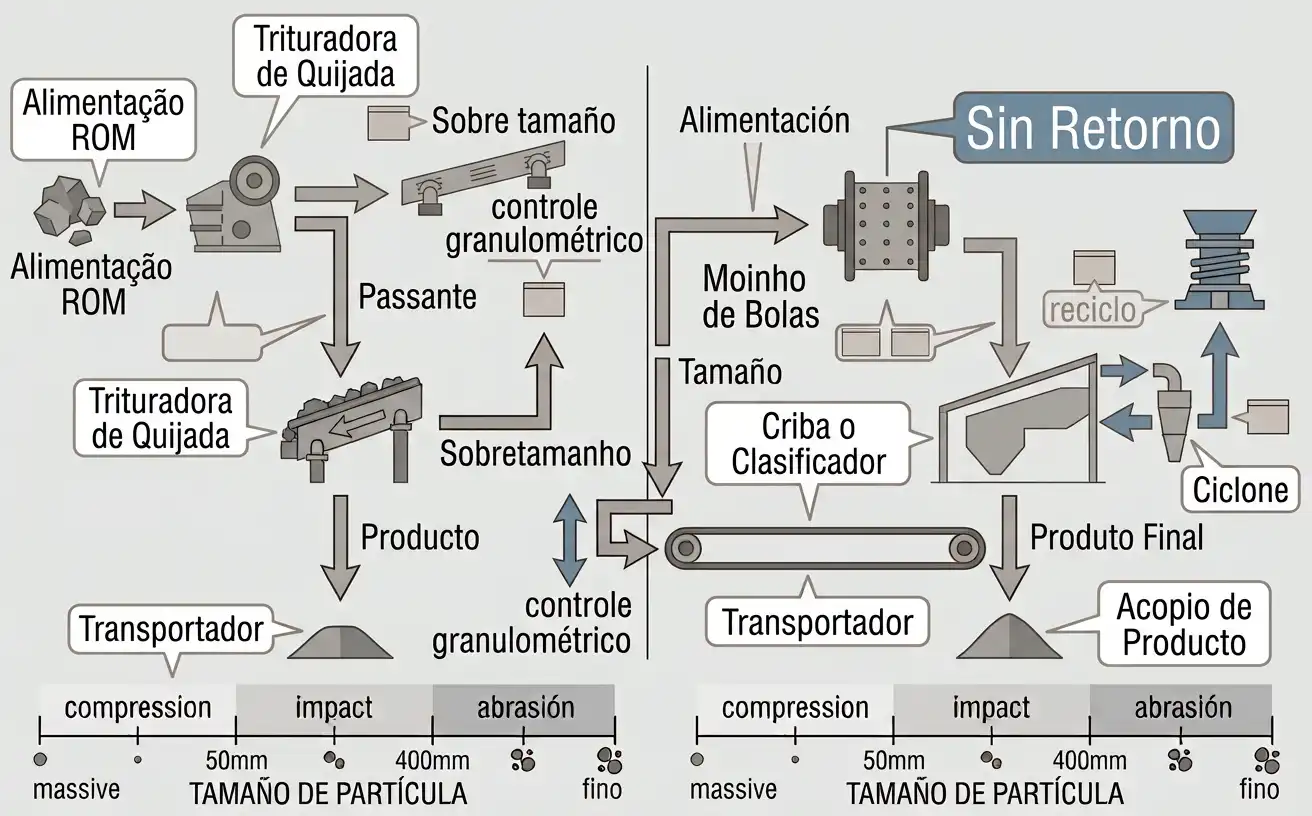

Flujo de circuito abierto: cuándo la simplicidad es útil
La trituración o molienda en circuito abierto mantiene el flujo en una sola dirección. Una trituradora de mandíbulas de etapa primaria puede trabajar así porque su función principal es preparar el material para la siguiente etapa. El mismo criterio puede utilizarse en molienda cuando se acepta una distribución de tamaños más amplia.
La principal ventaja es la menor complejidad del circuito. No existe una línea de retorno que recircule material grueso. Tampoco se necesita un equipo de separación para controlar esa recirculación.
La desventaja es un control granulométrico menor. Las partículas finas pueden salir pronto, pero también pueden avanzar partículas que todavía son relativamente gruesas. Esto importa cuando la etapa siguiente necesita un tamaño máximo definido.
La guía de la trituradora C ofrece contexto sobre el papel de la trituración primaria dentro del diagrama de flujo.

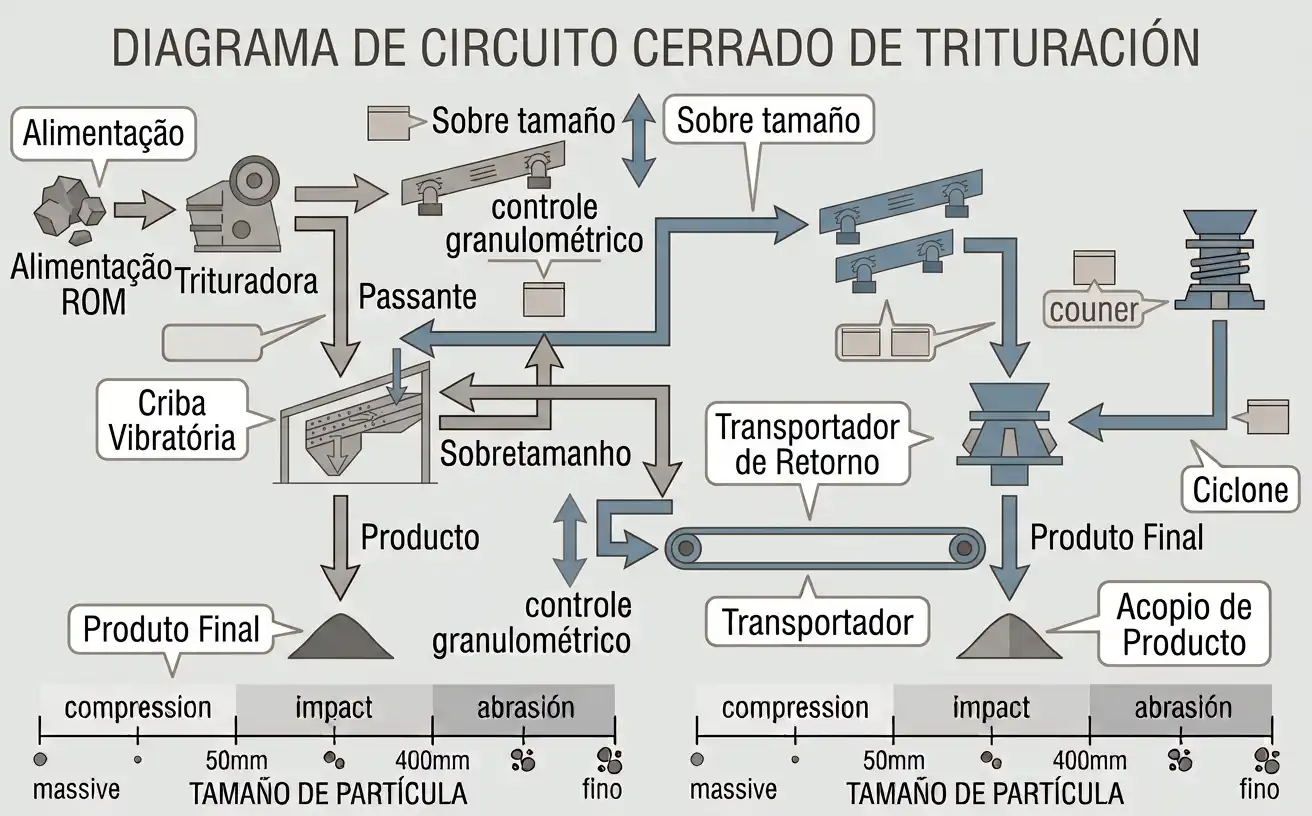

Flujo de circuito cerrado: cómo cambia el control de tamaño
El circuito cerrado incorpora una separación después de la reducción. En trituración, una criba vibratoria puede separar las partículas. En molienda fina, un clasificador o un hidrociclón puede cumplir la misma función a una escala menor.
La máquina de reducción recibe una mezcla de alimentación fresca y material recirculado. No necesita lograr el tamaño final en cada pasada. El material grueso tiene otra oportunidad de reducción antes de salir como producto.
El resultado es un mayor control del tamaño máximo. El costo es una instalación más compleja. También debe controlarse la carga circulante para evitar que el retorno supere la capacidad útil del circuito.
Para el funcionamiento del equipo dentro del circuito, consulte los procedimientos de operación de trituradoras cónicas y la guía de puesta en marcha de trituradoras de quijada.
Circuito abierto vs circuito cerrado: diferencias técnicas
La selección debe partir del producto requerido. Una etapa primaria puede tolerar una configuración abierta, mientras que una etapa secundaria o terciaria puede necesitar un control de tamaño más estricto.
Tabla 1 — Comparación entre circuito abierto y circuito cerrado
| Factor | Circuito abierto | Circuito cerrado |
|---|---|---|
| Flujo de material | Una pasada hacia adelante | El producto cumple la especificación y el grueso regresa |
| Control granulométrico | Más amplio | Más controlado |
| Equipo de separación | No necesario para recirculación | Criba o clasificador necesario |
| Carga circulante | No existe retorno de la misma etapa | Debe calcularse y controlarse |
| Complejidad | Menor | Mayor |
| Control operativo | Más simple | Más exigente |
| Uso frecuente | Reducción primaria o producto grueso | Trituración secundaria, terciaria o molienda fina |
| Riesgo principal | Paso de material demasiado grueso | Sobrecarga por recirculación excesiva |
Nota de fuente: comparación cualitativa sintetizada a partir de literatura técnica y de la arquitectura de equipos incluida en los documentos del proyecto; el comportamiento depende del material y del punto de operación.
La variable de decisión más importante es la especificación aguas abajo. Si la operación siguiente acepta una distribución amplia, la simplicidad del circuito abierto puede ser suficiente. Si se necesita un tamaño máximo estable, el circuito cerrado ofrece una herramienta de control adicional.
Consulte la guía de tipos de trituradoras de impacto para entender cómo el equipo de trituración se integra con distintas etapas del circuito.

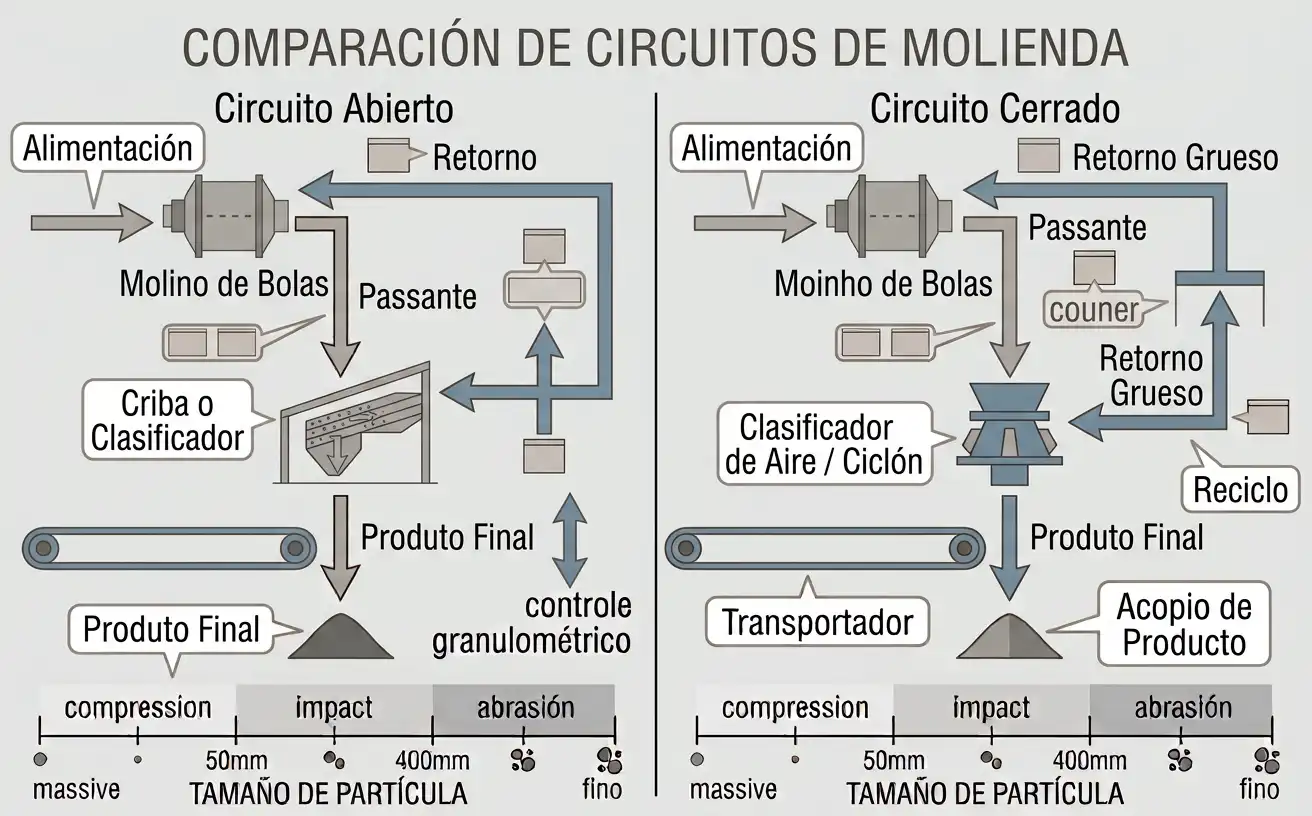

Circuitos abiertos y cerrados en molienda
La diferencia es especialmente importante en molienda porque el producto suele requerir un tamaño más fino. En circuito abierto, el molino descarga sin una clasificación que controle el retorno. El producto puede contener partículas que ya cumplen la especificación y otras que aún necesitan reducción.
En circuito cerrado, el producto del molino pasa a un clasificador o hidrociclón. El material fino sale como producto. El material grueso vuelve al molino.
Por eso, el circuito cerrado no depende solo del molino. También depende de la separación. Una clasificación deficiente puede aumentar la recirculación o permitir que partículas fuera de especificación sigan adelante.
La operación del molino de bolas y la comparación de molino de bolas húmedo vs. seco ayudan a completar la selección del circuito. El modelo MQ Molino de Bolas también admite procesos secos y húmedos según la documentación del proyecto.

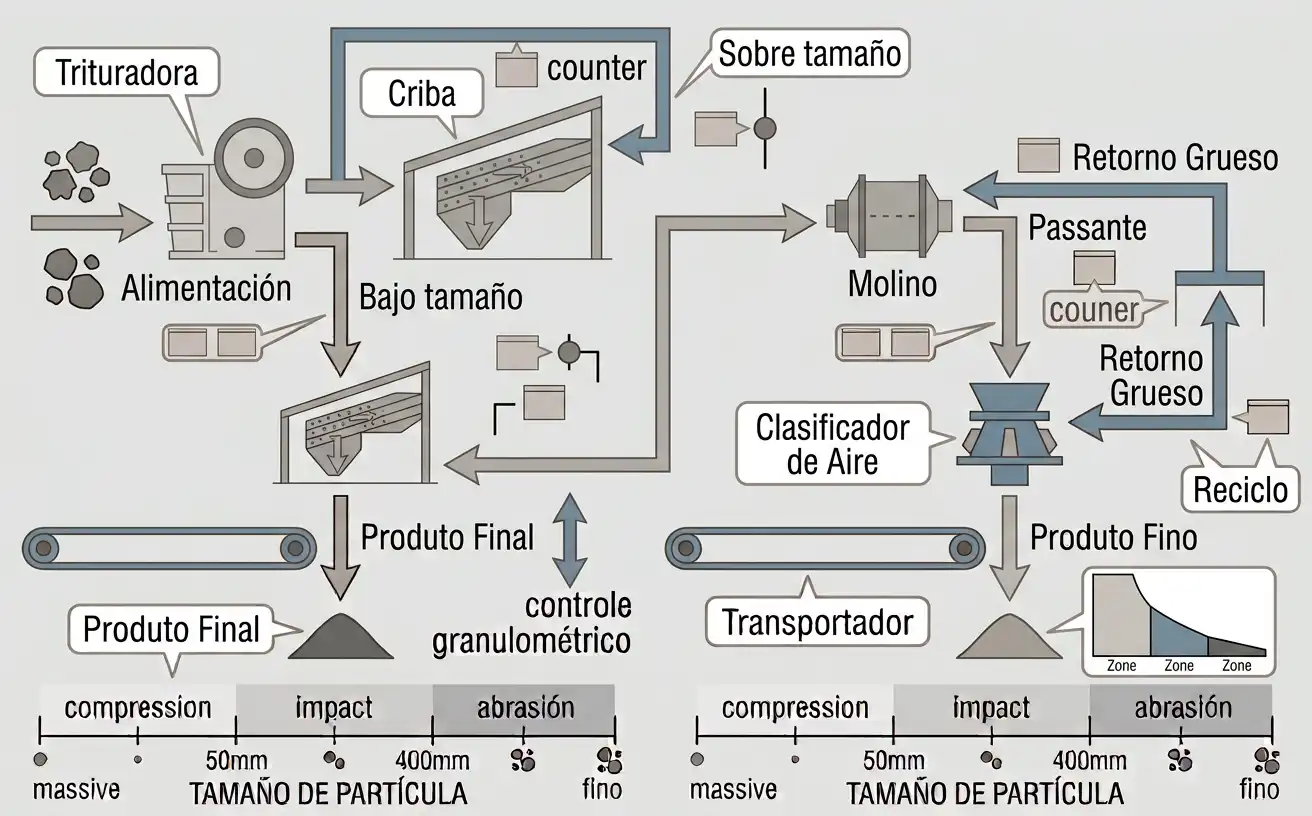

Cómo las cribas y los clasificadores cierran el circuito
El punto de separación decide qué material continúa y cuál regresa. En trituración, la criba divide el flujo según una abertura determinada. En molienda fina, un clasificador o hidrociclón realiza una separación más fina.
La separación no reduce el tamaño por sí misma. Su función es dirigir cada fracción hacia la operación correcta. Por eso, la eficiencia de cribado, el punto de corte del clasificador y la tasa de retorno afectan al circuito completo.
En sistemas de polvo fino, el clasificador puede formar parte del propio sistema del molino. El MSF Molino Ultrafino incluido en los datos del proyecto utiliza un clasificador para devolver el polvo grueso y continuar con el polvo que cumple la especificación. El sistema también incorpora una etapa de pretrituración antes de la molienda.
Para más contexto sobre sistemas de molienda, consulte la composición del sistema del molino Raymond y la guía completa de cuerpos moledores.
Cómo elegir el circuito para una planta
La selección debe comenzar con la especificación del producto, no con el catálogo del equipo. El tamaño máximo, la distribución de tamaños, la variación de la alimentación, la sensibilidad del proceso siguiente y la capacidad requerida definen primero la necesidad del circuito.
El circuito abierto es razonable cuando se acepta una distribución más amplia, la función es principalmente la reducción gruesa o la simplicidad del montaje tiene prioridad. El circuito cerrado es más adecuado cuando existe un límite de tamaño claro o cuando la molienda fina necesita una clasificación controlada.
Una planta también puede combinar ambos esquemas. Por ejemplo, la trituración primaria puede operar en abierto y la trituración secundaria o la molienda en cerrado. Cada etapa se configura según su función dentro del proceso.
No se proporcionaron datos internos de pruebas comparativas de circuito abierto frente a circuito cerrado en los archivos del proyecto. Por ello, las recomendaciones de esta sección son una síntesis de ingeniería de procesos y no un ensayo de fábrica.
Puntos de revisión antes de comprar el equipo
Antes de especificar el circuito, deben quedar definidos estos parámetros:
- Tamaño máximo y distribución de la alimentación.
- Tamaño máximo y distribución objetivo del producto.
- Dureza, abrasividad, humedad y temperatura del material.
- Capacidad requerida en el punto real de operación.
- Carga circulante esperada en circuito cerrado.
- Punto de corte y eficiencia de la criba o del clasificador.
- Espacio para transportadores, chutes, acceso y mantenimiento.
- Lógica de control para alimentadores, trituradoras, molinos, cribas y colectores.
El equipo correcto no compensa un circuito mal equilibrado. La especificación de compra debe comenzar con la condición de proceso y terminar con el modelo de equipo.
Use también la guía de tipos de molinos de molienda mineral y la guía para dimensionar molinos de bolas como referencias de selección.
Frequently Asked Questions
¿Cuál es la diferencia principal entre circuito abierto y circuito cerrado?
En circuito abierto, el material avanza sin un retorno controlado al mismo equipo. En circuito cerrado, una separación por tamaño devuelve el material grueso para otra pasada. La diferencia práctica principal es el nivel de control sobre el tamaño del producto.
¿El circuito cerrado de trituración siempre es mejor?
No. El circuito cerrado mejora el control del tamaño, pero necesita una criba, una línea de retorno y más control. El circuito abierto puede ser adecuado para trituración primaria o para procesos que aceptan una distribución de tamaños más amplia.
¿Por qué se usa un clasificador en la molienda de circuito cerrado?
El clasificador separa las partículas según su tamaño. Las partículas finas pueden salir como producto y las gruesas regresan al molino. Así, la molienda se concentra en el material que todavía necesita reducción.
¿El circuito cerrado evita la sobremolienda?
La retirada temprana de partículas finas puede limitar su exposición repetida a las fuerzas de molienda. El resultado real depende del punto de corte, la eficiencia de separación, la alimentación y las condiciones del molino.
¿Una planta puede usar circuitos abiertos y cerrados al mismo tiempo?
Sí. Las distintas etapas pueden trabajar con configuraciones diferentes. La guía de tipos de molinos de molienda mineral ofrece contexto relacionado. Es posible usar trituración primaria abierta y etapas posteriores cerradas cuando el proceso requiere un control granulométrico mayor.
