Dimensionamiento de Molino de Bolas: Guía Completa de Tamaños D×L, Relación L/D y Tablas de Capacidad para Minería
En cualquier planta minera —ya sea de plata en Zacatecas, cobre en Sonora o zinc en Chihuahua— el molino de bolas suele consumir entre el 30 y el 50% de la energía total del proceso. Elegir las dimensiones correctas antes de comprarlo no es solo una cuestión técnica: puede marcar la diferencia entre una operación rentable y una que pierde dinero en cada turno. Esta guía cubre los tipos principales de molinos, la convención estándar de dimensionamiento D×L, la relación longitud-diámetro, el efecto del tamaño de alimentación y las tablas de referencia que usan los ingenieros al especificar equipos para minería, cemento y cerámica.
Tipos de Molinos de Bolas
El tipo de molino que selecciones determina su relación L/D óptima, el sistema de descarga y los medios moledores adecuados. Antes de entrar en números, vale la pena entender qué hay disponible.
Molienda Húmeda vs. Molienda Seca
Los molinos húmedos trabajan con agua o líquido. La pulpa fluye a través del molino y sale por el extremo de descarga. Esta modalidad produce partículas más finas con mayor eficiencia y controla el polvo, razón por la cual domina en plantas mineras en México y toda América Latina.
Los molinos secos operan sin líquido. Se usan cuando el agua dañaría el producto final (clínker de cemento, ciertas cerámicas) o cuando el suministro de agua es limitado. Normalmente requieren una relación L/D mayor y un sistema robusto de captación de polvo en el extremo de descarga.

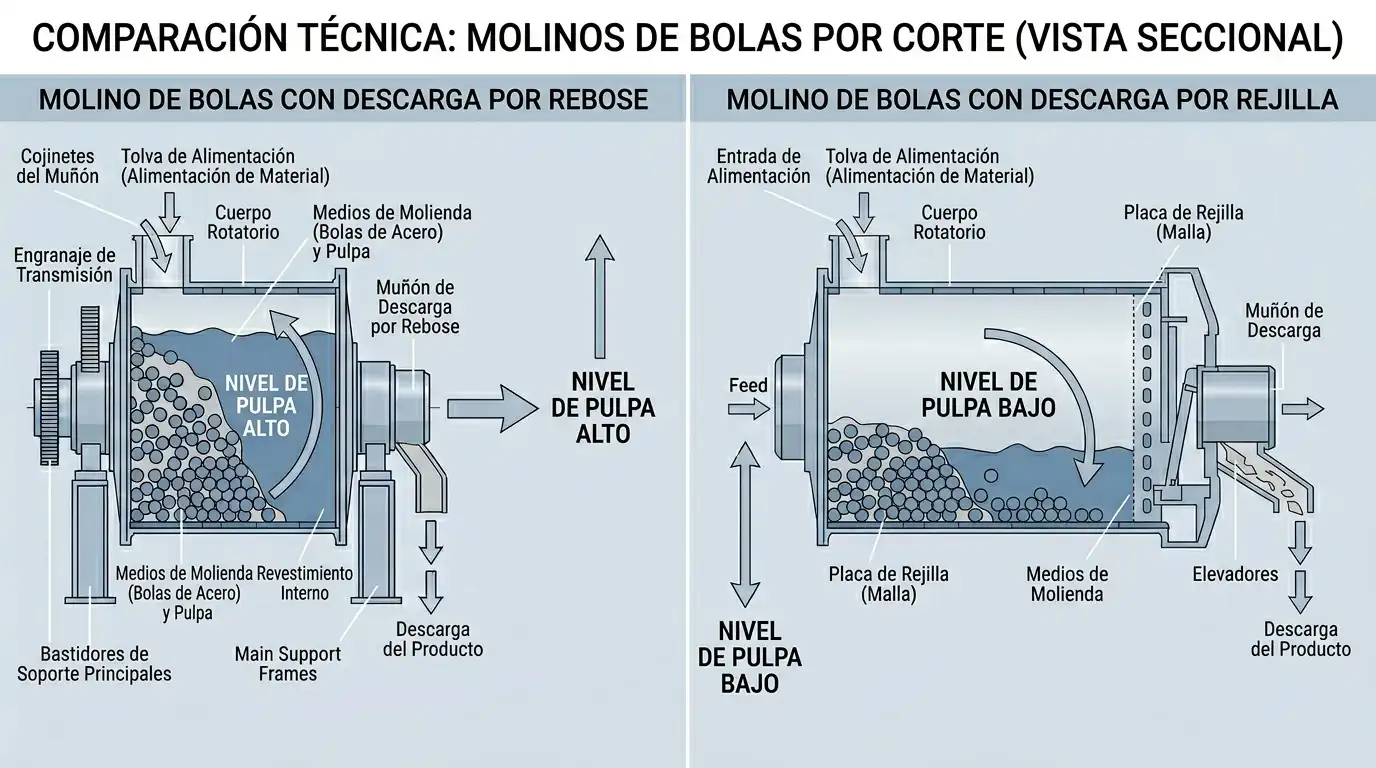

Tipos de Descarga
| Tipo de descarga | Fineza típica del producto | Aplicación principal |
|---|---|---|
| Rebose (Overflow) | 75–106 µm y más fino | Molienda fina, circuitos secundarios |
| Rejilla (Grate / Diaphragm) | 150–250 µm | Molienda primaria gruesa, alta capacidad |
| Centro-periferia | 150–300 µm | Configuraciones especiales, doble alimentación |
Molinos de rebose: El muñón de descarga está unos 5–110 mm por debajo de la línea central del molino. El material sale de manera natural cuando el nivel de la pulpa sube lo suficiente. Son simples, confiables y bien adaptados para molienda fina.
Molinos de rejilla: Una placa perforada en el extremo de descarga retiene las partículas gruesas para molienda adicional, mientras permite la salida del material fino. Operan con un nivel de pulpa interno más bajo, lo que reduce la sobremolienda y permite mayor capacidad para el mismo volumen de molino.
Por Escala de Producción
- Laboratorio (0.5–50 L): Pruebas en lote, determinación del índice de Bond, caracterización de minerales
- Piloto (50–500 L): Estudios de escalamiento, desarrollo de proceso
- Industrial (Φ1.5 m en adelante): Producción continua en minería, cemento, cerámica
Para producción industrial continua, el molino de bolas MQ cubre un rango amplio de capacidades —desde pocas toneladas por hora hasta cientos de t/h— dependiendo de las dimensiones del equipo y las características del mineral.

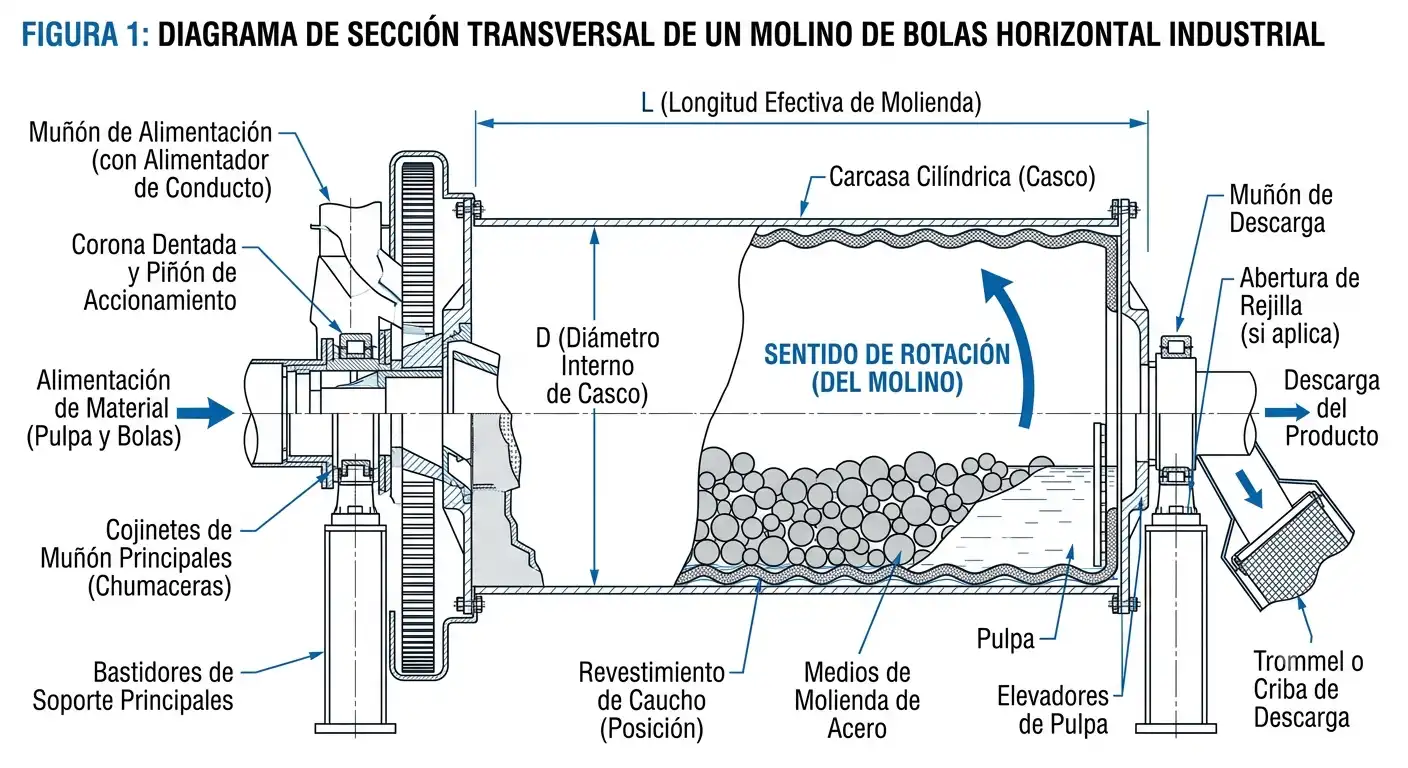

Dimensiones del Molino de Bolas: ¿Qué Significa D×L?
Los molinos de bolas se especifican con dos medidas: diámetro interno (D) y longitud efectiva de molienda (L). Un equipo etiquetado como “2400×8000 mm” tiene un diámetro interno de casco de 2,400 mm y una longitud efectiva de molienda de 8,000 mm.
Ambas medidas se toman dentro del casco de acero desnudo, antes de instalar los revestimientos. Una vez colocados los revestimientos de 65–75 mm de caucho o acero, el diámetro de trabajo efectivo se reduce de forma proporcional. Para calcular la velocidad crítica y la potencia requerida, siempre usa el diámetro con revestimiento instalado.
Por Qué el Diámetro Importa Más que la Longitud
El diámetro determina los dos parámetros operativos más importantes:
- Velocidad crítica: Nc=42.3/DN_c = 42.3 / \sqrt{D} (rpm, con D en metros). La velocidad operativa recomendada es el 65–80% de Nc.
- Consumo de potencia: La potencia escala aproximadamente con D²·⁴⁶. Duplicar el diámetro multiplica el consumo de energía unas 5.5 veces.
Un diámetro mayor también aumenta la altura de caída de los medios moledores, generando más energía de impacto por revolución, lo cual resulta ventajoso para minerales gruesos y duros.
Desgaste de Revestimiento y Variación Dimensional
Los revestimientos se van desgastando con el tiempo, lo que aumenta gradualmente el diámetro de trabajo. Un revestimiento de 70 mm que se ha desgastado hasta 30 mm incrementa el diámetro efectivo en 80 mm, lo que modifica la velocidad crítica y el perfil de potencia del molino. Siempre parte de las dimensiones con revestimiento nuevo para los cálculos de selección.
La Relación Longitud-Diámetro (L/D)
La relación L/D es el parámetro de diseño más útil para ajustar un molino a una aplicación específica. Controla cuánto tiempo permanece el material dentro del molino y, por tanto, qué tan fino queda el producto.
| Rango L/D | Tipo de molino | Aplicación típica | P₈₀ del producto |
|---|---|---|---|
| 1.0–1.2 | Molino corto | Molienda primaria (mineral grueso) | 300–600 µm |
| 1.3–1.8 | Uso general | Circuitos mineros estándar | 100–300 µm |
| 2.0–2.5 | Molino largo | Molienda secundaria/fina | 45–150 µm |
| ≥ 3.0 | Molino tubular | Cemento, aplicaciones ultrafinas | < 45 µm |
Molienda Primaria vs. Molienda Fina
Para molienda primaria —donde la alimentación viene directamente de la trituradora y los tamaños de partícula son gruesos (F₈₀ > 3,000 µm)— una relación L/D corta (1:1 a 1.3:1) funciona bien. El molino depende principalmente de la energía de impacto de las bolas grandes sobre las partículas gruesas.
Para molienda fina en circuito abierto, se usa normalmente una relación de 1.3:1 a 1.5:1. Los molinos en circuito cerrado con hidrociclones pueden operar con relaciones menores porque el material grueso sigue circulando hasta cumplir con la especificación de tamaño.
Cuándo un Solo Molino No Es Suficiente
Cuando el cálculo de diámetro supera los 6 metros (aproximadamente 20 pies), la mayoría de los fabricantes recomienda instalar dos molinos en paralelo. Dos equipos más pequeños son más fáciles de mantener, permiten control independiente y eliminan el riesgo de paro total de la planta por una sola falla.
Cómo Afecta el Tamaño de Alimentación al Dimensionamiento del Molino
El tamaño de alimentación no solo es un dato de entrada para el cálculo de capacidad: determina directamente el diámetro de bola necesario, lo que a su vez condiciona el diámetro mínimo práctico del molino.

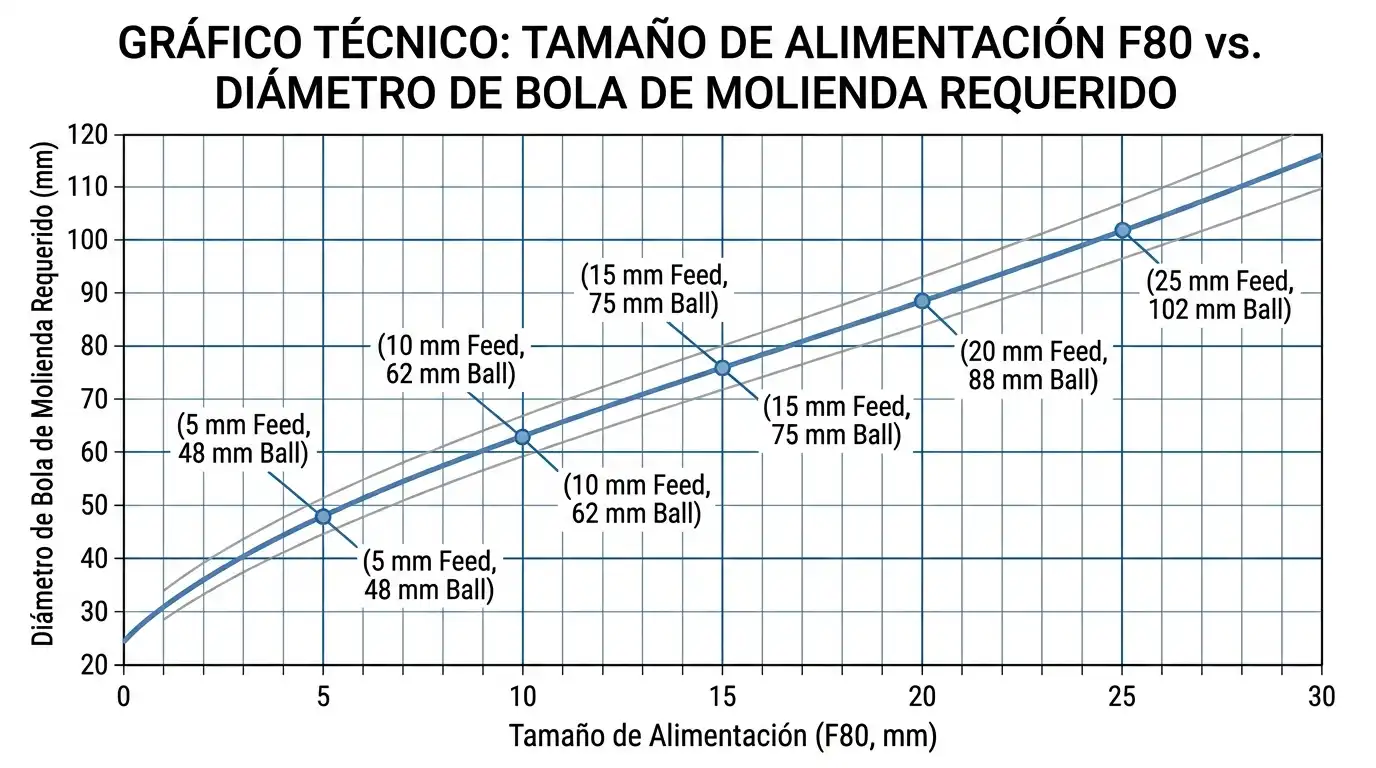

Selección del Diámetro de Bola: Fórmula de Bond
La fórmula de Bond para el diámetro máximo de bola es ampliamente utilizada en la industria minera de México y América Latina:
DB=25.4[F80k]0.5⋅[ρsWi100 ϕCD]0.33D_B = 25.4 \left[\frac{F_{80}}{k}\right]^{0.5} \cdot \left[\frac{\rho_s W_i}{100\, \phi_C \sqrt{D}}\right]^{0.33}
Donde:
- F₈₀ = tamaño de malla al 80% en la alimentación (µm)
- k = factor del molino (350 para rebose húmedo; 335 para rejilla húmeda)
- ρₛ = gravedad específica del mineral
- Wᵢ = índice de trabajo de Bond (kWh/t)
- φ_C = fracción de velocidad crítica
- D = diámetro interno del molino (m)
La alimentación gruesa requiere bolas grandes —típicamente 80–125 mm para molienda primaria, bajando a 25–50 mm en circuitos de remolienda fina.

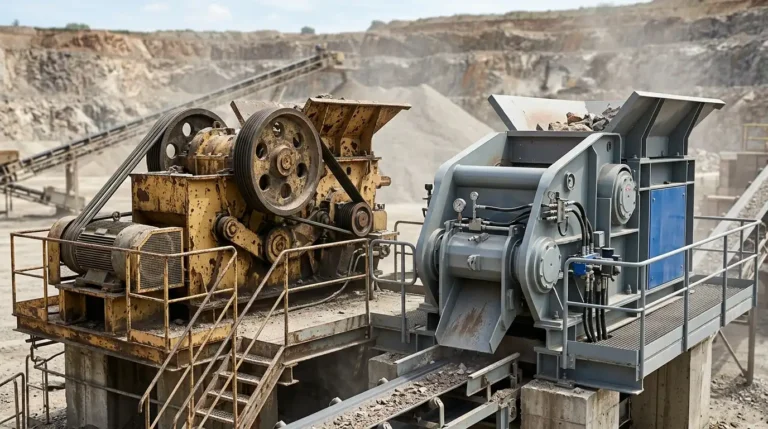

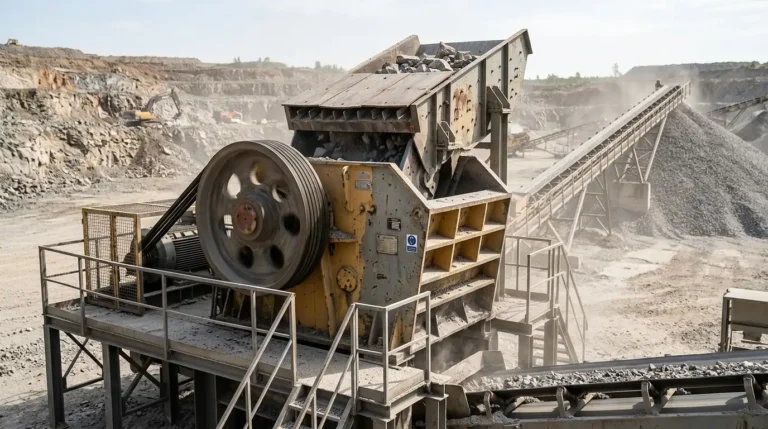

El Papel de la Trituración Previa
Los molinos de bolas son más eficientes con alimentaciones inferiores a 25 mm. Triturar previamente el mineral con una trituradora de mandíbulas PE o una trituradora cónica HP reduce considerablemente el F₈₀, lo que permite usar bolas más pequeñas y, en consecuencia, un molino de menor diámetro para el mismo objetivo de capacidad. En muchos circuitos mineros de México, cada peso invertido en trituración previa ahorra dos o tres pesos en energía de molienda.
Efecto del Tamaño de Alimentación sobre la Longitud Requerida
Una alimentación más gruesa necesita mayor tiempo de molienda, lo que empuja hacia una relación L/D mayor o un mayor tiempo de residencia en circuito cerrado. Reducir el F₈₀ de 6,000 µm a 2,000 µm —por ejemplo, añadiendo una trituradora secundaria cónica— puede reducir el volumen requerido del molino en un 15–30%.
Sistemas de Alimentación y Descarga
Los equipos en cada extremo del molino tienen más impacto del esperado sobre el volumen efectivo de molienda.
Sistemas de Alimentación
| Sistema de alimentación | Descripción | Aplicación ideal |
|---|---|---|
| Alimentador de canalón (Spout feeder) | Tubo de gravedad, pocas partes móviles | Circuito cerrado con hidrociclón instalado por encima del molino |
| Alimentador helicoidal | Tornillo recoge el material del subflujo del clasificador | Circuito cerrado con clasificador de rastrillos |
| Tambor simple/doble | Forma de tambor, mayor tolerancia a material extraño | Circuitos de molienda primaria |
La parte superior de la tolva de alimentación debe estar al menos 1.5 m por encima de la línea central del molino para garantizar un flujo constante por gravedad.
Sistemas de Descarga
Descarga por rebose: El muñón de descarga está 5–110 mm por debajo de la línea central del molino. El material sale de manera natural cuando el nivel de la pulpa sube lo suficiente. De bajo mantenimiento e ideal para molienda fina, pero propenso a la sobremolienda en instalaciones sobredimensionadas o en circuito abierto.
Descarga por rejilla: Una placa perforada en el extremo de descarga retiene las partículas gruesas. El nivel interno de pulpa más bajo reduce la sobremolienda y permite mayor capacidad para el mismo volumen de molino. Requiere mayor mantenimiento (las placas de rejilla se desgastan), pero la ventaja de rendimiento es clara en aplicaciones de molienda gruesa.
El tipo de descarga también afecta cómo se mide la longitud efectiva, lo cual puede generar diferencias en la comparación entre equipos de distintos fabricantes.
Capacidad y Producción
La capacidad es el resultado de cinco variables actuando en conjunto: volumen del molino, carga de bolas, velocidad operativa, dureza del mineral y tamaño objetivo del producto. Ninguna funciona de forma aislada.
Expresión de Capacidad de Bond
Bond relaciona la capacidad del molino (Q, en t/h) con la potencia del eje (P_M, kW) y la energía específica (E, kWh/t):
Q = P_M / E, donde E=Wi(10P80−10F80)E = W_i \left(\dfrac{10}{\sqrt{P_{80}}} – \dfrac{10}{\sqrt{F_{80}}}\right)
Un mineral duro típico (Wᵢ = 18 kWh/t) molido de F₈₀ = 3,000 µm a P₈₀ = 150 µm requiere aproximadamente 17–19 kWh/t de energía específica. Un molino de 500 kW operando a esa tasa entrega alrededor de 26–29 t/h de producción neta.
Ejemplos Reales de Capacidad en Planta
- Molino de bolas de 2–3 t/h para mineral de grafito: configuración Φ900×1800 mm, motor de 18.5 kW
- Molino de bolas de 6 t/h para mineral de manganeso: molino Φ1500×3000 mm, motor de 75 kW
- Molino de bolas de 3–5 t/h para feldespato: molino Φ1200×2400 mm, motor de 45 kW
Estas cifras asumen mineral de dureza media y un producto P₈₀ de 75–150 µm. Un mineral duro o un objetivo de fineza mayor puede reducir la capacidad en un 20–50%.
Tabla de Referencia de Tamaños Estándar de Molinos de Bolas
La siguiente tabla reúne los tamaños de fabricación más comunes a nivel industrial. Las capacidades son indicativas: la producción real depende en gran medida de la dureza del mineral (índice de Bond Wᵢ), el tamaño del producto y la configuración del circuito.
| Modelo | Diámetro del casco (mm) | Longitud (mm) | Volumen (m³) | Motor (kW) | Capacidad aprox. (t/h)* |
|---|---|---|---|---|---|
| Φ900×1800 | 900 | 1,800 | 0.8 | 18.5 | 0.65–2 |
| Φ1200×2400 | 1,200 | 2,400 | 2.7 | 45 | 1.5–5 |
| Φ1500×3000 | 1,500 | 3,000 | 5.3 | 75 | 2–7 |
| Φ1830×3000 | 1,830 | 3,000 | 7.9 | 130 | 4–12 |
| Φ2100×3600 | 2,100 | 3,600 | 12.5 | 210 | 8–18 |
| Φ2200×5500 | 2,200 | 5,500 | 20.9 | 280 | 12–28 |
| Φ2700×4000 | 2,700 | 4,000 | 22.9 | 400 | 20–40 |
| Φ3200×4500 | 3,200 | 4,500 | 36.2 | 630 | 35–65 |
| Φ3600×6000 | 3,600 | 6,000 | 61.1 | 1,000 | 60–120 |
| Φ4500×8500 | 4,500 | 8,500 | 135.4 | 2,000 | 150–300 |
*Basado en mineral de dureza media (Wᵢ = 12–15 kWh/t), producto P₈₀ ≈ 75–150 µm, carga de bolas del 35–40%, operación en circuito cerrado.
Referencia para Escala de Laboratorio y Piloto
| Volumen | Uso típico | Diámetro aproximado |
|---|---|---|
| 0.5–5 L | Pruebas de laboratorio, índice de Bond | 150–250 mm |
| 5–50 L | Preparación de muestras | 250–500 mm |
| 50–500 L | Plantas piloto, producción pequeña | 500–900 mm |
Ventajas y Limitaciones
Lo Que Hacen Bien los Molinos de Bolas
- Procesan una amplia gama de durezas y composiciones de mineral sin rediseñar el proceso
- Alcanzan tamaños de producto muy finos (P₈₀ < 75 µm) de manera constante y repetible
- Operan de forma continua durante meses con mantenimiento rutinario
- Se escalan de manera predecible desde planta piloto hasta instalaciones industriales a gran escala
- Aceptan diferentes tipos de medios moledores —acero, cerámica, caucho— según la aplicación
Dónde Quedan Cortos
- Alto consumo de energía: la molienda puede representar el 30–50% del consumo eléctrico total de la planta, tal como señala la Wikipedia sobre molinos de bolas
- Riesgo de sobremolienda, especialmente en molinos de rebose operando en circuito abierto
- El desgaste de bolas y revestimientos genera costos continuos de consumibles
- Las instalaciones de gran tamaño (Φ > 5 m) requieren una inversión civil y estructural importante
Molino de Bolas vs. Otros Equipos de Molienda
| Parámetro | Molino de bolas | Molino SAG | Molino de barras | Molino vertical |
|---|---|---|---|---|
| Tamaño máx. de alimentación | ~25 mm | ~300 mm | ~25 mm | ~50 mm |
| Producto P₈₀ | < 150 µm | 300–1,000 µm | 100–400 µm | < 100 µm |
| Energía unitaria | Mayor | Media | Media | Menor |
| Riesgo de sobremolienda | Medio–alto | Bajo | Bajo | Bajo |
| Mejor aplicación | Molienda fina / segunda etapa | Molienda primaria, mineral grande | Molienda gruesa | Ultrafino, cemento |
Los molinos de bolas son más competitivos en circuitos secundarios y terciarios donde el objetivo de P₈₀ cae por debajo de 150 µm. Por encima de ese punto, un molino SAG o de barras suele ser más eficiente en términos energéticos para la misma capacidad.
Resumen
Dimensionar correctamente un molino de bolas sigue una secuencia clara: partir del objetivo de producción y la dureza del mineral (Wᵢ), calcular la potencia necesaria con la ecuación de Bond, y luego determinar la combinación D×L que entrega esa potencia a una relación L/D práctica. El tamaño de alimentación condiciona la selección del diámetro de bola y establece el límite inferior de cuán corto puede ser el molino. Elige descarga por rebose para objetivos de producto por debajo de 106 µm, y descarga por rejilla para aplicaciones más gruesas o donde la sobremolienda sea un riesgo real. La tabla de referencia anterior es un buen punto de partida, pero siempre realiza un cálculo completo de dimensionamiento antes de emitir una orden de compra.
Preguntas Frecuentes
¿Cómo dimensionar un molino de bolas para una planta minera de 100 t/h?
Parte del índice de trabajo de Bond (Wᵢ) del mineral, el F₈₀ de la alimentación y el P₈₀ objetivo del producto. Usa la tercera ley de Bond para calcular la energía específica (kWh/t) y multiplica por la producción para obtener la potencia requerida en el eje. A partir de esa potencia, usa las tablas potencia-dimensiones del fabricante para encontrar la combinación D×L adecuada. Una planta de 100 t/h moliendo mineral de dureza media hasta P₈₀ = 150 µm generalmente requiere un molino en el rango de Φ3,200–3,600 mm de diámetro.
¿Cuál es la relación longitud-diámetro óptima para molienda fina en un molino de bolas?
Para productos por debajo de 75 µm en circuito abierto, una relación L/D de 2.0:1 a 2.5:1 es lo estándar. En circuito cerrado con hidrociclones, 1.5:1 a 2.0:1 suele ser suficiente. Los molinos tubulares para cemento pueden llegar a 3.5:1 o más.
¿Cuáles son las diferencias entre el molino de bolas con descarga por rebose y por rejilla para selección de dimensiones?
Los molinos de rebose mantienen un nivel interno de pulpa más alto, lo que implica mayor tiempo de residencia y molienda más fina, pero también mayor riesgo de sobremolienda. Los molinos de rejilla operan con la pulpa más baja internamente, dando menor tiempo de retención y mayor capacidad por unidad de volumen de molino. Para el mismo objetivo de P₈₀, un molino de rejilla puede ser construido con menor L/D que uno de rebose equivalente.
¿A qué tamaño de alimentación se vuelve ineficiente el molino de bolas y cuándo conviene triturar previamente el mineral?
Los molinos de bolas pierden eficiencia de manera notable con alimentaciones superiores a 25 mm. Triturar previamente el mineral por debajo de 10 mm con una trituradora de mandíbulas o cónica antes del circuito de molienda puede reducir los costos de energía de molienda en un 25–40% y prolongar la vida útil de revestimientos y bolas.
¿Cómo afecta el desgaste del revestimiento al desempeño del molino con el tiempo?
Un revestimiento de 70 mm desgastado hasta 30 mm incrementa el diámetro de trabajo efectivo en 80 mm, lo que modifica tanto la velocidad crítica como el perfil de potencia del molino. Incluir el ciclo de reemplazo de revestimientos en el programa de mantenimiento preventivo es indispensable para mantener la eficiencia dentro del rango de diseño.
