Composición del Sistema del Molino Raymond: Molino Principal, Ventilador, Clasificador, Recolección de Polvo y Alimentación
Lo Que Aprenderá en Esta Guía
Un molino Raymond no es una sola máquina. Es un conjunto de cinco subsistemas que trabajan de forma coordinada: el molino principal, el ventilador, el clasificador, la recolección de polvo y la alimentación. Esta guía explica qué hace cada subsistema. Más importante aún, explica cómo deben dimensionarse juntos, no elegirse uno por uno. Está dirigida a un ingeniero o comprador que especifica una línea completa de molino Raymond, y al terminar, usted podrá detectar un desajuste entre subsistemas antes de que se convierta en un problema de puesta en marcha.
Panorama General

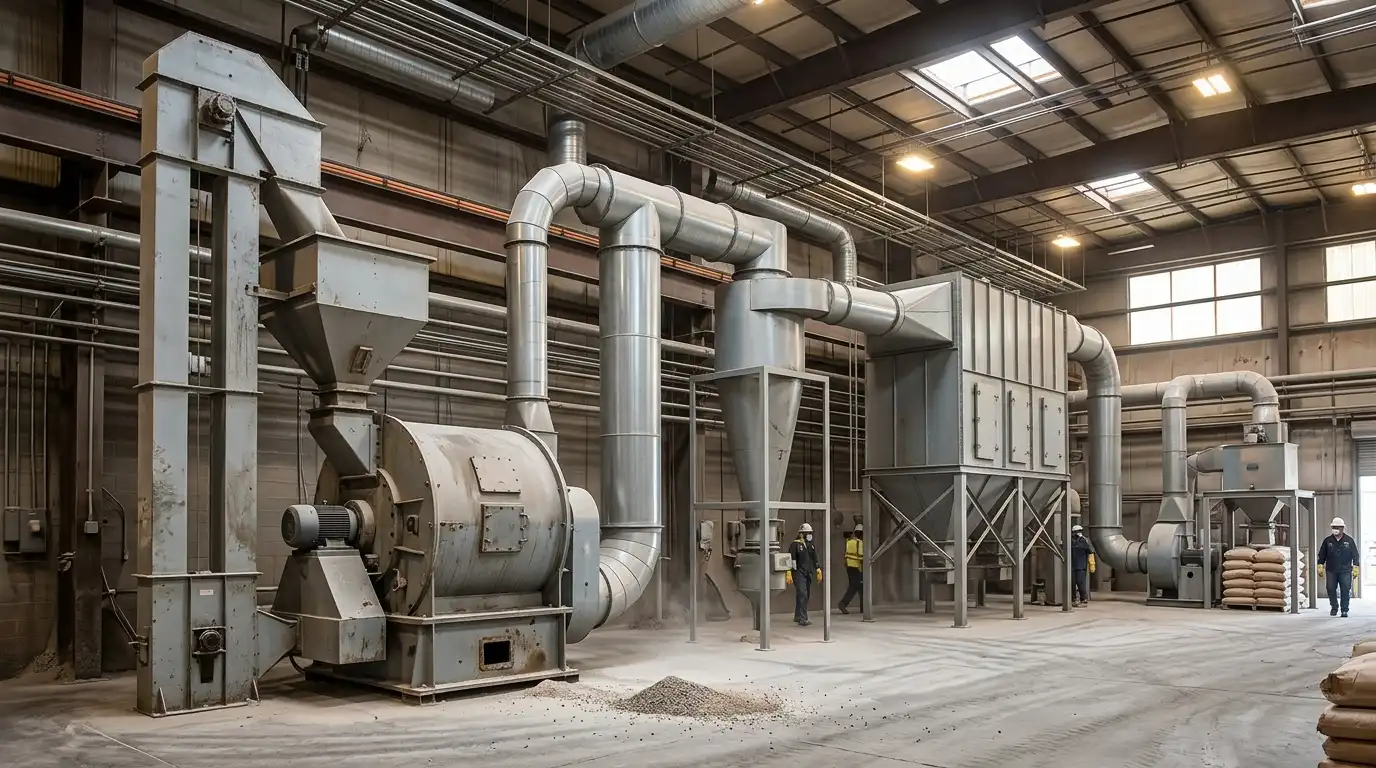

La mayoría de los compradores evalúan un molino Raymond solo por su unidad principal de molienda. Esa unidad, sin embargo, solo funciona dentro de un circuito de aire cerrado. Ese circuito incluye un ventilador, un clasificador, una etapa de recolección de polvo y un sistema de alimentación. Cada parte depende de las demás.
Un ventilador dimensionado para un modelo de molino no moverá suficiente aire para uno más grande. Un clasificador ajustado para un corte grueso no sostendrá uno fino si el ventilador no suministra la velocidad de aire correcta. Un alimentador que opere más rápido de lo que el molino y el ventilador pueden procesar sobrecargará todo el circuito. Esta guía trata a los cinco subsistemas como un solo sistema. Así es como realmente deben especificarse.
El Molino Principal
El molino principal es donde ocurre la reducción de tamaño. Un rodillo de molienda presiona contra un anillo de molienda por fuerza centrífuga, impulsado por un ensamble giratorio tipo araña. Esta guía no vuelve a explicar ese mecanismo en detalle. Un Molino Raymond cubre el diseño del rodillo, el anillo y la estructura de suspensión en su propia página de producto, para quien busque esa profundidad mecánica.
Lo que importa aquí es la salida del molino principal. Fija el volumen de aire que el ventilador debe mover. También fija la carga de partículas que el clasificador y el colector de polvo deben manejar más adelante. Un tamaño de bastidor mayor no solo muele más material. También exige un ventilador, clasificador y sistema de recolección proporcionalmente más grandes.
El Ventilador

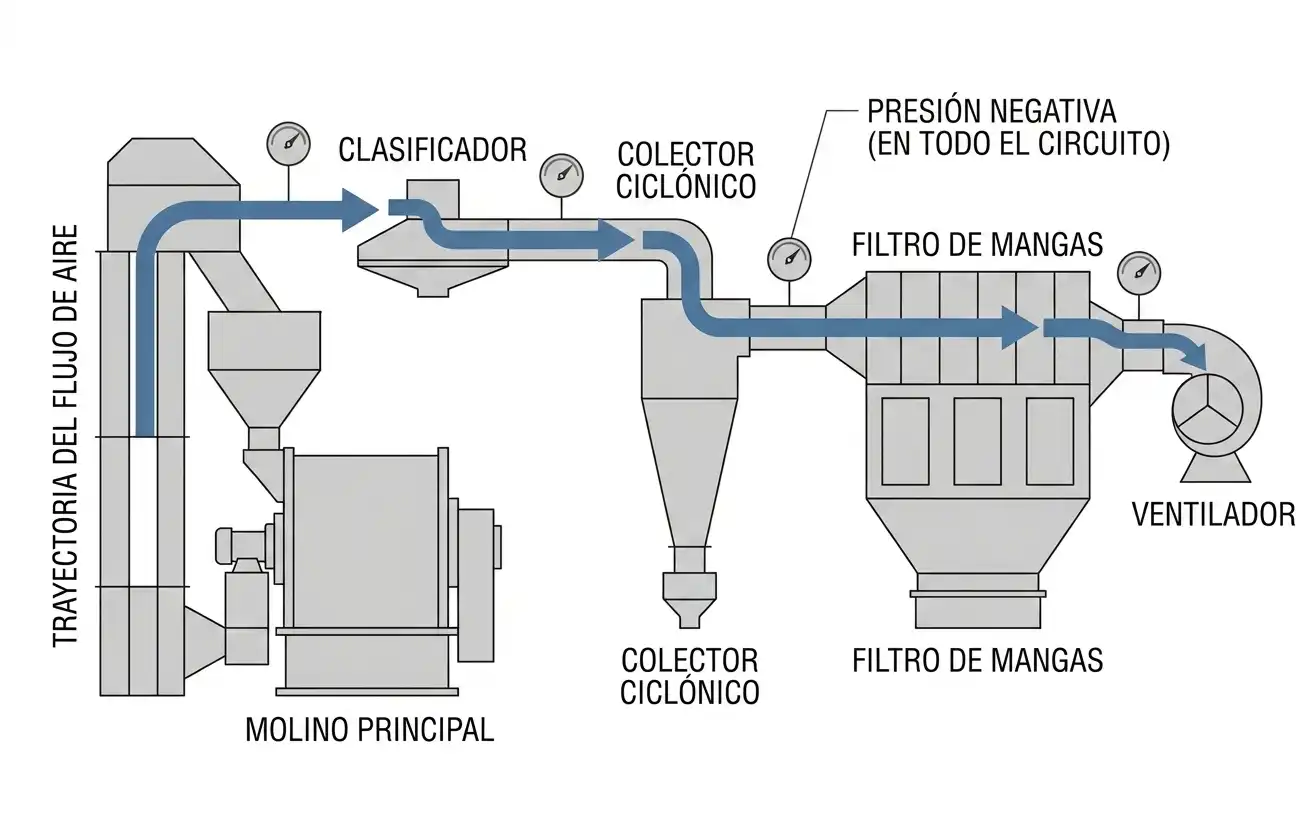

El ventilador es el motor de todo el sistema. Jala el aire a través del molino, hacia el clasificador, por el colector ciclónico, y hacia el filtro de mangas, para luego expulsarlo.
Este único flujo de aire cumple tres funciones a la vez. Lleva el polvo molido hacia el clasificador. Lleva el polvo fino hacia la recolección. Mantiene todo el circuito bajo presión negativa.
La potencia del ventilador aumenta con el tamaño del bastidor por una razón real, no solo por convención de precios. Un molino más grande produce más polvo suspendido en el aire por minuto. Mover ese volumen a través del mismo ducto y área de filtro necesita proporcionalmente más potencia de ventilador.
En la serie MGW, la potencia del motor del ventilador va de 55 kW en el bastidor más pequeño a 315 kW en el grande. Sigue de cerca la potencia del motor del molino principal en todo el rango.
Un ventilador subdimensionado no puede mantener presión negativa en la carcasa del molino. Eso arriesga que el polvo escape al área de trabajo, en lugar de seguir la ruta de aire prevista.
Un ventilador sobredimensionado desperdicia energía. También puede alterar el punto de corte del clasificador. La clasificación depende de la velocidad de aire en la cámara, no solo del volumen bruto de aire.
El Clasificador
El clasificador separa el material molido por tamaño antes de que salga del circuito de molienda. Una jaula giratoria o rueda de aspas deja pasar las partículas finas. Las partículas gruesas se rechazan de vuelta a la cámara de molienda para otro paso.
Este circuito cerrado es lo que permite a un molino Raymond mantener un objetivo de finura constante. No produce una dispersión de tamaño sin control.
La velocidad del clasificador fija el punto de corte. La velocidad de aire en la cámara del clasificador fija qué tan definido es ese corte en realidad. La misma velocidad de clasificador produce un resultado distinto a una velocidad de aire diferente. Por eso el clasificador no puede evaluarse por separado del ventilador con el que está emparejado.
Los objetivos de finura más altos necesitan mayor velocidad de clasificador. Esto generalmente reduce el rendimiento neto. Con un corte más cerrado, el clasificador rechaza una mayor proporción de material de vuelta para remolienda.
Recolección de Polvo

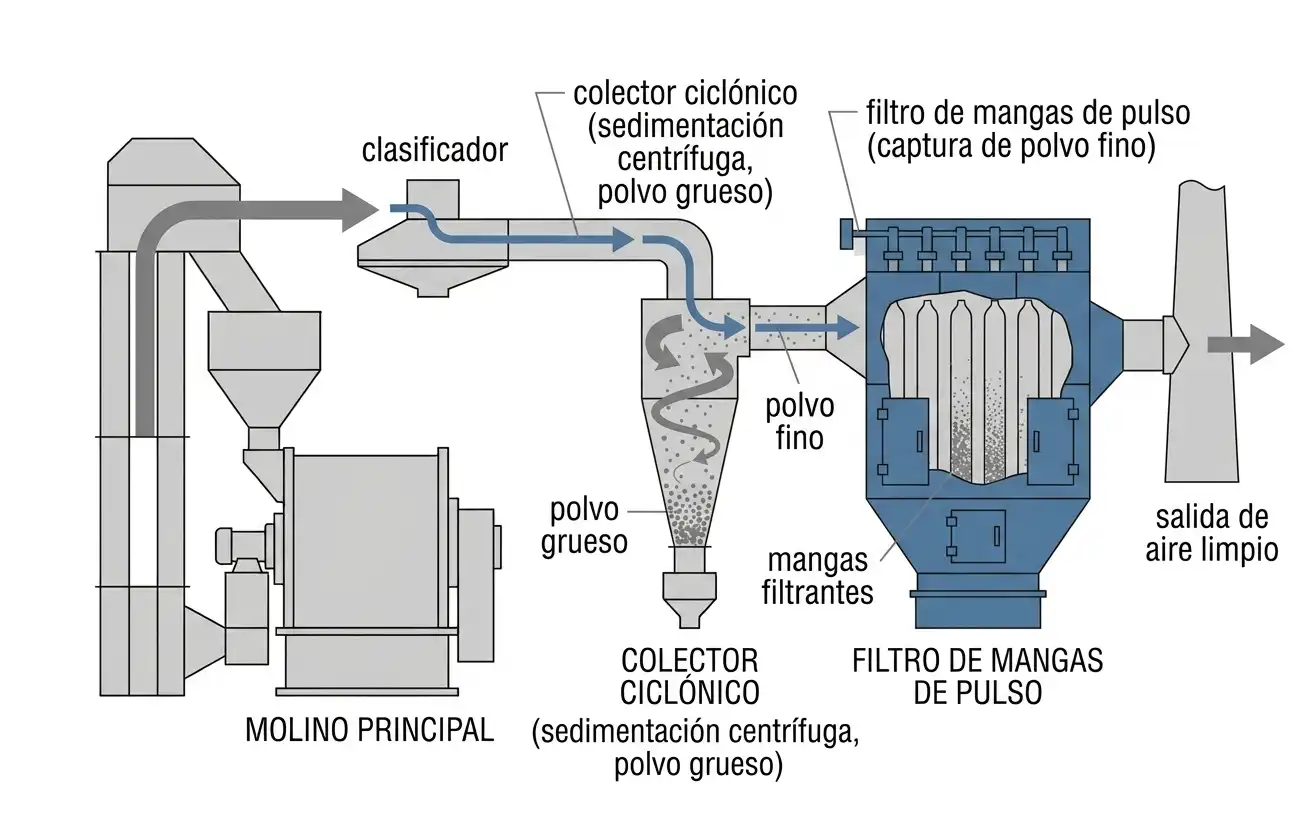

La recolección de polvo opera en dos etapas, no en una. El colector ciclónico va primero. Retira la mayor parte del polvo de la corriente de aire por sedimentación centrífuga.
Esta es la corriente de producto terminado en un sistema de molino Raymond, no un desecho. La eficiencia del ciclón afecta directamente cuánto polvo vendible recupera realmente la planta.
El filtro de mangas de pulso va segundo. Captura el polvo fino que el ciclón no puede sedimentar, antes de que el aire se expulse. Dividir la carga de esta forma protege el filtro de mangas.
Enviar flujo de aire sin clasificar directamente a un filtro de mangas cargaría las bolsas mucho más rápido. Eso acorta su vida útil. Un sistema de dos etapas bien emparejado mantiene al filtro de mangas manejando solo la fracción fina para la que realmente está diseñado.
Mantener la presión negativa en toda esta ruta no es un detalle de limpieza. Mantiene el polvo contenido dentro del equipo, en lugar de escapar al ambiente de trabajo. Ese es el mismo principio en el que se basa la guía de ventilación industrial para operaciones de procesamiento mineral.
Alimentación

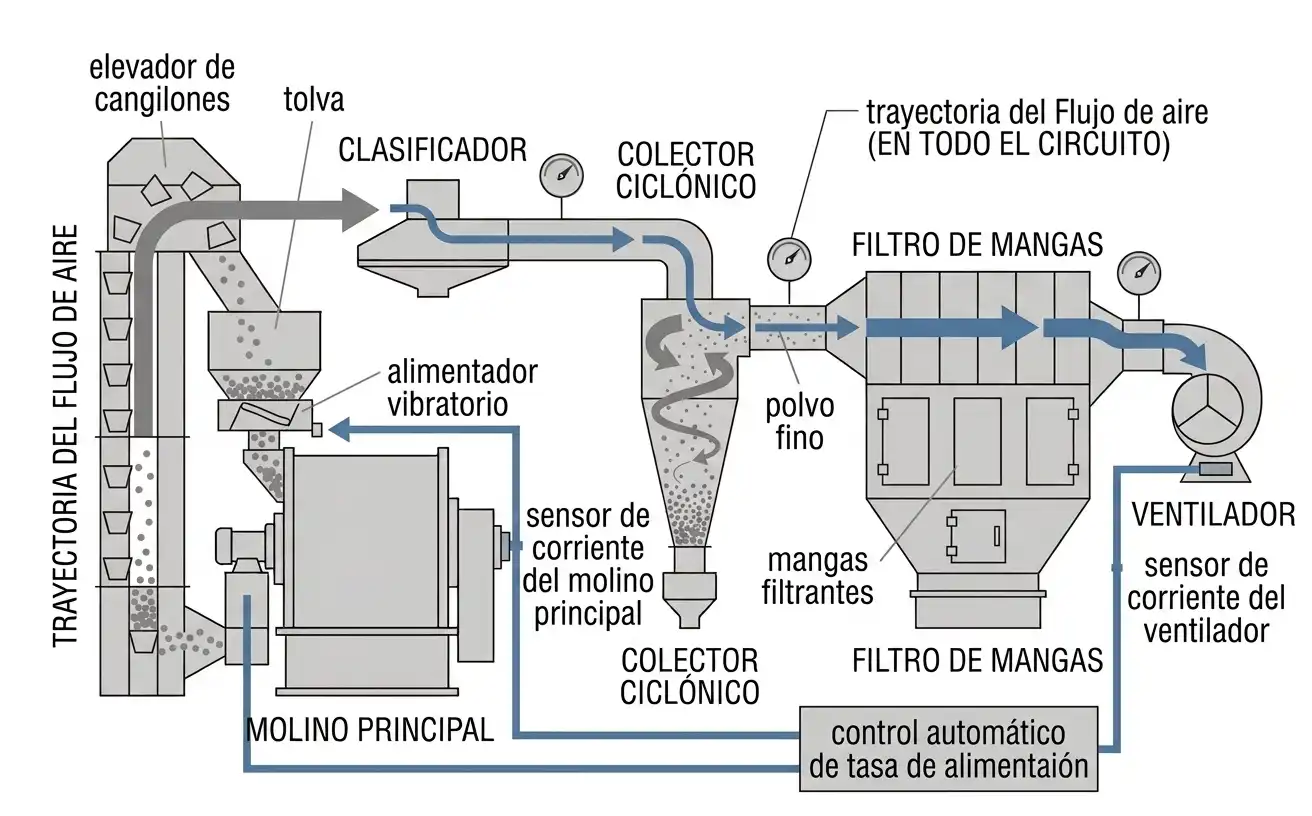

La etapa de alimentación controla qué tan rápido entra el material al circuito que los otros cuatro subsistemas deben procesar. Un elevador de cangilones levanta la alimentación pretriturada hacia una tolva sobre el molino. Un alimentador vibratorio la dosifica hacia la cámara de molienda a una tasa controlada y continua.
Esa palabra “controlada” importa más de lo que parece. En un sistema bien especificado, el alimentador está enclavado con el molino principal y el ventilador.
La tasa de alimentación se ajusta automáticamente, con base en las lecturas de corriente de ambos motores. Esto evita que el alimentador cargue el molino más rápido de lo que las etapas siguientes pueden procesar. Esa es una falla a nivel de sistema, no un problema aislado del alimentador.
Cómo Interactúan los Cinco Subsistemas
Un desajuste en cualquier punto de este circuito puede aparecer en otro lugar, no necesariamente en su origen. Un ventilador subdimensionado priva al clasificador de la velocidad de aire que necesita. Eso puede aparecer como un resultado de finura fuera de especificación. Parece un problema del clasificador, pero en realidad es un problema de dimensionamiento del ventilador.
Un alimentador que opera sin enclavamiento por corriente puede sobrecargar el molino. El clasificador y las etapas de recolección no pueden mantener el ritmo.
El resultado es fuga de polvo en el filtro de mangas. Parece un problema de filtro, pero se origina en el control de alimentación. Diagnosticar bien estos problemas significa revisar todo el circuito, no solo el subsistema donde aparece el síntoma.
Aplicaciones por Industria
El procesamiento de minerales no metálicos es donde más importa esta arquitectura de cinco subsistemas. Materiales como barita, calcita, caliza y bentonita pasan por la misma secuencia de alimentación, molienda, clasificación y recolección, sin importar el uso final. Los materiales higroscópicos como la bentonita exigen más al sistema de aire específicamente. El mismo aire que transporta el polvo también retira la humedad superficial durante la molienda.
Las aplicaciones con límites estrictos de emisión de polvo necesitan margen adicional en la etapa de recolección. Esto incluye sitios cerca de zonas residenciales, o sitios bajo permisos locales de calidad del aire más estrictos. La etapa de recolección debe dimensionarse por encima del mínimo calculado, no en el mínimo apenas suficiente que exige el flujo de aire del molino.
Mantenimiento en Todo el Sistema
Cada subsistema tiene su propio ritmo de mantenimiento, pero también interactúan durante el mantenimiento. El desgaste del rodillo y el anillo de molienda cambia la resistencia al flujo de aire dentro de la carcasa del molino con el tiempo. Eso desplaza la carga sobre el ventilador, incluso cuando el ventilador mismo no ha cambiado.
La adherencia de polvo dentro de los ductos y el colector ciclónico es una falla documentada en alimentación pegajosa y sensible a la humedad. Los interiores de ducto pulidos como espejo y un sistema de limpieza antiadherente en el ciclón atienden esto directamente. Vale la pena especificar ambos desde el inicio en cualquier material conocido por ser pegajoso. Es mejor que agregarlos después de que aparece un problema de obstrucción.
Estructura de Costo en los Cinco Subsistemas
La potencia del motor es un indicador razonable del costo relativo de cada subsistema, y no se reparte de forma pareja. En la serie MGW, la potencia del motor del molino principal y la del ventilador son comparables entre sí en todo el rango de modelos. El motor del clasificador consume notablemente menos. El equipo de recolección de polvo y alimentación agrega costo adicional que ni siquiera aparece en la potencia nominal del molino principal.
Los compradores que comparan cotizaciones deben confirmar qué incluye realmente cada una. Una cotización puede cubrir la línea completa de cinco subsistemas, o solo el molino principal y el clasificador. Un precio de solo el molino principal puede verse significativamente menor que un sistema completo, listo para operar.
Preguntas Frecuentes
¿Cuáles son los cinco subsistemas principales de una planta de molino Raymond?
Un sistema completo de molino Raymond consiste en el molino principal, el ventilador, el clasificador, la recolección de polvo y la alimentación. Los cinco trabajan juntos en un circuito de aire cerrado. Cada uno debe dimensionarse en relación con los demás, no elegirse de forma independiente.
¿Por qué importa el dimensionamiento del ventilador más allá de mover aire?
El ventilador fija la velocidad de aire en el clasificador, lo cual afecta su punto de corte. También mantiene la presión negativa que contiene el polvo dentro del equipo. Un ventilador subdimensionado o sobredimensionado puede causar problemas que parecen del clasificador o de la recolección de polvo. En realidad se originan en el ventilador.
¿Por qué la recolección de polvo usa dos etapas en lugar de una?
Un colector ciclónico retira primero la mayor parte del polvo por sedimentación centrífuga. Esta es la corriente principal de producto, no un desecho. Un filtro de mangas de pulso captura después el polvo fino restante. Enviar flujo de aire sin clasificar directamente a un filtro de mangas sobrecargaría las bolsas filtrantes y acortaría su vida útil.
¿Cómo evita el sistema de alimentación sobrecargar el molino?
En un sistema bien especificado, el alimentador está enclavado con el molino principal y el ventilador. La tasa de alimentación se ajusta automáticamente, con base en las lecturas de corriente de ambos motores. Esto mantiene la entrada de material al circuito sin superar lo que las etapas siguientes pueden procesar.
