Cámara Estándar vs Cabeza Corta: División del Trabajo Entre Trituración Media y Fina
Lo Que Aprenderá en Esta Guía
Una cámara estándar usa una pendiente de cabeza más suave y revestimientos escalonados para trituración media. Una cámara de cabeza corta usa un ángulo más pronunciado y revestimientos lisos para trituración fina. Esta guía explica esa diferencia de geometría y cómo las dos cámaras dividen el trabajo en un circuito de trituración. Está dirigida a un ingeniero o diseñador de planta que secuencia etapas de trituración secundaria y terciaria, y al terminar, usted podrá relacionar el tipo de cámara con su posición en el circuito, en lugar de tratarlas como intercambiables.

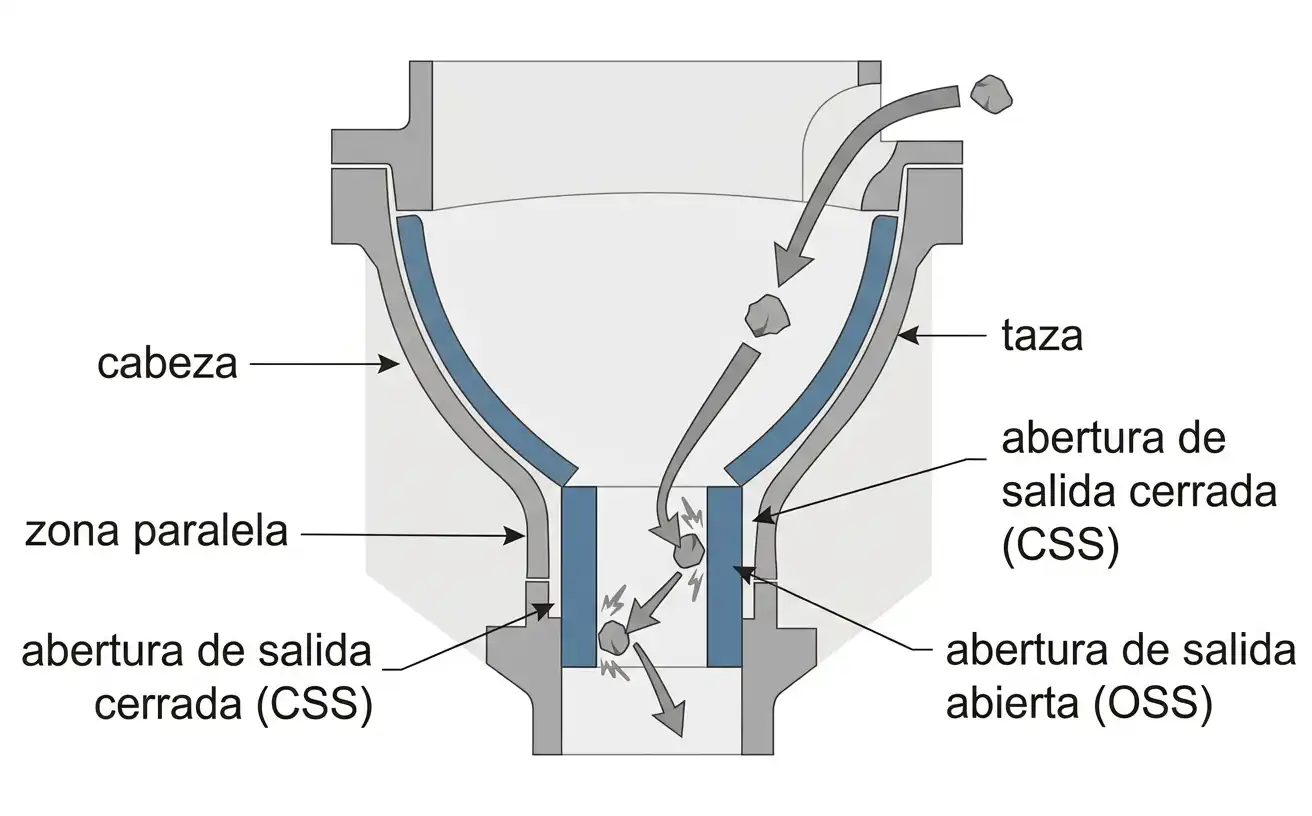

Principio de Funcionamiento y la Zona Paralela
Ambos tipos de cámara hacen girar una cabeza dentro de una taza. La roca se comprime al estrecharse el espacio, y se libera al ensancharse. Lo que controla el tamaño final del producto no es solo el espacio más estrecho. Una característica específica hace ese trabajo: la zona paralela.
La zona paralela es una sección cerca de la descarga donde la cabeza y la taza corren paralelas, en lugar de converger. El material que pasa por ahí recibe más de un golpe antes de salir. Esto hace que el tamaño de producto siga la abertura de salida cerrada (CSS), en lugar de la abertura abierta más amplia. Es una característica de toda cámara de trituradora cónica, no solo de las finas.
Diferencias Estructurales: Geometría de la Cámara
Una cámara estándar usa revestimientos escalonados y una pendiente de cabeza más suave. Esta geometría mantiene la cámara superior más abierta. Acepta un tamaño de alimentación mayor y mueve más tonelaje a través de un ajuste más grueso.
Una cámara de cabeza corta usa caras de revestimiento más lisas y un ángulo de cono más pronunciado. La cámara misma es más compacta, con una abertura de alimentación más estrecha. También lleva una zona paralela más larga en relación con su tamaño. Esa longitud adicional es lo que permite a una cámara de cabeza corta mantener un control más estricto sobre un producto más fino.
División del Trabajo: Estándar para Trituración Media

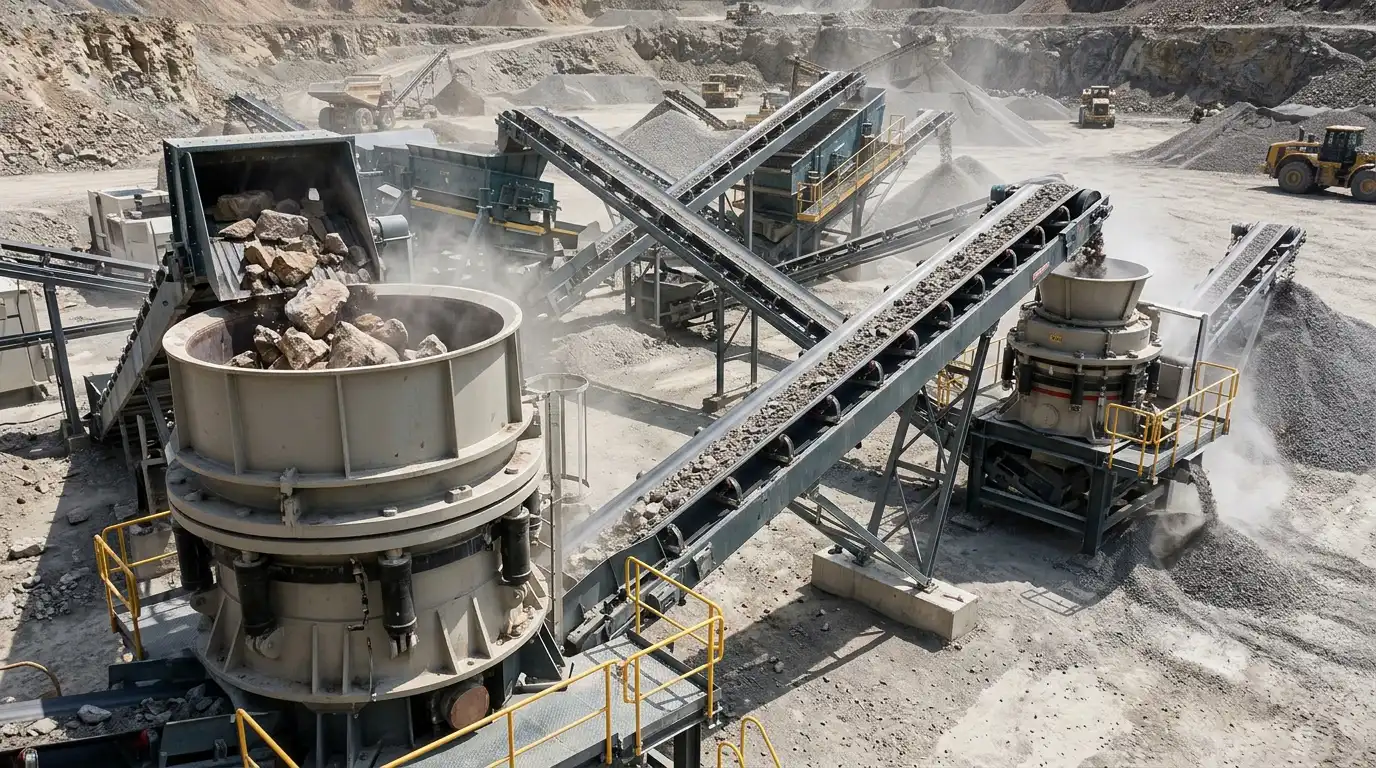

Una cámara estándar generalmente ocupa la posición secundaria. Recibe alimentación ya reducida por una trituradora primaria de quijada o giratoria. Produce un producto más grueso, de trituración media. Normalmente opera en circuito abierto, lo que significa que el material pasa una sola vez, sin ser cribado y regresado a la misma máquina.
Este papel prioriza el rendimiento y la relación de reducción sobre el control preciso del producto. El trabajo de una cámara estándar es reducir la salida en bloques de la trituradora primaria a un rango de tamaño manejable. Alcanzar una especificación final estricta no es su trabajo.
División del Trabajo: Cabeza Corta para Trituración Fina
Una cámara de cabeza corta se ubica río abajo, típicamente en la posición terciaria o cuaternaria. Recibe alimentación ya reducida por una cámara estándar o media. Produce un producto más fino y con control más estricto. Comúnmente opera en circuito cerrado, con una criba que regresa el material sobredimensionado a la trituradora para otro paso.
Este papel prioriza el control del producto sobre el rendimiento bruto. La abertura de alimentación más estrecha de una cámara de cabeza corta también importa aquí. No puede aceptar la alimentación gruesa y en bloques que maneja una cámara estándar. Por eso las dos se secuencian, en lugar de sustituirse entre sí.
Combinando las Dos Etapas

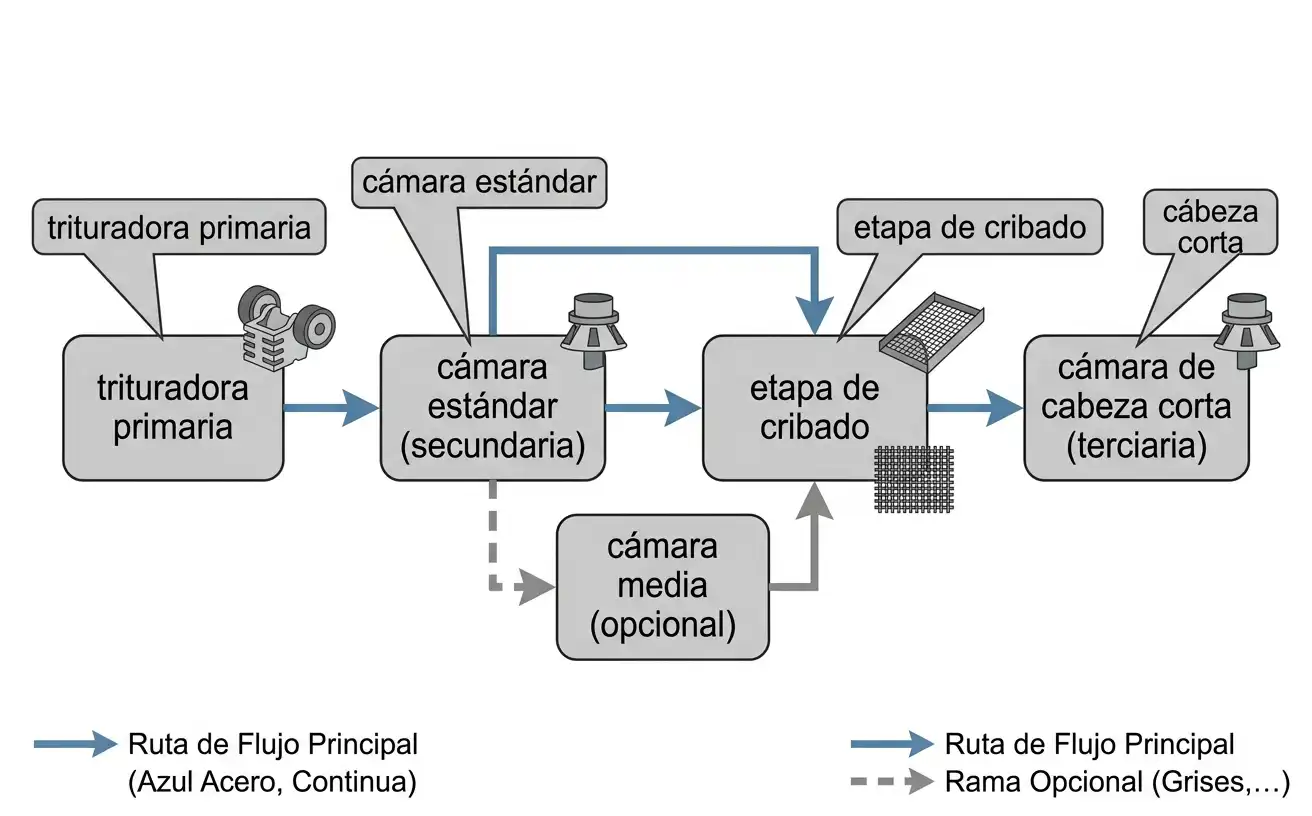

Un circuito de trituración comúnmente opera primero una cámara estándar y después una de cabeza corta. Un transportador, y a menudo una etapa de cribado, las conecta. Algunos fabricantes también ofrecen una cámara media, ubicada entre las dos tanto en geometría como en función. Conviene a un circuito que necesita una salida más fina que la estándar, sin la precisión completa de la cabeza corta.
Los tamaños de cámara dentro de un mismo modelo de trituradora suelen abarcar de tres a seis variantes. Esto permite que una planta ajuste el balance entre grueso, medio y fino sin cambiar la máquina base. Este rango existe porque ninguna geometría de cámara sirve bien a todas las etapas.
Cómo Elegir la Cámara Correcta
El tamaño de alimentación es la primera revisión. La abertura más estrecha de una cámara de cabeza corta no puede aceptar el mismo tamaño de bloque que maneja una cámara estándar. El tamaño de salida de la etapa anterior debe encajar con el límite de alimentación de la cámara siguiente antes de considerar cualquier otra cosa.
El tamaño de producto objetivo y el tipo de circuito vienen después. Una especificación que exige un producto final estricto y en circuito cerrado apunta hacia una cámara de cabeza corta. Una especificación que exige reducción intermedia de alto tonelaje en circuito abierto apunta hacia una cámara estándar.
Donde el objetivo se ubica entre ambos, vale la pena evaluar una cámara media, si está disponible. Es mejor opción que recurrir a una cabeza corta con ajuste amplio.
Aplicaciones por Material e Industria
Las cámaras estándar manejan la mayor parte del trabajo de trituración secundaria en canteras y minas. Reducen la salida de la trituradora primaria de granito, basalto y agregado general a un rango de tamaño apto para procesamiento posterior. Las cámaras de cabeza corta manejan la etapa de acabado para agregado de construcción y material de base para carreteras. También sirven a cualquier aplicación con un requisito específico de granulometría final.
Las dos suelen operar en el mismo sitio, en el mismo circuito, en lugar de servir a operaciones separadas. Una planta que produce varias granulometrías de producto a partir de un mismo flujo de alimentación a menudo necesita ambos tipos de cámara. Trabajan en secuencia para lograrlo.
Mantenimiento y Piezas de Desgaste
Ambos tipos de cámara se desgastan en la cabeza y la taza, típicamente en acero al manganeso. Ambos necesitan reemplazo de revestimiento ligado al tonelaje y la abrasividad de la alimentación, no a un calendario fijo. El patrón de desgaste difiere según la geometría.
El revestimiento escalonado de una cámara estándar se desgasta a lo largo de una cara de trabajo más amplia. El revestimiento más liso y pronunciado de una cámara de cabeza corta concentra el desgaste más cerca de la zona paralela.
Una cámara de cabeza corta opera con un rango de CSS más estrecho. Por eso, el desgaste del revestimiento afecta la especificación de tamaño de producto más rápido. Esto contrasta con la banda de tolerancia más amplia de una cámara estándar. Los sitios que operan cámaras de cabeza corta con especificaciones estrictas deben revisar el CSS con más frecuencia conforme se desgastan los revestimientos.
Costo y Adquisición
El tipo de cámara suele ser una elección de configuración dentro de un modelo de trituradora dado, no una compra de máquina separada. La diferencia de precio entre los juegos de revestimiento estándar y de cabeza corta es menor que la diferencia entre tamaños de trituradora. Los compradores deben confirmar de todas formas el costo del revestimiento y la vida útil esperada para su combinación específica de cámara y material. Las tolerancias más estrictas de una cámara de cabeza corta pueden significar cambios de revestimiento más frecuentes en alimentación abrasiva.
Convertir una trituradora existente de estándar a cabeza corta, o al revés, suele ser posible dentro de la misma máquina base. Vale la pena confirmar esto antes de asumir que se necesita comprar una trituradora nueva para reequilibrar las etapas de un circuito.
Preguntas Frecuentes
¿Cuál es la diferencia principal entre una cámara estándar y una de cabeza corta?
Una cámara estándar usa una pendiente de cabeza más suave y revestimientos escalonados, adecuada para trituración media a mayor rendimiento. Una cámara de cabeza corta usa un ángulo más pronunciado y revestimientos lisos, adecuada para trituración fina con control más estricto del producto.
¿Puede una cámara de cabeza corta reemplazar a una estándar en la misma posición del circuito?
Generalmente no. La abertura de alimentación más estrecha de una cámara de cabeza corta no acepta la alimentación gruesa y en bloques que maneja una cámara estándar. Esto aplica en la posición secundaria. Las dos se secuencian, en lugar de sustituirse entre sí.
¿Por qué una cámara de cabeza corta necesita una zona paralela más larga?
La zona paralela da al material más de un golpe antes de salir. Esto fija el tamaño de producto a la abertura de salida cerrada, en lugar de la abertura abierta más amplia. Una zona paralela más larga da a una cámara de cabeza corta un control más estricto sobre un producto más fino. La zona más corta de una cámara estándar no ofrece ese mismo nivel de control.
¿Es necesaria una cámara media entre la estándar y la de cabeza corta?
No siempre. Una cámara media, donde un fabricante la ofrece, llena el espacio para aplicaciones que necesitan una salida más fina que la estándar. No requiere la precisión completa de la cabeza corta. Muchos circuitos operan de forma eficiente con solo las etapas estándar y de cabeza corta.
