¿Qué es la Relación de Reducción?
Lo Que Aprenderá en Esta Guía
La relación de reducción es el único número que describe qué tanto más pequeño deja su material una trituradora o molino en un solo paso. Esta guía explica la definición precisa. También explica por qué ese número se mide de una forma específica, no a ojo, y por qué distintos tipos de equipo se construyen alrededor de rangos de relación de reducción muy diferentes. Está dirigida a cualquiera que dimensione un circuito de trituración o intente entender una hoja de especificaciones. Al terminar, usted podrá calcular la relación de reducción correctamente y sabrá cómo debería verse un valor típico para una máquina dada.
La Definición Básica: Tamaño de Alimentación Entre Tamaño de Producto

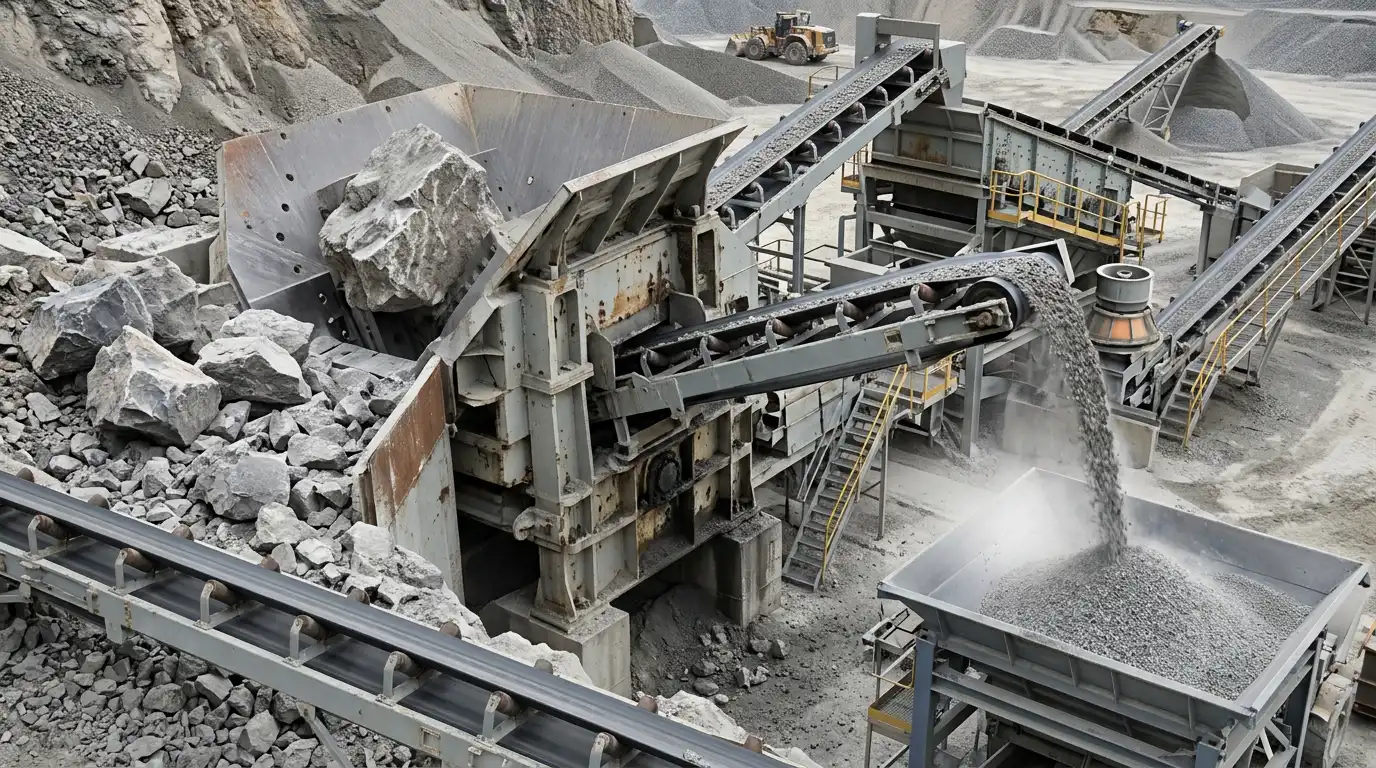

La relación de reducción compara el tamaño del material que entra a una trituradora con el tamaño que sale. El cálculo en sí es una división simple: tamaño de alimentación entre tamaño de producto. Una máquina que recibe material de aproximadamente 1,500 milímetros y produce salida de aproximadamente 150 milímetros tiene una relación de reducción de 10 a 1.
Esa descripción simple esconde una complicación real. La roca triturada nunca es de un solo tamaño uniforme. Sale como una mezcla, algunas piezas más grandes, otras más pequeñas, distribuidas en un rango. Dividir “el tamaño de alimentación” entre “el tamaño de producto” solo tiene sentido una vez que esos términos se definen con precisión, no a ojo.
Por Qué la Relación de Reducción Usa F80 y P80, No Solo “Tamaño”
El estándar de la industria resuelve esto usando F80 y P80. Cada uno es el tamaño de partícula en el que 80 por ciento del material, alimentación o producto, pasa por una malla en masa. La relación de reducción es entonces F80 entre P80, no cualquier tamaño de partícula más grande o promedio.
El umbral de 80 por ciento no es arbitrario. Las distribuciones de tamaño de roca triturada son log-normales, no normales. Un pequeño número de partículas inusualmente gruesas puede distorsionar mal un promedio simple. Esa distorsión ocurre sin que esas partículas representen realmente el grueso del material.
El percentil 80 evita ese problema. Es mucho menos sensible a un puñado de finos atípicos o trozos sobredimensionados de lo que sería un promedio o mediana directos. Eso lo hace un número mucho más reproducible entre pruebas de tamizado de laboratorio repetidas.
Esto importa más allá de la precisión por sí misma. F80 y P80 alimentan directamente los cálculos del Índice de Trabajo de Bond. Una relación de reducción construida sobre cualquier otra cosa que no sean estos dos valores no se conecta de forma limpia con los cálculos de energía que realmente importan para dimensionar un circuito.

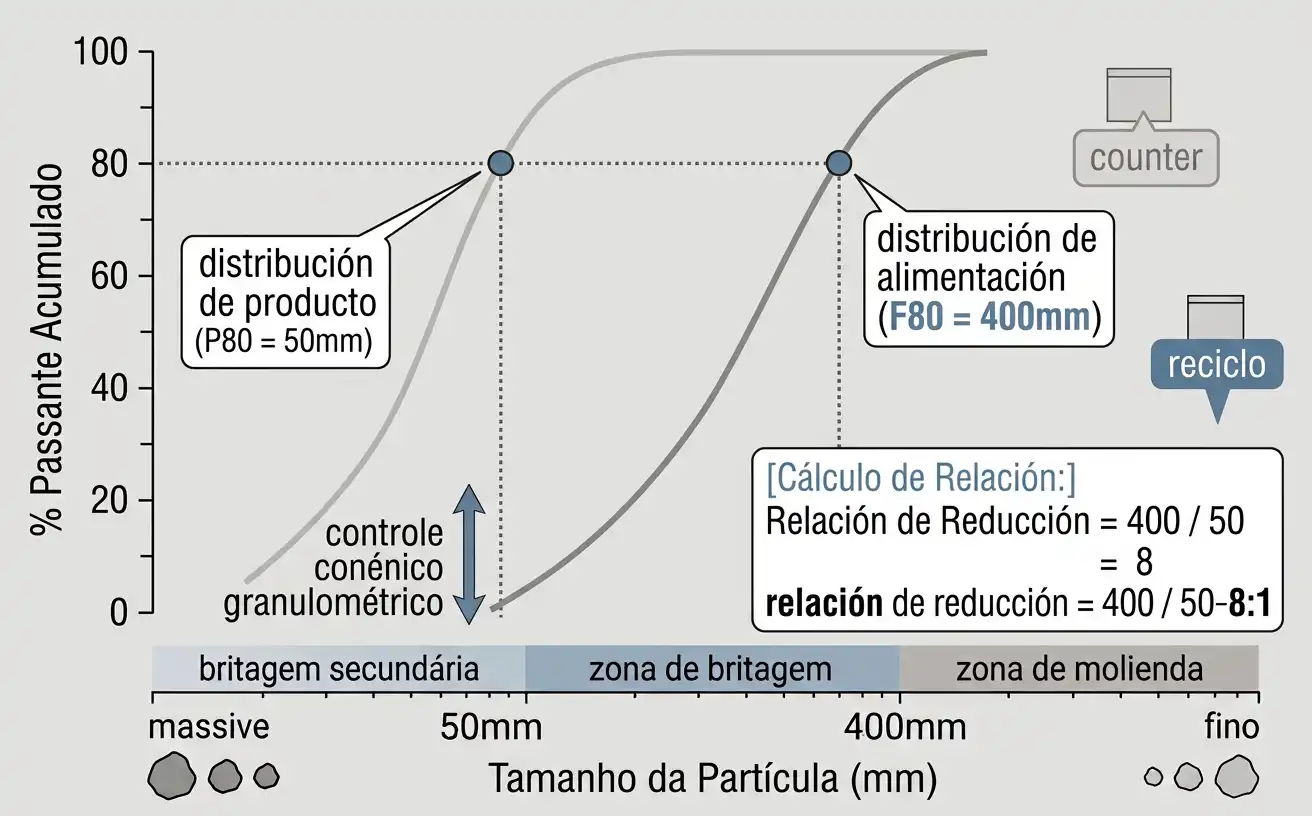

Un Ejemplo Resuelto
Considere una trituradora alimentada con material donde 80 por ciento de la alimentación pasa una malla de 400 milímetros. El producto que sale tiene 80 por ciento pasando una malla de 50 milímetros. F80 es 400, P80 es 50. La relación de reducción es 400 entre 50, o 8 a 1.
Esa misma aritmética aplica a cualquier escala. Funciona desde una trituradora primaria que maneja roca volada del tamaño de un metro. También funciona en una etapa terciaria que refina material ya reducido dos veces antes.
La fórmula nunca cambia. Solo cambian los valores reales de F80 y P80.

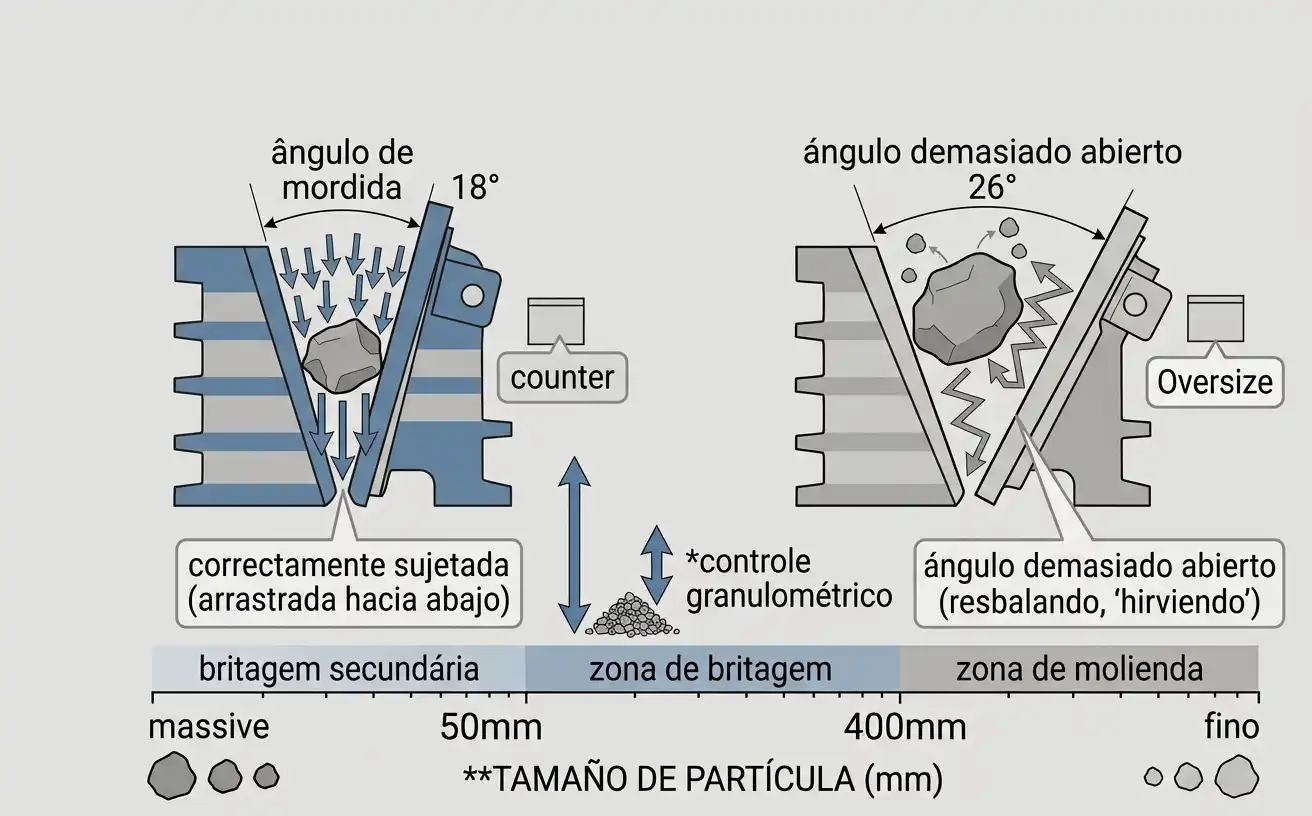

Por Qué las Trituradoras de Compresión Tienen un Techo: El Ángulo de Mordida
Las trituradoras de quijada, de cono, y giratorias comparten un límite mecánico que las trituradoras de impacto no enfrentan de la misma forma. Estas máquinas sujetan el material entre dos superficies en un ángulo de mordida específico. Ese ángulo típicamente va de aproximadamente 19 a 23 grados.
Una relación de reducción amplia en un solo paso exige mucho de la geometría de la cámara. Tiene que sujetar y arrastrar hacia abajo material en un rango de tamaño demasiado grande a la vez.
Lleve el ángulo más allá de lo que el material puede sujetar de forma confiable. La roca empieza a resbalar y rebotar dentro de la cámara. Esto ocurre en lugar de que la roca sea arrastrada hacia abajo y triturada, una condición a veces llamada ebullición. Este es un límite físico integrado en la geometría de la cámara, no algo que un motor más grande pueda arreglar.
Las trituradoras de impacto funcionan distinto. Desaceleran el material contra una pared o contra otra roca, en lugar de sujetarlo entre dos superficies convergentes. Este techo geométrico en particular no las limita de la misma forma. Eso es parte de por qué las trituradoras de impacto pueden alcanzar relaciones de reducción de un solo paso mucho más altas.
Relaciones de Reducción Típicas por Tipo de Equipo
Los rangos publicados varían algo según la fuente, pero el patrón general se mantiene consistente en toda la industria. Las trituradoras de quijada comúnmente van de 3 a 1 hasta cerca de 8 a 1. Muchas operaciones apuntan específicamente cerca de 6 a 1, un equilibrio práctico entre rendimiento y generación de finos. Las trituradoras giratorias cubren un rango similar, a menudo citado alrededor de 8 a 1 como punto de operación típico.
Las trituradoras de cono en trabajo secundario comúnmente van de 5 a 1 hasta cerca de 10 a 1. Las trituradoras de cono terciarias trabajan sobre material ya reducido. Suelen correr un poco más alto, comúnmente de 8 a 1 hasta cerca de 12 a 1. El rango de tamaño absoluto que manejan es menor, aunque la relación misma no lo sea.
Las trituradoras de impacto se distinguen de los tipos de compresión. Relaciones de reducción de 10 a 1 hasta 20 a 1 son comunes. Algunas aplicaciones llegan más alto todavía. Esto refleja el mecanismo distinto descrito arriba, no ninguna diferencia en potencia bruta.
Relación de Reducción y Energía: Por Qué Buscar una Relación Más Alta Cuesta Más
Una relación de reducción más alta en una sola etapa no es simplemente cuestión de operar la misma máquina más fuerte. Los cálculos del Índice de Trabajo de Bond ligan el consumo de energía directamente a los valores de F80 y P80 involucrados. Esa relación no es lineal.
Una ilustración comúnmente citada deja clara la escala de esto. Bajar el P80 del producto de 200 milímetros a 100 milímetros es una sola reducción a la mitad. Eso puede aproximadamente duplicar la demanda de potencia para esa etapa.
Buscar una relación de reducción agresiva en un solo paso carga un costo energético real. Ese costo es una razón importante por la que los circuitos de trituración distribuyen esta reducción en varias máquinas. No se fuerza a una sola máquina a hacerlo todo.
Preguntas Frecuentes
¿Cuál es la fórmula de la relación de reducción?
La relación de reducción es igual a F80 entre P80. F80 es el tamaño de partícula en el que 80 por ciento de la alimentación pasa una malla en masa. P80 es la misma medición para el producto.
Una trituradora que lleva material con un F80 de 400 milímetros hasta un P80 de 50 milímetros tiene una relación clara. Esa relación de reducción es de 8 a 1.
¿Por qué la relación de reducción se basa en el tamaño de paso de 80 por ciento en lugar de la partícula más grande?
Las distribuciones de tamaño de roca triturada son log-normales. Un puñado de partículas inusualmente gruesas o finas puede distorsionar un promedio simple sin representar el grueso del material. El percentil 80 es una estadística más robusta y más reproducible entre pruebas repetidas. También es el valor que alimenta directamente los cálculos de energía del Índice de Trabajo de Bond.
¿Por qué las trituradoras de impacto pueden lograr una relación de reducción mucho más alta que las de quijada?
Las trituradoras de quijada, de cono, y giratorias sujetan el material en un ángulo de mordida, típicamente de 19 a 23 grados. Llevar ese ángulo demasiado abierto hace que el material resbale en lugar de ser arrastrado y triturado. Las trituradoras de impacto desaceleran el material contra una pared u otra roca en lugar de sujetarlo entre dos superficies. Este techo geométrico no las limita de la misma forma.
¿Por qué una relación de reducción más alta en una etapa cuesta más energía?
Los cálculos del Índice de Trabajo de Bond ligan el consumo de energía directamente a los valores de F80 y P80. Esa relación no es lineal. Bajar el tamaño de producto a la mitad en una sola etapa puede aproximadamente duplicar la potencia requerida. Esa es una razón importante por la que los circuitos de trituración dividen esta reducción en varias etapas, en lugar de un solo paso agresivo.
