Análisis Estructural de Trituradora Cónica: Bastidor, Eje Principal, Manguito Excéntrico, Cabeza Móvil y Taza
Lo Que Aprenderá en Esta Guía
La acción de trituración de una trituradora cónica proviene de cinco partes trabajando juntas: el bastidor, el eje principal, el manguito excéntrico, la cabeza móvil, y la taza. Esta guía recorre lo que hace cada parte por sí sola. Luego muestra cómo se conectan en un solo sistema en funcionamiento, ya que ninguna parte por separado explica el movimiento de la trituradora. Está dirigida a un ingeniero o técnico que quiere entender la construcción de una trituradora cónica a nivel estructural, y al terminar, usted podrá rastrear cómo la potencia rotativa del motor se convierte en la acción de trituración giratoria dentro de la cámara.
El Bastidor: Dos Partes, Una Sola Estructura
El bastidor de una trituradora cónica se divide en dos secciones principales. El bastidor inferior aloja el manguito excéntrico y el mecanismo de accionamiento, incluyendo el contraeje que trae la potencia desde el motor. El bastidor superior aloja la taza y el anillo de ajuste sobre ella.
El trabajo del bastidor va más allá de solo sostener las piezas en su lugar. Cada fuerza de trituración generada dentro de la cámara pasa por el bastidor en su camino hacia la cimentación. Un bastidor tiene que absorber esa carga repetitiva y cíclica sin flexionarse lo suficiente como para afectar la precisión de la que depende la cámara de trituración.
El Eje Principal: Gira en Órbita, No Sobre Sí Mismo

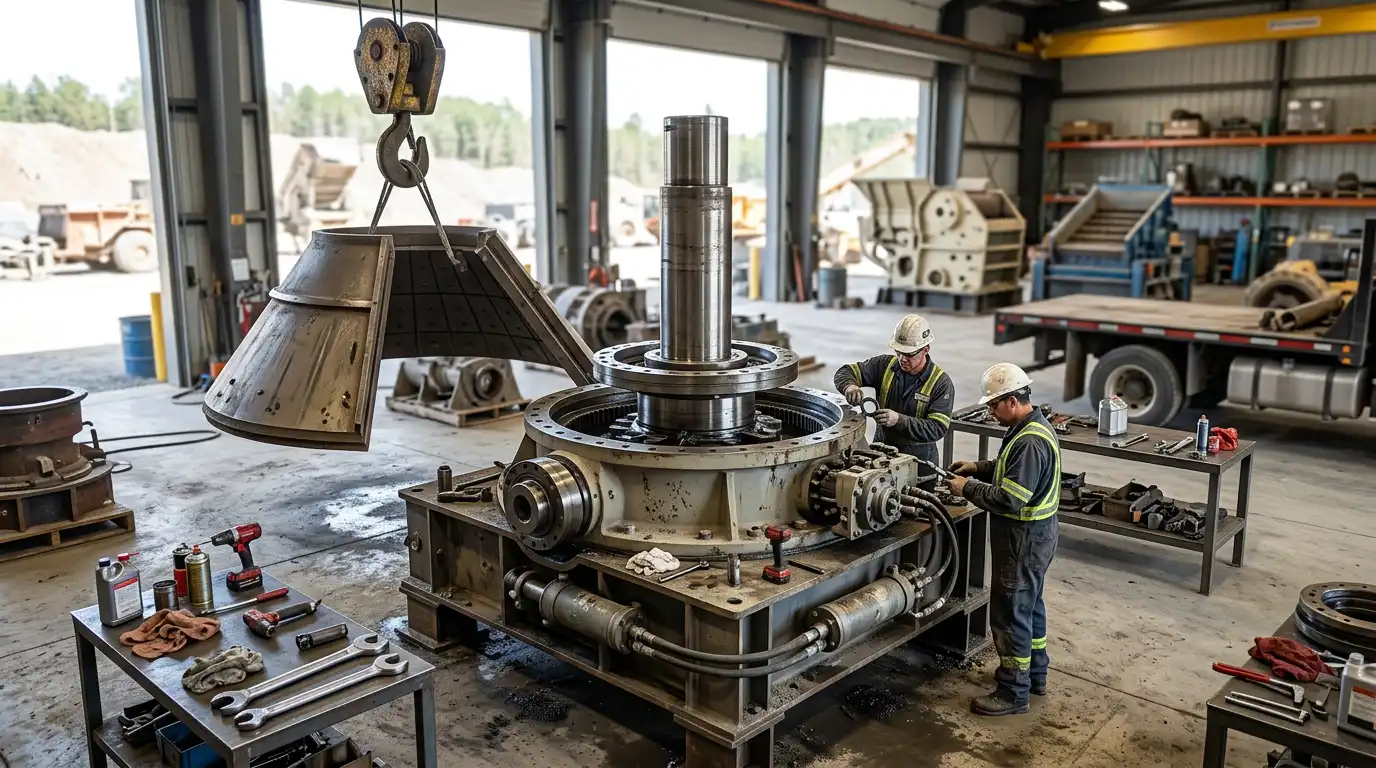

El eje principal va desde la parte inferior de la máquina, donde se acopla al manguito excéntrico, hasta la parte superior, donde se monta la cabeza móvil. Es fácil suponer que el eje gira sobre su propio eje como lo haría el eje de un motor. Esa suposición no es del todo correcta.
El movimiento real del eje es orbital, no una rotación sobre una línea central fija. Su eje traza una pequeña forma de cono conforme el manguito excéntrico lo empuja alrededor. Algunos diseños sí permiten que el eje gire lentamente también, un movimiento de arrastre leve impulsado por fricción, no por el tren de transmisión mismo. Ese arrastre lento ayuda a parejar el desgaste en toda la circunferencia de la cabeza móvil, pero es un efecto secundario. La órbita es lo que realmente tritura la roca.
El Manguito Excéntrico: Donde la Rotación se Convierte en Órbita

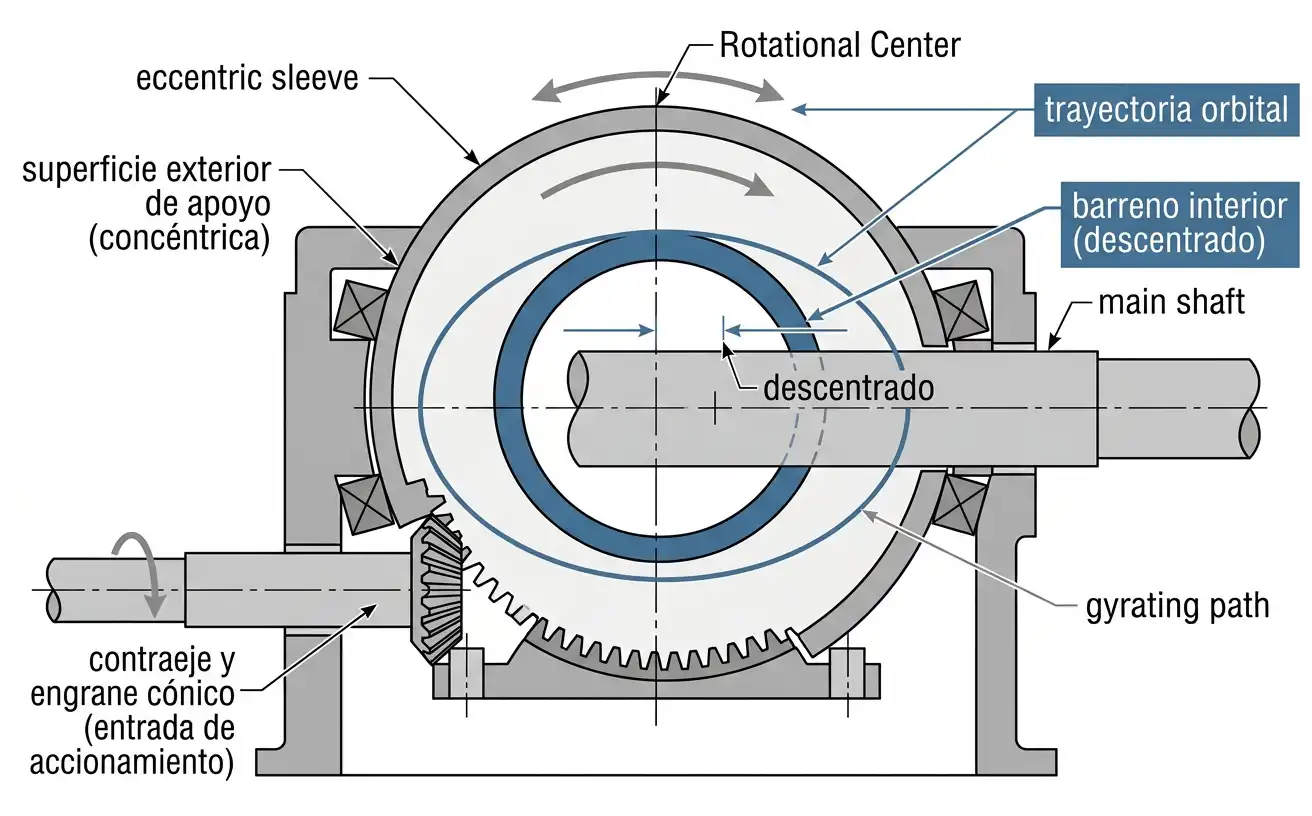

El manguito excéntrico es el único componente que hace que una trituradora cónica funcione de la forma en que lo hace. Su superficie exterior gira dentro del bastidor, impulsada por un engrane cónico que engrana con el contraeje horizontal. Ese contraeje se conecta de vuelta al motor mediante una polea o un acoplamiento directo.
El barreno interior del manguito es donde ocurre el truco real. Está descentrado respecto al centro de rotación del manguito, no alineado con él. El eje principal pasa por ese barreno descentrado.
Conforme el manguito gira alrededor de su propio centro verdadero, el barreno descentrado arrastra el eje principal en un círculo. El eje no puede quedarse quieto.
A esa distancia de descentramiento se le llama la carrera, y fija qué tanto oscila la cabeza móvil en cualquier punto de la cámara. Una carrera más grande significa un golpe más agresivo y generalmente mayor capacidad. Algunos diseños permiten a un operador cambiar la carrera instalando un manguito excéntrico de otro tamaño. Esto ajusta el comportamiento de la trituradora sin cambiar todo el ensamble.
La construcción del manguito excéntrico varía según la generación del diseño. Los diseños más antiguos y simples usan un arreglo de buje de bronce deslizante. Este arreglo se ubica entre el manguito y el bastidor, y entre el manguito y el eje principal. La fricción de deslizamiento limita qué tan rápido puede operar ese arreglo de forma segura.
Los diseños más nuevos reemplazan algunas o todas esas superficies deslizantes con rodamientos de rodillo. Esto reduce la fricción y permite mayor velocidad de operación con los mismos tamaños de componente.
La Cabeza Móvil: Compresión que Viaja Alrededor de la Circunferencia

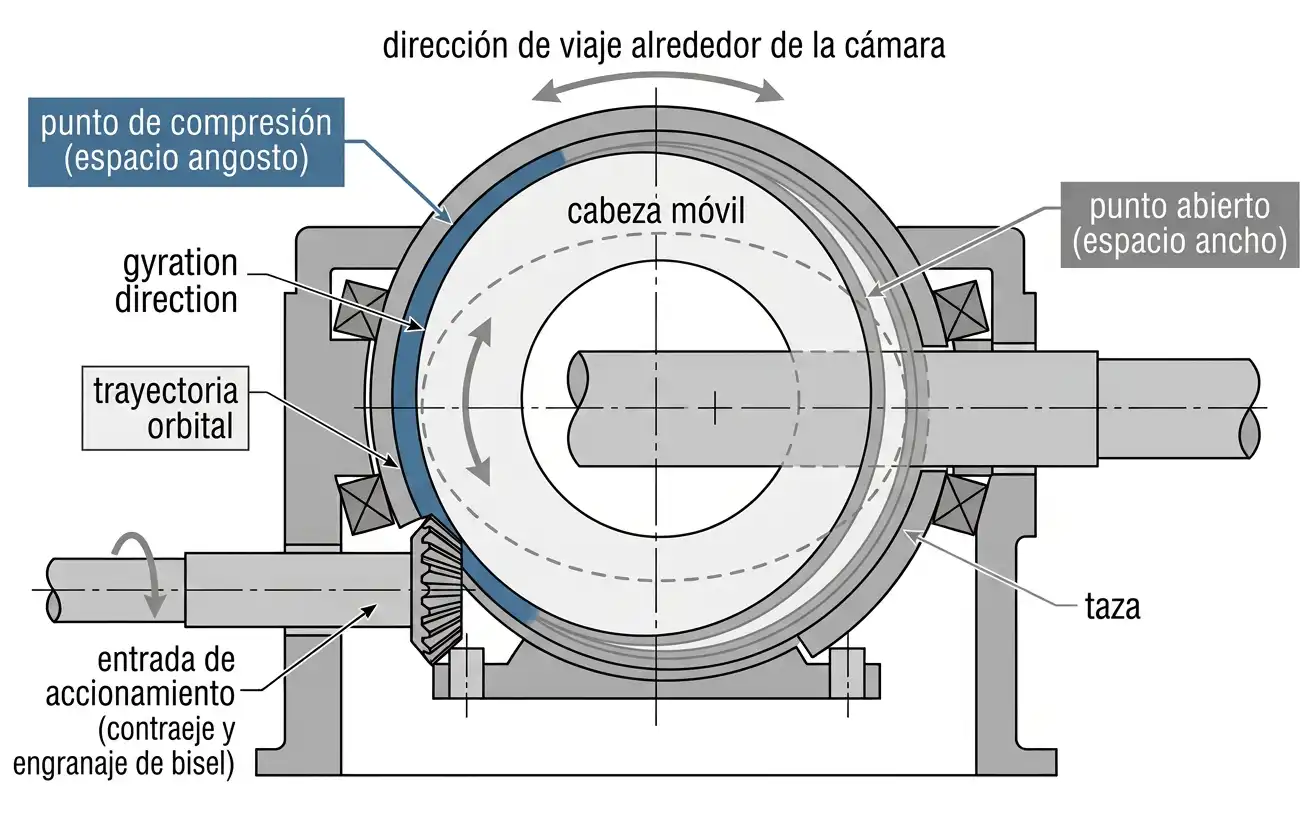

La cabeza móvil se monta en la parte superior del eje principal y orbita junto con él. El eje traza esa pequeña forma de cono. Por eso, la superficie exterior de la cabeza móvil no se mueve de forma uniforme hacia o desde la taza. Se acerca de un lado de la cámara mientras se aleja del lado opuesto, en el mismo instante.
Este es el mecanismo real de trituración, y es distinto de como podría parecer al principio. No hay un solo momento en que toda la cámara se cierre a la vez. En cambio, un punto de compresión máxima viaja continuamente alrededor de la circunferencia conforme el eje orbita. Comprime la roca en el punto que en ese momento está más cerca de la taza.
La Taza (Cono Fijo): La Pareja Estacionaria

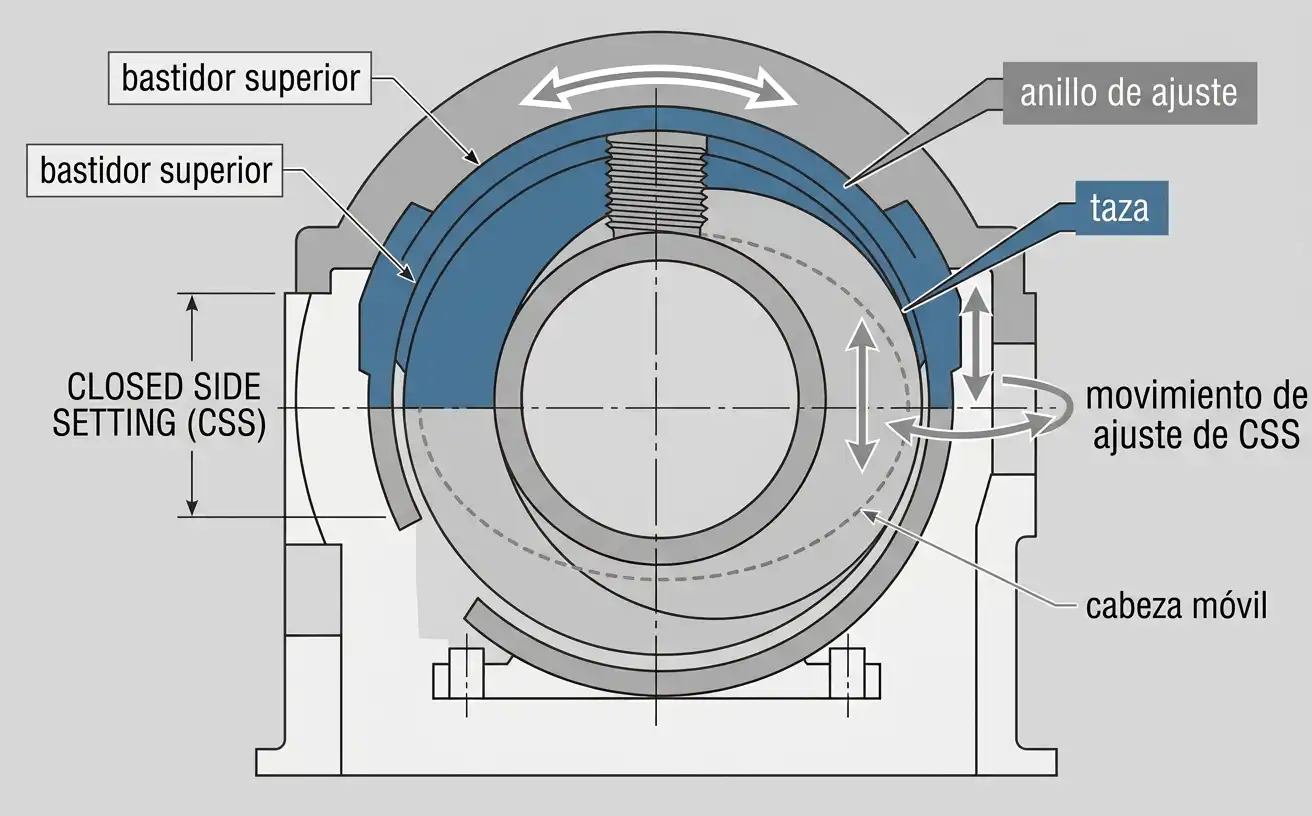

La taza se ubica en el bastidor superior, sostenida por el anillo de ajuste sobre ella. A diferencia de la cabeza móvil, la taza no orbita. Permanece fija respecto al bastidor durante la operación normal.
Su superficie interior está formada para emparejarse con la superficie exterior de la cabeza móvil. Juntas, las dos superficies definen el perfil de la cámara de trituración de arriba a abajo.
Ajustar la abertura de salida cerrada significa mover la posición efectiva de la taza respecto a la cabeza móvil. Los diseños de ajuste mecánico lo hacen girando el anillo de ajuste sobre roscas. Los diseños de ajuste hidráulico lo desplazan verticalmente en su lugar.
Cómo las Cinco Partes Funcionan Como un Solo Sistema
Seguir el camino desde el motor hasta el producto terminado conecta estas cinco partes. La potencia entra por el contraeje, girando el engrane cónico del manguito excéntrico. El barreno descentrado del manguito fuerza al eje principal a seguir una trayectoria orbital, en lugar de dejarlo girar libremente.
La cabeza móvil, fija en la parte superior de ese eje, orbita junto con él. Un lado de la cámara entra en compresión contra la taza mientras el lado opuesto se abre para recibir material nuevo. El bastidor absorbe la fuerza de reacción de cada una de esas compresiones y la lleva hacia la cimentación.
Cada parte depende de que las demás cumplan su función correctamente. Un buje excéntrico desgastado cambia la carrera para la que se diseñó todo el sistema. Una sección de bastidor agrietada cambia con qué precisión se mantienen alineadas la cabeza móvil y la taza. Entender esta cadena ayuda a rastrear un síntoma, como desgaste desparejo o vibración inesperada, hasta el componente específico realmente responsable.
Preguntas Frecuentes
¿El eje principal de una trituradora cónica gira sobre su propio eje?
No principalmente. El movimiento principal del eje es orbital, trazando una pequeña forma de cono conforme el manguito excéntrico lo empuja alrededor. Algunos diseños permiten una rotación secundaria lenta impulsada por fricción, que ayuda a parejar el desgaste. La órbita misma, sin embargo, es lo que realmente tritura el material.
¿Qué controla realmente la carrera del manguito excéntrico?
La carrera es la distancia de descentramiento entre el centro de rotación exterior del manguito excéntrico y su barreno interior. Fija qué tanto oscila la cabeza móvil en cualquier punto de la cámara. Una carrera más grande produce un golpe más agresivo y generalmente mayor capacidad, y algunos diseños permiten a un operador cambiarla intercambiando el manguito excéntrico.
¿Por qué no se cierra toda la cámara de trituración al mismo tiempo?
La cabeza móvil orbita en lugar de moverse en línea recta hacia adentro y hacia afuera. Por eso, solo un punto alrededor de la circunferencia de la cámara alcanza la compresión máxima en un instante dado. Ese punto de compresión viaja continuamente alrededor de la cámara conforme el eje orbita. No es que todo el espacio se cierre de manera uniforme.
¿Cuál es la diferencia entre la cabeza móvil y la taza?
La cabeza móvil es el cono móvil, montado en el eje principal y orbitando junto con él. La taza es el cono fijo, sostenida en el bastidor superior y estacionaria durante la operación normal. Sus dos superficies juntas definen la cámara de trituración. El ajuste del CSS funciona cambiando la posición de la taza respecto a la cabeza móvil.
