Cómo Funciona un Molino Raymond: Rodillo de Molienda, Anillo de Molienda y Estructura de Suspensión Pendular Explicados

¿Cómo funciona un molino Raymond? Un molino Raymond muele el material mediante un conjunto de rodillos de molienda suspendidos de una araña (soporte en forma de estrella) giratoria que, por efecto de la fuerza centrífuga, se desplazan hacia afuera y presionan contra un anillo de molienda fijo. Un sistema de palas levanta el material del piso de la cámara de molienda hacia el espacio entre los rodillos y el anillo, donde la compresión y la fricción reducen el tamaño de partícula. Una corriente de aire generada por un ventilador transporta el polvo molido hacia un clasificador, que devuelve las partículas gruesas para volver a molerlas y envía las partículas finas que cumplen la especificación hacia un colector de polvo. Todo el circuito de molienda, clasificación y recolección opera en un ciclo cerrado a presión negativa, razón por la cual el equipo también funciona como secador integrado para materiales con contenido de humedad inferior a aproximadamente 6%.

Lo Que Aprenderá en Esta Guía

Esta guía explica el principio de funcionamiento mecánico de un molino Raymond, con un enfoque específico en los tres componentes que determinan cómo la máquina reduce el tamaño de partícula: el rodillo de molienda, el anillo de molienda y la estructura de suspensión pendular que los conecta. Está dirigida a un ingeniero o especialista en compras en la etapa de comparar tecnologías de molienda o redactar una especificación técnica para una cotización de molino, antes de la selección final del proveedor. Después de leer esta guía, usted podrá identificar qué clase de modelo de molino Raymond corresponde a un material de alimentación y una finura objetivo determinados, interpretar una hoja de especificaciones de molino Raymond sin depender de la interpretación de un vendedor, y reconocer las condiciones de operación en las que un molino Raymond no es el equipo correcto.

Descripción General

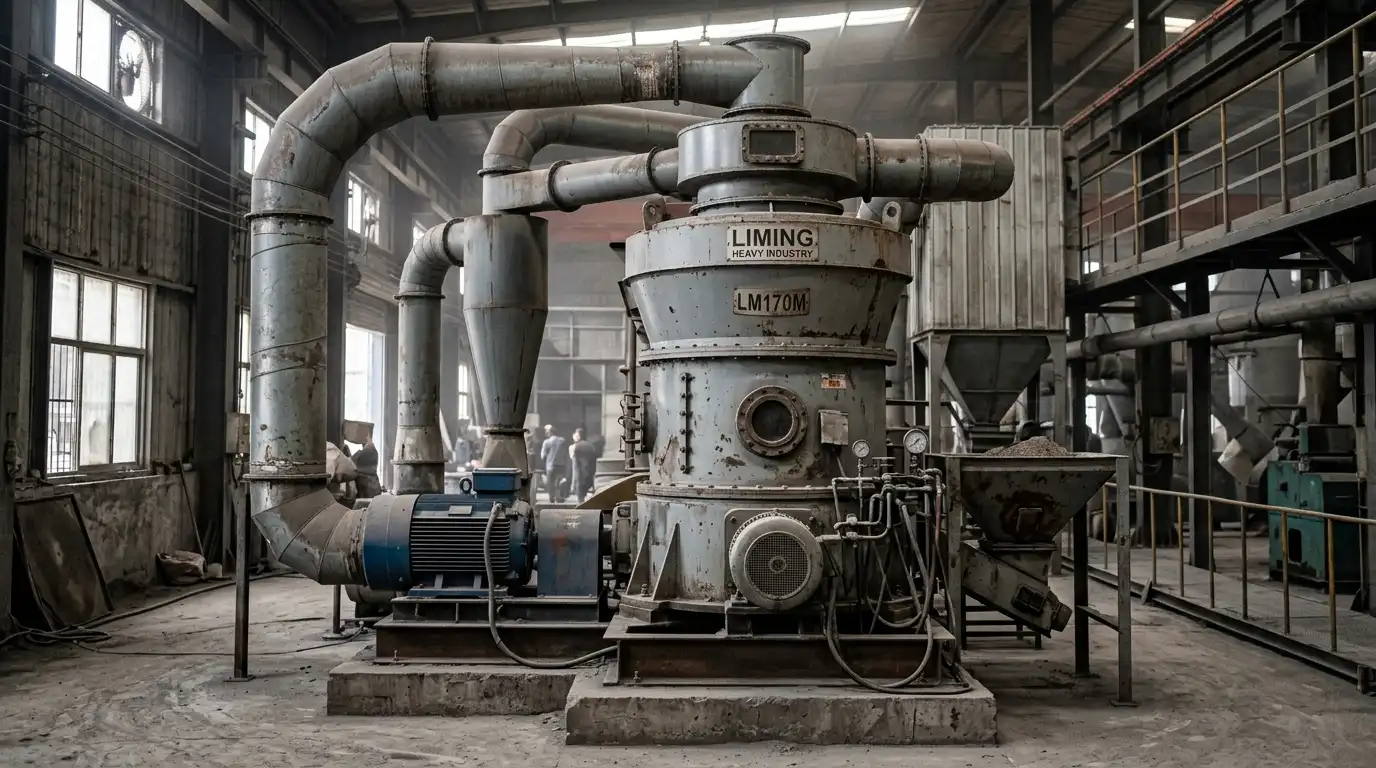

Un molino Raymond es un molino de molienda vertical, barrido por aire, que combina reducción de tamaño, clasificación y secado en una sola máquina. El diseño se remonta a finales del siglo XIX y actualmente lo fabrican empresas en todo el mundo bajo denominaciones que incluyen “molino Raymond,” “molino pendular” y “molino de rodillos de suspensión.” Los tres nombres describen el mismo mecanismo central: rodillos suspendidos de un marco giratorio que presionan hacia afuera contra un anillo por efecto de la fuerza centrífuga.

El Molino Raymond es un ejemplo de esta clase de equipo. Según la especificación técnica del fabricante, el molino procesa minerales no inflamables y no explosivos con una dureza Mohs inferior a 9 y un contenido de humedad inferior a 6%, produciendo un polvo terminado en el rango de 80 a 400 mallas. El molino se fabrica en cinco tamaños de marco, desde el MGW110 hasta el MGW215, con un rango de capacidad nominal de 3.5 a 45 t/h.

El molino Raymond no es el equipo correcto para toda tarea de molienda. Un molino de bolas rotatorio procesa molienda húmeda, materiales de mayor dureza, y aplicaciones donde la contaminación por hierro proveniente de los medios de acero no representa un problema, en circunstancias donde el contacto seco rodillo-anillo del molino Raymond no aplica. Un molino de chorro o un molino vertical ultrafino produce salidas más finas que 325 mallas de manera más consistente que un molino Raymond estándar, cuyo diseño de clasificador está orientado a la ventana de 80 a 400 mallas. Las secciones siguientes indican estos límites de manera explícita, en lugar de listar únicamente las condiciones favorables a la tecnología del molino Raymond.

Principio de Funcionamiento

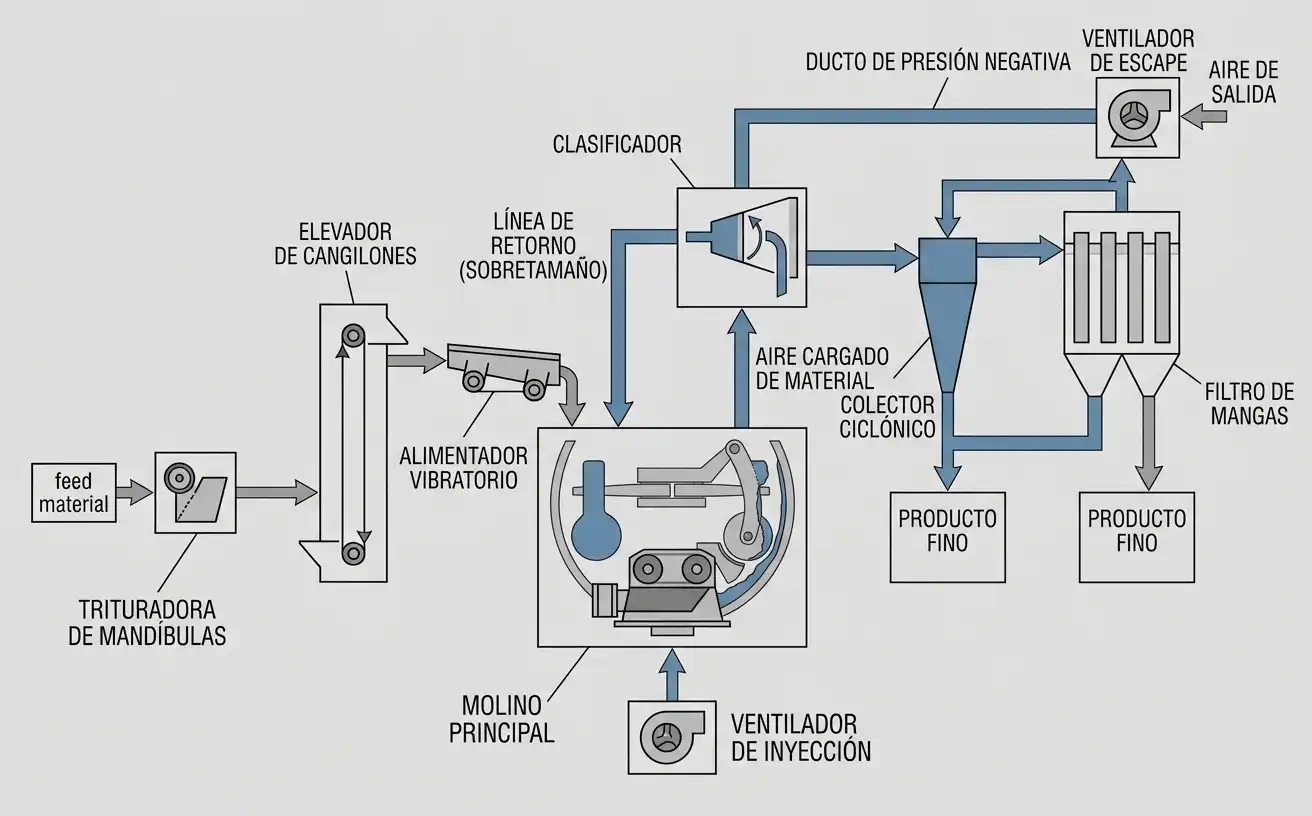

Un molino Raymond reduce el tamaño de partícula en cuatro etapas secuenciales: alimentación, molienda, clasificación y recolección. La Trituradora de Mandíbulas PE, o un equipo de trituración primaria equivalente, normalmente precede al molino dentro de una línea de molienda completa, ya que el molino principal solo acepta material previamente triturado.

Etapa de Alimentación

El material crudo entra al circuito en una trituradora de mandíbulas, que reduce el material en terrones a un tamaño inferior a 20 mm antes de continuar en el proceso. Un elevador de cangilones levanta el material triturado hacia una tolva ubicada sobre el molino principal. Un alimentador vibratorio dosifica entonces el material desde la tolva hacia el molino a un ritmo controlado y continuo, lo que mantiene la cámara de molienda cargada dentro de su rango de operación diseñado y evita las sobrecargas propias de una alimentación por lotes.

Etapa de Molienda: Mecánica del Rodillo de Molienda, el Anillo de Molienda y la Suspensión Pendular

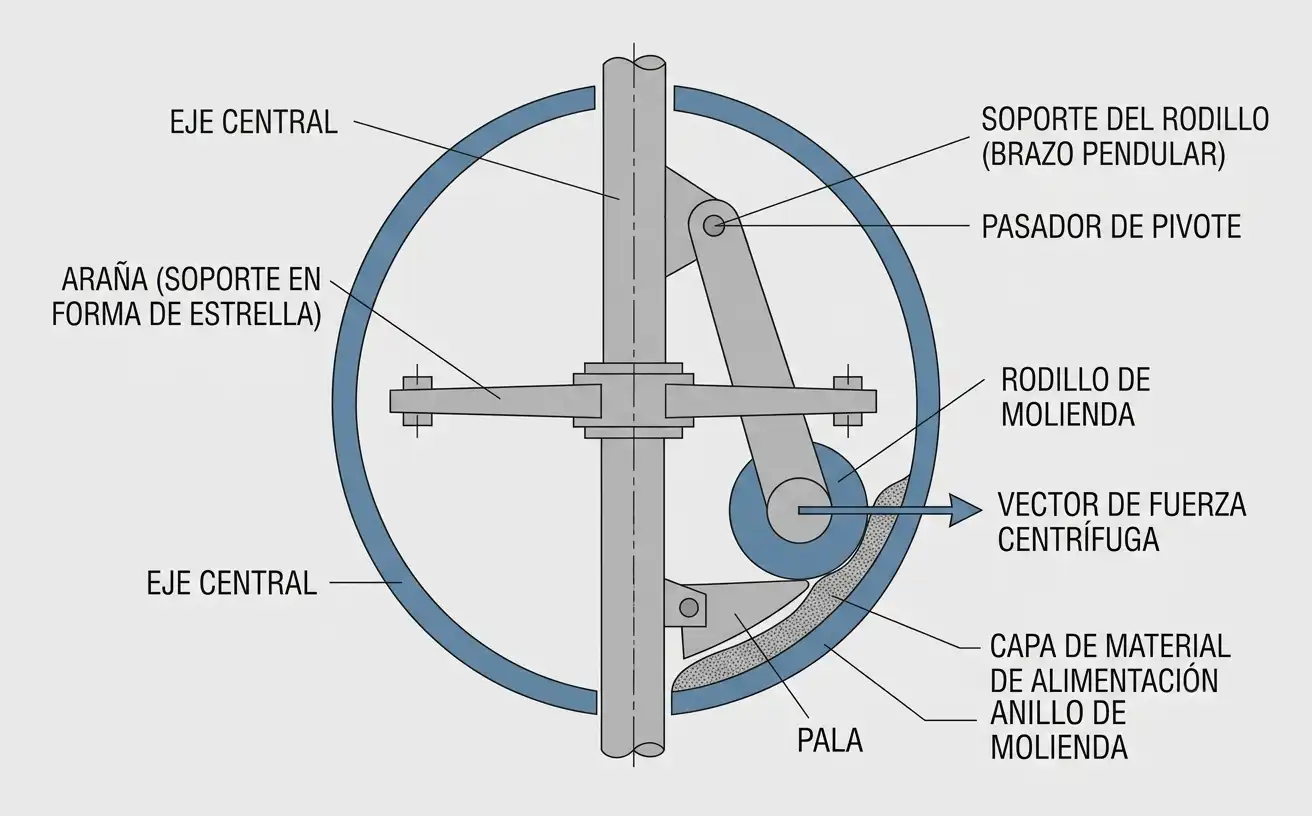

La cámara de molienda contiene tres componentes que trabajan en conjunto: el rodillo de molienda, el anillo de molienda y la estructura de suspensión pendular que conecta a ambos. Un eje vertical central hace girar una araña, también llamada soporte en forma de estrella, en la parte superior de la cámara de molienda. Un soporte de rodillo, que funciona como brazo pendular, cuelga de un pasador de pivote en la araña. En el extremo inferior de cada soporte de rodillo se monta un rodillo de molienda.

A medida que la araña gira, cada soporte de rodillo se desplaza hacia afuera por efecto de la fuerza centrífuga, el mismo principio mecánico que hace que un péndulo se desplace hacia afuera cuando su punto de pivote se mueve en un círculo. Este desplazamiento hacia afuera presiona el rodillo de molienda contra la superficie interior del anillo de molienda estacionario. El anillo de molienda no gira; está fijo a la carcasa del molino y funciona como la superficie de contraparte contra la cual el rodillo comprime el material. La geometría pendular implica que la fuerza de molienda es una función directa de la velocidad de rotación del eje: al aumentar la velocidad de rotación aumenta la fuerza centrífuga y, en consecuencia, aumenta la presión de contacto entre el rodillo y el anillo, dentro de los límites mecánicos del conjunto de soporte y pivote.

Una pala, montada sobre una base de pala debajo del soporte del rodillo, gira junto con el conjunto y levanta el material del piso de la cámara de molienda hacia el espacio entre el rodillo y el anillo. El material se comprime y cizalla a medida que el rodillo rueda sobre él contra la superficie del anillo, lo que reduce el tamaño de partícula mediante una combinación de trituración y molienda. El rodillo mismo no está impulsado directamente; gira sobre su propio eje debido al contacto por fricción con el anillo, además de girar alrededor del eje central junto con la araña.

El rodillo de molienda y el anillo de molienda son piezas de desgaste. Los fabricantes suelen fundir estos componentes en acero austenítico al alto manganeso, una familia de materiales cubierta por la norma ASTM A128/A128M, elegida por su propiedad de endurecimiento por trabajo: la superficie se endurece bajo el impacto y la carga abrasiva durante la operación, lo que aumenta la resistencia al desgaste de manera progresiva conforme se usa la pieza, en comparación con una aleación pre-endurecida que no se endurece más en servicio.

Etapa de Clasificación

El material molido no pasa a través del molino como un único flujo de salida. La corriente de aire generada en la parte inferior de la cámara de molienda eleva el polvo fino producido por la acción de molienda rodillo-anillo hacia un clasificador montado sobre la cámara de molienda. El clasificador separa el polvo por tamaño de partícula mediante una jaula giratoria o rueda de álabes: las partículas finas que cumplen con el tamaño objetivo pasan, mientras que las partículas gruesas son rechazadas y regresan a la cámara de molienda para más pasadas entre el rodillo y el anillo. Este ciclo cerrado de clasificación es lo que permite a un molino Raymond mantener una finura constante en lugar de producir una única distribución de tamaño de partícula sin control.

Etapa de Recolección

El polvo fino que cumple con la especificación y sale del clasificador viaja por la corriente de aire hacia un colector ciclónico, donde el polvo se separa de la corriente de aire por sedimentación centrífuga, y luego hacia un filtro de mangas para la captura final de polvo antes de que el aire salga por el ventilador. Todo el circuito, desde la cámara de molienda hasta el clasificador y los equipos de recolección, opera a presión negativa, de modo que el polvo no escapa del sistema hacia el área de trabajo circundante. Este diseño de circuito cerrado es también lo que permite al molino Raymond secar material de alimentación húmedo durante la molienda, ya que la corriente de aire que transporta el polvo molido también arrastra la humedad superficial, dentro del límite de humedad del 6% especificado por el fabricante.

Tipos y Comparación de Modelos

Los molinos Raymond se fabrican en un rango de tamaños de marco, diferenciados principalmente por el diámetro del anillo de molienda, el número de rodillos y la potencia de motor instalada. La siguiente tabla presenta las especificaciones técnicas publicadas por el fabricante para la serie Molino Raymond Inteligente MGW.

Tabla 1. Especificaciones técnicas del Molino Raymond Inteligente MGW por modelo

Fuente: hoja de especificaciones técnicas del fabricante del Molino Raymond.

La capacidad es el parámetro que con mayor frecuencia determina la selección del modelo, y esta no escala de forma lineal con el diámetro del anillo de molienda en esta serie, porque el número de rodillos, las dimensiones del rodillo y la potencia del motor cambian entre modelos. Una línea de proceso con una capacidad requerida de 15 t/h podría cubrirse tanto con el MGW175 (rango nominal de 13–20 t/h) como con el MGW198 (rango nominal de 15–30 t/h); la elección entre ambos depende de si la expansión futura de capacidad dentro de la misma huella de instalación es un requisito del proyecto, ya que el MGW198 ofrece mayor margen por encima de 15 t/h.

Para material con dureza superior a Mohs 9, contenido de humedad superior a 6%, o un proceso de molienda húmeda, el Molino de Bolas es una tecnología de molienda distinta dentro de la misma línea de producto, que utiliza medios de molienda de acero dentro de un tambor giratorio en lugar de un mecanismo rodillo-anillo. Para una finura objetivo superior a 400 mallas, el Molino Ultrafino utiliza un diseño de clasificador diferente orientado a ese rango de salida más fino; el clasificador de un molino Raymond estándar no está optimizado para mantener una distribución de tamaño de partícula consistente por encima de 400 mallas.

Especificaciones y Parámetros

La finura en la literatura técnica de molinos Raymond se expresa comúnmente en mallas, una unidad basada en tamices estandarizada internacionalmente bajo la norma ISO 565 y, en Estados Unidos, bajo la norma ASTM E11. La Tabla 2 convierte los valores de malla referidos en esta guía a micrómetros, para lectores que trabajan con especificaciones de tamaño de partícula en unidades métricas.

Tabla 2. Conversión de malla a micrómetros para finuras objetivo comunes en molinos Raymond

Fuente: valores estándar de conversión malla-micrómetro según las especificaciones de tamiz ISO 565 y ASTM E11.

La cifra de 400 mallas (38 µm) es el límite inferior para el cual está clasificada la serie MGW; alcanzar una salida cercana a este límite requiere que el clasificador opere a mayor velocidad de rotación, lo que reduce el rendimiento neto en comparación con operar el mismo molino a 200 mallas. Este compromiso entre finura y rendimiento es la razón por la que los fabricantes publican un rango de capacidad en lugar de una cifra fija de t/h para cada modelo.

La especificación del producto de la serie MGW indica un límite de dureza Mohs inferior a 9 y un límite de humedad de alimentación inferior a 6%. Un material de alimentación con dureza superior a Mohs 7 (la dureza del cuarzo) aumenta la tasa de desgaste abrasivo en el rodillo y el anillo de molienda por encima de la tasa típica de minerales carbonatados o sulfatados más blandos como la calcita o la barita, porque las partículas de mayor dureza cortan la superficie de la pieza de desgaste de forma más agresiva en cada pasada del rodillo. Una hoja de especificaciones para una cotización de molino Raymond debe indicar la dureza Mohs del material, el contenido de humedad, el tamaño máximo de terrón de alimentación y la finura objetivo con una tasa de paso de tamiz asociada (comúnmente expresada como D90, el tamaño de partícula por debajo del cual se encuentra el 90% de la masa de la muestra), ya que estos cuatro valores determinan qué tamaño de marco y configuración de clasificador requiere el molino.

Criterios de Selección

La selección de modelo para un molino Raymond parte de tres entradas: capacidad requerida (t/h), finura objetivo (malla, con una tasa de paso D90 indicada) y características del material de alimentación (dureza Mohs, contenido de humedad, densidad aparente y abrasividad). Estas tres entradas interactúan entre sí, por lo que una especificación construida a partir de una sola de ellas suele resultar en un equipo subdimensionado o sobredimensionado.

La capacidad y la finura se mueven en direcciones opuestas para un tamaño de marco determinado: un molino con capacidad nominal de 30–45 t/h a 100 mallas no sostendrá ese mismo rendimiento a 400 mallas, porque el clasificador debe operar a mayor velocidad para mantener un punto de corte más fino, lo que reduce el volumen de polvo arrastrado por aire que pasa por unidad de tiempo. Una especificación que indique únicamente una cifra en t/h sin una finura objetivo correspondiente está incompleta.

La dureza y la humedad del material afectan la elección del equipo más que el tamaño del modelo. Un material con humedad superior a 6% requiere pre-secado antes de llegar al molino, o corre el riesgo de apelmazarse sobre las superficies del rodillo y el anillo de molienda y obstruir los ductos de aire, un modo de falla observado en campo en minerales higroscópicos como la bentonita. Un material con dureza superior a Mohs 7 puede procesarse en un molino Raymond dentro del límite de dureza especificado por el fabricante, pero con una tasa de consumo de piezas de desgaste acelerada en comparación con material de alimentación más blando; para el procesamiento continuo de material en el extremo superior del rango de dureza, vale la pena evaluar el Molino de Bolas como alternativa, ya que sus medios de molienda de acero se desgastan de forma menos sensible a la dureza que una superficie de contacto rodillo-anillo.

La abrasividad y la adherencia del material son variables de ingeniería distintas de la dureza. Un material blando pero adherente, como la bentonita procesada cerca de su límite de humedad, puede generar problemas de vibración y obstrucción que un material duro pero no adherente de la misma dureza Mohs no produce. Una especificación para materiales adherentes o de alta fluidez debe indicar específicamente el diseño del rodillo y la pala, el trazado de los ductos de aire y el método de control del clasificador, en lugar de basarse únicamente en la tabla de capacidad general.

Aplicaciones por Material e Industria

Los molinos Raymond procesan una amplia gama de minerales no metálicos en los sectores de materiales de construcción, minerales industriales, agricultura y energía, con relevancia directa para la industria minera y agrícola de México. Los siguientes ejemplos describen configuraciones de equipo documentadas para materiales específicos.

La barita, utilizada como agente densificante en fluidos de perforación para la industria petrolera, se muele hasta un tamaño de partícula fino y controlado antes de su uso; el Servicio Geológico de los Estados Unidos (USGS) señala que la mayor parte de la barita se procesa hasta un tamaño de partícula pequeño y uniforme para su uso como relleno, extensor o agente densificante en lodos de perforación. Una instalación de molienda de barita de 12 t/h ilustra una configuración de capacidad media para este material.

La bentonita, utilizada en la aglutinación de arena de fundición, lodos de perforación y aplicaciones de carga química, presenta una característica de alimentación higroscópica que requiere ajustes en el flujo de aire y el recubrimiento de los rodillos. Una instalación de molienda de bentonita MGW138 de 7 t/h documenta una configuración que utiliza un recubrimiento antiadherente interno en las superficies del rodillo y el anillo de molienda, junto con un sistema de aire caliente de control automático, para mantener una salida de 200 mallas con una tasa de paso de tamiz D90 superior al 90% al procesar bentonita con alimentación menor a 20 mm.

El óxido de calcio (cal viva), utilizado en construcción, tratamiento de agua y metalurgia, genera un polvo de alta fluidez que puede causar acumulación irregular de material y vibración dentro de la cámara de molienda. Una instalación de molienda de óxido de calcio de 25–30 t/h ilustra una configuración de alta capacidad para este material.

Las materias primas e intermedios para fertilizantes se muelen hasta un tamaño de partícula controlado antes de su mezcla o granulación. Una instalación de molienda de fertilizantes de 15–26 t/h documenta una configuración de amplio rango de capacidad para esta aplicación.

La alúmina, utilizada en aplicaciones refractarias y cerámicas, y el coque de petróleo, utilizado como combustible y fuente de carbono en procesos metalúrgicos, representan aplicaciones de molienda de menor rendimiento y mayor valor. Una instalación de molienda de alúmina de 1.5–2 t/h y una instalación de molienda de coque de petróleo de 4–5 t/h documentan configuraciones en esta escala de capacidad menor.

Mantenimiento y Piezas de Desgaste

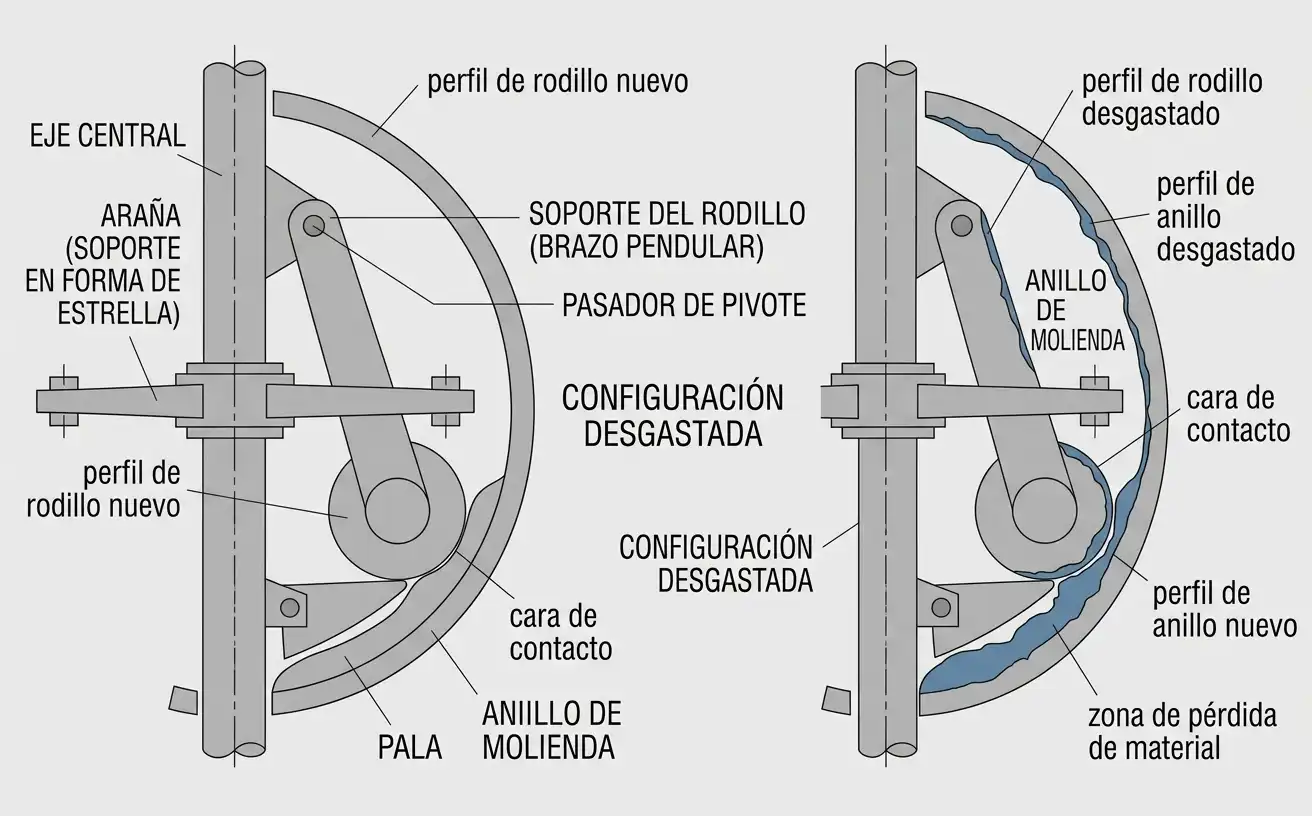

El rodillo de molienda y el anillo de molienda son las piezas de desgaste principales en un molino Raymond, ya que son las dos superficies en contacto mecánico directo con el material abrasivo de alimentación. Una instalación MGW175 para óxido de calcio de 12–13 t/h documenta una configuración que atiende dos modos de falla relevantes para el mantenimiento: acumulación irregular de material que causa vibración, y adherencia de polvo dentro de tuberías y el colector ciclónico.

Para el modo de falla por vibración, la configuración documentada utiliza una estructura en voladizo reforzada para el conjunto de soporte del rodillo, una base amortiguadora de alto amortiguamiento bajo la carcasa del molino y corrección dinámica de balance, junto con un sistema de control que monitorea en tiempo real la corriente del motor y la vibración, ajustando la velocidad de alimentación para mantener estable la capa de material en la cámara de molienda. Para el modo de falla por adherencia de polvo, la configuración documentada utiliza paredes interiores de tubería pulidas a espejo, un sistema anti-obstrucción de golpeteo o limpieza automática por martillo neumático en el colector ciclónico, y un filtro de mangas de limpieza por pulsos con mangas antiestáticas, resistentes al aceite y al agua.

Los intervalos de reemplazo del rodillo y el anillo de molienda dependen de la dureza del material, la abrasividad de la alimentación y las horas de operación por día, y varían lo suficiente entre instalaciones como para que una única cifra basada en horas no represente con precisión las condiciones reales de campo. Una estimación de vida útil específica para un material de alimentación y ciclo de trabajo determinados está disponible bajo solicitud a través del formulario de contacto del fabricante, con base en las características del material y la capacidad objetivo de la aplicación específica.

El mantenimiento rutinario, más allá del reemplazo de piezas de desgaste, incluye la lubricación del cojinete del eje principal (la serie MGW utiliza una bomba de aceite interna, lo que elimina la necesidad de una estación de lubricación externa separada), la inspección de la pala y su base por desgaste, y la limpieza periódica del sistema de ductos de aire, particularmente para materiales de alimentación propensos a la adherencia de polvo como el óxido de calcio y la bentonita.

Costo y Adquisición

El precio de un molino Raymond está determinado principalmente por el tamaño de marco (que fija el número de rodillos, el diámetro del anillo y la potencia del motor, como se muestra en la Tabla 1), seguido del tipo de clasificador, el nivel del sistema de control (manual frente a automatización integrada por computadora) y características opcionales como recubrimientos antiadherentes en el rodillo y el anillo, o sistemas de amortiguación hidráulica para materiales de alimentación con alta vibración. Una instalación de molienda de fertilizantes de 15–26 t/h y una instalación de molienda de óxido de calcio de 25–30 t/h ilustran dos niveles de capacidad distintos dentro de la misma serie de producto, lo cual es un punto de referencia útil para dimensionar una cotización comparable.

El precio unitario específico depende del tamaño de marco, el equipamiento opcional, los términos de flete y el destino, y no se publica como una lista de precios fija por parte de los fabricantes en esta categoría de equipo. Una cotización específica del proyecto, incluyendo el costo puesto en destino y el plazo de entrega para el tamaño de marco y las opciones aplicables, está disponible al enviar los requisitos de material de alimentación y capacidad a través del formulario de contacto del fabricante.

Preguntas Frecuentes

¿Cómo muele el material un molino Raymond?

Un molino Raymond muele el material presionando un rodillo de molienda contra un anillo de molienda fijo mediante la fuerza centrífuga generada cuando el soporte del rodillo se desplaza hacia afuera desde una araña giratoria. El material que una pala levanta hacia el espacio entre el rodillo y el anillo se comprime y cizalla entre ambas superficies, lo que reduce el tamaño de partícula progresivamente conforme pasa por el espacio en rotaciones sucesivas.

¿Por qué al molino Raymond también se le llama molino pendular?

El nombre hace referencia al soporte del rodillo, que está pivotado en la parte superior y sostiene el rodillo de molienda en la parte inferior, con la misma disposición geométrica que un péndulo. A medida que la araña gira, el soporte del rodillo se desplaza hacia afuera desde su pivote, exactamente como un péndulo se desplaza hacia afuera cuando su punto de pivote recorre una trayectoria circular, lo cual presiona el rodillo contra el anillo de molienda.

¿Cuál es la diferencia entre un molino Raymond y un molino de bolas?

Un molino Raymond utiliza un rodillo de molienda presionado contra un anillo de molienda por efecto de la fuerza centrífuga, combinado con un clasificador de aire integrado, y procesa material seco con un contenido de humedad inferior a aproximadamente 6%. Un molino de bolas utiliza medios de molienda de acero que giran dentro de un tambor rotatorio y puede procesar material húmedo en forma de lechada, lo que lo hace adecuado para condiciones de material o proceso en las que la molienda seca rodillo-anillo no aplica.

¿De qué material están hechos el rodillo y el anillo de molienda de un molino Raymond?

El rodillo y el anillo de molienda se fabrican comúnmente en acero austenítico al alto manganeso, cubierto bajo especificaciones como la ASTM A128/A128M, elegido porque el material se endurece por trabajo en su superficie de contacto bajo el impacto y la carga abrasiva generados durante la molienda.

¿Qué rango de finura puede producir un molino Raymond?

Un molino Raymond estándar del tipo descrito en esta guía produce un polvo terminado en el rango de 80 a 400 mallas (aproximadamente 180 a 38 micrómetros), y el rendimiento alcanzable disminuye conforme la finura objetivo se acerca al extremo más fino de ese rango.

Referencias y Fuentes

1. ISO 565:1990 — Test sieves — Metal wire cloth, perforated metal plate and electroformed sheet — Nominal sizes of openings
2. ASTM A128/A128M-19 — Standard Specification for Steel Castings, Austenitic Manganese
3. U.S. Geological Survey, National Minerals Information Center — Barite Statistics and Information
4. Coperion — Raymond® Fine Grinding Roller Mill
5. Schenck Process — Raymond® Roller Mills: Technical Specifications and Capacity Data
6. Occupational Safety and Health Administration (OSHA) — 29 CFR 1910.1053, Respirable Crystalline Silica (referencia internacional sobre exposición a polvo respirable)
