Consumo Unitario de Bolas de Acero: Estadística y Métodos para Reducirlo
Lo Que Aprenderá en Esta Guía
El consumo unitario es el peso de medio de molienda que se desgasta por tonelada de mineral molido, y sube cuando la aleación en uso no coincide con el mecanismo de desgaste dominante del sitio. Esta guía cubre cómo medirlo correctamente, qué lo eleva realmente, y qué correcciones producen una reducción medible. Está dirigida a un ingeniero de proceso o metalurgista de planta que da seguimiento al costo de medio, y al terminar, usted podrá diagnosticar una tendencia de consumo al alza en lugar de recurrir por defecto a una aleación más dura.
Panorama General
El medio de molienda es uno de los costos recurrentes más grandes en una planta de procesamiento de minerales. El consumo unitario —peso de medio consumido por tonelada molida— es la métrica que rastrea este costo con el tiempo. Un sitio que no puede indicar su cifra actual de consumo unitario no puede saber si un cambio que hace realmente está funcionando.
Dos preguntas gobiernan todo lo que sigue: cómo se produce bien la cifra, y qué la mueve realmente. Si la medición está mal, cualquier decisión posterior descansa sobre datos malos. Si el diagnóstico está mal, una corrección dirigida al mecanismo equivocado puede subir el consumo en lugar de bajarlo, que es precisamente el hallazgo central hacia el que apunta esta guía.
Medición del Consumo Unitario
El consumo unitario se calcula como el peso de medio agregado en un periodo, dividido entre el tonelaje molido en ese mismo periodo, normalmente expresado en gramos o kilogramos por tonelada. El cálculo solo es válido en estado estable. Un molino que acaba de recibir una recarga completa, o uno que se está vaciando hacia una tolva casi vacía, mostrará una cifra distorsionada para ese periodo.
Un Molino de Bolas MQ que ya lleva una bitácora operativa completa solo necesita agregar dos datos para el consumo unitario: el peso de medio agregado y el tonelaje molido, ambos ya disponibles en los registros de compras y producción.

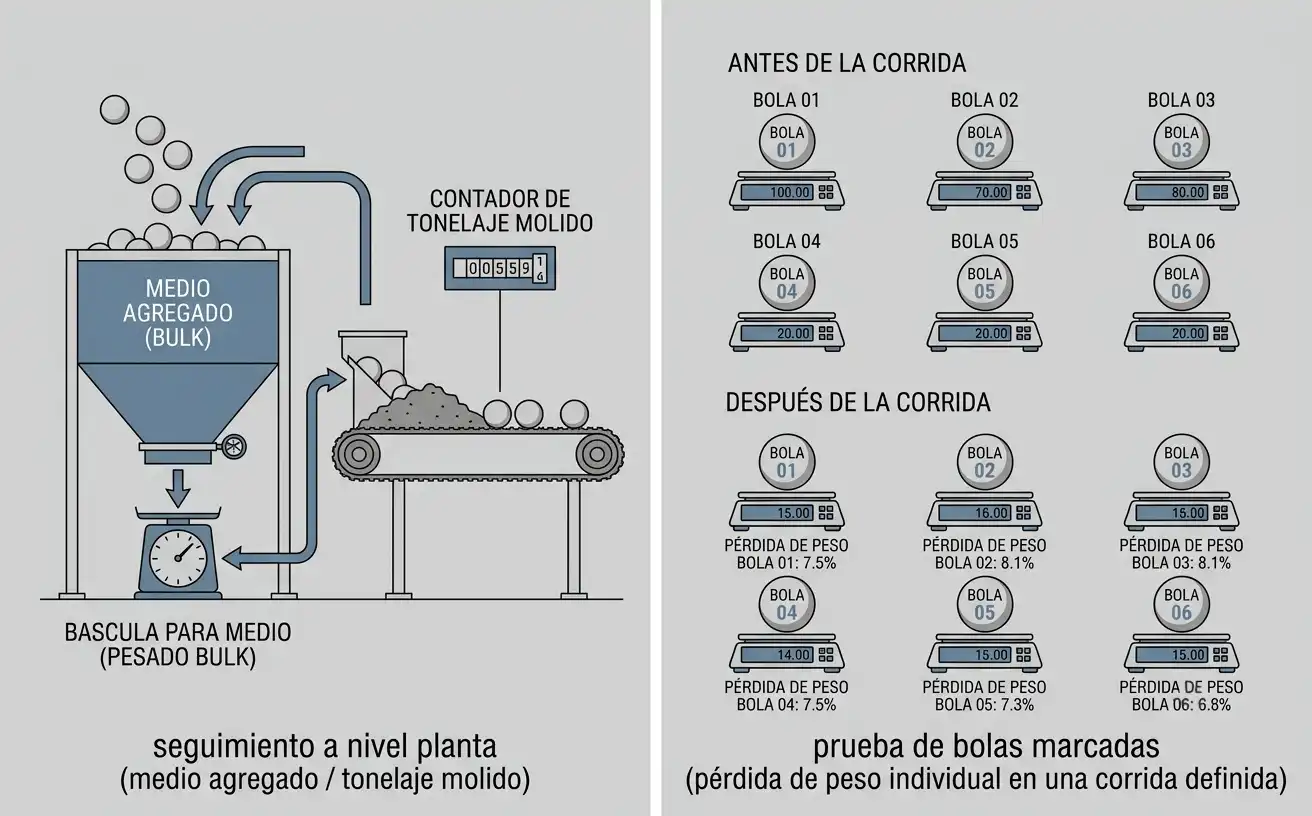

Existen dos enfoques de medición, y responden preguntas distintas:
- Seguimiento a nivel planta. Medio agregado contra tonelaje molido, promediado en semanas o meses. Da una cifra real de costo, pero mezcla todos los factores que afectan el desgaste durante ese periodo.
- Prueba de bolas marcadas. Se carga un lote conocido de bolas identificables, y se rastrea su pérdida de peso individual durante una corrida definida. Esto aísla la tasa de desgaste de un tipo de bola específico bajo condiciones específicas, separado de todo lo demás que ocurre en el molino.
El seguimiento a nivel planta responde “cuánto estamos gastando en realidad.” La prueba de bolas marcadas responde “si cambiaría esa cifra una aleación o condición distinta.” Se necesitan ambos; ninguno reemplaza al otro.
Por Qué Sube el Consumo: Los Tres Mecanismos de Desgaste

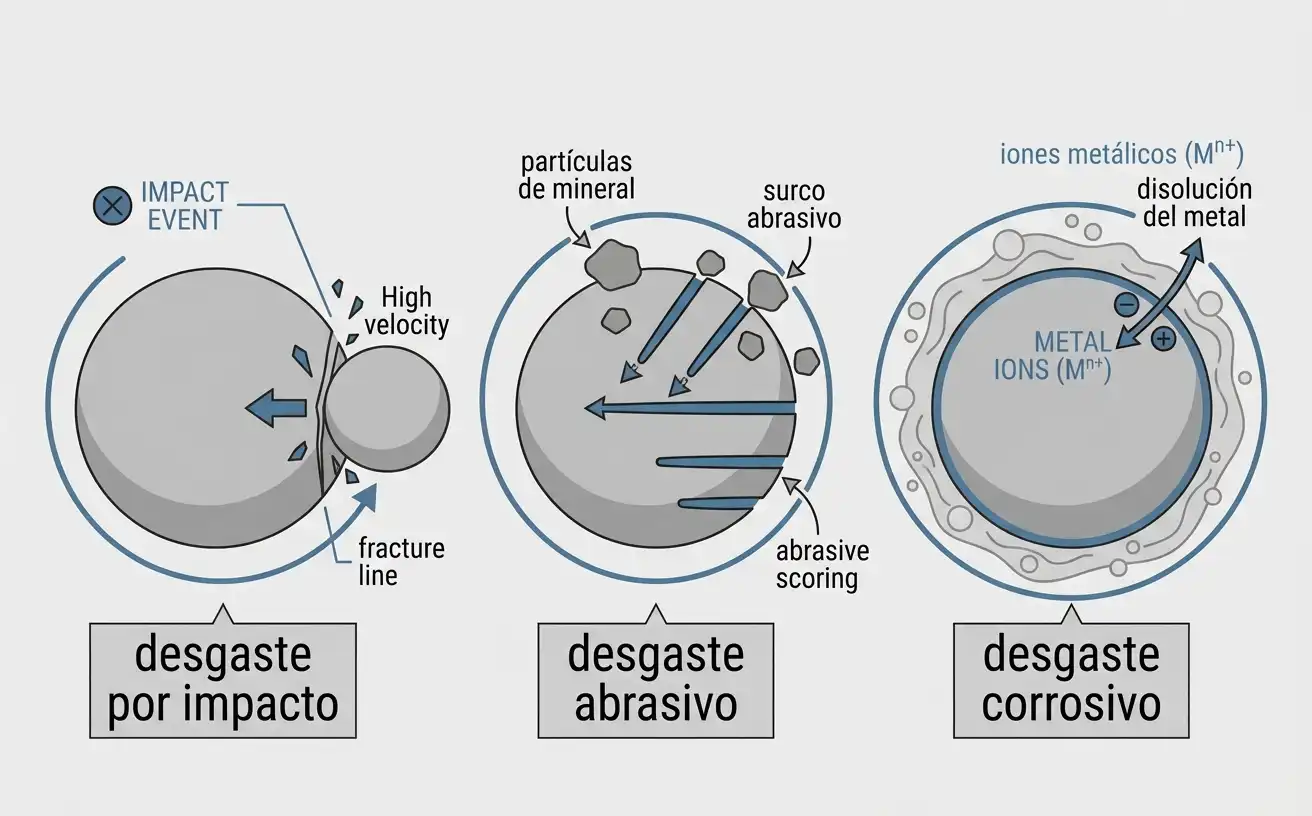

El desgaste del medio se descompone en tres mecanismos, y rara vez actúan solos:
- Desgaste por impacto. Las colisiones bola-bola y bola-revestimiento causan fractura y desprendimiento. El desgaste por impacto escala con la masa de la bola, así que crece con el cubo del diámetro.
- Desgaste abrasivo. Las partículas duras de mineral rayan surcos en la superficie de la bola al pasar entre el medio. El desgaste abrasivo escala con el área superficial, así que crece con el cuadrado del diámetro.
- Desgaste corrosivo. En la molienda húmeda, una reacción electroquímica entre el medio y la pulpa remueve metal directamente, sin depender de contacto mecánico.
Qué mecanismo domina depende mucho del tipo de molino. En un molino de descarga por parrilla, el impacto tiende a dominar porque la pulpa no se acumula dentro de la cámara. En un molino de rebose, en cambio, tienden a dominar la abrasión y la corrosión. Esto es impulsado por la acción de fricción y química de la pulpa estancada.
La velocidad de alimentación también importa. A velocidades de alimentación bajas, las partículas permanecen más tiempo en el molino. Una investigación académica colombiana estudió pruebas de bolas marcadas en un molino industrial de la cementera Argos. Confirmó que la cinética de desgaste sigue una tendencia lineal, constante y predecible a lo largo del tiempo.
La densidad de la pulpa juega un papel relacionado. Una pulpa demasiado diluida deja la superficie de las bolas mal cubierta y se desgasta más rápido. Una pulpa demasiado espesa amortigua los impactos y puede reducir la eficiencia de molienda, aunque también reduce el desgaste por impacto.
Métodos de Reducción: Ajustar la Aleación al Mecanismo Dominante
El error más común en la selección de medio es tratar “más duro” como sinónimo de “mejor” en todos los casos. Los datos publicados de operación de molino contradicen esto directamente. En una operación de mineral de oro dominada por abrasión, cambiar a medio de alto cromo (HiCr) aumentó el consumo en 32 por ciento. La fase de carburo de la aleación HiCr se erosionó más rápido bajo ese ambiente abrasivo específico que el acero forjado, más tenaz.
La misma investigación documentó el resultado opuesto en un molino SAG dominado por impacto. Cambiar de una bola más dura y de alto carbono a una bola forjada más tenaz y de bajo carbono redujo la fractura. Esto bajó el consumo total de medio en 9 por ciento. La tenacidad, no la dureza, fue la propiedad que importó en ese ambiente dominado por impacto.

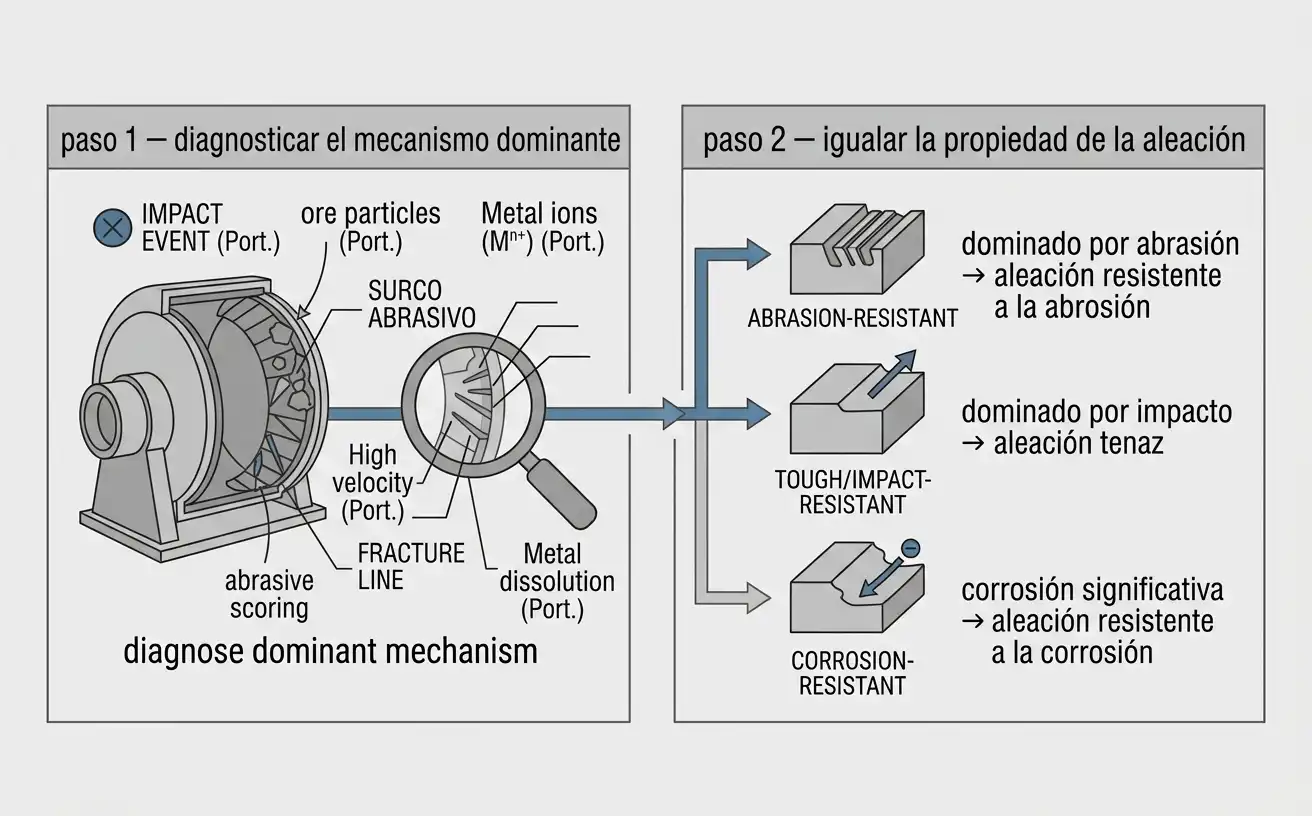

La implicación práctica es un proceso de dos pasos, no una simple mejora de aleación:
- Diagnosticar primero el mecanismo dominante, usando los indicadores de tipo de molino y los resultados de la prueba de bolas marcadas descritos arriba.
- Seleccionar las propiedades de aleación que coincidan con ese mecanismo específico —resistencia a la abrasión para ambientes dominados por abrasión, tenacidad para ambientes dominados por impacto, y composiciones resistentes a la corrosión donde la corrosión de molienda húmeda sea significativa. Un cambio general hacia una aleación más dura y cara sin este diagnóstico arriesga el mismo resultado que el caso del mineral de oro: pagar más por bola y consumir más bolas.
Métodos de Reducción: Parámetros de Operación, Revestimientos y Clasificación
La velocidad del molino afecta directamente la energía de impacto. Operar muy por debajo de la fracción óptima de velocidad crítica desperdicia energía sin lograr una molienda efectiva. Operar muy por encima de ella se acerca a una condición de centrifugado que también reduce el impacto efectivo.
Ambos extremos desperdician energía sin necesariamente reducir el desgaste. La velocidad debe fijarse primero por eficiencia de molienda, revisando la tasa de desgaste como consecuencia.
El perfil del revestimiento determina cómo cae el medio y golpea la carga, lo cual determina el desgaste al mismo tiempo. Un revestimiento que ya perdió su perfil original cambia la trayectoria de las bolas. Esto puede aumentar tanto el desgaste del revestimiento como el del medio al mismo tiempo. Un programa de inspección de revestimientos es, por lo tanto, también un control de consumo de medio.
La eficiencia de clasificación tiene un efecto indirecto pero real. Un circuito con una carga circulante alta vuelve a moler material que ya está suficientemente fino. Esto añade tiempo de volteo que genera desgaste, sin agregar reducción de tamaño útil. Mejorar la precisión del punto de corte del clasificador reduce ese tiempo de remolienda desperdiciado, y baja el consumo como efecto secundario.
Cómo Verificar y Sostener una Reducción
Una reducción lograda mediante el ajuste de aleación o un cambio operativo no se mantiene probada por sí sola. La dureza y la mineralogía del mineral cambian a lo largo de la vida de la mayoría de los yacimientos. Un diagnóstico de mecanismo de desgaste hecho contra el mineral del año pasado puede ya no aplicar.
Repita la prueba de bolas marcadas cada vez que la fuente de mineral cambie de forma significativa. Dé seguimiento al consumo unitario a nivel planta de forma continua, no como una auditoría única.
Un molino de bolas de 3–5 t/h para moler feldespato muestra un perfil de dureza de mineral. Un molino de bolas de 6 t/h para moler mineral de manganeso muestra uno distinto en un molino por lo demás similar. Este es exactamente el tipo de cambio que un diagnóstico fijo y único pasaría por alto.
Los datos de vida útil y consumo son específicos de cada sitio, mineral y aleación. Una guía general no puede publicarlos de forma responsable como cifra de referencia. El rango entre operaciones reales es demasiado amplio para ser útil.
Los lectores que necesiten una línea base defendible deben correr una prueba de bolas marcadas con su propia alimentación. No deben tomar como meta un promedio publicado.
Preguntas Frecuentes
¿Cómo se calcula el consumo unitario del medio de molienda?
El consumo unitario es el peso de medio agregado en un periodo, dividido entre el tonelaje molido en ese mismo periodo. Normalmente se expresa en gramos o kilogramos por tonelada.
¿Cuáles son los tres mecanismos de desgaste en el medio de molienda?
Los tres mecanismos son impacto, abrasión y corrosión. El desgaste por impacto escala con la masa de la bola, y el desgaste abrasivo escala con el área superficial. El desgaste corrosivo ocurre por una reacción electroquímica con la pulpa, sin depender del contacto mecánico.
¿Una aleación más dura siempre reduce el consumo de medio?
No, no siempre. Los datos publicados de operación muestran que una aleación de alto cromo, más dura, aumentó el consumo en 32 por ciento. Esto ocurrió en un ambiente dominado por abrasión. Su fase de carburo se erosionó más rápido de lo que lo habría hecho un acero forjado más tenaz.
La selección de aleación debe coincidir con el mecanismo de desgaste dominante, no solo maximizar la dureza.
¿Con qué frecuencia debe repetirse una prueba de bolas marcadas?
Repita la prueba cada vez que la fuente de mineral o la mineralogía cambien de forma significativa. Un diagnóstico de desgaste hecho contra un tipo de mineral no necesariamente aplica a otro. El seguimiento continuo a nivel planta entre pruebas detecta desviaciones que una sola prueba pasaría por alto.
Referencias y Fuentes
- MDPI — A Review of the Grinding Media in Ball Mills for Mineral Processing
- ScienceDirect — Consumption of Steel Grinding Media in Mills: A Review
- ScienceDirect — The Mill Family Model: A Decision-Support Framework for Tailored Grinding Media Selection
- Prospectiva (Universidad Autónoma del Caribe) — Análisis del Desgaste de Medios Moledores de Acero en un Molino de Bolas de la Compañía Argos S.A.
