Trituradora de Quijada de Palanca Simple vs Palanca Doble: Trayectoria de Movimiento, Eficiencia y Desgaste
Lo Que Aprenderá en Esta Guía
Palanca simple y palanca doble describen dos formas distintas de impulsar la quijada móvil de una trituradora. La diferencia va más allá de la complejidad del mecanismo. Cambia la trayectoria real que sigue la quijada, lo cual cambia el rendimiento, el desgaste, y el tamaño de la máquina para una capacidad dada. Esta guía explica ambos mecanismos, traza cómo difieren sus trayectorias de movimiento, y conecta esa diferencia con los resultados de eficiencia y desgaste que produce cada diseño. Está dirigida a un ingeniero o comprador que compara tipos de trituradora de quijada a un nivel fundamental, y al terminar, usted entenderá por qué la producción moderna está dominada por diseños de palanca simple, aunque la palanca doble todavía tiene un lugar real en ciertas aplicaciones.
Cómo Funciona Cada Mecanismo

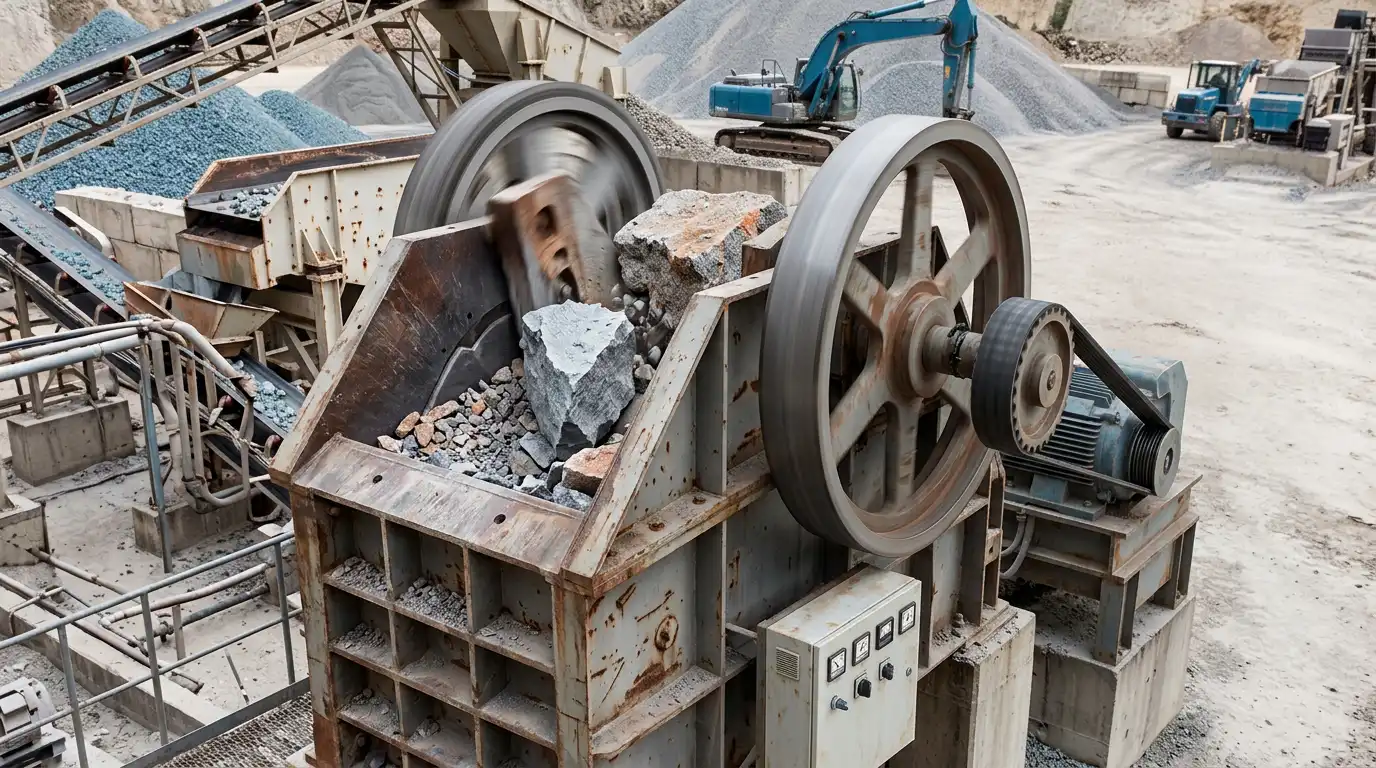

Una trituradora de quijada de palanca simple monta el eje excéntrico directamente en la parte superior de la quijada móvil. El excéntrico impulsa la quijada misma. Una sola placa de palanca inclinada conecta la parte inferior de la quijada móvil con el bastidor. Este es un camino mecánico simple y directo: eje excéntrico, quijada móvil, una placa de palanca.
Una trituradora de quijada de palanca doble, el diseño Blake original que data de 1857, funciona de forma distinta. La quijada móvil cuelga de un pivote fijo en la parte superior, sobre un buje y pasador grandes. Un eje excéntrico impulsa una biela, y la biela se conecta a dos placas de palanca en serie, que empujan y jalan la quijada móvil. La quijada móvil misma nunca es impulsada directamente por el excéntrico.
Esta diferencia estructural es la raíz de todo lo demás en esta comparación. Una quijada de palanca simple se impulsa de forma directa. Una quijada de palanca doble se impulsa de forma indirecta, a través de un mecanismo que transmite la fuerza.

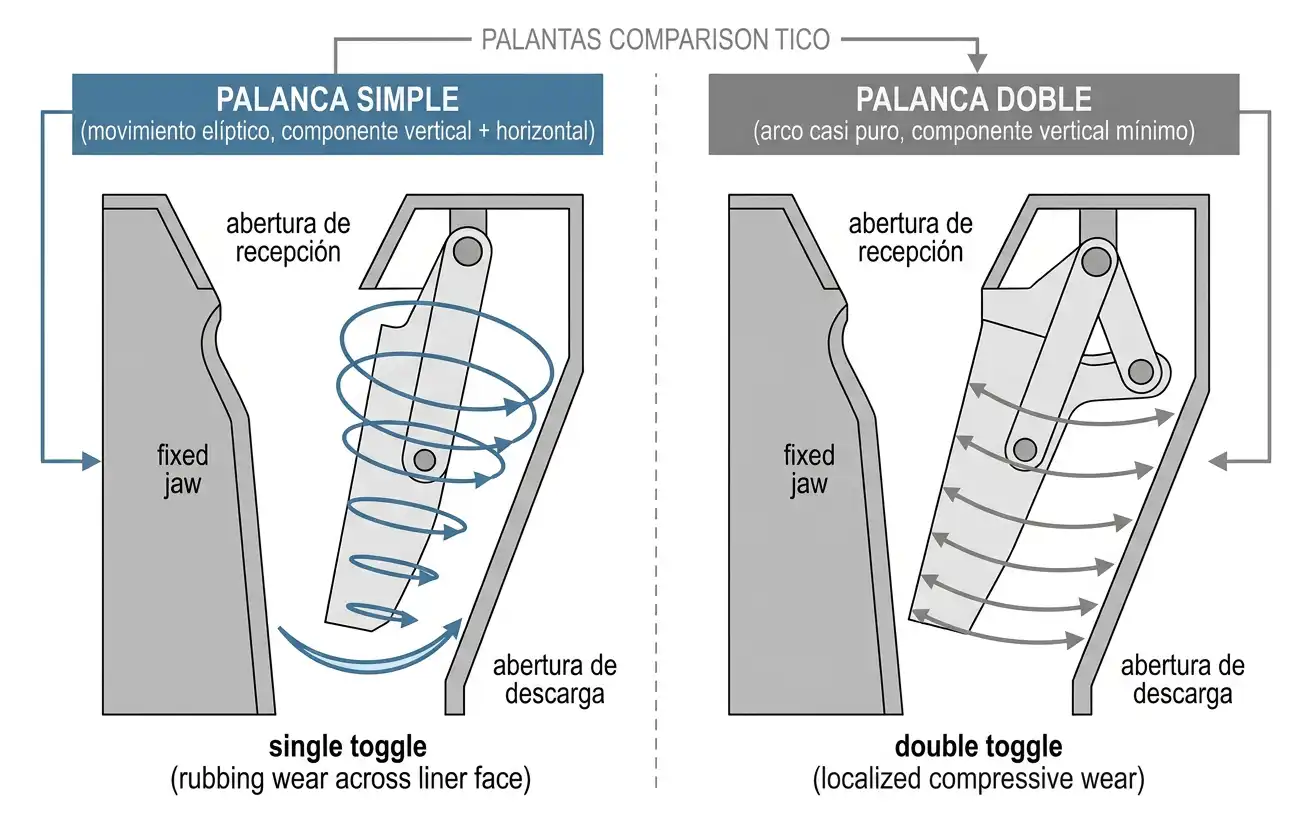

Trayectoria de Movimiento: Elíptica vs Casi Arco Puro
El movimiento de una quijada de palanca simple combina dos cosas que ocurren a la vez. El eje excéntrico en la parte superior se mueve en círculo. La placa de palanca inclinada en la parte inferior agrega una acción de balanceo.
En la abertura de recepción, esta combinación traza una trayectoria elíptica. En la abertura de descarga, se estrecha hasta una forma de media luna delgada, inclinada hacia arriba en dirección a la quijada fija.
Cada punto a lo largo de la cara de una quijada de palanca simple tiene un componente vertical y otro horizontal. No es solo un apriete horizontal. La quijada comprime el material y se desliza contra él al mismo tiempo.
El movimiento de una quijada de palanca doble se mantiene mucho más cerca de un arco puro. La quijada oscila desde un pivote fijo superior, en lugar de ser impulsada directamente por el excéntrico. El componente vertical presente durante toda la carrera de una palanca simple está en gran medida ausente aquí. La quijada se mueve hacia y desde la quijada fija en una trayectoria más cercana a un balanceo recto.
Eficiencia: Rendimiento y Potencia
El componente vertical y deslizante en el movimiento de una palanca simple no es solo un mecanismo de desgaste. También ayuda a avanzar el material hacia abajo por la cámara, ya que la quijada hace más que apretar en cada ciclo. Este efecto de auto-avance es parte real de por qué las trituradoras de palanca simple generalmente alcanzan mayor rendimiento para un tamaño de cámara dado.
Esa ventaja de rendimiento viene con un costo de potencia. El movimiento elíptico más complejo generalmente consume más potencia por tonelada procesada que el arco más simple de una palanca doble. El mecanismo realiza trabajo mecánico en dos direcciones a la vez, en lugar de una.
Las trituradoras de palanca doble cambian rendimiento por un uso más eficiente de la fuerza aplicada. El mecanismo de palanca doble actúa como un multiplicador de fuerza. Una trituradora de palanca doble aplica fuerza de trituración sustancial a través de un eje excéntrico y motor comparativamente pequeños. El costo es procesar menos material por ciclo que una máquina de palanca simple de tamaño de cámara similar.

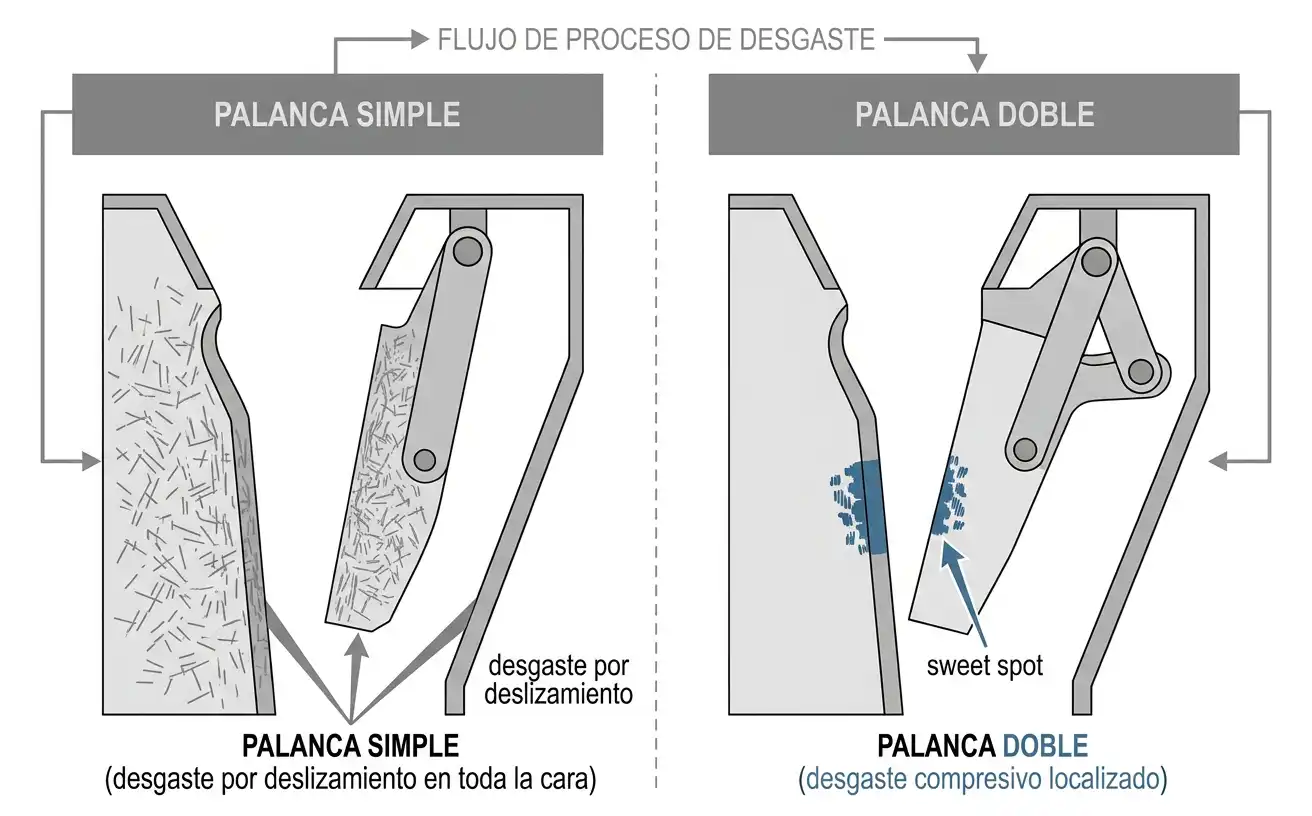

Desgaste: Placas de Quijada y Rodamientos
El desgaste aparece en dos lugares distintos en estos dos diseños, no solo en uno. En las placas de quijada mismas, el componente vertical de deslizamiento del movimiento de palanca simple acelera directamente el desgaste. La quijada frota contra el material además de comprimirlo. El movimiento más lineal de una quijada de palanca doble produce comparativamente menos desgaste de placa para la misma exigencia.
El segundo punto de desgaste es menos obvio: los rodamientos del eje excéntrico. En un diseño de palanca simple, la fuerza de trituración completa pasa directamente por los rodamientos del eje excéntrico. El excéntrico es lo que impulsa la quijada.
Un diseño de palanca doble funciona distinto. Su mecanismo de palanca actúa como un amplificador de fuerza.
Aproximadamente una quinta a una sexta parte de la fuerza de trituración llega a los rodamientos del eje excéntrico en una máquina de palanca doble. Los rodamientos de una máquina de palanca simple cargan la parte mayor, bajo fuerza de trituración comparable. La vida útil de los rodamientos en una trituradora de palanca doble es correspondientemente mayor.
Esta es la razón por la que las trituradoras de palanca doble tienen una larga historia específicamente en aplicaciones de roca muy dura y abrasiva. Ambos puntos de desgaste principales, las placas y los rodamientos, favorecen el diseño de palanca doble. Esto aplica cuando la abrasividad es el factor de costo dominante, no el rendimiento.

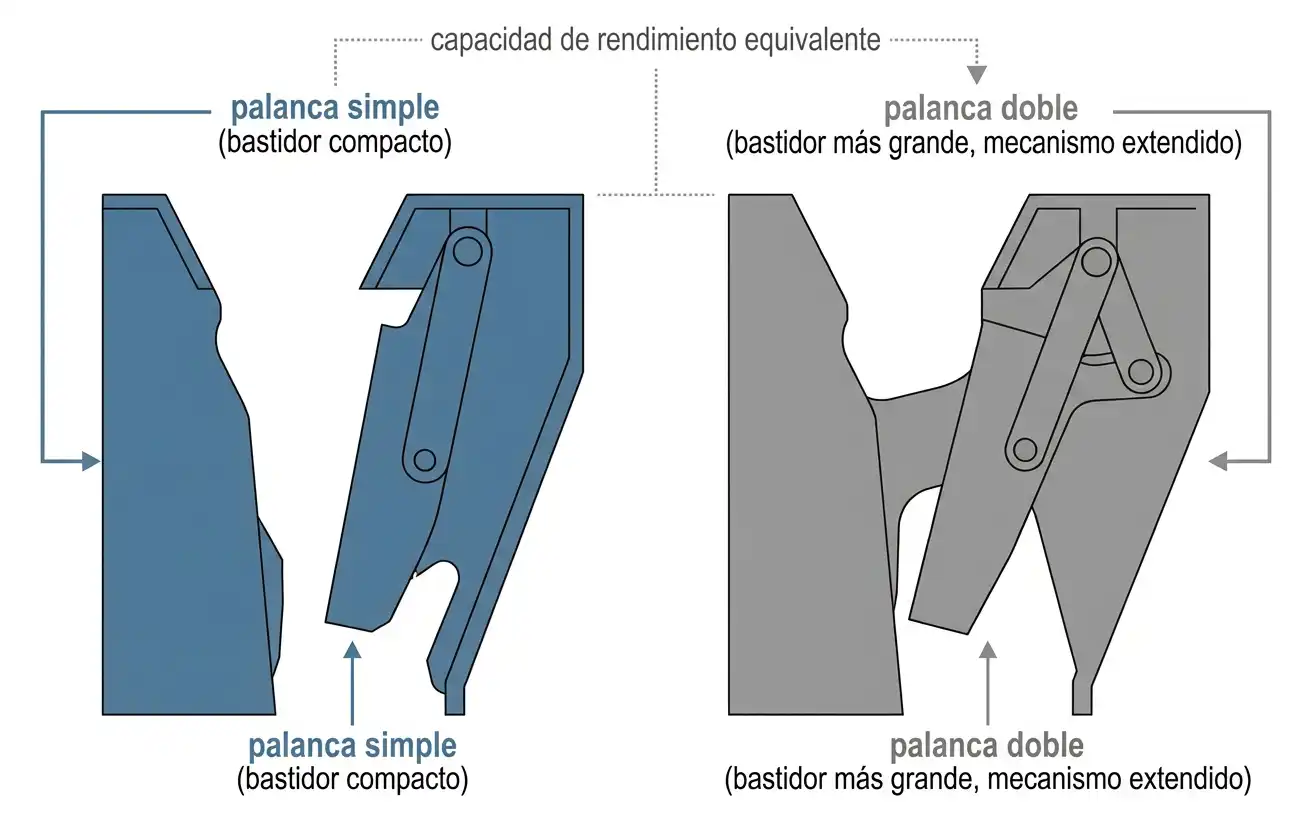

Tamaño y Costo para Capacidad Equivalente
Una trituradora de palanca doble es físicamente más grande que una máquina de palanca simple de capacidad equivalente. El mecanismo de palanca doble ocupa espacio por sí mismo. El mecanismo de ajuste de tamaño tiene que orientarse alrededor de ese mecanismo. No puede encajar en un bastidor compacto como lo permite un diseño de palanca simple.
Esta diferencia de tamaño se traduce en costo. Una trituradora de palanca doble construida para igualar el rendimiento de una máquina de palanca simple termina siendo más pesada y más costosa de fabricar. Su mecanismo individual tiene cierta elegancia estructural en el arreglo de palanca multiplicador de fuerza, pero esa elegancia no compensa la penalización de tamaño. Esta brecha de costo es una razón importante por la que los diseños de palanca simple dominan la producción actual para trituración de propósito general.
Cómo Elegir Entre las Dos
La abrasividad del material es el factor decisivo más claro. La roca muy dura y abrasiva es el caso donde el costo de desgaste de placas y rodamientos domina el costo total de operación. Ese caso todavía favorece un diseño de palanca doble en algunas operaciones, a pesar de su menor rendimiento y su mayor tamaño y costo inicial.
La trituración de propósito general en canteras y producción de agregados favorece los diseños de palanca simple en cambio. Ahí, el rendimiento y el costo de capital por tonelada de capacidad importan más. Maximizar la vida útil frente al desgaste en la roca más abrasiva disponible pesa menos.
Este es el razonamiento detrás de por qué los mecanismos de palanca simple dominan ahora la mayoría de las líneas de trituradora de quijada. Esto incluye las máquinas modernas estándar de las series PE, PEW, y C.
Aplicaciones por Material e Industria
Las trituradoras de palanca simple manejan la mayor parte de la producción general de agregados. Granito, basalto, caliza, y reciclaje de construcción y demolición encajan en este patrón. Ahí, el alto rendimiento a un tamaño y costo manejables supera el costo de desgaste del movimiento elíptico.
Las trituradoras de palanca doble todavía aparecen en operaciones mineras que procesan mineral extremadamente duro y abrasivo. Ahí, reemplazar con frecuencia placas y rodamientos en una máquina de palanca simple de alto rendimiento tiene un costo. Ese costo superaría la pérdida de rendimiento de un diseño de palanca doble.
Preguntas Frecuentes
¿Cuál es la diferencia fundamental entre una trituradora de quijada de palanca simple y una de palanca doble?
El eje excéntrico de una trituradora de palanca simple impulsa la quijada móvil de forma directa, con una placa de palanca en la parte inferior. La quijada móvil de una trituradora de palanca doble cuelga de un pivote fijo. Se impulsa de forma indirecta, a través de una biela conectada a dos placas de palanca en serie. Esta diferencia estructural produce dos trayectorias de movimiento genuinamente distintas.
¿Por qué una trituradora de quijada de palanca simple se desgasta más rápido que una de palanca doble?
El movimiento de una quijada de palanca simple combina componentes verticales y horizontales en cada punto de la cámara. La quijada frota contra el material además de comprimirlo. El movimiento de una quijada de palanca doble se mantiene más cerca de un arco puro, con poco componente vertical de deslizamiento. Esto produce menos desgaste de placa para una exigencia comparable.
¿Por qué las trituradoras de palanca doble tienen mayor vida útil de rodamientos?
El mecanismo de palanca doble actúa como un multiplicador de fuerza. Aproximadamente una quinta a una sexta parte de la fuerza de trituración llega a los rodamientos del eje excéntrico en una máquina de palanca doble. Los rodamientos de una máquina de palanca simple cargan la parte mayor bajo fuerza comparable. Menor fuerza significa mayor vida útil de rodamiento.
¿Por qué las trituradoras de palanca simple dominan la producción moderna a pesar de desgastarse más rápido?
Las trituradoras de palanca simple son más pequeñas, más ligeras, y menos costosas de fabricar para un rendimiento dado. Su movimiento de deslizamiento en realidad ayuda a avanzar el material por la cámara, aumentando la capacidad. Para la trituración de propósito general, el rendimiento y el costo por tonelada importan más que maximizar la vida útil frente al desgaste. Esa compensación favorece los diseños de palanca simple.
