¿Qué es un molino de bolas? Definición, estructura, tipos y principio de funcionamiento

Pregúntele a cualquier ingeniero de minas, director de planta cementera o investigador de materiales cuál es el equipo que menos puede permitirse perder, y el molino de bolas aparecerá en casi todas las respuestas. Desde su primer uso industrial documentado alrededor de 1870 —para moler sílex en la industria cerámica— este tambor rotatorio ha sido el corazón de los circuitos de conminución en docenas de industrias. Su principio es engañosamente simple: sin cuchillas ni herramientas de corte, solo un cilindro lleno de bolas de acero y la física implacable del impacto y la fricción. Esta guía recorre todo lo que necesita saber, desde la definición y la construcción del equipo hasta su principio de operación, los principales tipos, la diferencia entre molienda húmeda y seca, y una evaluación objetiva de sus ventajas y limitaciones.

¿Qué es un molino de bolas?

Un molino de bolas es un tambor cilíndrico giratorio parcialmente lleno de medios de molienda —generalmente bolas de acero o cerámica— que reducen los materiales sólidos a polvo fino mediante impacto y atrición. El tambor gira sobre un eje horizontal o ligeramente inclinado; al rotar, las bolas son elevadas y luego caen en cascada sobre el material, fragmentándolo progresivamente hasta alcanzar el tamaño de partícula deseado.

En un proceso industrial típico, el molino de bolas se ubica entre la etapa de trituración y los procesos de beneficio (flotación, lixiviación o separación magnética). Los tamaños de alimentación oscilan entre 1 y 25 mm, y los productos suelen situarse entre 75 y 150 micrómetros, aunque algunos diseños de alta energía alcanzan la escala nanométrica.

Ver molinos de bolas disponibles: Molino de bolas — MR CRUSHER

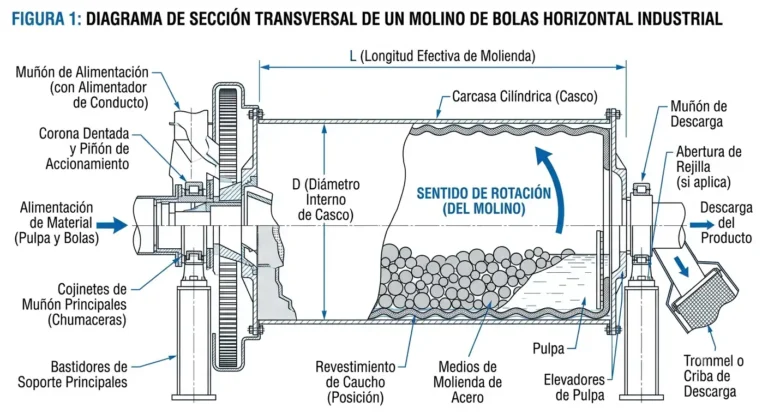

Construcción y diseño

El cuerpo principal de un molino de bolas es un cilindro de acero cuya relación longitud/diámetro (L/D) se sitúa típicamente entre 1 y 1,5. La carcasa se fabrica con placa de acero de alta resistencia y se conecta en ambos extremos a muñones huecos (ejes de acero fundido) que descansan sobre cojinetes principales. La superficie interior está revestida con placas resistentes al desgaste de acero al manganeso o caucho: el manganeso se utiliza para minerales más duros y el caucho para materiales más blandos y para reducir el ruido.

Los molinos industriales grandes se accionan mediante una corona dentada montada en la periferia de la carcasa que engrana con un piñón conectado a un reductor y un motor. Los equipos de laboratorio de menor tamaño suelen apoyarse sobre rodillos de transmisión y girar a velocidad variable.

Más sobre la estructura del molino: Estructura mecánica del molino de bolas

Componentes principales

Principio de funcionamiento

Dos fuerzas físicas realizan el trabajo de molienda dentro del equipo:

• Impacto: al girar el tambor, las bolas son elevadas por la pared interna y luego caen por gravedad sobre el material, fragmentando las partículas más gruesas.
• Atrición: el rozamiento continuo entre bolas y entre bolas y el revestimiento muele las partículas entre sus superficies, afinando los bordes y reduciendo aún más el tamaño.

Los tres regímenes de movimiento de las bolas

Velocidad crítica

La velocidad crítica (Vc) es la velocidad de rotación a la que la fuerza centrífuga iguala a la gravedad en la superficie interior de la carcasa, haciendo que los medios de molienda se adhieran a la pared en lugar de caer. La fórmula es:

Vc (rpm) = 42,3 / √D (m)  —  donde D es el diámetro interno de la carcasa en metros.

La mayoría de los molinos industriales operan entre el 65% y el 80% de la velocidad crítica. Otros factores que afectan la eficiencia incluyen el tamaño y la tasa de llenado de las bolas (habitualmente 30–45%), la dureza del material, la tasa de alimentación y el perfil del revestimiento.

Tipos de molinos de bolas

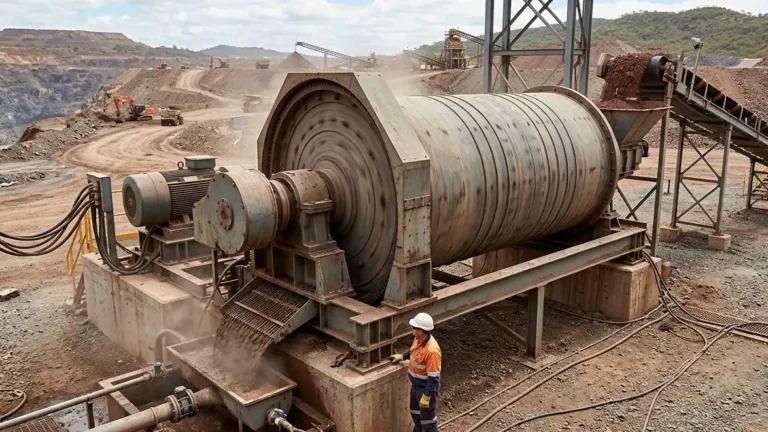

Clasificación por método de descarga:

Clasificación por escala y aplicación:

• Molino de bolas planetario: unidad de laboratorio de alta energía; los recipientes giran sobre un disco rotatorio; puede alcanzar tamaños de partícula nanométricos.
• Molino vibratorio: la vibración de alta frecuencia impulsa los medios; ideal para materiales frágiles y preparación de muestras en pequeñas cantidades.
• Molino de bolas agitado (Attritor): agitación continua de los medios mediante un impulsor central; utilizado para molienda submicrónica y ultrafina.

Molienda húmeda vs molienda en seco

Según la documentación de producto de MR CRUSHER, los molinos de bolas de ahorro energético con rodamientos de rodillos esféricos de doble hilera autoalineantes reducen la resistencia de marcha y ahorran entre un 25% y un 30% de energía frente a los diseños convencionales.

Comparativa molino de bolas vs molino de guijarros: Ball Mill vs Pebble Mill — MR CRUSHER

Ventajas del molino de bolas

• Tamaño de partícula fino y uniforme: los molinos industriales estándar alcanzan 10–75 μm; los planetarios de alta energía llegan por debajo de 100 nm.
• Amplia compatibilidad de materiales: minerales duros, minerales blandos, productos químicos y materiales de grado alimentario.
• Flexibilidad de proceso: molienda húmeda y seca disponible en la misma familia de equipos.
• Estructura simple y bajo costo de mantenimiento: pocas piezas móviles; revestimientos y bolas se reemplazan en campo.
• Capacidad de operación continua: los grandes molinos industriales funcionan 24/7 sin paradas planificadas.
• Operación sellada: apta para materiales peligrosos o de alta pureza; evita la contaminación exterior.

Desventajas y limitaciones

• Alto consumo energético: la eficiencia real de molienda es normalmente inferior al 15%; la mayor parte de la energía se disipa en calor y ruido.
• Riesgo de contaminación del producto: el desgaste de las bolas de acero libera partículas de hierro; los medios cerámicos eliminan este problema.
• Distribución de tamaño de partícula amplia: difícil obtener una distribución estrecha y controlada en una sola pasada.
• Ruido significativo: los molinos con carcasa metálica son ruidosos; se requiere aislamiento acústico en muchas instalaciones.
• No apto para materiales termosensibles: el calor friccional puede degradar compuestos sensibles a la temperatura.
• Largos tiempos de procesamiento por lotes: la operación intermitente puede requerir varias horas por lote para tamaños finos.

Conclusión

Un molino de bolas es, en esencia, un cilindro giratorio que transforma la física del impacto y la atrición en un proceso de reducción de tamaño confiable y escalable. Su estructura básica —carcasa, revestimiento, medios de molienda, sistema de transmisión— apenas ha cambiado en más de un siglo, y sin embargo sigue siendo el equipo de molienda más utilizado en minería, cemento, cerámica y farmacéutica. Comprender la relación entre la velocidad crítica, el llenado de los medios y el modo húmedo o seco permite a los operadores ajustar el molino a su material específico y al tamaño de partícula objetivo. A pesar de las limitaciones en eficiencia energética y ruido, la simplicidad estructural, la versatilidad de materiales y la escalabilidad del equipo lo convierten en la opción predeterminada cuando se requiere una molienda sostenida y de alto volumen.

Preguntas frecuentes

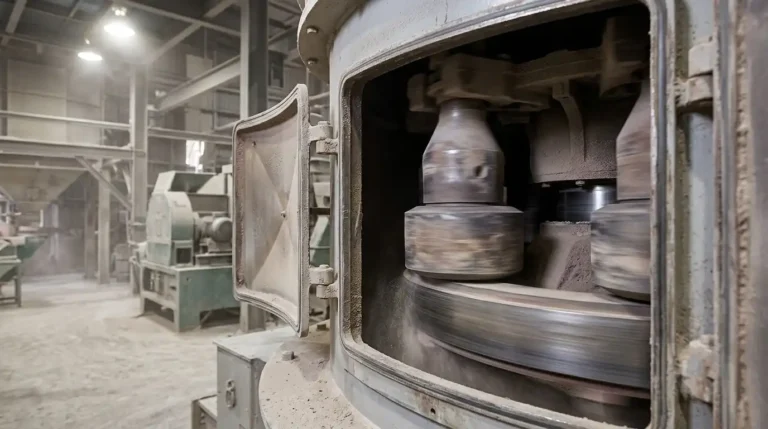

¿Cuál es la diferencia entre un molino de bolas y un molino Raymond para minerales no metálicos?

El molino de bolas utiliza el impacto y la atrición de las bolas de acero para moler una amplia gama de durezas, produciendo partículas de 10–150 μm en grandes volúmenes. El molino Raymond usa rodillos de molienda contra un anillo, es más eficiente energéticamente para minerales no metálicos de dureza media y funciona mejor para productos de fineza moderada. Para la molienda gruesa de minerales no metálicos se prefiere el molino de bolas; para productos de polvo fino y especializado, los molinos Raymond o ultrafinos son mejores opciones.

¿Cómo se calcula la velocidad crítica de un molino de bolas y qué velocidad de operación se recomienda?

Velocidad crítica: Vc (rpm) = 42,3 / √D, donde D es el diámetro interior de la carcasa en metros. La velocidad de operación debe fijarse entre el 65% y el 80% de Vc. Los molinos industriales grandes suelen operar cerca del extremo inferior de este rango; los planetarios de laboratorio, cerca del superior. Superar la velocidad crítica fija las bolas a la pared e impide toda molienda.

¿Con qué frecuencia deben reponerse las bolas de molienda y cuál es el estándar para hacerlo?

La frecuencia de reposición depende de la dureza del mineral y la intensidad de molienda. En aplicaciones mineras, las bolas se reponen normalmente después de cada 500–1,000 toneladas de mineral procesado. El enfoque estándar es monitorear la tasa de llenado de la carga de bolas: cuando cae por debajo del objetivo (generalmente 30–40% del volumen del molino), se activa la reposición.

¿Cómo elijo entre un molino de descarga por rejilla y uno de descarga por rebose?

Elija descarga por rejilla para molienda primaria o cuando la sobremolienda sea una preocupación: descarga el producto más rápido y produce una salida más gruesa y uniforme. Elija por rebose cuando se requiera molienda fina y la simplicidad estructural sea prioritaria. En circuitos mineros, la primera etapa de molienda suele usar molino de rejilla; la remolienda secundaria frecuentemente usa molino de rebose.

¿Cuándo debo elegir medios de molienda cerámicos en lugar de bolas de acero?

Las bolas de acero son rentables para la molienda masiva de minerales cuando es aceptable una contaminación mínima de hierro. Los medios cerámicos (alúmina o zirconia) se usan cuando la pureza del producto es crítica: farmacéuticos, materiales electrónicos y productos químicos de alta pureza, porque los cerámicos no introducen contaminación metálica. La desventaja es el mayor costo, por lo que los medios cerámicos se reservan generalmente para aplicaciones de pequeños lotes y alto valor añadido.
