Molino de Bolas Horizontal vs Otros Molinos de Molienda: Guía Práctica de Comparación y Selección

¿Cuál es la diferencia entre un molino de bolas horizontal y otros molinos de molienda? Un molino de bolas horizontal reduce el tamaño de partícula al hacer rodar bolas de acero o cerámica dentro de un cilindro horizontal giratorio, de modo que la reducción de tamaño ocurre por impacto y fricción. Los molinos Raymond y los molinos verticales de rodillos, en cambio, comprimen el material entre un anillo y rodillos o entre rodillos y una mesa de molienda, lo que reduce el consumo específico de energía pero limita el rango de dureza y humedad de la alimentación que el equipo puede procesar de forma eficiente. Los molinos de barras y los molinos SAG utilizan medios de molienda distintos —barras de acero o el propio mineral— y se ubican antes del molino de bolas dentro del circuito de molienda, en lugar de competir con él por la misma función. El molino correcto para una aplicación determinada depende de la finura objetivo, la dureza de la alimentación, la capacidad requerida y si el proceso opera en húmedo o en seco, no de cuál máquina es más nueva o más compleja.

Lo Que Aprenderá con Esta Guía

Esta guía compara el molino de bolas horizontal con los tipos de equipo con los que más se confunde o que se proponen como alternativas: el molino Raymond (de anillo y rodillos), el molino ultrafino, el molino de barras, el molino SAG y las tecnologías de molino vertical de rodillos y molino agitador (attritor). Está dirigida a ingenieros de planta y equipos de compras en la etapa de selección de equipo, una vez que ya se han definido la finura objetivo y el tipo de material, pero antes de elegir un modelo o proveedor específico. Cada sección de comparación presenta las diferencias estructurales y de rendimiento en una tabla, seguida de las condiciones de operación específicas en las que un diseño supera a otro. Después de leer esta guía, usted podrá relacionar una aplicación de procesamiento de minerales o molienda de polvos con la categoría de molino correcta, definir un rango realista de finura y capacidad para una solicitud de molino de bolas horizontal, e identificar qué factores de piezas de desgaste y mantenimiento modifican el costo total de propiedad entre los distintos tipos de molino.

Veredicto Rápido: Cómo Elegir el Molino Adecuado Según la Aplicación

Un molino de bolas horizontal es la opción correcta cuando la aplicación requiere molienda fina a ultrafina, tolera un circuito húmedo o seco, y procesa mineral en un rango amplio de dureza. El Molino de Bolas cubre esta función en líneas continuas de molienda de mineral y de polvos. Un molino Raymond es la opción más eficiente energéticamente para polvos minerales no metálicos secos dentro del rango de finura media, con menor potencia instalada por tonelada procesada. Un molino ultrafino supera a ambos cuando la finura objetivo está por debajo de aproximadamente 45 µm (malla 325 según la designación de tamiz ASTM E11 [1]). Los molinos de barras y los molinos SAG se ubican antes del molino de bolas, no en competencia con él, porque preparan la alimentación gruesa en lugar de producir polvo terminado. Los molinos verticales de rodillos y los molinos agitadores reducen el consumo específico de energía respecto a un molino de bolas, pero requieren una mayor inversión de capital y una ventana operativa más estrecha.

Tabla 1. Comparación de molinos de molienda por mecanismo, rango de salida y principal compromiso técnico.

Fuente: correlación malla-micras según la designación de tamiz ASTM E11 [1]; las clasificaciones de mecanismo reflejan las categorías estándar de equipos de conminución.

La finura objetivo es la variable que con mayor frecuencia decide la selección del molino. Separa la decisión entre molino de bolas y molino Raymond de la decisión de molino ultrafino, y separa a los tres de los molinos de barras y SAG, que no están diseñados para producir polvo terminado en absoluto.

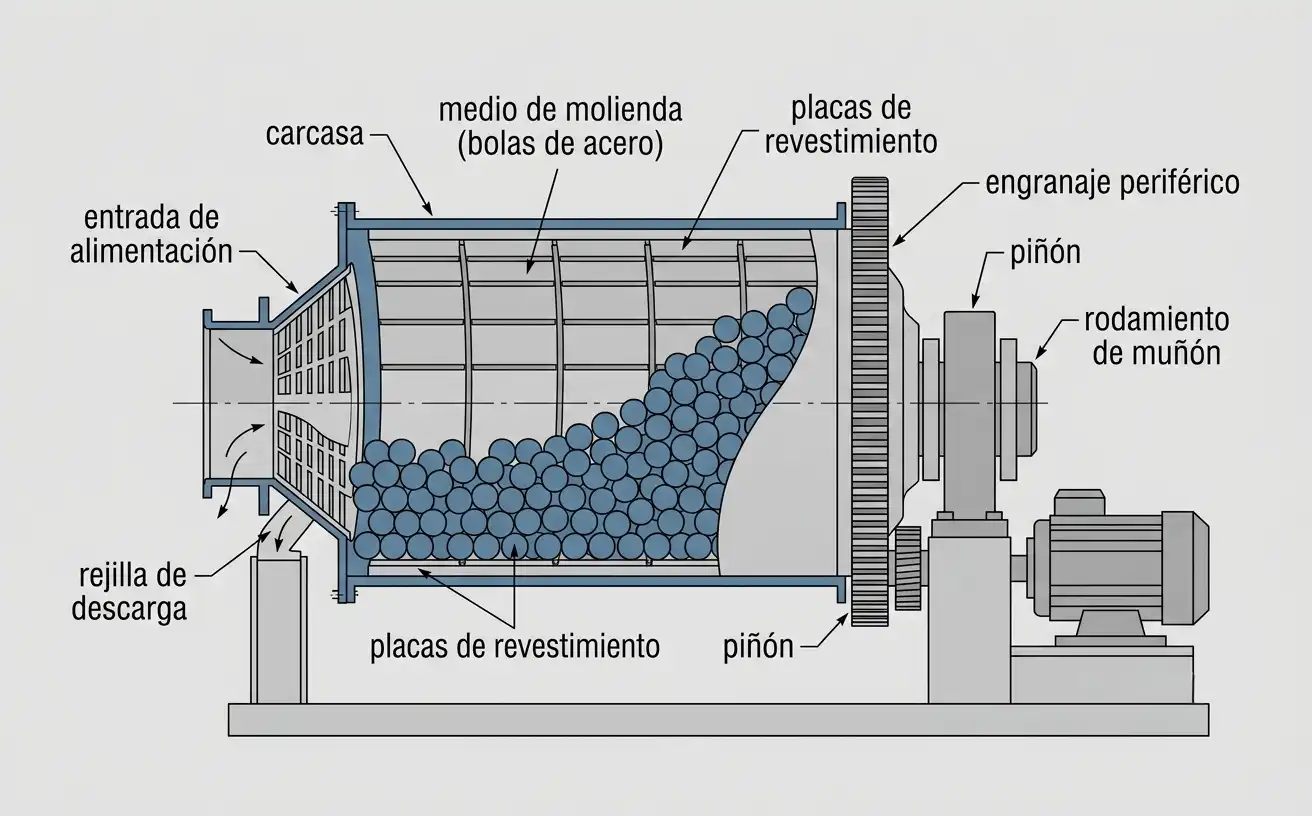

Cómo Funciona un Molino de Bolas Horizontal

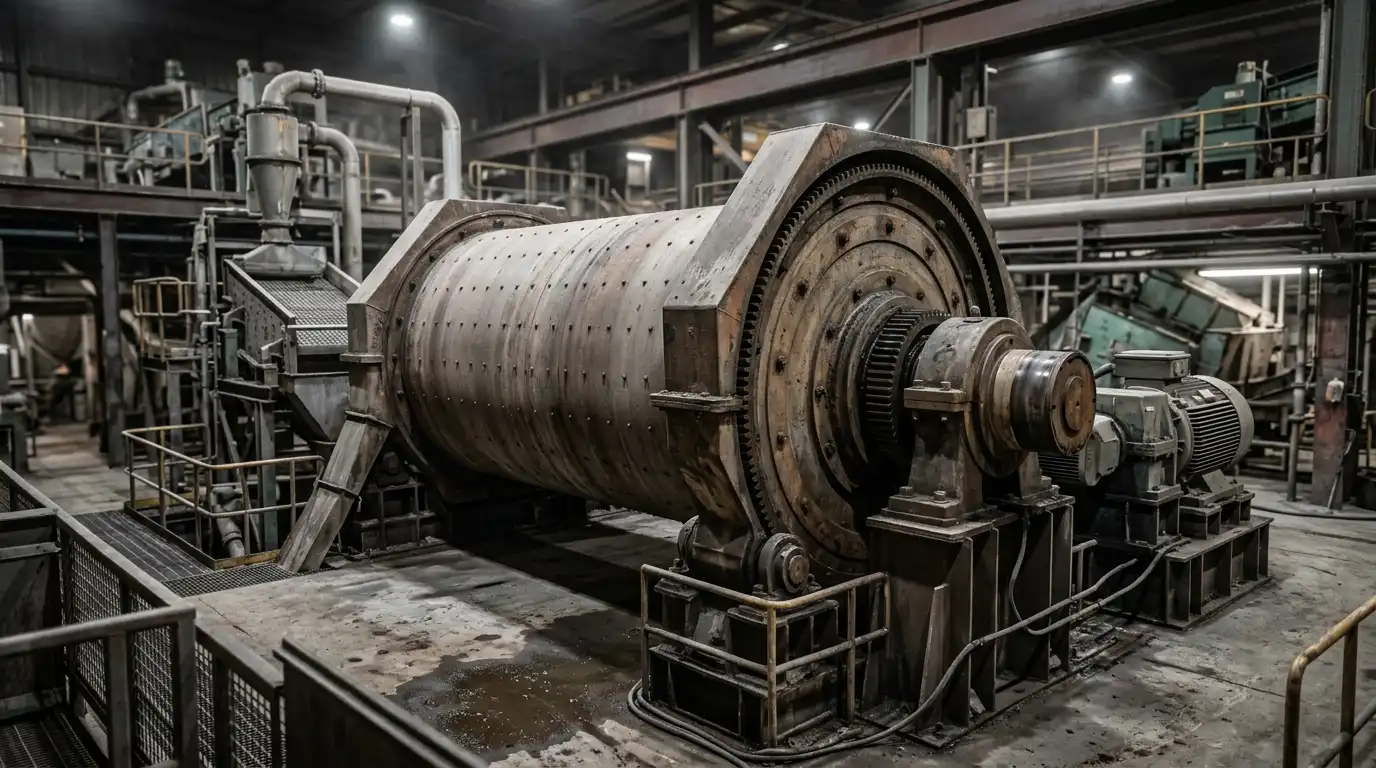

El Molino de Bolas se construye alrededor de un cilindro de acero horizontal montado sobre rodamientos de muñón en ambos extremos. Placas de revestimiento resistentes al desgaste cubren la pared interior de la carcasa y la protegen del contacto directo con el medio de molienda y el material procesado. Un engranaje periférico y un piñón hacen girar el cilindro a una velocidad suficientemente baja para que las bolas de molienda de acero o cerámica caigan en cascada dentro del cilindro en lugar de centrifugarse contra la pared de la carcasa.

El material de alimentación entra a través de un muñón hueco en un extremo. Mientras la carcasa gira, el medio de molienda se eleva por el lado ascendente del cilindro y cae sobre el lecho de material, fracturando las partículas por impacto. La rotación continua arrastra el medio y el material juntos sobre la superficie de la carcasa, generando reducción de tamaño adicional por fricción. El material molido sale por una rejilla de descarga o por una abertura de rebose en el extremo opuesto, según la configuración de descarga seleccionada para la aplicación.

Existen dos configuraciones comunes de revestimiento y descarga. Un molino de descarga por rejilla retiene el medio más grueso dentro de la carcasa y permite el paso de la pulpa o el polvo de tamaño correcto a través de la rejilla, ofreciendo un control más estricto sobre el tamaño final de partícula. Un molino de descarga por rebose utiliza una abertura más simple y depende del nivel natural de la pulpa para transportar el material molido hacia afuera, lo que resulta adecuado para operaciones de menor capacidad y molienda más fina. La elección entre ambas configuraciones depende de la distribución de tamaño de partícula objetivo y del equipo de clasificación posterior ya instalado en el circuito, como se ilustra en el caso de molino de bolas de 3–5 t/h para moler feldespato.

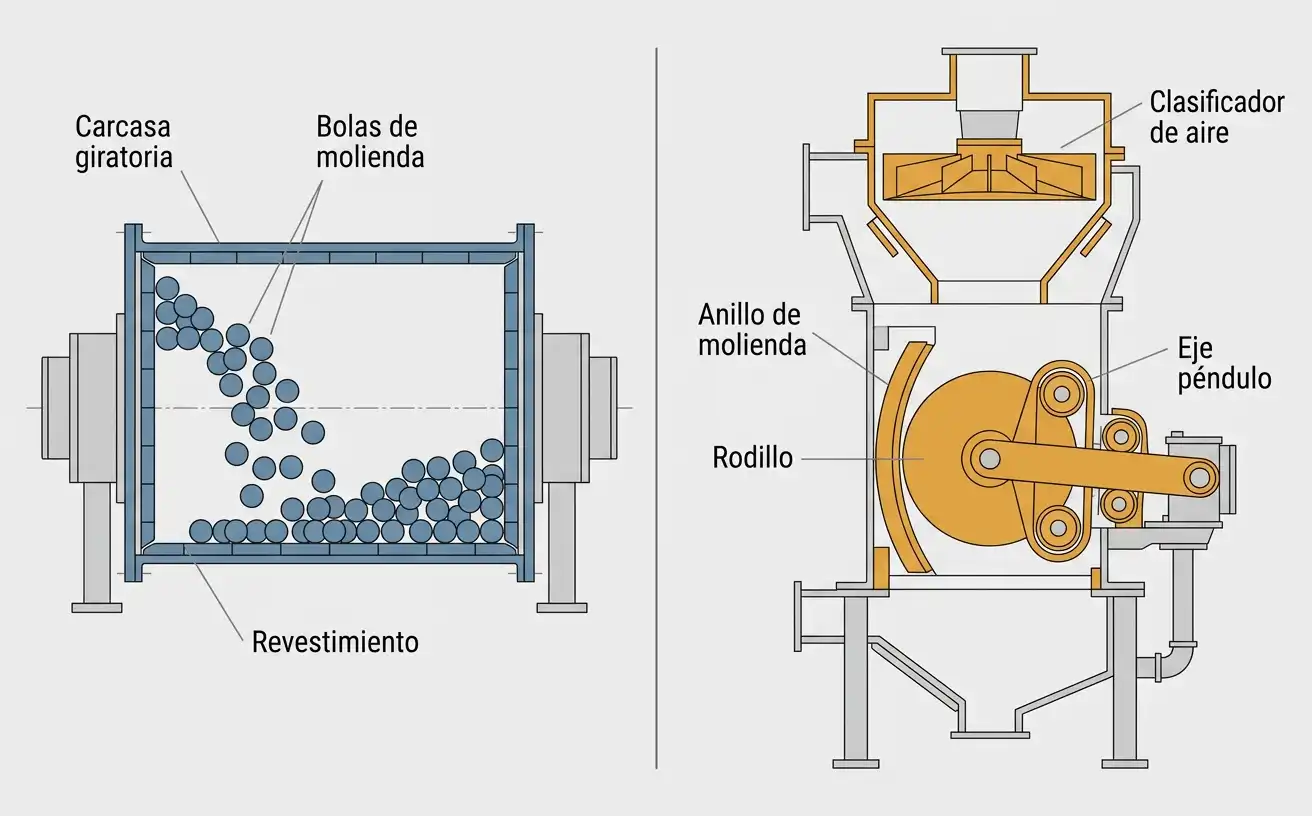

Molino de Bolas Horizontal vs Molino Raymond: Estructura, Rango de Finura y Capacidad

El Molino Raymond muele el material al presionarlo entre un anillo de molienda estacionario y rodillos que giran alrededor de un eje central, impulsados hacia afuera por la fuerza centrífuga. Este mecanismo de compresión difiere fundamentalmente de la acción de impacto y fricción de un molino de bolas, y la diferencia se refleja directamente en el consumo de energía, el rango de finura y la tolerancia a la humedad.

Tabla 2. Comparación del molino de bolas horizontal y el molino Raymond en cuatro variables operativas.

Fuente: correlación malla-micras según la designación de tamiz ASTM E11 [1]; las características de equipo reflejan las especificaciones estándar de los molinos de la Serie MQ y la Serie MGW.

La variable que con mayor frecuencia determina esta decisión es la dureza de la alimentación combinada con el tipo de proceso. Minerales no metálicos secos como la barita, el óxido de calcio y otros similares se muelen de forma eficiente en un molino Raymond con menor consumo de potencia. Consulte el caso de molino Raymond de 12 t/h para moler barita y el caso de molino Raymond de 25–30 t/h para moler óxido de calcio para conocer perfiles representativos de capacidad y material. Los minerales más duros, la alimentación húmeda o un proceso que deba operar en circuito húmedo cerrado requieren en cambio el molino de bolas, como se observa en el caso de molino de bolas de 3–5 t/h para moler feldespato.

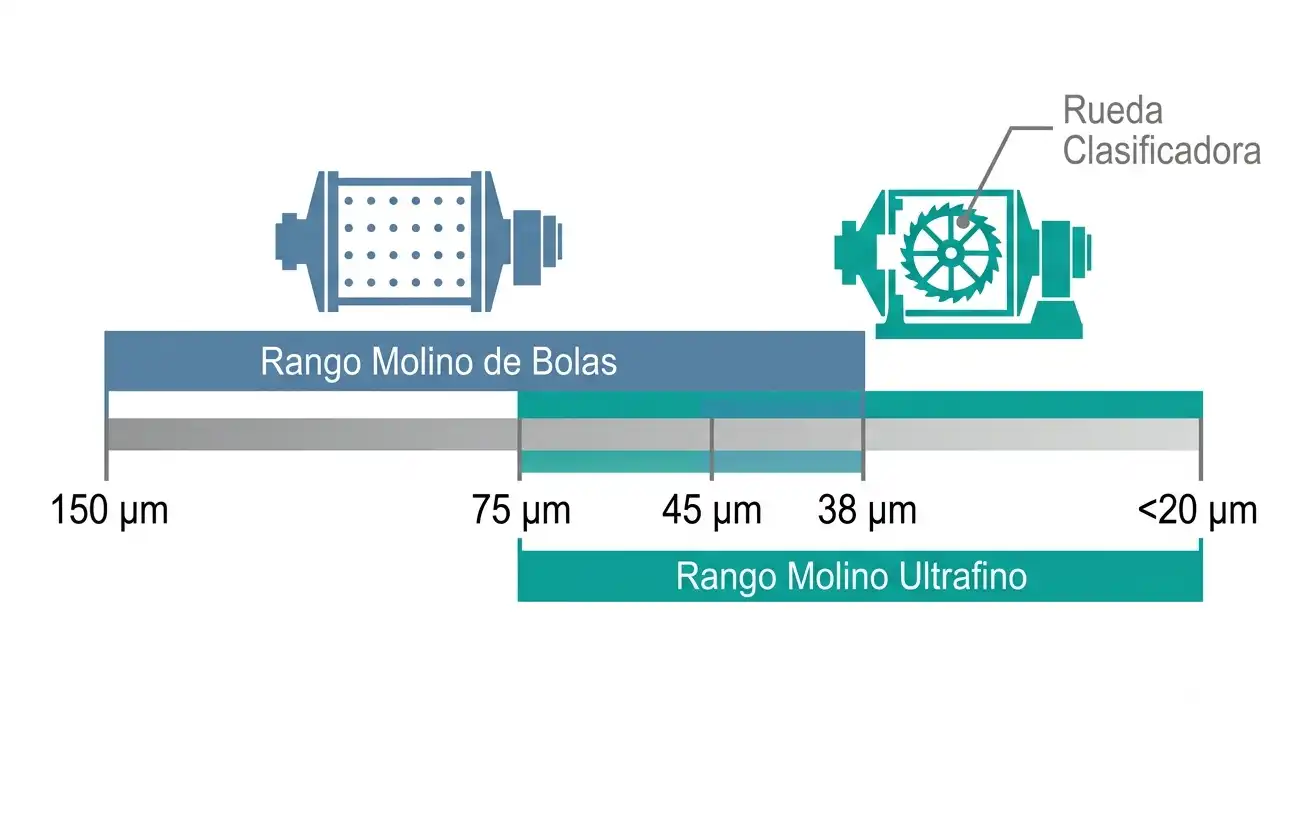

Molino de Bolas Horizontal vs Molino Ultrafino: Cómo Alcanzar Finuras por Debajo de la Malla 325

El Molino Ultrafino combina una etapa de molienda por impacto con un clasificador de aire interno que separa de forma continua las partículas que ya alcanzaron el tamaño objetivo de aquellas que requieren molienda adicional. Este circuito interno cerrado es lo que permite al molino ultrafino producir una salida consistente por debajo de 45 µm (malla 325 según ASTM E11 [1]), un rango de finura en el que un molino de bolas estándar pierde eficiencia de forma progresiva, ya que el tiempo de molienda aumenta drásticamente por cada micra adicional de reducción de tamaño.

Tabla 3. Comparación del molino de bolas horizontal y el molino ultrafino para trabajo de polvo fino.

Fuente: correlación malla-micras según la designación de tamiz ASTM E11 [1]; las características de equipo reflejan las especificaciones estándar de los molinos de la Serie MQ y la Serie MSF.

Las aplicaciones que requieren tanto una premolienda gruesa como un acabado ultrafino a veces utilizan un molino de bolas y un molino ultrafino en secuencia, en lugar de elegir uno sobre el otro. El caso de molino ultrafino de 21–25 t/h para moler dolomita, el caso de molino ultrafino de 2–24 t/h para moler calcita y el caso de molino ultrafino para moler materiales compuestos ilustran el rango de finura y de materiales que cubre esta configuración.

Molino de Bolas Horizontal vs Molino de Barras y Molino SAG: Medio de Molienda y Posición en el Circuito

Un molino de barras utiliza barras de acero largas en lugar de bolas como medio de molienda, y alimenta material grueso previamente calibrado hacia equipos de acabado como el que se muestra en el caso de molino de bolas de 6 t/h para moler mineral de manganeso. Las barras hacen contacto lineal con el material en lugar del contacto puntual de una bola, lo que produce un producto grueso más uniforme, con menos finos, y reduce la sobremolienda de material frágil. Este comportamiento de molienda selectiva hace que el molino de barras sea adecuado para la primera etapa de molienda gruesa antes del molino de bolas, no como sustituto de este.

Un molino SAG utiliza el propio mineral como medio de molienda primario, complementado con una pequeña carga de bolas de acero, dentro de una carcasa con un diámetro grande en relación con su longitud. Esta geometría favorece la elevación y caída de fragmentos de roca grandes en lugar de la molienda fina. Los molinos SAG operan al inicio de circuitos de procesamiento de minerales a gran escala, reduciendo el mineral tal como sale de la mina a un tamaño que el molino de bolas puede terminar de procesar.

Tabla 4. Medio de molienda, posición en el circuito y características del producto en tres tipos de molino rotativo.

Fuente: las clasificaciones de equipo reflejan la práctica estándar de diseño de circuitos de conminución en procesamiento de minerales.

La posición en el circuito, y no solo la finura de molienda, es lo que separa a estas tres máquinas. Un molino de barras o un molino SAG preparan la alimentación; un molino de bolas la termina. El caso de molino de bolas para moler mineral de grafito opera como etapa de acabado de su circuito, recibiendo alimentación previamente calibrada desde la trituración anterior, en lugar de roca tal como sale de la mina.

Molino de Bolas Horizontal vs Molino Vertical de Rodillos y Molino Agitador: Compromisos de Energía y Finura

Un molino vertical de rodillos muele el material al comprimir un lecho de partículas entre rodillos y una mesa giratoria, un mecanismo que difiere de la acción rodante utilizada en el caso de molino de bolas de 3–5 t/h para moler feldespato y aplica la fuerza de manera más directa sobre el lecho de partículas. Un molino agitador —también llamado molino attritor— reemplaza por completo el movimiento rotativo por un eje central que agita medios de molienda finos a alta velocidad, generando la reducción de tamaño principalmente por cizallamiento y fricción en lugar de impacto [4].

Esta diferencia mecánica tiene un efecto medible sobre el consumo de energía. El beneficio y procesamiento representan el 39 por ciento del consumo total de energía en las operaciones mineras de Estados Unidos, y las actividades de trituración y molienda representan por sí solas el 75 por ciento de la energía utilizada dentro de esa etapa de beneficio y procesamiento [3]. Debido a que la molienda representa una proporción tan alta del costo de procesamiento, incluso una mejora moderada en el consumo específico de energía cambia la economía de una planta. En un ensayo industrial revisado por pares, un molino agitador vertical (tipo torre) alcanzó una eficiencia de molienda 35 por ciento mayor que un molino de bolas por lotes al procesar muestras de mineral de hierro y cobre con tamaños de alimentación de hasta 1.57 mm y 1.13 mm respectivamente [5].

Tabla 5. Comparación del molino de bolas horizontal con la tecnología de molino vertical de rodillos y molino agitador.

Fuentes: datos de energía según el Departamento de Energía de Estados Unidos [3]; datos de mecanismo de molienda y eficiencia comparativa según Metso [4] y un ensayo industrial revisado por pares sobre HPGR/molino de torre [5].

Un molino de bolas horizontal sigue siendo la opción más práctica cuando la dureza o la humedad de la alimentación varían de forma significativa, cuando el presupuesto de capital favorece una máquina más simple y estandarizada, o cuando el proceso no justifica la complejidad de ingeniería adicional de la tecnología de compresión de lecho o de medio agitado. Los molinos verticales de rodillos y los molinos agitadores justifican su mayor costo de capital principalmente en operaciones de alto volumen y sensibles al costo de la energía, que funcionan con una finura objetivo constante, a diferencia de la operación de dureza variable que se muestra en el caso de molino de bolas de 6 t/h para moler mineral de manganeso.

Criterios de Selección: Cómo Relacionar Material, Finura Objetivo y Capacidad con el Tipo de Molino

Tres variables acotan la selección del molino más rápido que cualquier otra: la dureza Mohs del material de alimentación, la finura objetivo expresada en malla o micras, y si el proceso debe operar en seco o puede tolerar un circuito húmedo.

Tabla 6. Selección de molino por categoría de material y finura objetivo.

Fuente: clasificación de malla según ASTM E11 [1]; la relación material-equipo se basa en los casos de instalación documentados referenciados en la tabla.

La dureza del material establece el límite superior de lo que un molino Raymond o un molino ultrafino pueden procesar de forma económica; la alimentación por encima de aproximadamente Mohs 7 típicamente regresa a la molienda con molino de bolas independientemente de la finura objetivo, porque los mecanismos de anillo-rodillo y de clasificación por impacto se desgastan de forma desproporcionadamente rápida frente a partículas más duras.

Piezas de Desgaste y Consideraciones de Mantenimiento entre Tipos de Molino

El medio de molienda y las placas de revestimiento representan la mayor parte de la diferencia de costo recurrente entre tipos de molino, como se documenta en el caso de molino de bolas para moler mineral de grafito. Los revestimientos y bolas de molienda del molino de bolas se especifican comúnmente en hierro fundido blanco resistente a la abrasión conforme a la norma ASTM A532/A532M, que cubre clases de aleación como el hierro blanco níquel-cromo y de alto cromo, seleccionadas por su resistencia al desgaste abrasivo en servicio minero y de molienda [2]. Los rodillos y anillos del molino Raymond se desgastan más lentamente en condiciones normales de operación en seco y dureza moderada, pero son más costosos de maquinar y reemplazar como juegos ajustados. Las ruedas clasificadoras y las placas de impacto del molino ultrafino requieren tolerancias dimensionales más estrictas, lo que eleva el costo unitario de las piezas de repuesto respecto a un revestimiento de molino de bolas.

Las tasas de desgaste en cualquiera de estos molinos varían según la dureza del mineral, el contenido de humedad, la configuración del circuito y las horas de operación, por lo que una sola cifra de vida útil no aplica de manera uniforme entre instalaciones. Los datos específicos de vida útil de piezas de desgaste y capacidad para una aplicación propuesta están disponibles bajo solicitud a través del formulario de consulta del producto Molino de Bolas, con base en el tipo de material, el tamaño de alimentación y la finura objetivo proporcionados por el operador.

Preguntas Frecuentes

¿Cuál es la diferencia entre un molino de bolas y un molino Raymond?

Un molino de bolas muele por impacto y fricción con medios de acero o cerámica que ruedan dentro de un cilindro giratorio, y puede operar en húmedo o en seco. Un molino Raymond muele al comprimir el material entre un anillo y rodillos, opera únicamente en seco, y en general es más eficiente energéticamente para minerales no metálicos de dureza moderada.

¿Puede un molino de bolas producir la misma finura que un molino ultrafino?

Un molino de bolas puede alcanzar aproximadamente 45 µm (malla 325), pero pierde eficiencia progresivamente más allá de ese punto. Un molino ultrafino está diseñado específicamente con un clasificador de aire interno para una salida consistente por debajo de 45 µm, y es la opción más eficiente en ese rango de finura.

¿Necesito una trituradora antes de alimentar material a un molino de bolas?

Sí, en la mayoría de las aplicaciones de procesamiento de minerales. Un molino de bolas está diseñado para alimentación ya reducida a un tamaño manejable, normalmente mediante una trituradora de mandíbulas o una trituradora de cono en la etapa previa. La Trituradora de Mandíbulas C se utiliza comúnmente como etapa de trituración primaria antes de la molienda con molino de bolas.

¿Es mejor un molino de barras que un molino de bolas para molienda gruesa?

Para molienda gruesa de primera etapa, donde importa un producto uniforme con un mínimo de finos, un molino de barras es generalmente más eficiente energéticamente que un molino de bolas, porque evita generar partículas finas no deseadas. Los molinos de barras normalmente se ubican antes del molino de bolas dentro del circuito, en lugar de utilizarse como sustituto.

¿Cuánto duran los revestimientos de un molino de bolas antes de reemplazarse?

La vida útil del revestimiento depende de la dureza del mineral, el contenido de humedad, la carga de bolas y las horas de operación, por lo que no existe una cifra única aplicable a todas las instalaciones. Los revestimientos especificados según las clases de hierro fundido resistente a la abrasión de la norma ASTM A532/A532M se seleccionan específicamente para extender la vida útil bajo estas condiciones variables.

Referencias y Fuentes

1. ASTM International — E11-24 Especificación Estándar para Tela de Alambre Tejido para Tamices de Ensayo y Tamices de Ensayo
2. ASTM International — A532/A532M-10(2023) Especificación Estándar para Hierros Fundidos Resistentes a la Abrasión
3. Departamento de Energía de Estados Unidos — Perfil de Energía y Medio Ambiente de la Industria Minera de Estados Unidos
4. Metso — Molinos Agitadores para Molienda Húmeda
5. MDPI (Minerals) — Optimización del Desempeño de Rodillos de Molienda de Alta Presión (HPGR) en un Circuito Industrial de Conminución HPGR/Molino de Torre
6. FLSmidth — Rodillos de Molienda de Alta Presión (HPGR)
