Molino de Bolas Cónico vs Cilíndrico: Cómo Elegir el Molino de Molienda Correcto

¿Cuál es la diferencia entre un molino de bolas cónico y uno cilíndrico? Un molino de bolas cónico, también llamado molino tipo Hardinge, se estrecha desde un extremo de alimentación ancho hacia un extremo de descarga más pequeño. Esta forma cónica hace que las bolas de mayor diámetro se asienten cerca de la alimentación y que las bolas más pequeñas migren hacia la descarga, de modo que el molino clasifica su propio medio de molienda de forma mecánica. Un molino de bolas cilíndrico mantiene un diámetro de casco constante en toda su longitud, por lo que la carga de bolas permanece mezclada sin clasificación interna. El molino cónico produce una distribución de tamaño de partícula más estrecha en un solo paso, pero está limitado a capacidades menores y hoy lo fabrican menos proveedores. El molino cilíndrico escala a tonelajes mucho mayores, usa una fabricación de casco más simple y es la opción estándar en los circuitos de molienda primaria y secundaria actuales para minería, cemento y minerales industriales. Para la mayoría de los proyectos nuevos por encima de aproximadamente 5 t/h, un molino cilíndrico como el Molino de Bolas MQ es la opción más común y con mejor soporte de repuestos; el molino cónico sigue siendo relevante principalmente en remolienda de baja capacidad donde el control fino del tamaño de partícula pesa más que el tonelaje.

Lo que Aprenderá en Esta Guía

Esta guía compara el diseño estructural, el desempeño de molienda y la lógica de dimensionamiento de los molinos de bolas cónicos y cilíndricos para aplicaciones de molienda mineral, de cemento e industrial. Está escrita para ingenieros de proceso y equipos de compras en la etapa de selección de equipo, antes de emitir una solicitud de cotización, de modo que el tipo de molino pueda preseleccionarse con base en las características de la alimentación, el tamaño de producto objetivo y la capacidad de producción, y no únicamente con base en la recomendación por defecto de un proveedor. La guía recorre el principio de funcionamiento, tablas de comparación estructural y de desempeño, parámetros de dimensionamiento y un marco de selección por escenario. Al terminar de leer esta guía, usted podrá identificar qué tipo estructural se ajusta a una dureza de mineral y un rango de capacidad determinados, leer una hoja de especificaciones básica de un molino, y plantear a un proveedor las preguntas técnicas específicas necesarias para comparar cotizaciones en igualdad de condiciones.

Veredicto Rápido: ¿Molino Cilíndrico o Cónico?

Un molino de bolas cilíndrico es la opción por defecto correcta para la mayoría de las operaciones de molienda mineral y de cemento por encima de 5 t/h, porque la oferta actual de fabricantes, la disponibilidad de repuestos y la experiencia de escalamiento se concentran en este tipo de casco. Un molino de bolas cónico es la opción correcta solo cuando se cumplen tres condiciones a la vez: la capacidad requerida está por debajo de aproximadamente 50 t/h, el proceso necesita una banda estrecha de tamaño de producto sin depender de un ciclón clasificador aguas abajo, y la operación puede aceptar un grupo más reducido de proveedores calificados y fuentes de repuestos. Fuera de esas tres condiciones, un molino cilíndrico como el Molino de Bolas MQ entrega un desempeño de molienda equivalente o superior con un menor costo de capital por tonelada de capacidad instalada. El resto de esta guía presenta los datos que sustentan esta recomendación.

Cómo Muele Cada Tipo de Molino: Principio de Funcionamiento

Ambos tipos de molino reducen el tamaño de partícula mediante los mismos dos mecanismos: impacto, generado por las bolas de molienda que caen desde cierta altura sobre el lecho de mineral, y atrición, generada por el deslizamiento de las bolas entre sí y contra el revestimiento del casco. El material de alimentación llega normalmente al molino ya reducido a 10–25 mm por una trituradora primaria o secundaria, como una Trituradora de Mandíbulas PE o una trituradora de cono, antes de ingresar al muñón del molino.

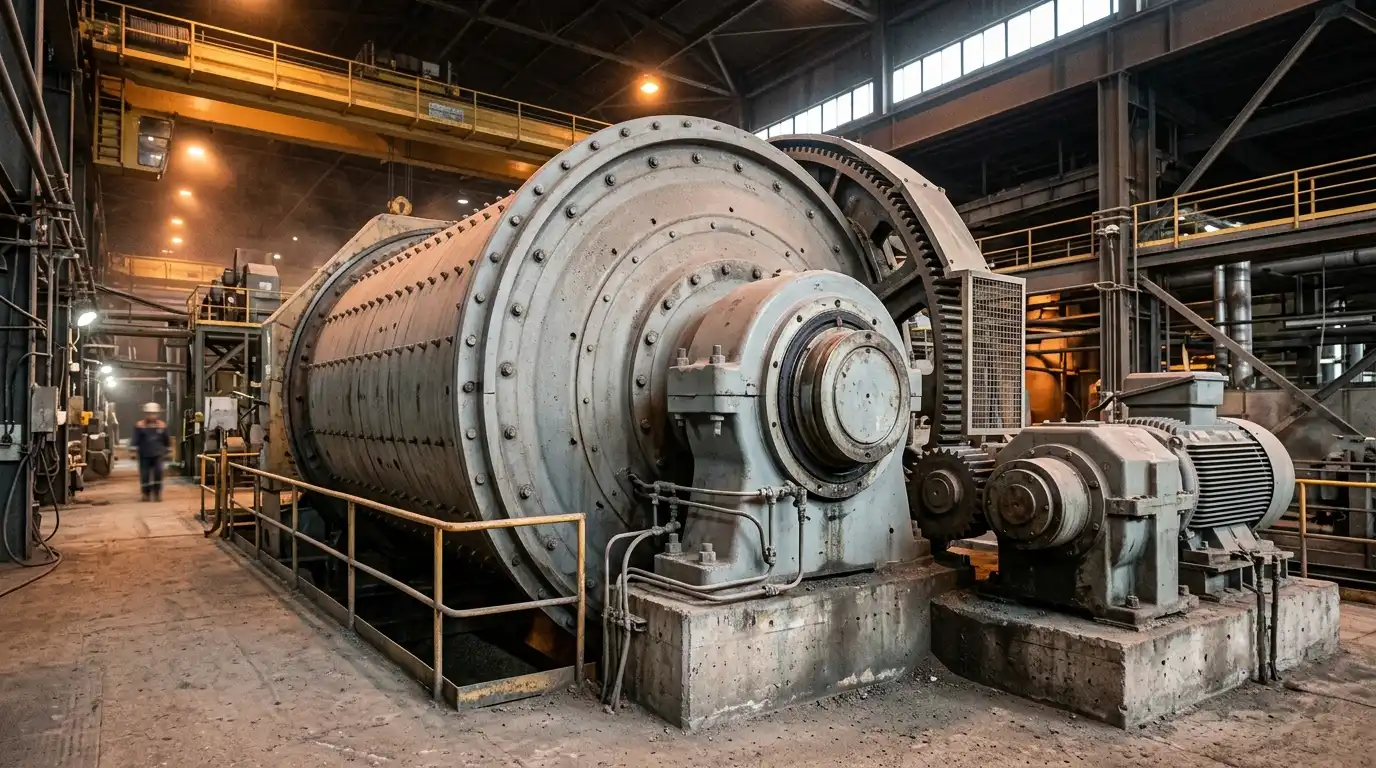

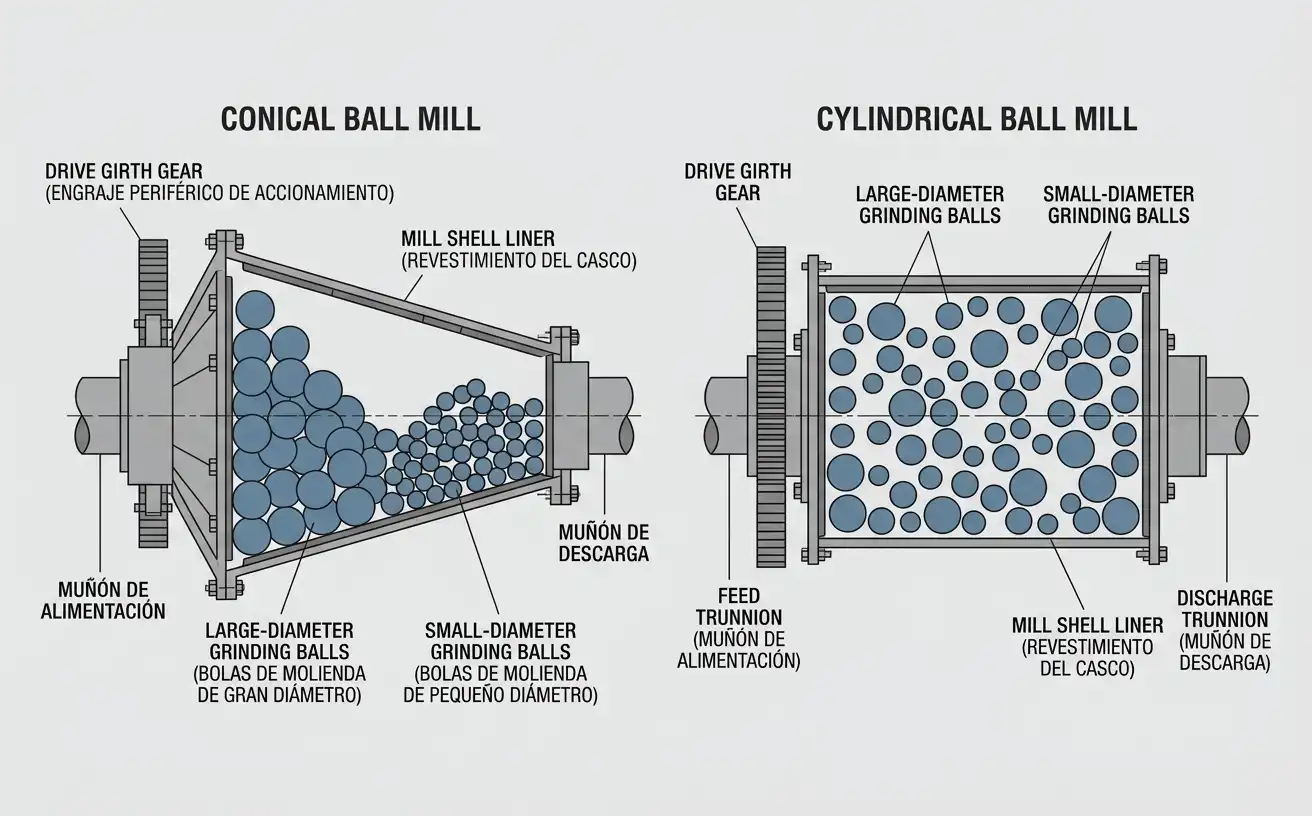

En un molino cilíndrico, el diámetro del casco es constante desde el muñón de alimentación hasta el muñón de descarga. Las bolas de molienda de diámetro mixto circulan juntas a lo largo de todo el casco, y la distribución de tamaños de la carga de bolas se fija una vez en la carga inicial y se mantiene mediante reposiciones periódicas. En un molino cónico, el casco se estrecha desde un diámetro mayor en el extremo de alimentación hasta un diámetro menor en el extremo de descarga. Al girar el casco, la fuerza centrífuga empuja las bolas más grandes hacia la sección de mayor diámetro, que es la zona de alimentación, mientras que las bolas más pequeñas se asientan hacia la sección de menor diámetro, que es la zona de descarga. Esta separación impulsada por la forma cónica hace que las partículas gruesas de alimentación encuentren primero bolas grandes de alta energía de impacto, y que las partículas progresivamente más finas encuentren bolas progresivamente más pequeñas de mayor energía de atrición conforme avanzan hacia la descarga. La clasificación es mecánica y continua; no depende de un ciclón o una criba externos.

Comparación Estructural: Geometría del Casco y Fabricación

La geometría del casco es la característica estructural que separa a los dos tipos de molino, y se refleja en cada una de las demás comparaciones de esta guía, incluidos los tamaños de casco de gran diámetro documentados en la instalación de molino de bolas para mineral de manganeso referida más adelante en esta sección. La Tabla 1 presenta directamente las diferencias estructurales.

Tabla 1. Comparación estructural entre molinos de bolas cónicos y cilíndricos.

Nota de fuente: los rangos de capacidad se compilaron de catálogos de equipo publicados por múltiples fabricantes de molinos vigentes en 2026 y representan la oferta comercial típica actual, no el rango completo de un solo fabricante.

La comparación estructural de la Tabla 1 muestra que la complejidad de fabricación y el techo de capacidad son las dos variables que con más frecuencia definen el tipo de casco incluso antes de revisar los datos de desempeño. Un casco cónico requiere el rolado de placa cónica y una soldadura de transición entre la sección cilíndrica y la cónica, lo que añade pasos de fabricación respecto a un casco cilíndrico recto del mismo diámetro. Esta es una de las razones por las que los molinos de gran diámetro —construidos para procesar varios cientos de toneladas por hora, como los tamaños de casco usados en la instalación de molino de bolas para mineral de manganeso de 6 t/h documentada por MR CRUSHER— se construyen con casco cilíndrico y no cónico.

Comparación de Desempeño: Eficiencia de Molienda, Consumo de Energía y Finura del Producto

Ninguno de los dos tipos de casco es la herramienta correcta cuando la finura objetivo cae por debajo de aproximadamente 20 micras; en ese punto, un equipo de molienda fina diseñado específicamente para ello, como el Molino Ultrafino, es una comparación más directa que cualquiera de los dos tipos de molino de bolas. Dentro del rango en el que el molino de bolas sigue siendo el equipo correcto, la Tabla 2 presenta cómo difieren los dos tipos de casco en las variables que determinan la decisión de selección.

Tabla 2. Comparación de desempeño entre molinos cónicos y cilíndricos.

La comparación de desempeño de la Tabla 2 muestra que la principal ventaja funcional del molino cónico es una distribución de tamaño de producto más estrecha sin depender de un clasificador aguas abajo, lo cual importa más en remolienda y en operaciones de finura de precisión. Los datos de consumo energético de la tabla no son específicos del tipo de casco: la conminución es intensiva en energía en ambos diseños, y ninguno de los dos se aproxima al mínimo teórico de energía de fractura, por lo que el consumo energético no debería ser, por sí solo, el factor decisivo entre los dos tipos de casco. Las pruebas comparativas históricas de la literatura técnica temprana del molino cónico Hardinge reportaron menor consumo de potencia para el molino cónico bajo la misma carga de medio, pero esos datos son anteriores a la instrumentación moderna y a las prácticas de control de circuito cerrado actuales, y no se han reproducido bajo un protocolo de prueba moderno documentado; se incluyen aquí solo como contexto histórico y no deben tratarse como una referencia vigente.

Parámetros de Dimensionamiento y Especificación

Dimensionar un molino para un punto de operación específico significa ajustar el diámetro del casco, la longitud y la potencia de accionamiento a una capacidad y un tamaño de producto objetivo; el rango de especificaciones del Molino de Bolas MQ ilustra cómo estos parámetros escalan juntos en una línea de producto cilíndrica, antes de aplicar la misma lógica a una alternativa cónica. El dimensionamiento de un molino, en cualquiera de los dos tipos de casco, parte de la velocidad crítica, es decir, la velocidad de rotación a la cual la fuerza centrífuga mantiene la carga de bolas pegada al casco en lugar de permitir que caiga en cascada. La velocidad crítica se calcula como:

N_c = 42.3 / √D

donde N_c es la velocidad crítica en revoluciones por minuto y D es el diámetro interior del casco del molino en metros, medido dentro de los revestimientos. Los molinos de ambos tipos de casco operan normalmente entre el 65% y el 80% de la velocidad crítica. Por debajo de este rango, la carga de bolas rueda en lugar de caer en cascada, lo que reduce la energía de impacto; por encima de este rango, la fuerza centrífuga fija la carga contra la pared del casco y la molienda se detiene.

Tabla 3. Parámetros de dimensionamiento típicos de referencia.

Nota de fuente: rangos compilados a partir de referencias de ingeniería de procesamiento de minerales publicadas y de hojas de especificación de fabricantes revisadas para esta guía.

La Tabla 3 muestra que los rangos de velocidad de operación y de relación de llenado son compartidos por ambos tipos de casco; la relación L/D solo aplica de forma significativa a los molinos cilíndricos, ya que los molinos cónicos se definen por su forma cónica y no por una relación L/D constante. El punto de operación de una planta específica siempre debe confirmarse con un resultado de prueba de moliendabilidad sobre el mineral real, y no únicamente con los rangos de catálogo.

Criterios de Selección: Tamaño de Alimentación, Dureza del Mineral, Capacidad y Diseño de Circuito

La consistencia del tamaño de alimentación es la primera variable por confirmar, porque se define aguas arriba del molino, en la etapa de trituración: una Trituradora Cónica Symons CS correctamente ajustada produce un tamaño máximo estable y presizado que se adapta a cualquiera de los dos tipos de casco, mientras que una alimentación variable o con sobretamaño favorece el mayor margen operativo de la carga de bolas mixta de un molino cilíndrico. Tres variables adicionales completan la selección. La capacidad objetivo: por debajo de aproximadamente 50 t/h, ambos tipos de casco están disponibles comercialmente; por encima de ese umbral, el molino cilíndrico es la opción práctica porque pocos fabricantes ofrecen actualmente cascos cónicos de gran diámetro. La dureza del mineral, expresada como Índice de Trabajo de Bond en kWh/t: los minerales más duros requieren más energía de molienda independientemente del tipo de casco, y la longitud del molino o la carga de bolas —no la forma cónica del casco— es la palanca principal para manejar mayor dureza. La finura de producto objetivo y su banda de tolerancia: una especificación de tamaño estrecha en un solo paso favorece la autoclasificación del molino cónico, mientras que una especificación atendida por un ciclón en circuito cerrado favorece al molino cilíndrico, porque el ciclón cumple la función de clasificación que de otro modo aportaría la forma cónica.

Tabla 4. Recomendación de tipo de molino por escenario.

La tabla de escenarios muestra que la capacidad y la tolerancia de especificación de producto —y no la eficiencia bruta de molienda— son las dos variables que con mayor frecuencia deciden el resultado en la práctica. Cuando un proyecto cae en la zona media de traslape —capacidad moderada, tolerancia de finura moderada— el factor decisivo suele ser el plazo de entrega del proveedor y la logística de repuestos, más que una brecha de desempeño medible entre los dos tipos de casco.

Aplicaciones por Material e Industria

La operación de molienda varía según la dureza del material, la sensibilidad a la humedad y la finura final requerida, y estas variables interactúan de forma distinta con la selección del tipo de casco según la industria.

Beneficio de minerales metálicos. Los circuitos de molienda de oro, cobre y manganeso suelen usar molinos cilíndricos húmedos en circuito cerrado que alimentan un hidrociclón, porque el proceso posterior de flotación o lixiviación requiere una distribución de tamaño controlada y repetible que el ciclón —y no el casco del molino— es responsable de entregar. Un ejemplo documentado es la instalación de molino de bolas de 6 t/h para molienda de mineral de manganeso, que utilizó un casco cilíndrico en circuito cerrado con equipo de clasificación para mantener el tamaño de producto dentro de la especificación de alimentación a flotación de la concentradora.

Minerales industriales y cargas minerales. El grafito, el feldespato y minerales industriales similares a menudo requieren una banda de tamaño de partícula más estrecha, con menor tolerancia al sobretamaño que la alimentación de concentrado de mineral metálico, porque las partículas de sobretamaño afectan directamente el grado del producto final y no solo la tasa de recuperación. El caso de molino de bolas de 2–3 t/h para molienda de mineral de grafito y el caso de molino de bolas de 3–5 t/h para molienda de feldespato ilustran este segmento de menor capacidad y sensible a la finura, donde vale la pena evaluar un molino cónico frente a un molino cilíndrico en circuito cerrado, dependiendo de la tolerancia de la planta a un grupo más reducido de proveedores.

Cemento y materiales de construcción. La molienda de clínker de cemento se atiende casi de forma universal con molinos tubulares cilíndricos multicámara operando en seco, porque la molienda por etapas entre cámaras —gruesa en la primera cámara, fina en la última— replica parte del beneficio de clasificación de una forma cónica, conservando al mismo tiempo la simplicidad de fabricación y el historial de escalamiento de un casco cilíndrico recto.

Mantenimiento, Refacciones de Desgaste y Costo Total de Propiedad

El desgaste de revestimientos y medio de molienda es el costo recurrente más alto en cualquiera de los dos tipos de casco, y es la variable que los compradores subestiman con más frecuencia al comparar un molino cónico frente a un molino cilíndrico como el Molino de Bolas MQ. Los revestimientos del casco en ambos tipos de molino se especifican típicamente en acero al manganeso o en hierro blanco de alto cromo. Los grados de revestimiento de hierro blanco de alto cromo usados en servicio de molienda abrasiva se especifican comúnmente conforme a la norma ASTM A532/A532M, Especificación Estándar para Hierros Fundidos Resistentes a la Abrasión, que establece los requisitos de composición química y dureza para las familias de aleación Clase I, II y III usadas en aplicaciones de desgaste en minería y molienda. El casco cónico de un molino requiere placas de revestimiento fundidas o formadas para ajustarse al diámetro interior variable a lo largo del cono, lo que incrementa el número de números de parte de revestimiento distintos que una planta debe mantener en inventario, en comparación con un molino cilíndrico, donde las placas de revestimiento se repiten a lo largo del casco de diámetro constante.

El costo total de propiedad debe calcularse como costo de capital más consumo de medio de molienda más reemplazo de revestimientos más costo de energía a lo largo de la vida útil esperada, y no únicamente como el precio de compra. La estandarización de revestimientos de un molino cilíndrico generalmente reduce el costo de inventario de refacciones y acorta el tiempo de parada por reemplazo de revestimientos, en comparación con un molino cónico de tonelaje similar, porque se requiere mantener y ajustar menos geometrías de revestimiento distintas. El equipo de ingeniería de MR CRUSHER puede proporcionar, previa solicitud, datos de vida útil de desgaste e intervalos de reemplazo de revestimiento específicos para un tipo de mineral determinado; el Molino Ultrafino es el punto de comparación relevante para plantas que evalúan alternativas de molienda fina en seco frente a la molienda en húmedo con bolas, como parte de esta misma revisión de costo total.

Costo y Adquisición

El plazo de entrega suele ser el factor decisivo una vez que los requisitos de capacidad y finura reducen la elección a una lista corta de dos o tres configuraciones, como en el proyecto de molienda de mineral de grafito de menor capacidad referido anteriormente, donde el plazo de entrega más corto de un molino cilíndrico pesó más que la ventaja marginal de finura que habría ofrecido un molino cónico a ese tonelaje. Los molinos cilíndricos, al ser fabricados por un mayor número de proveedores y usar una fabricación de casco más estandarizada, generalmente tienen plazos de entrega más cortos y una base más amplia de proveedores alternos de revestimientos y muñones durante la vida útil del equipo. La base más reducida de fabricantes de molinos cónicos puede extender tanto el plazo de entrega inicial como el plazo de entrega futuro de refacciones, lo cual debe incorporarse a la comparación de costo total junto con el desempeño de molienda. Los compradores deben solicitar a cualquier proveedor una hoja de especificación del punto de operación —tamaño de alimentación, tamaño de producto objetivo, capacidad e Índice de Trabajo de Bond del mineral— antes de comparar cotizaciones, de modo que los tamaños de molino cotizados sean directamente comparables y no estén dimensionados sobre supuestos de operación distintos.

Preguntas Frecuentes

¿Cuál es la diferencia entre un molino de bolas y un molino Raymond?

Un molino de bolas muele el material con bolas de acero que ruedan dentro de un casco giratorio cilíndrico o cónico y se usa típicamente para molienda húmeda en procesamiento de minerales. Un Molino Raymond muele el material con rodillos que presionan contra un anillo giratorio y se usa típicamente para molienda fina en seco de minerales no metálicos como barita, dolomita o calcita.

¿Se puede convertir un molino de bolas cónico en uno cilíndrico, o viceversa?

No. La geometría del casco, la separación entre muñones y el diseño de las placas de revestimiento son específicos de cada tipo de casco y no son intercambiables. Convertir de un tipo a otro requiere un casco de molino nuevo, no una modificación del casco existente.

¿Por qué la mayoría de los proyectos mineros grandes usan molinos de bolas cilíndricos en lugar de molinos cónicos?

Los molinos cilíndricos escalan a diámetros mayores con una fabricación de casco más simple, y actualmente un mayor número de fabricantes suministra cascos cilíndricos de gran diámetro que cascos cónicos. Esto da a los molinos cilíndricos una base de proveedores más amplia, refacciones más estandarizadas y un historial más largo a alto tonelaje.

¿Un molino de bolas cónico produce un producto más fino que uno cilíndrico?

Un molino cónico produce una distribución de tamaño más estrecha en un solo paso debido a la autoclasificación del medio de molienda, no necesariamente un tamaño de producto promedio más fino. Un molino cilíndrico operando en circuito cerrado con un hidrociclón puede alcanzar un tamaño de producto equivalente o más fino, con el ciclón desempeñando la función de clasificación.

¿Qué rango de dureza de mineral puede procesar un molino de bolas cilíndrico?

La dureza del mineral se expresa como Índice de Trabajo de Bond en kWh/t; ambos tipos de casco pueden procesar un amplio rango de dureza, y la dureza se maneja principalmente mediante la longitud del molino, la carga de bolas y la potencia de accionamiento, y no mediante la geometría del casco. Se requiere una prueba de moliendabilidad sobre el mineral específico para confirmar el dimensionamiento en cualquier Índice de Trabajo de Bond superior a aproximadamente 15 kWh/t.

Referencias y Fuentes

1. ASTM A532/A532M-10 — Especificación Estándar para Hierros Fundidos Resistentes a la Abrasión
2. Alcántara Valladares, J.R. (2008). Diseño Práctico de un Molino de Bolas. Tesis de Ingeniería Mecánica, Instituto Politécnico Nacional, México
3. Benchmarking comminution energy consumption for the processing of copper and gold ores — International Journal of Mineral Processing, ScienceDirect
4. Mineral comminution: Energy efficiency considerations — Minerals Engineering, ScienceDirect
