VSI5X Trituradora de Impacto de Eje Vertical

Capacidad: 70-640tph

Impulsor cerrado de alta velocidad / Trituración de materiales ultrafinos

Click Here

VSI5X tiene diferentes modos, “piedra contra hierro”, “piedra contra piedra”, “alimentación central”, “alimentación en cascada”.

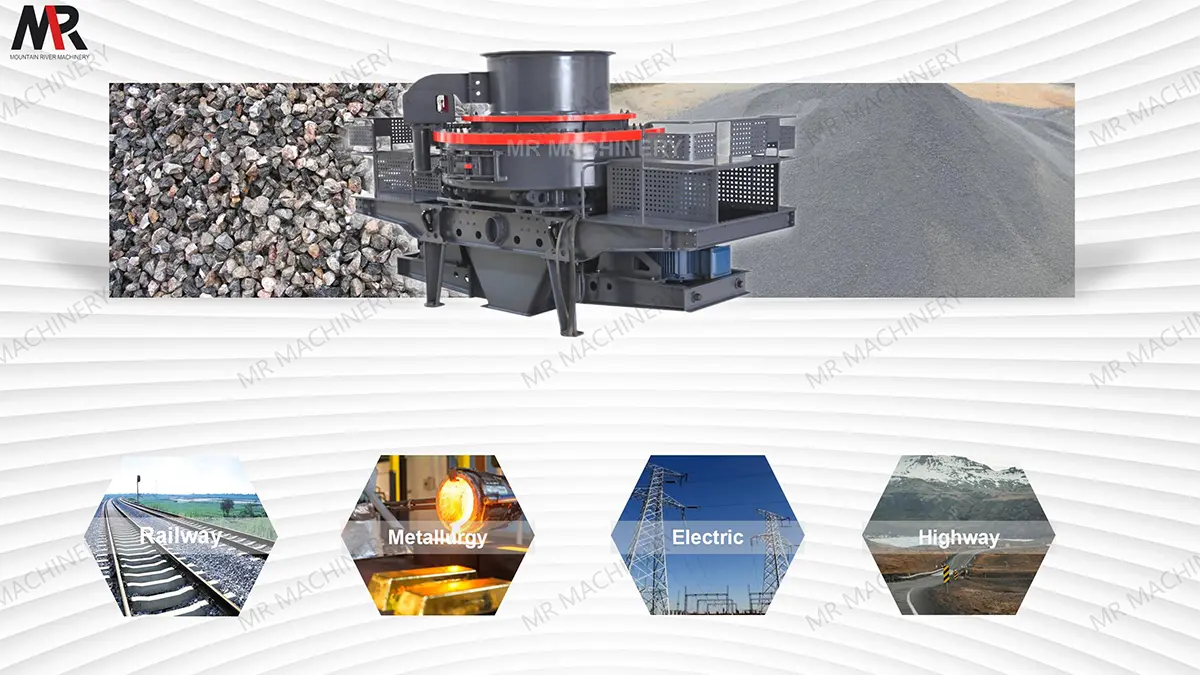

Ventajas Técnicas

Fácil mantenimiento

El dispositivo de placa de cubierta accionado hidráulicamente facilita el mantenimiento.

Partículas terminadas intactas

Puede realizar fácilmente los modos de trituración “piedra a piedra” y “piedra a hierro” y producir agregados cúbicos de arena y grava.

Gran capacidad de procesamiento

El rotor VSI5X presenta un diseño de cavidad profunda que permite un mayor rendimiento del material y, por lo tanto, una mayor capacidad de procesamiento que los rotores convencionales del mismo tamaño.

Garantía de calidad

Los materiales de alta calidad y los procesos avanzados mejoran la calidad y el aspecto del equipo, garantizando una baja tasa de fallos.

Estructura Interna

Buje Inferior

Conjunto de Carcasa de Cojinete

Caja de Rodamientos

Polea

Conjunto de Rotor

Conjunto de Rueda Giratoria

Tubería de Alimentación

Anillo Protector del Spinner

Principio de Funcionamiento

Las máquinas para fabricar arena funcionan principalmente con dos principios: “piedra sobre piedra” y “piedra sobre hierro”. El material entra en un rotor giratorio de alta velocidad y se acelera hacia afuera, chocando y rozando contra el material en las placas de protección circunferenciales o bloques de impacto, logrando así la trituración. Mediante impactos y molienda repetidos, el material se pulveriza en partículas de arena del tamaño requerido y finalmente se descarga a través de una placa de tamiz con tamaño de partícula controlado.

Ficha Técnica

Modelo	Capacidad (t/h) - Alimentación al Centro y Lados	Capacidad (t/h) - Alimentación al Centro	Max. Tamaño de Alimentación (mm) - Material Suave	Max. Tamaño de Alimentación (mm) - Material Duro	Velocidad de Rotación de Eje Principal (rpm)	Potencia (kW)	Dimensión (mm)
VSI5X7615	150-280	70-140	<35	<30	1700-1900	75*2	410023302300
VSI5X8522	240-380	120-200	<40	<35	1500-1700	110*2	414025002700
VSI5X9532	350-540	180-280	<45	<40	1300-1510	160*2	456026002900
VSI5X1145	500-640	250-360	<50	<45	1100-1310	220*2	510027903320
