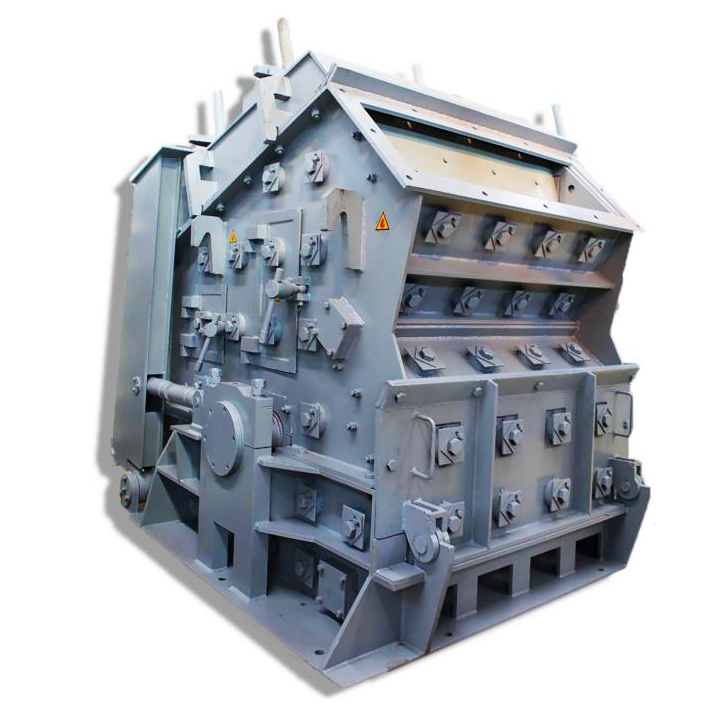

Trituradora de Impacto PF para Minería

Introducción

La trituradora de impacto PF es adecuada para procesar materiales con un tamaño de alimentación ≤ 500 mm (tamaño de entrada común, aunque también puede manejar materiales de mayor tamaño) y una resistencia a la compresión ≤ 360 MPa. Este equipo presenta ventajas destacadas, como una alta relación de trituración, eficiencia sobresaliente y mantenimiento conveniente. Los áridos resultantes presentan una excelente forma de partícula, principalmente en cubos densos, lo que los hace ideales para la producción de áridos de alta calidad requeridos en proyectos de carreteras de alto nivel, ferrocarriles y obras hidráulicas, entre otros. Se utiliza ampliamente en la construcción de carreteras, proyectos hidráulicos y la producción de áridos para la construcción.

Aplicación

La trituradora de impacto PF es adecuada para procesar una amplia variedad de materiales de dureza media y alta, incluidos rocas comunes y minerales metálicos. Los materiales típicos aplicables incluyen:

Rocas comunes: caliza, mármol, granito, guijarros de río, basalto, cuarcita, etc.

Parámetros Técnicos

Modelo
Especificaciones del rotor (mm)
Tamaño de Entrada
(mm)
Tamaño de párticula de alimentación
(mm)
Capacidad (t/h)
Potencia (kw)
Dimensión (mm)
PF1007
Φ1000700
400730
＜300
30-70
37-45
233016602300
PF1010
Φ10001050
4001080
＜350
50-80
55-75
244022502630
PF1210
Φ10501250
4001080
＜350
70-120
110-135
270023402870
PF1214
Φ14001250
4001430
＜350
80-160
132-160
270024402900
PF1315
Φ13001500
8601520
＜350
160-260
180-260
286024402900
PF1320
φ13002000
9932000
＜500
280-380
250
322031003120
PF1520
Φ15002000
8302040
＜700
380-550
315-400
395935643330

Modelo	Especificaciones del rotor (mm)	Tamaño de Entrada (mm)	Tamaño de párticula de alimentación (mm)	Capacidad (t/h)	Potencia (kw)	Dimensión (mm)
PF1007	Φ1000*700	400*730	＜300	30-70	37-45	233016602300
PF1010	Φ1000*1050	400*1080	＜350	50-80	55-75	244022502630
PF1210	Φ1050*1250	400*1080	＜350	70-120	110-135	270023402870
PF1214	Φ1400*1250	400*1430	＜350	80-160	132-160	270024402900
PF1315	Φ1300*1500	860*1520	＜350	160-260	180-260	286024402900
PF1320	φ1300*2000	993*2000	＜500	280-380	250	322031003120
PF1520	Φ1500*2000	830*2040	＜700	380-550	315-400	395935643330

Componentes principales

1.Martillos de impacto

Función: Instalados en el rotor, impactan directamente el material a alta velocidad y constituyen el componente principal encargado de la trituración.

Características: Generalmente están fabricados con materiales de alta resistencia al desgaste, como fundición de aleación de alto cromo. Su diseño permite un desmontaje sencillo y el ajuste del ángulo de trabajo, maximizando el aprovechamiento del material. La resistencia al desgaste es un indicador clave de la rentabilidad del equipo.

2.Placas de impacto

Función: Fijadas en el bastidor de impacto dentro de la carcasa, colisionan con el material proyectado por los martillos, logrando una trituración secundaria y controlando la trayectoria de rebote del material.

Características: También están fabricadas con acero aleado resistente al desgaste. Suelen diseñarse en múltiples niveles (por ejemplo, primario y secundario), donde su forma y la distancia al rotor determinan directamente la eficiencia de trituración y el tamaño del producto.

3.Placas laterales de protección

Función: Instaladas en ambos lados internos de la carcasa, protegen la estructura principal del desgaste provocado por el material.

Características: Son componentes auxiliares resistentes al desgaste, con un ciclo de reemplazo generalmente más largo que el de los martillos y las placas de impacto; sin embargo, son fundamentales para la protección de la estructura de la máquina.
