Un Parámetro Clave al Comprar un Molino Raymond: el Diámetro Interior del Anillo
Introducción

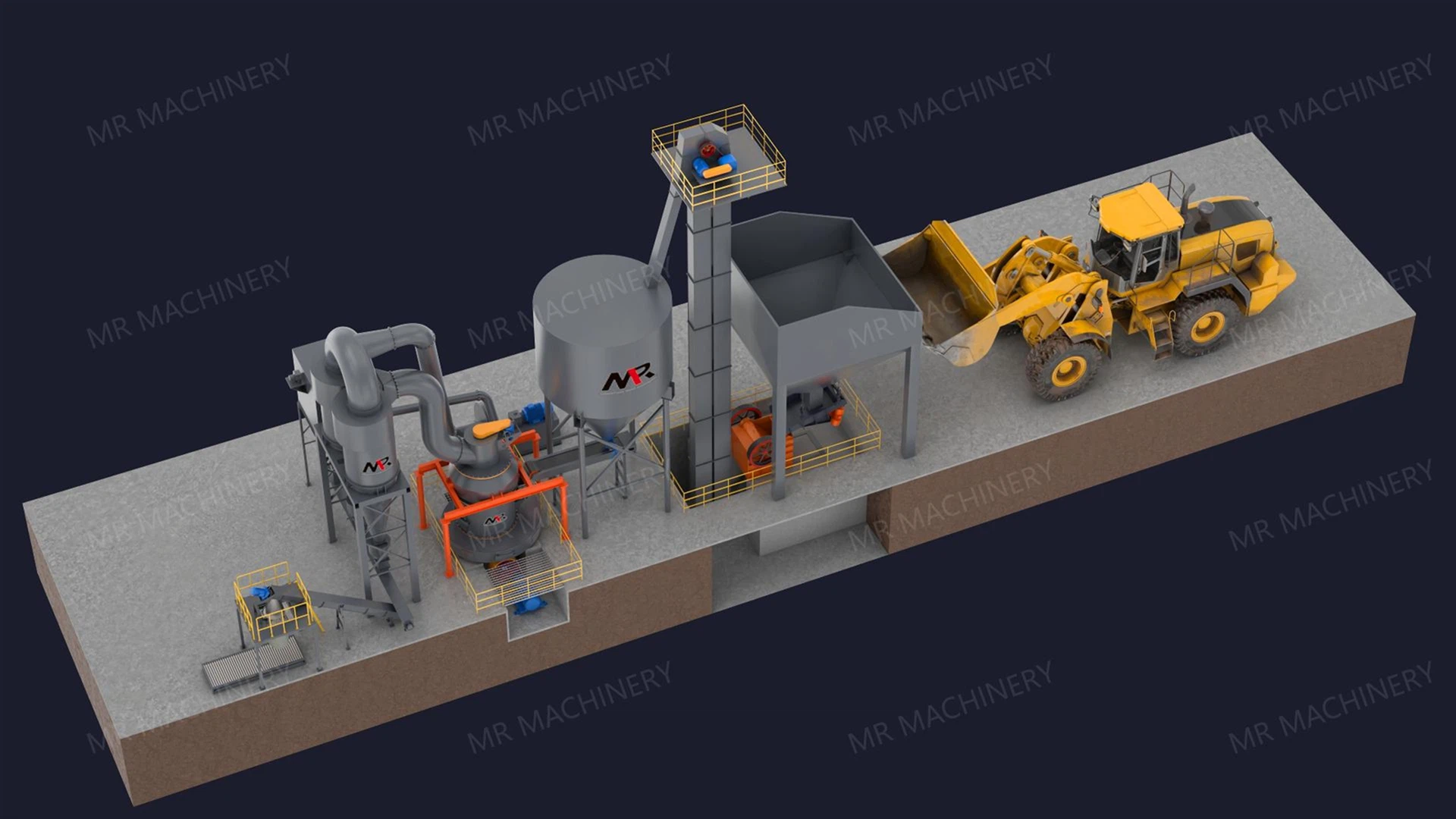

Como equipo importante en el campo de la molienda industrial, el diseño estructural del molino Raymond afecta directamente la eficiencia y la calidad del proceso. Un molino Raymond completo se compone principalmente de l os siguientes componentes:

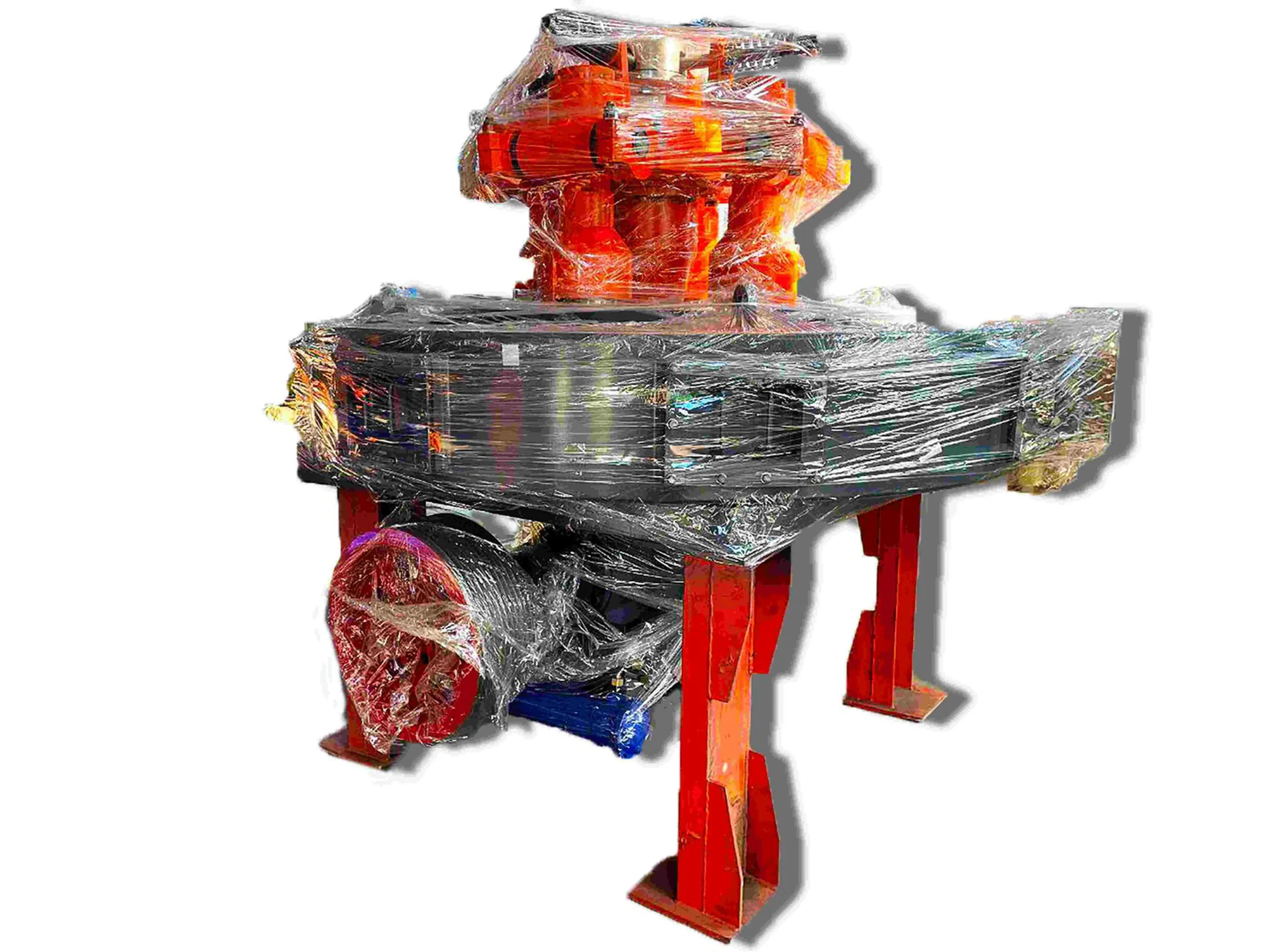

- Molino principal: incluye los elementos clave de molienda, como el rodillo, el anillo y el rascador.
- Clasificador: se encarga de controlar la finura del polvo final.
- Ventilador: proporciona el flujo de aire necesario para transportar el polvo.
- Ciclones: realizan la separación y recolección del polvo terminado.
- Sistema de tuberías: conecta los distintos componentes para formar un ciclo completo de flujo de aire.
- Sistema de motor: suministra energía a todo el equipo.

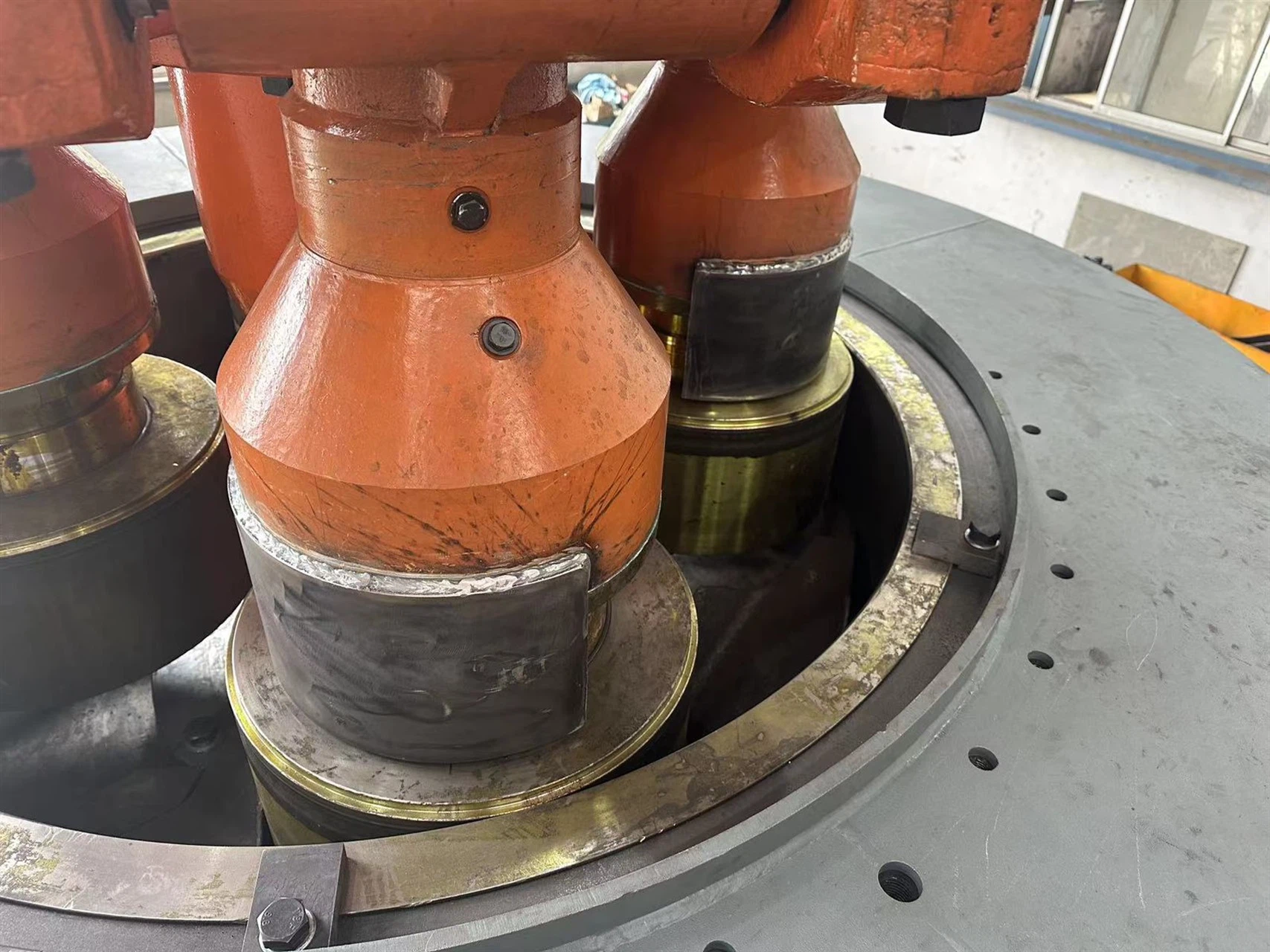

Entre estas estructuras, la zona de molienda formada por el rodillo y el anillo es especialmente crítica. Uno de los parámetros clave en esta zona es el diámetro interior del anillo del molino Raymond.
Diámetro Interior del Molino Raymond

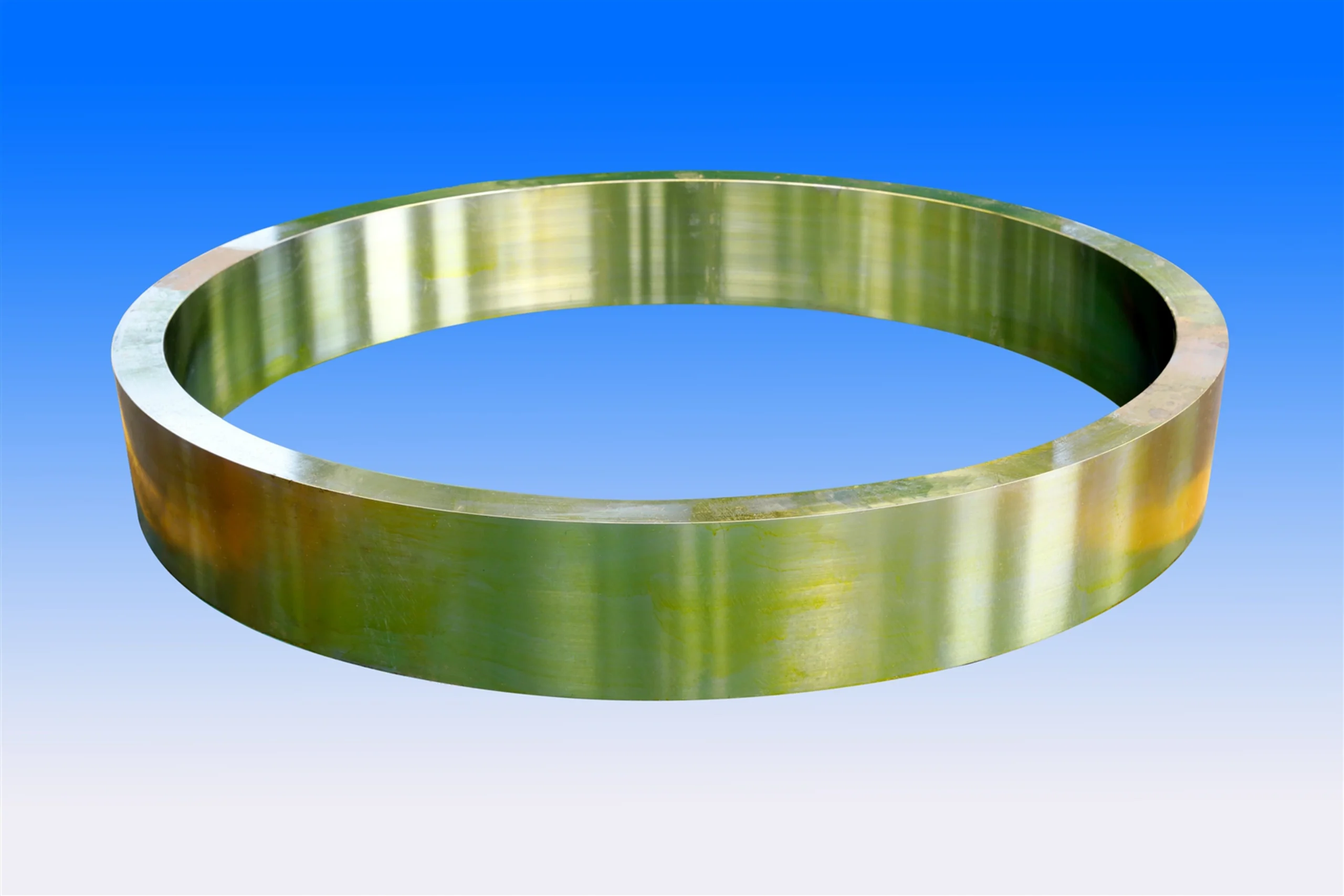

El diámetro interior del molino Raymond se refiere tanto al diámetro interno del anillo de molienda como a la longitud del anillo interior. Este parámetro determina directamente el volumen del área de molienda, y la denominación de cada modelo de molino Raymond se basa en el tamaño de dicho diámetro. Los diámetros interiores varían considerablemente entre los distintos modelos de molinos Raymond.
Cabe destacar que la mayoría de los proveedores utilizan directamente el diámetro interior del anillo de molienda como base para la denominación del modelo, lo que significa que el tamaño de este diámetro está directamente relacionado con la capacidad de procesamiento del equipo. Sin embargo, en la práctica, algunos clientes o proveedores, por falta de conocimientos técnicos, utilizan erróneamente el diámetro exterior del anillo de molienda como criterio principal para evaluar el tamaño y la capacidad de producción del molino principal. Esto puede llevar a la compra de un molino Raymond de menor tamaño, cuya capacidad real de producción no satisface las necesidades del usuario.
¿Por Qué Es Tan Importante el Diámetro Interior?
1. Determina la capacidad de producción:
Cuanto mayor sea el diámetro interior, mayor será el volumen del área de molienda, lo que se traduce en una mayor capacidad de procesamiento por unidad de tiempo y, por lo tanto, en una mayor eficiencia de producción.
Por ejemplo, la capacidad de un molino Raymond con un diámetro interior de 1000 mm suele ser entre un 30 % y un 50 % superior a la de un molino con un diámetro de 800 mm.
Si un cliente necesita una producción de 5 toneladas por hora, pero selecciona por error un modelo con un diámetro interior insuficiente, la capacidad real podría reducirse a tan solo 3 o 4 toneladas, lo que afectará gravemente e l plan de producción.
2. Determina la superficie ocupada por el equipo:
El tamaño del diámetro interior influye directamente en el tamaño de la máquina principal y, por lo tanto, en la superficie total que ocupará el equipo, lo cual es un factor clave para la planificación del espacio en la planta.
Malentendidos Comunes al Comprar
① Creer erróneamente que “las máquinas con apariencia grande deben tener alta capacidad”
Algunos equipos pueden parecer grandes debido a su diseño estructural (por ejemplo, soportes elevados o carcasas anchas), pero el diámetro i nterior real de la zona de molienda no ha aumentado.
② Creer erroneamente que “un precio alto significa una configuración alta”
El precio elevado puede deberse a factores como funciones adicionales (por ejemplo, sistemas de control inteligente). Sin embargo, si el diámetro interior no corresponde a la demanda de producción, la capacidad básica no se verá incrementada, independientemente del costo.
¿Cómo Elegir el Diámetro Interior Adecuado?
1. Definir claramente los requisitos de producción
Rendimiento esperado:
Calcule el rango de diámetro interior requerido en función de la cantidad de polvo terminado necesaria por hora o por día. Generalmente, el rendimiento es proporcional al cubo del diámetro interior.
Características del material:
Los materiales con alta dureza y densidad suelen requerir equipos con un diámetro interior mayor para garantizar una fuerza de molienda suficiente.
2. Verificar el código del modelo

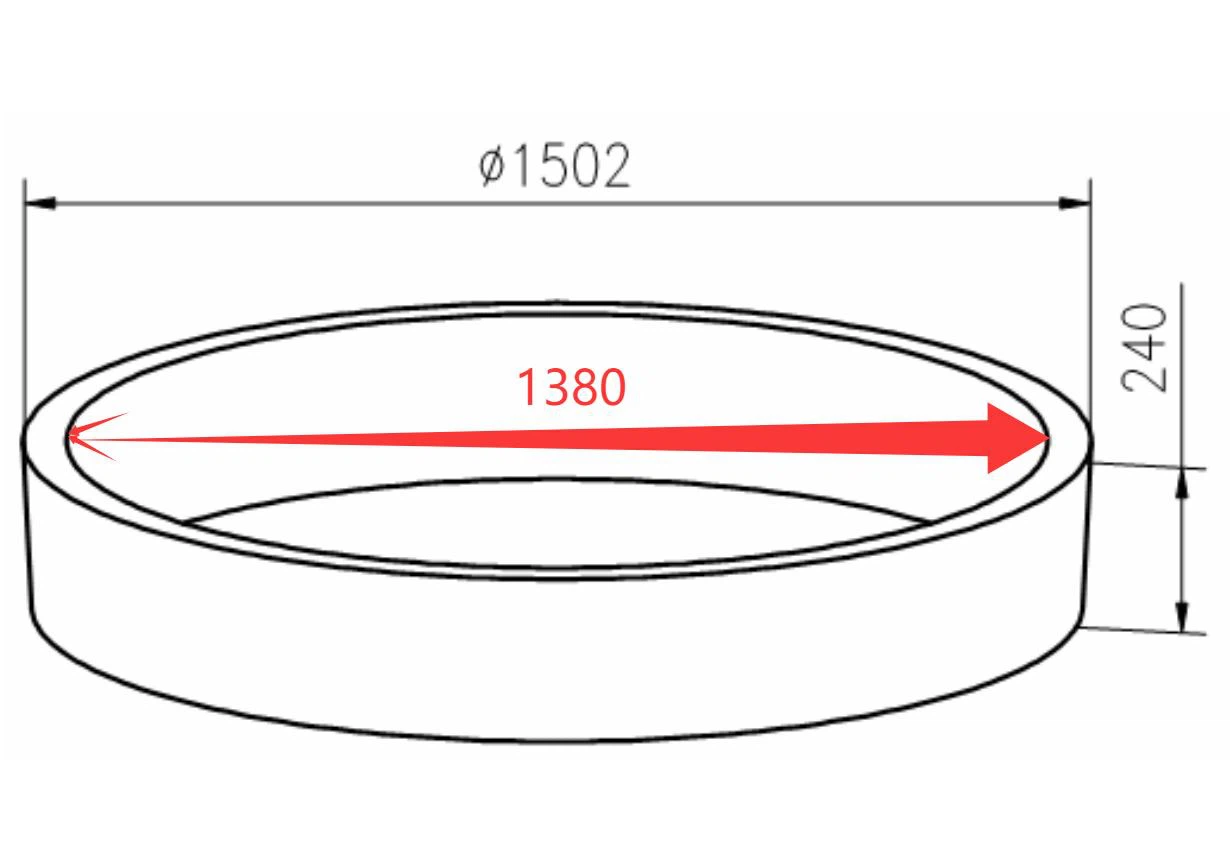

Por ejemplo, el “138” en el modelo MGW138 de nuestra empresa suele hacer referencia a un diámetro interior del anillo de molienda de 1380 mm. El significado del modelo debe confirmarse con el proveedor para evitar confusiones.
3. Considerar el desarrollo a largo plazo
Si el presupuesto y las instalaciones lo permiten, elegir un modelo con un diámetro interior ligeramente mayor que la demanda actual puede dejar margen para futuros aumentos de capacidad, evitando así la necesidad de actualizaciones de equipos en el corto plazo.
