MSF Molino Ultrafino
Capacidad: 0.2-25tph
Diseño Inteligente/Instalación Garantizada/Oficinas & Refacciones en Latinoamérica
El molino ultrafino MSF, está diseñado para producir polvo fino y polvo ultrafino. El tamaño original de la materia prima para alimentar el molino ultrafino podría ser de alrededor de 20 mm. Despúes de la molienda, el cliente puede obtener polvo fino Y polvo ultrafino de hasta malla 3000 (5 micrones).
Ventajas Técnicas
Alto grado de automatización
Utiliza un modo de control dual: “automático por computadora + manual in situ” para iniciar y detener la máquina con un solo botón. Además, está equipado con una aplicación de monitorización remota.
Alta eficiencia y bajo consumo
Con la misma finura del producto terminado y la misma potencia del motor, el rendimiento es superior al de otros molinos.
Amplio rango de polvo molido

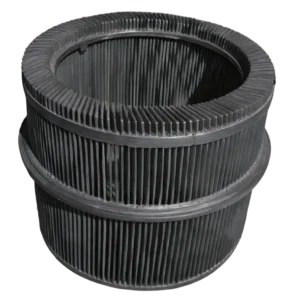

Al ajustar la velocidad del clasificador de jaula, se puede producir polvo de entre malla 150 y malla 3000.
Alta durabilidad de las piezas de desgaste

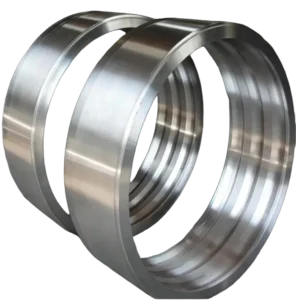

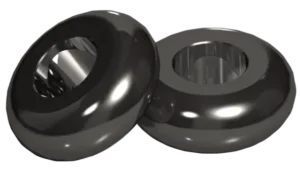

Los rodillos y el anillo están forjados con materiales especiales resistentes al desgaste, lo que mejora su durabilidad.
Estructura Interna
Principio de Funcionamiento
Tras la trituración inicial con una trituradora de martillos, la materia prima se transporta a la parte superior del molino principal mediante un elevador de cangilones. La alimentación se controla mediante tolvas y alimentadores de banda, lo que garantiza una alimentación continua y uniforme de materiales con un tamaño de partícula inferior a 20 mm.

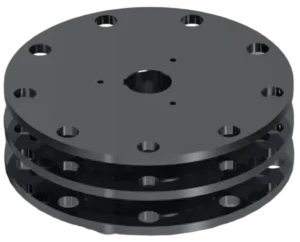

El material cae sobre un disco de distribución giratorio de alta velocidad y, por fuerza centrífuga, se introduce en la zona de trituración formada por los rodillos y el anillo de molienda, donde se tritura y muele. El polvo molido se sopla mediante un flujo de aire a alta presión hacia un clasificador. El polvo grueso se separa mediante el impulsor y se devuelve para su remolienda, mientras que el polvo fino se transporta mediante el flujo de aire al sistema de recolección posterior.
El polvo fino cualificado se transporta mediante el flujo de aire a un colector de polvo ciclónico y se descarga por la válvula de descarga inferior como producto terminado. Los gases de escape, que contienen trazas de polvo, se purifican completamente mediante un colector de polvo pulsante y luego se descargan a la atmósfera mediante un soplador a través de un silenciador, logrando una producción limpia.
Ficha Técnica
CONTENIDO | MSF600 | MSF800 | MSF1000 | MSF1250 | MSF1680 |
Rodillos (piezas) | 12 | 21 | 28 | 32 | 44 |
Diámetro de Anillo (mm) | φ600 | φ800 | φ1000 | φ1250 | Φ1680 |
Velocidad de Eje (rpm) | 250-280 | 230-240 | 180-200 | 135-155 | 120-130 |
Tamano Max.de Alimentación (mm) | 20 | 20 | 20 | 20 | 25 |
Producto Final (malla) | 325-2500 | 325-2500 | 325-2500 | 325-2000 | 325-2000 |
Capacidad (t/h) | 0.2-3 | 0.5-4.5 | 1-8.5 | 2.5-14 | 5-25 |
Dimensión (m) | 11.5*3.5*5.2 | 13*3*5.8 | 18*4.6*8.6 | 14*9*10.25 | 16*5*11 |
Molino Principal (kW) | 45 | 75 | 132 | 200 | 315 |
Clasificador (kW) | 15 | 18.5 | 30 | 75 | 132 |
Trituradora de Martillos Motor (kW) | PC300*400 PC400*600 | 11/18.5 | PC400*600 | 11/18.5 | PC600*800 | 45 | PC600*800 | 45 | PC600*800 | 45 |
Elevador
Motor (kW) | TH200*8.2m TH200*6.04m | 3 | TH200*9.79m | 3 | TH300*11.05m | 4 | TH300*13.55m | 5.5 | TH300*16.31m | 7.5 |
Alimentador de Banda
Motor (kW) | 300*60*1000mm | 1.1 | 300*60*800mm | 1.5 | 300*60*1800mm | 1.5 | 400*80*2000mm | 1.5 | 400*80*2800mm | 2.2 |
Colector de Polvo Por Pulsos | DMC96 | DMC120 | DMC160 | LDMC35-8 | LDMC64-9 | LDMC64-9 (2 sets) |
Transportador de
Tornillo de Descarga
Motor (kW) | / | LS219-4.5 | LS219-3 | 3/3 | LS245-6.2 | 4 | LS315-10.34 | 7.5 | LS315-10.34 (2 sets) | 7.5*2 |
Compresor de Aire Motor (kW) | KSH150D | 11 | KSH240D | 15 | LGY5-8 | 30 | LG6.2/8 | 37 | LG10/8 | 55 |
