CS Trituradora Cónica Symons

Capacidad: 15-1300tph

Estructura Simple / Alta Eficiencia de Trituración / Mantenimiento Fácil

Click Here

La trituradora de cono Symons CS es una mejora de la trituradora de cono de resorte tradicional, capaz de triturar diversos materiales como piedra caliza, mármol, mineral de cobre y mineral de oro.

Ventajas Técnicas

Protección contra el exceso de hierro

El sistema emplea un dispositivo de seguridad de resorte y cilindro hidráulico para manipular objetos inaplastables (como bloques de hierro) y es simple, confiable y sensible.

Centro de gravedad bajo y estructura estable

La estructura general presenta buena rigidez, un funcionamiento suave, baja vibración y requisitos de cimentación relativamente bajos.

Puntos de mantenimiento centralizados

Los principales mecanismos de lubricación y ajuste están relativamente concentrados, la estructura es intuitiva y el personal de mantenimiento puede dominarlos fácilmente.

Multifuncional

Se adapta perfectamente a las necesidades de las diferentes etapas del proceso, como la trituración secundaria y la trituración fina terciaria, lo que lo hace muy versátil y ofrece una alta rentabilidad.

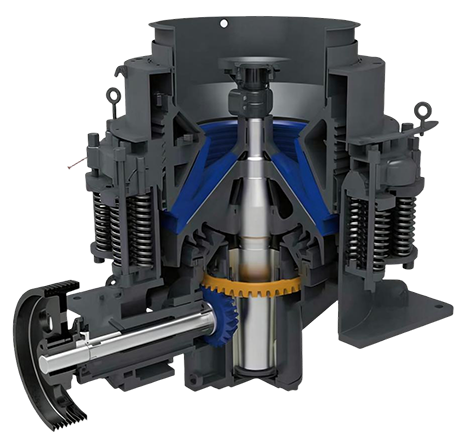

Estructura Interna

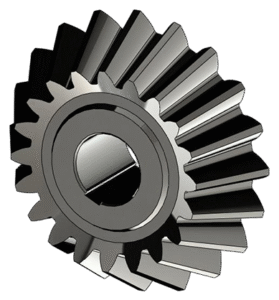

Engranaje Cónico Pequeño

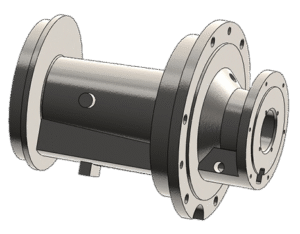

Soporte del Eje de Transmisión

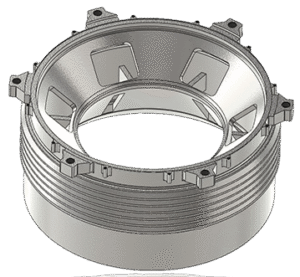

Manguito de Ajuste

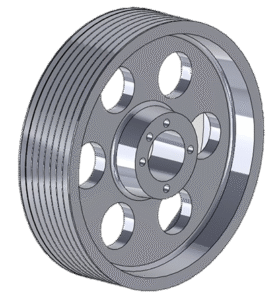

Polea Grande

Cóncavo

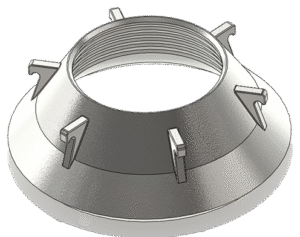

Manto

Placa de Contrapeso

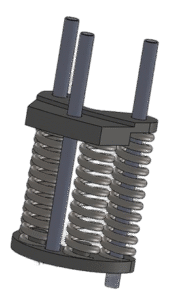

Mecanismo de Resorte

Engranaje Cónico Grande

Principio de Funcionamiento

La trituradora de cono symons utiliza un motor para impulsar la rotación de un manguito excéntrico, lo que hace que el cono móvil oscile y se acerque y se aleje periódicamente del cono fijo. El material se tritura dentro de la cámara de trituración mediante compresión, flexión y cizallamiento. El mecanismo de resorte protege contra sobrecargas o exceso de hierro, ensanchando la abertura de descarga para expulsar objetos extraños antes de reiniciarse automáticamente. Esta máquina es adecuada para la trituración media y fina de materiales duros.

Ficha Técnica

Modelo	Diámetro del Cono Móvil (mm)	Cavidad	Tamaño de Alimentación(mm) - Lado Cerrado	Tamaño de Alimentación(mm) - Lado Abierto	Tamaño de Salida (mm)	Capacidad (t/h)	Potencia (kW)	Peso (t)
CS75B	900(3’)	Fina	83	102	9-22	45-91	75	15
CS75B	900(3’)	Gruesa	159	175	13-38	59-163	75	15
CS160B	1295(4 1/4’)	Fina	109	137	13-31	109-181	185	27
CS160B	1295(4 1/4’)	Media	188	210	16-31	132-253	185	27
CS160B	1295(4 1/4’)	Gruesa	216	241	19-51	172-349	185	27
CS240B	1650(5 1/2’)	Fina	188	209	16-38	181-327	240	55
CS240B	1650(5 1/2’)	Media	213	241	22-51	258-417	240	55
CS240B	1650(5 1/2’)	Gruesa	241	268	25-64	299-635	240	55
CS400B	2134(7’)	Fina	253	278	19-38	381-726	400	110
CS400B	2134(7’)	Media	303	334	25-51	608-998	400	110
CS400B	2134(7’)	Gruesa	334	369	31-64	789-1270	400	110
CS75D	900(3’)	Fina	13	41	3-13	27-90	75	15
CS75D	900(3’)	Media	33	60	3-16	27-100	75	15
CS75D	900(3’)	Gruesa	51	76	6-19	65-140	75	15
CS160D	1295(4 1/4’)	Fina	29	64	3-16	36-163	160	27
CS160D	1295(4 1/4’)	Media	54	89	6-16	82-163	160	27
CS160D	1295(4 1/4’)	Gruesa	70	105	10-25	109-227	160	27
CS240D	1650(5 1/2’)	Fina	35	70	5-13	90-209	240	55
CS240D	1650(5 1/2’)	Media	54	89	6-19	136-281	240	55
CS240D	1650(5 1/2’)	Gruesa	98	133	10-25	190-336	240	55
CS400D	2134(7’)	Fina	51	105	5-13	190-408	400	110
CS400D	2134(7’)	Media	95	133	6-19	354-508	400	110
CS400D	2134(7’)	Gruesa	127	178	10-25	454-599	400	110
