C Trituradora de Mandíbulas

Capacidad: 80-1000tph

Puerto de Descarga Doble en Forma de Cuña / Base de Montaje del Motor Integrada

Click Here

La trituradora de mandíbulas europea C es adecuada para triturar diversos minerales y rocas con una resistencia a la compresión que no exceda los 320 Mpa.

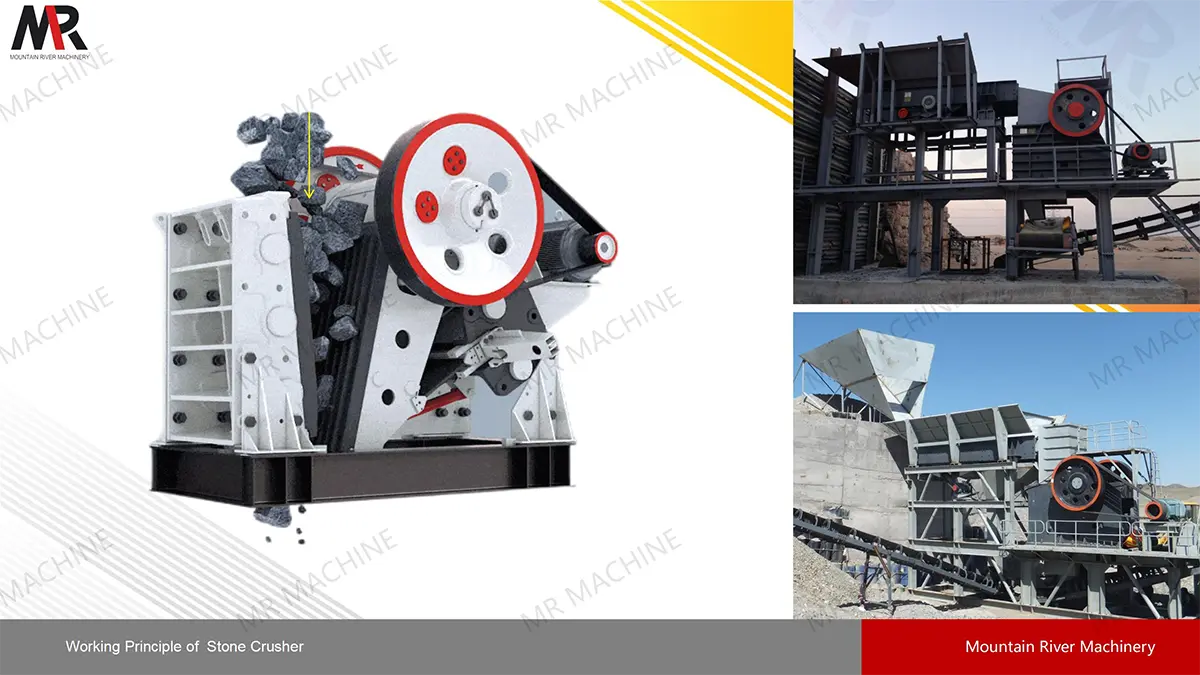

Ventajas Técnicas

Estructura no soldada

El cuerpo principal de la máquina adopta una estructura de marco sin soldadura, utilizando placas de acero de alta resistencia y pasadores mecanizados con precisión para formar un marco resistente, que puede evitar que el equipo pierda durabilidad cuando se somete a impactos.

Cámara de trituración optimizada

Se adopta la cámara de trituración optimizada, el tamaño del puerto de alimentación se adapta bien a la altura de la cámara de trituración y la relación longitud-ancho del puerto de alimentación se ha probado estrictamente para evitar el bloqueo en la mayor medida posible.

Diseño especial

El diseño incorpora una alta fuerza centrífuga y un ángulo de placa basculante pronunciado, lo que da como resultado una carrera efectiva más grande en la parte inferior de la cámara de trituración y garantiza una gran potencia.

Motor integrado

El diseño del soporte del motor integrado ahorra espacio para la instalación de la trituradora de mandíbulas. La tensión ajustable de la correa trapezoidal en el soporte del motor prolonga su vida útil y reduce los costos operativos.

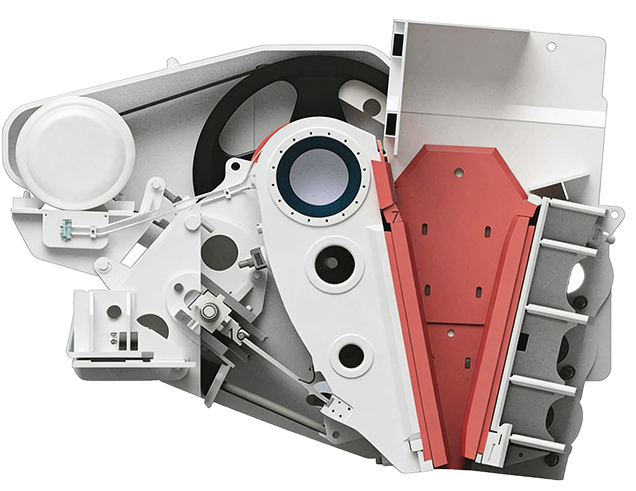

Estructura Interna

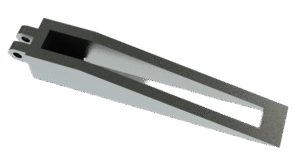

Ajuste la Cuña Fija

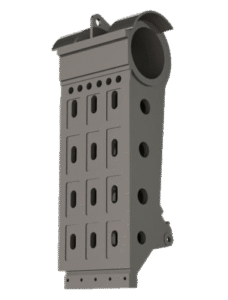

Mandíbula Móvil

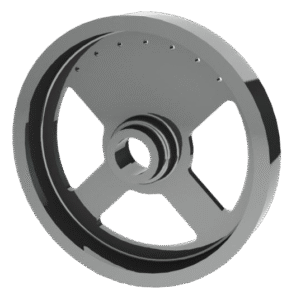

Volante

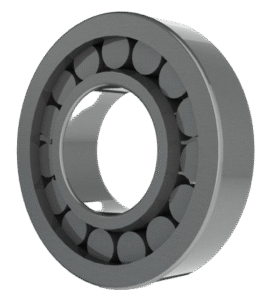

Caja de Rodamientos

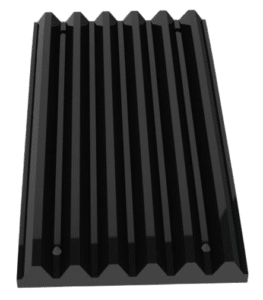

Placa de Mandíbula

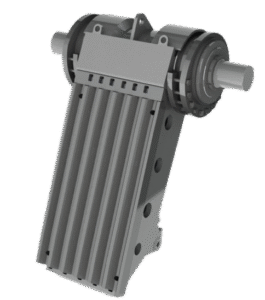

Conjunto de Mandíbula Móvil

Principio de Funcionamiento

Durante el funcionamiento de la trituradora de mandíbulas serie C, el motor eléctrico impulsa la rotación del eje excéntrico, lo que provoca un movimiento alternativo periódico de la mandíbula móvil respecto a la fija. Tras entrar el material en la cámara de trituración formada por las mandíbulas móviles y fijas, se tritura mediante compresión y molienda. El material que cumple con los requisitos de tamaño de partícula se descarga por el puerto de descarga inferior, logrando una trituración continua y eficiente. El diseño único de la cámara de trituración y su alta relación de compresión garantizan la capacidad de procesamiento y el tamaño de partícula del producto.

Ficha Técnica

Modelo	Apertura de Alimentación (mm)	Max. Tamaño de Alimentación (mm)	Tamaño de Salida (mm)	Capacidad (t/h)	Potencia (kW)
C80	520*800	420	60-150	80-290	75
C100	760*1000	650	70-200	140-400	110
C106	700*1060	600	70-200	140-420	110
C110	850*1100	720	80-200	160-550	160
C120	870*1200	740	100-200	200-650	160
C125	950*1250	800	100-250	230-760	160
C145	1100*1450	920	125-275	320-950	200
C160	1200*1600	1020	150-300	410-1150	250
C200	1500*2000	1200	175-300	610-1510	400
CJ6310	630*1000	580	80-180	100-195	75
CJ8711	870*1100	720	85-220	130-360	110
CJ1113	1100*1300	940	120-260	260-580	160
CJ1216	1200*1600	1050	165-320	450-800	220
